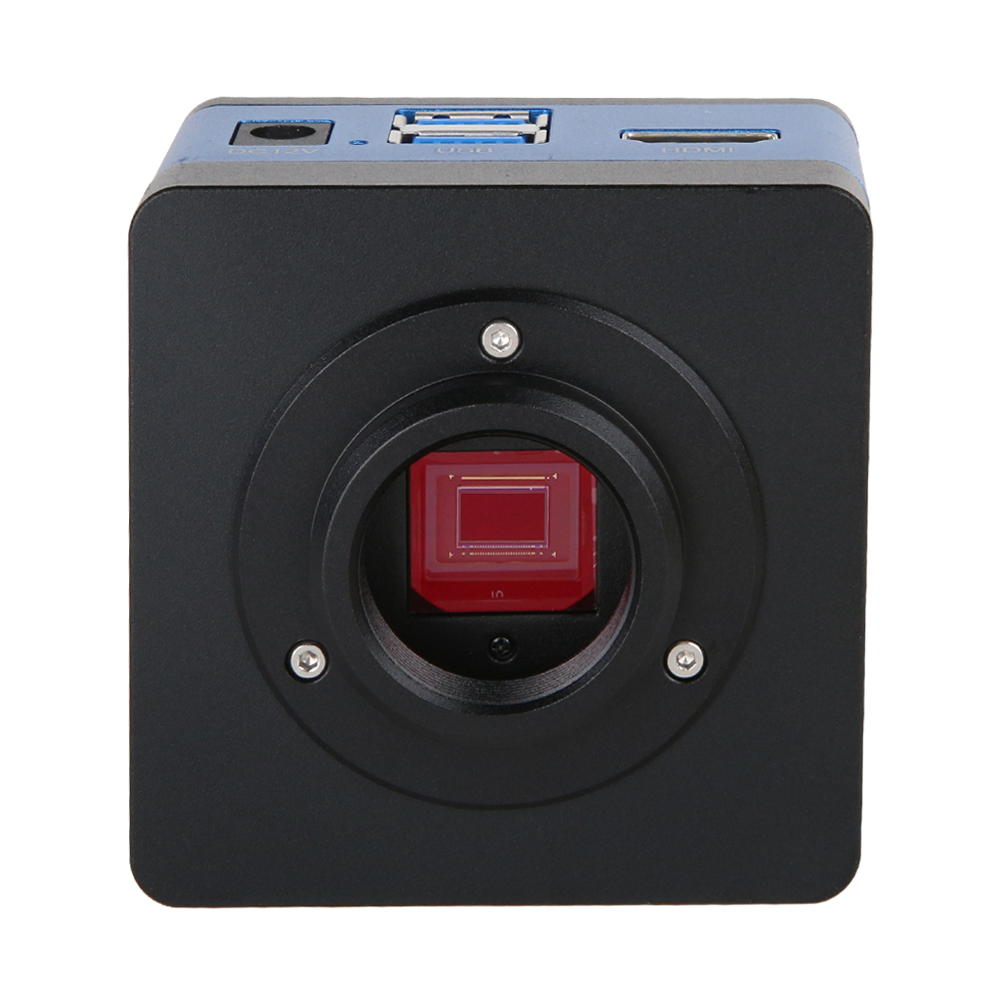

O5CAM4K8MPA
HDMI-Kamera
Die O5CAM4K-Serie setzt auf hochempfindliche Sony Starvis 2 Sensoren und liefert ausschließlich über HDMI 2.0 eine adaptive 4K-/1080p-Ausgabe. 4K60-Livebilder mit rund 40 ms Latenz, integrierte Bildoptimierung und USB-Stick-Aufnahme ermöglichen PC-freie Mikroskopie in Forschung, Lehre und industrieller Inspektion.
Sensor
Sony IMX678(C)Auflösung
8MPBildrate
HDMI: 60fps@3840×2160Ausgänge
HDMI2.0Schlüsselmerkmale
- 4K60 HDMI-Ausgabe mit niedriger Latenz
- Echtzeit-WDR/Stitching
Produktdetails
O5CAM4K8MPA Technische Spezifikation
| Schlüsselparameter | |
| Produktmodell | O5CAM4K8MPA |
| Produktserie | HDMI-Kamera |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX678(C) |
| Sensorgröße | 1/1.8" (7.68×4.32mm) |
| Diagonale | 1/1.8" |
| Pixelgröße | 2.0μm × 2.0μm |
| Auflösung | 8MP |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Leistungsparameter | |
| Bildrate | HDMI: 60fps@3840×2160 |
| Ausgangsschnittstellen | HDMI2.0 |
| Objektivanschluss | C-Mount-Anschluss |
| Speicherunterstützung | USB-Stick |
| Softwareunterstützung | XCamView |
| Physikalische Parameter | |
| Stromversorgung | DC 12V/1A |
| Abmessungen | Unbekannt |
| Gewicht | Unbekannt |
| Umgebungsparameter | |
| Betriebstemperatur | -10℃ ~ 50℃ |
| Weitere Informationen | |
| Unterstützte Betriebssysteme | Windows, Linux, macOS |
| Zertifizierung | CE, FCC |
Produktübersicht
O5CAM4K8MPA ist eine HDMI-Kamera für hochauflösende Echtzeitbildgebung und kombiniert Optik, Elektronik sowie Software in einem System. Die wichtigsten Highlights:
- Sony Starvis 2 Hochsensitiver Sensor: Back-illuminierter CMOS für hohen Dynamikumfang und exzellentes Rauschverhalten.
- 4K/1080p Adaptive Ausgabe: HDMI 2.0 wechselt automatisch zwischen 4K und 1080p für verschiedene Displays.
- 60 fps mit geringer Latenz: 4K60-Ausgabe mit etwa 40 ms Latenz – ideal für Live-Präsentationen.
- Lokale Speicherung & RAW-Capture: Direktes Speichern, Wiedergabe und RAW-Erfassung via USB-Stick für Analyse und Archivierung.
- Live-Stitching & Focus-Stacking: Integriertes Live-Stitching, Focus-Stacking und WDR liefern klare Ergebnisse in schwierigen Szenen.
- Sprach- und Barcode-Steuerung: Kompatibel mit USB-Sprachmodul und Barcodescanner für effiziente Bedienung.
- Voreingestellte ISP-Szenen: Voreingestellte ISP-Profile für Bio- und Stereomikroskope – sofort optimiert.
Kernleistungsindikatoren
4K
Videoauflösung
60fps
Maximale Bildrate
HDMI 2.0｜4K/1080P Ausgabe
Direkte HDMI-Sicht ohne PC
8MP
Sensorauflösung
Erweiterte Funktionsmerkmale
4K60 mit geringer Latenz
HDMI 2.0 liefert 4K60-Ausgabe mit rund 40 ms durchschnittlicher Latenz für flüssiges Livebild.
Live-Bildoptimierung
Live-WDR, Stitching und Focus-Stacking sichern Details in hellen und dunklen Bereichen.
Sprachsteuerung
Zusammen mit dem USB-Sprachmodul lassen sich Foto, Video und Freeze per Sprachbefehl steuern.
USB-Lokaler Speicher
Direktes Speichern und Wiedergeben auf USB-Sticks, inklusive RAW-Erfassung für Archiv und Analyse.
Empfehlung
O5CAM4K8MPA verbindet Plug-and-Play-Bedienung, flexible Steueroptionen und starke Bildverarbeitung – ideal für anspruchsvolle Live-Mikroskopie. Sprachsteuerung und Barcode-Trigger beschleunigen die Abläufe und machen das System zur ersten Wahl für Lehre, industrielle Prüfung und wissenschaftliche Dokumentation.
Anwendungsszenarien
Mikroskopbildgebung
Mikroskopbildgebung
Anwendungsbeispiele
Faseriges Bindegewebe Schnitt
Pantoffeltierchen WM
Leiterplatte
Sonnenblume L.S.
Auswahlhinweise
- 4K-Variante: Modelle mit „4K“ im Namen liefern 3840×2160 Auflösung.
- Hohe Bildrate: Varianten mit „1080P“ erreichen bis zu 60 fps für dynamische Szenen.
- Großer Sensor: Ausführungen mit IMX678 (1/1.8") bieten größeres Sichtfeld und Lichtempfindlichkeit.
- Kosteneffizienz: IMX415 oder IMX462 überzeugen mit starkem Preis-Leistungs-Verhältnis.
O5CAM4K8MPA Produktbroschüre
PDF-Format mit detaillierten technischen Daten, Maßzeichnungen und Anwendungshinweisen
Software-Downloads
Professionelle Bildgebungssoftware XCamView / ToupView / ToupLite
3D-Modell-Datei
STEP-Format für Systemintegrationsprojekte

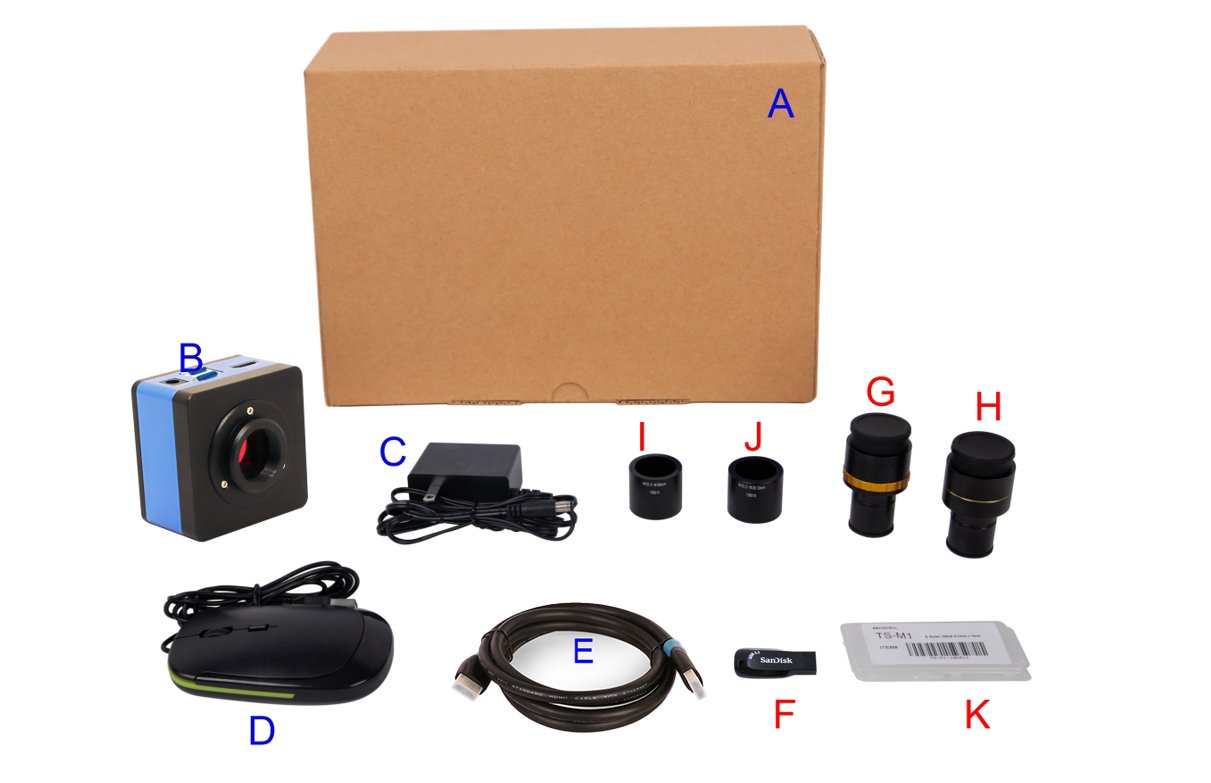

O5CAM4K HDMI-Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 18,4 cm × 17,4 cm × 8,1 cm
- B O5CAM4K HDMI-Kamera ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 1 A; US POWER-U-12V1A (MSA-C1000IC12.0-12W-US), EU POWER-E-12V1A (MSA-C10001C12.0-12W-DE)
- D USB-Maus
- E HDMI-2.0-Kabel
Optionales Zubehör
- F USB-Stick (USB3.0)
-
G Verstellbarer Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075 (je nach Kamera- und Mikroskopmodell wählen).
-
H Fester Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075. Hinweis: Für G/H bitte Kameramodell und Schnittstelle bestätigen; unsere Ingenieure helfen bei der Auswahl.
- I 108015 (Dia. 23,2 mm→30,0 mm) Adapterring für Ø 30 mm Okulartubus
- J 108016 (Dia. 23,2 mm→30,5 mm) Adapterring für Ø 30,5 mm Okulartubus
- K Mikrometerskalen: 106011/TS-M1 (X=0,01 mm/100Div.), 106012/TS-M2 (X,Y=0,01 mm/100Div.), 106013/TS-M7 (X=0,01 mm/100Div., 0,10 mm/100Div.)
Hinweis: Bitte vor Auswahl der Okulartubus-Adapter die Schnittstellengröße des Mikroskops bestätigen; unser Team unterstützt bei der passenden Spezifikation.

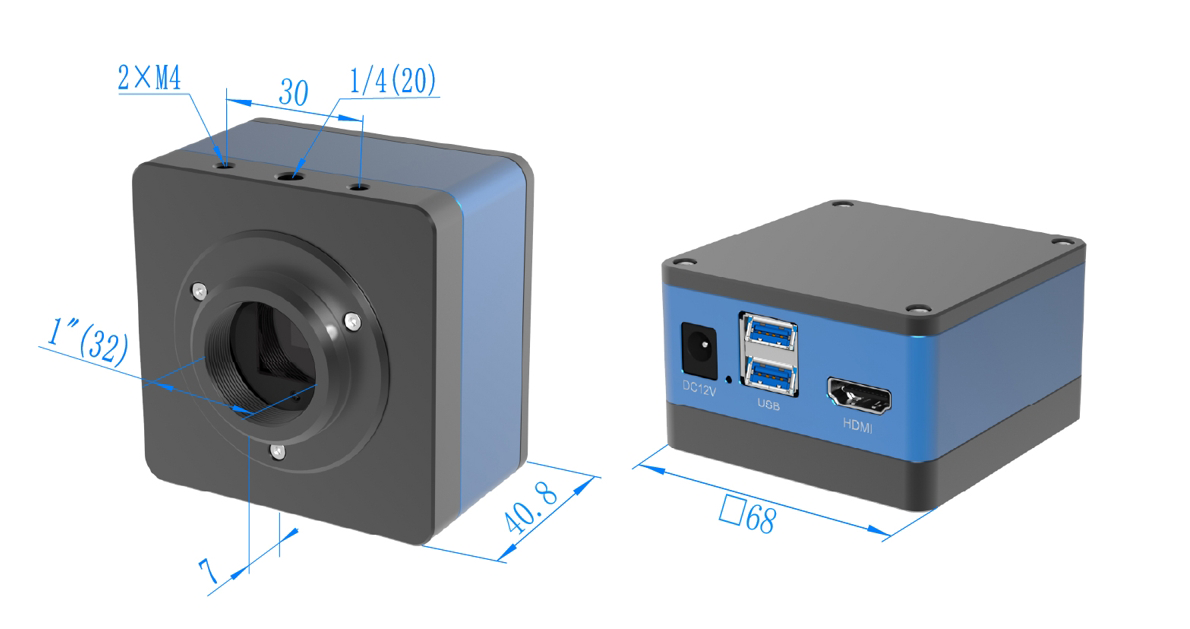

O5CAM4K HDMI-Kamera | Produktabmessungen #
Gehäuseaufbau und Schnittstellen
Details siehe Handbuch Abb. 3-120
Bitte vor der Installation anhand der Maßzeichnung Befestigungslöcher und Schnittstellenrichtung prüfen.
O5CAM4K HDMI-Kamera — Produktvorstellung
Die O5CAM4K-Serie ist eine eigenständig arbeitende 4K HDMI-Mikroskopkamera für Stereo- und Biologiemikroskope. Mit Sony Starvis 2 rückwärtig belichtetem CMOS unterstützt sie 4K/1080P HDMI Auto-Umschaltung und bietet 4K 60fps mit geringer Latenz (Ø40 ms) für hochauflösende Live-Beobachtung.
Die Kamera unterstützt USB-Stick-Speicherung für Videos und Bilder mit direkter Wiedergabe sowie RAW-Erfassung, geeignet für Lehre, Forschung und industrielle Inspektion.
Detaillierte Einführung
-
Hochempfindliche Bildgebung:
Sony Starvis 2 rückwärtig belichtetes CMOS liefert geringes Rauschen und hohe Empfindlichkeit für Low-Light und hohen Dynamikumfang. -
HDMI Auto-Umschaltung:
4K/1080P HDMI mit automatischem Wechsel, 60 fps Live-Übertragung für flüssige Vorschau und Präsentation. -
Niedrige Latenz & hohe Qualität:
Durchschnittliche Ausgabe-Verzögerung ca. 40 ms, ideal für Live-Beobachtungen. -
Lokale Speicherung & Wiedergabe:
USB-Stick direkt speichern und wiedergeben, unterstützt RAW-Erfassung für Analyse und Archiv. -
Plug & Play:
Betrieb ohne PC, sofort einsatzbereit und vereinfacht Aufbau und Workflow.
Produktvorteile
Ohne PC schnell einsatzbereit
Plug & Play, ideal für schnellen Aufbau in Lehr- und Forschungsumgebungen.
Hohe Auflösung, flüssige Ausgabe
4K 60 fps Ausgabe, detailreich und flüssig für Live-Demos.
Bequeme Datenverwaltung
USB-Lokalspeicherung, RAW-Capture und Wiedergabe erleichtern Sharing und Archivierung.
Flexible Kompatibilität
Kompatibel mit vielen Mikroskopsystemen, geeignet für Labor, Industrieprüfung und Training.
