TXCAMLITE4K-Serie Multi-Interface-Kamera
Produktübersicht
Die TXCAMLITE4K-Serie ist eine HDMI/USB-Mehrfachausgabe-CMOS-Kamera mit Touch-Funktionalität und erreicht eine 4K-Auflösung bei 30 Bildern pro Sekunde.
Die TXCAMLITE4K-Serie verwendet eine Standard-C-Mount-Schnittstelle für maximale Kompatibilität mit verschiedenen Mikroskopsystemen. Bei Verwendung mit HDMI-Monitoren ermöglicht die integrierte XCamView-Software die Kamerasteuerung über Touchscreen oder Maus. Über die USB-Schnittstelle kann die Kamera Echtzeit-Videos an Computer zur Bilderfassung und Videoaufzeichnung übertragen.
Hardware-3D-Rauschunterdrückung, Schärfealgorithmen und lokales Tone-Mapping verbessern die Bild- und Videoqualität der TXCAMLITE4K-Serie erheblich.
Die mitgelieferte Windows-Software ToupView/ToupLite bietet Bildverarbeitungs- und Messfunktionen sowie erweiterte Funktionen wie Bildstitching und Tiefenschärfenerweiterung. Die Software unterstützt Kalibrierung bei verschiedenen Vergrößerungen für präzise Messungen bei unterschiedlichen Maßstäben. Für Mac- und Linux-Systeme steht eine vereinfachte Software für Videoaufnahme, Bilderfassung und einfache Bildverarbeitung zur Verfügung.
Hauptmerkmale
- Sony Exmor rückbeleuchteter CMOS-Sensor
- 4K HDMI/USB Mehrfachschnittstellenausgabe
- 4K/1080P adaptive Umschaltung, 4K-Bildrate 30 fps
- SD-Karte oder USB-Stick für Bild- oder Videospeicherung
- Integrierte XCamView-Software mit Kamerasteuerung über Touchscreen oder Maus
- Touch-/Maussteuerungsmodus umschaltbar
- Leistungsstarke ISP und andere relevante Verarbeitungsfunktionen
- Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
Produktdetails
TXCAMLITE4K8MPB Technische Spezifikation
| Schlüsselparameter | |
| Produktmodell | TXCAMLITE4K8MPB |
| Produktserie | HDMI/USB Mehrfachausgabe C-Mount CMOS-Kamera mit Touch-Funktion |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX485(C) |
| Sensorgröße | 1/1.2" (11.14×6.26mm) |
| Diagonale | 12.8mm |
| Pixelgröße | 2.9μm × 2.9μm |
| Auflösung | 8MP (3840×2160) |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Leistungsparameter | |
| Bildrate | HDMI: 30fps@3840×2160, 30fps@1080P; USB: 20fps@3840×2160 |
| Ausgangsschnittstellen | HDMI1.4 , USB2.0 |
| Objektivanschluss | C-Mount-Anschluss |
| Speicherunterstützung | SD-Karte, USB-Stick |
| Softwareunterstützung | XCamView, ToupView, ToupLite |
| Physikalische Parameter | |
| Stromversorgung | DC 12 V / 1 A oder DC 12 V / 2 A |
| Abmessungen | 78 × 65 × 88 mm |
| Gewicht | 0.47 kg |
| Umgebungsparameter | |
| Betriebstemperatur | -10°C ~ +50°C |
| Weitere Informationen | |
| Unterstützte Betriebssysteme | Windows, Linux, macOS |
| Zertifizierung | CE, FCC, RoHS |
Produktübersicht
TXCAMLITE4K8MPB ist eine Multi-Interface-Kamera für hochauflösende Echtzeitbildgebung und kombiniert Optik, Elektronik sowie Software in einem System. Die wichtigsten Highlights:
- Plug-and-Play：HDMI-Video ohne PC direkt anzeigen – Beobachten und Dokumentieren in einem Schritt.
- USB-Sprachsteuerung：Sprachbefehle für Aufnahme, Video, Freeze und mehr lassen die Hände frei.
- Barcode-Trigger：Fotos per Barcodescanner, ideal für Serienaufnahmen und Rückverfolgbarkeit.
- Intelligente Messfunktionen：XCamView bietet automatische Kantenerkennung, Parallel- und Rechteckmessungen.
- Lokale Speicherung & Vergleich：USB-Speicher, lokale Wiedergabe sowie Bild- und Videovergleich erleichtern die Analyse.
- Leistungsstarke ISP-Verarbeitung：Dunkelbereichsverstärkung, Schärfung und 3D-Rauschunterdrückung verbessern Details.
- Schneller Szenenwechsel：Voreinstellungen für Bio- und Stereomikroskope lassen sich sofort umschalten.
Kernleistungsindikatoren
4K
Videoauflösung
60fps
Maximale Bildrate
Mehrfachschnittstellen
HDMI-/USB-Ausgabe
8MP (3840×2160)
Sensorauflösung
Erweiterte Funktionsmerkmale
Sprachsteuerung
USB-Sprachmodul für komfortable Bedienung ohne Hände.
Barcode-Trigger
Serienaufnahmen per Barcodescanner, ideal für Rückverfolgbarkeit.
Intelligente Messfunktionen
Automatische Kantenerkennung und Messwerkzeuge steigern Präzision und Tempo.
ISP-Optimierung
Leistungsstarke Signalverarbeitung verbessert Dynamik und reduziert Rauschen.
Empfehlung
TXCAMLITE4K8MPB verbindet Plug-and-Play-Bedienung, flexible Steueroptionen und starke Bildverarbeitung – ideal für anspruchsvolle Live-Mikroskopie. Sprachsteuerung und Barcode-Trigger beschleunigen die Abläufe und machen das System zur ersten Wahl für Lehre, industrielle Prüfung und wissenschaftliche Dokumentation.
Anwendungsszenarien
Stereomikroskop-Bildgebung
Stereomikroskop-Bildgebung
Wissenschaftliche Forschung
Wissenschaftliche Forschung
Lehre und Schulung
Lehre und Schulung
Industrielle Inspektionen
Industrielle Inspektionen
Anwendungsbeispiele
Hirtentäschel-Embryo-Schnitt
Tradescantia-Blattepidermis
Faseriges Bindegewebe-Schnitt
Dickdarmschnitt
Auswahlhinweise
- 4K-Variante: Modelle mit „4K“ im Namen liefern 3840×2160 Auflösung.
- Hohe Bildrate: Varianten mit „1080P“ erreichen bis zu 60 fps für dynamische Szenen.
- Großer Sensor: Ausführungen mit IMX678 (1/1.8") bieten größeres Sichtfeld und Lichtempfindlichkeit.
- Kosteneffizienz: IMX415 oder IMX462 überzeugen mit starkem Preis-Leistungs-Verhältnis.
TXCAMLITE4K8MPB Produktbroschüre
PDF-Format mit detaillierten technischen Daten, Maßzeichnungen und Anwendungshinweisen
Software-Downloads
Professionelle Bildgebungssoftware XCamView / ToupView / ToupLite
3D-Modell-Datei
STEP-Format für Systemintegrationsprojekte

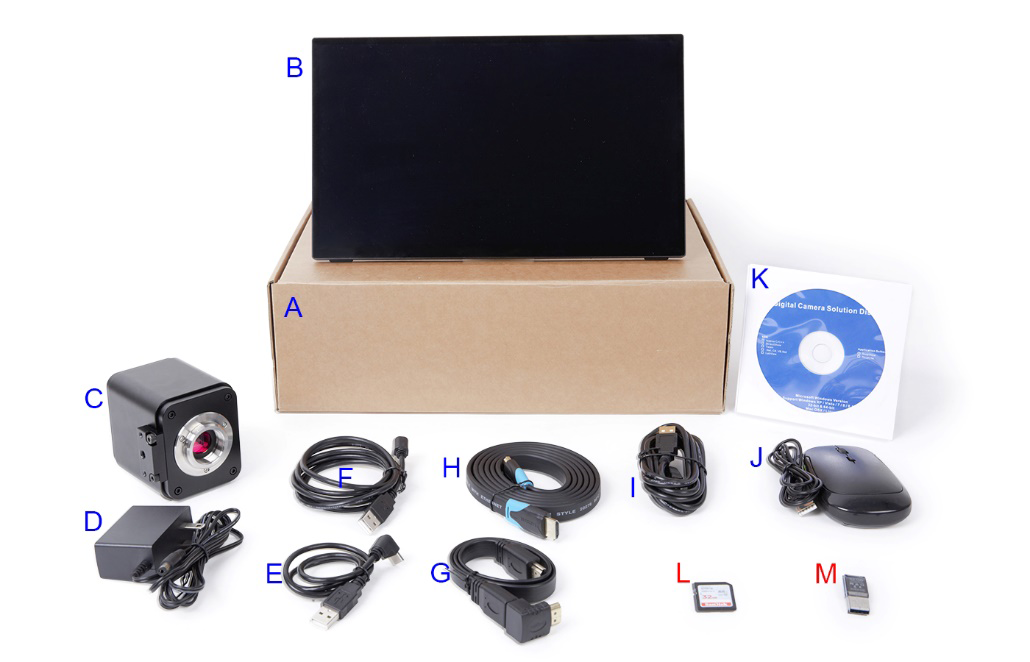

TXCAMLITE4K Multi-Interface-Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 33 cm × 21,5 cm × 6,8 cm (1 Stk., ca. 1,48 kg/Box)
- B 4K- oder 1080P-Touchscreen ×1
- C TXCAMLITE4K Kamera ×1
- D Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 1 A (US POWER-U-12V1A MSA-C1000IC12.0-12H-US; EU POWER-E-12V1A MSA-C10001C12.0-12H-DE) oder DC 12 V 2 A (POWER-12V2A MX24Z1-1202000 mit US/EU-Steckern); EMI: FCC Part 15 Subpart B; EMS: EN61000-4-2/3/4/5/6
- E USB Type-A → Type-C Kabel 0,5 m (für kurze Bildschirmdistanz)
- F USB Type-A → Type-C Kabel 1,5 m (für größere Bildschirmdistanz)
- G HDMI-Kabel 0,5 m (für kurze Bildschirmdistanz)
- H HDMI-Kabel 1,5 m (für größere Bildschirmdistanz)
- I USB2.0 Type-A auf Type-A Datenkabel 2,0 m
- J Maus
- K CD (Treiber & Anwendungen, Ø12 cm)
Optionales Zubehör
- L SD-Karte (mind. 16 GB, Class 10)
- M USB-Stick 32 GB
-
N Verstellbarer Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075 (abhängig von Kamera und Mikroskop wählen).
-
O Fester Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075. Hinweis: Für N/O bitte Kameramodell und Anwendung bestätigen; unser Team hilft beim Matching.
- P 108015 (Dia. 23,2 mm→30,0 mm) Adapterring für Ø 30 mm Okulartubus
- Q 108016 (Dia. 23,2 mm→30,5 mm) Adapterring für Ø 30,5 mm Okulartubus
- R Mikrometerskalen: 106011/TS-M1 (X=0,01 mm/100Div.), 106012/TS-M2 (X,Y=0,01 mm/100Div.), 106013/TS-M7 (X=0,01 mm/100Div., 0,10 mm/100Div.)

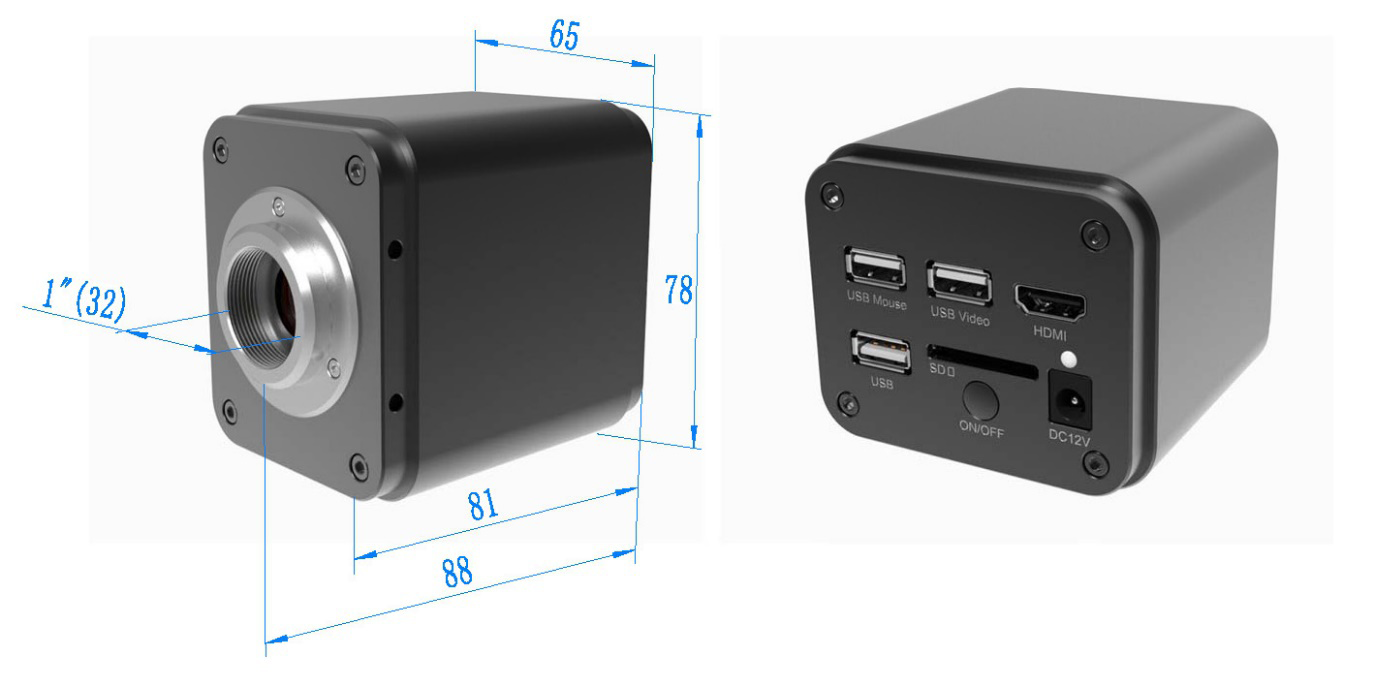

TXCAMLITE4K Multi-Interface-Kamera | Produktabmessungen #
Gehäusemaße und Schnittstellen des Adapters
Details siehe Handbuch Abb. 3-86
Bitte vor der Installation anhand der Maßzeichnung Befestigungspunkte und Schnittstellenrichtung prüfen.
Detaillierte Einführung
Die TXCAMLITE4K-Serie von ToupTek ist eine vielseitige CMOS-Mikroskopkamera mit HDMI- und USB-Ausgang und integriertem Touchscreen-Controller, sodass Bild- und Videoaufnahmen ohne zusätzlichen PC möglich sind.
Sie setzt auf Sony Exmor rückwärtig belichtete CMOS-Sensoren, unterstützt 4K/1080P adaptive Ausgabe mit bis zu 30 fps und bietet Hardware-3D-Denoise, Schärfe-Boost und lokale Tonwertanpassung für deutlich bessere Mikroskopbilder.
Technische Merkmale
- Flexible Dual-Interface-Ausgabe: HDMI- und USB 3.0-Ausgang für Echtzeitdarstellung am Monitor oder USB-Streaming zum PC für Aufnahme
- Touch- und Maussteuerung: Integrierte XCamView-Software, Bedienung per Touchscreen oder Maus für Einstellungen und Funktionen
- Professionelle Bildverarbeitung: Hardware-3D-Denoise, Schärfeverbesserung und lokale Tonwertanpassung sichern klare Bilder unter verschiedenen Lichtbedingungen
- Effiziente Speicherung & Erweiterung: Speichert Bilder/Videos direkt auf SD-Karte oder USB-Stick; kompatibel mit ToupView/ToupLite für weitere Verarbeitung und Messung
- Plattformübergreifende Nutzung: Unter Windows volle Bildverarbeitung mit ToupView/ToupLite; Mac/Linux nutzen Light-Version für Video- und Standbildaufnahme
Kernvorteile
-
1
Dual-Output, flexibel einsetzbar HDMI und USB für Standalone-Display oder PC-Erfassung
-
2
4K Hochauflösung 4K/1080P adaptive Umschaltung, bis 30 fps für Detailtreue und flüssige Darstellung
-
3
Integrierte Touch-Steuerung XCamView per Touch oder Maus, Kamerafunktionen ohne PC verwalten
-
4
Professionelle Bildverbesserung Hardware-3D-Denoise, Schärfe- und Tonwertoptimierung für Top-Bildqualität
-
5
Bequeme Speicherung & Nachbearbeitung Lokale Speicherung plus ToupView/ToupLite-Workflow für Forschung, Lehre und industrielle Prüfung
