WECAM5MPA
Wi-Fi+Ethernet C-Mount-Kamera
Die WECAM-Serie HDMI-Kameras können ohne Computer direkt für die Video- und Bildaufnahme an Stereo- oder biologischen Mikroskopen verwendet werden. Sie können auch zu interaktiven Mikroskopie-Lehrsystemen vernetzt werden, was den Unterricht für Lehrkräfte und das Lernen für Studierende erleichtert.
Sensor
Sony IMX178(C)Auflösung
5MP (2592×1944)Bildrate
LAN/Wi-Fi: 30fps@2592×1944Ausgänge
LAN / Wi-Fi 802.11acProduktdetails
WECAM5MPA Technische Spezifikation
| Grundparameter | |
| Produktmodell | WECAM5MPA |
| Produktserie | Wi-Fi+Ethernet C-Mount-Kamera |
| Sensor | Sony IMX178(C) |
| Bildgebungsleistung | |
| Auflösung | 5MP (2592×1944) |
| Pixelgröße | 2.4μm × 2.4μm |
| Bildrate | LAN/Wi-Fi: 30fps@2592×1944 |
| Verschlusstyp | Rolling Shutter |
| Netzwerk & Steuerung | |
| Ausgangsschnittstellen | LAN, Wi-Fi 802.11ac |
| Netzwerkmodus | AP / STA |
| Softwareunterstützung | ToupView, ToupLite |
| Physikalische & Umgebungsdaten | |
| Abmessungen | 78 × 65 × 98.3 mm |
| Gewicht | 0.19 kg |
| Betriebstemperatur | -10°C ~ +50°C |
| Stromversorgung | DC 12V/1A |
| Unterstützte Betriebssysteme | Windows, Linux, macOS |
| Zertifizierung | CE, FCC, RoHS |
Die WECAM-Serie streamt hochauflösende Mikroskopbilder direkt in kabelgebundene und drahtlose Netzwerke, versorgt mehrere Endgeräte gleichzeitig und erleichtert dank integriertem Bandbreitenmanagement, AP/STA-Umschaltung sowie starker ISP-Verarbeitung den Aufbau von Remote-Unterricht, Tele-Diagnostik und visuellen Kollaborationsplattformen.
Zentrale Funktions-Highlights
- Sony Starvis BSI-CMOS liefert detailreiche 5-MP-Bilder für anspruchsvolle Mikroskopie.
- LAN und Wi-Fi 802.11ac mit AP/STA-Modus bieten flexible Netzintegration in Labor und Unternehmen.
- Bandbreitenmanagement passt Bitrate und Bildrate dynamisch an die Netzwerkumgebung an.
- ToupView/ToupLite-Unterstützung auf allen Plattformen ermöglicht nahtlose Zusammenarbeit.
Netzwerkanbindung
Gigabit-LAN
RJ45-Anschluss mit stabiler Bandbreite für Unternehmens- und Campusnetzwerke.
Wi-Fi 802.11ac
AP-/STA-Dualmodus erlaubt Hotspot-Betrieb und unterbrechungsfreies Roaming.
Mehrgerätezugriff
PC, Tablet und Smartphone betrachten den Stream synchron für effiziente Teamarbeit.
Bandbreitensteuerung
Flexible Anpassung von Bitrate, Bildrate und Auflösung für optimale Balance zwischen Qualität und Netzlast.
Bereitstellung & Steuerung
- Schnelle AP-/STA-Umschaltung deckt Labor- und Unternehmensnetze gleichermaßen ab.
- PoE über den LAN-Port kombiniert Stromversorgung und Videosignal und reduziert die Verkabelung.
- Mit ToupView/ToupLite sind Remote-Markierungen, Messungen und Aufzeichnungen möglich.
Bildverarbeitung
- ROI-Weißabgleich, Farbkalibrierung und 3D-Rauschunterdrückung sichern die Qualität bei Netzübertragung.
- Mehrbildvergleich, Annotationen und Export von Messdaten unterstützen Analyse und Dokumentation.
- Kompatible SDKs für Windows, Linux und macOS erleichtern individuelle Integrationen.
Typische Anwendungen
Netzwerkbasierte Mikroskopie
Bindet Mikroskopbilder via LAN oder Wi-Fi in Unternehmens- und Campusnetze ein und ermöglicht paralleles Monitoring.
Fernbeobachtung
Unterstützt Telekonsultationen, standortübergreifende Zusammenarbeit und Online-Schulungen mit hoher Effizienz.
Unternehmensanwendungen
Ermöglicht visuelle Kollaboration, Labor-Sharing und zentralisierte Archivierung auf einer vernetzten Plattform.
Erweiterungstipps
- USB-Konnektivität gefragt? Die WEUCAM-Serie ergänzt einen USB-2.0-Ausgang und ermöglicht flexible Dreifach-Interfaces.
- Lokalen Speicher benötigt? O5CAM4K speichert 4K-Videos direkt auf USB-Sticks – perfekt für Aufnahmen vor Ort.
- Mobiles Wireless-Setup gesucht? Die WUCAM-Serie kombiniert USB Type-C mit Wi-Fi für portable Imaging-Projekte.
WECAM-Serie Produktbroschüre
PDF mit Konfigurationsübersicht und Beschreibung der Softwarefunktionen.
Software & Tools
Download-Links für ToupView, ToupLite und mobile Apps.
Projektberatung
Anwendungsanforderungen einsenden und Empfehlungen für Netzwerkintegration sowie SDK-Nutzung erhalten.

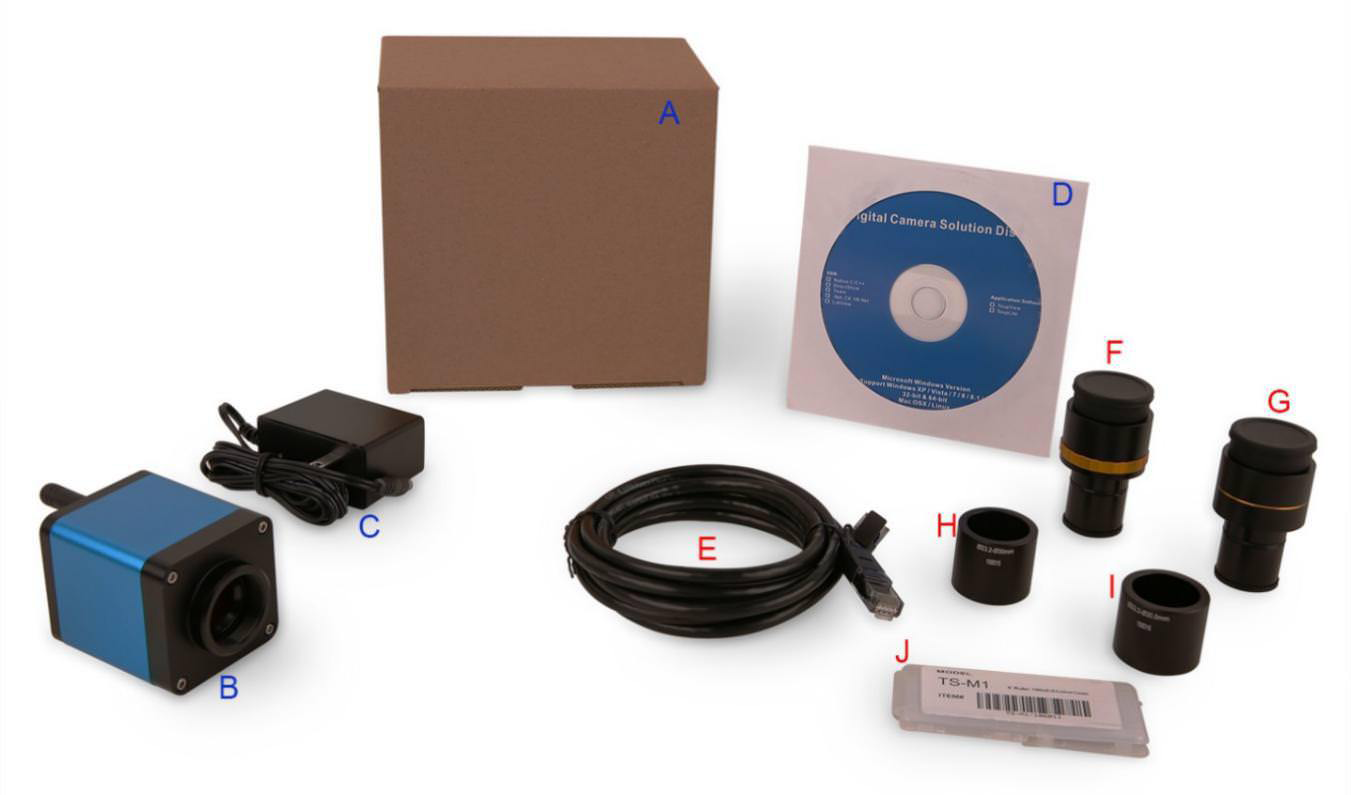

WECAM WiFi+Ethernet Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 15,0 cm × 15,0 cm × 10,0 cm (1 Stk., 0,46 kg/Box)
- B WECAM Kameraserie ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 1 A; US-Standard GS12U12-P1I (UL/CUL/BSMI/CB/FCC), EU-Standard GS12E12-P1I (TUV(GS)/CB/CE/ROHS); EMI: EN55022, EN61204-3, EN61000-3-2/-3, FCC Part 15B, BSMI CNS14338; EMS: EN61000-4-2/3/4/5/6/8/11, EN61204-3 Klasse A (leichte Industrie)
- D CD (Treiber und Anwendungen, Ø12 cm)
Optionales Zubehör
- E Gigabit-Ethernet-Kabel
-
F Verstellbarer Okulartubus-Adapter
Dia. 23,2 mm Okulartubus auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075 (je nach Kamera- und Mikroskopmodell wählen).
-
G Fester Okulartubus-Adapter
Dia. 23,2 mm Okulartubus auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075. Hinweis: Für F und G bitte Schnittstelle und Anwendung bestätigen; unsere Ingenieure unterstützen bei der Auswahl.
- H 108015 (Dia. 23,2 mm→30,0 mm) Adapterring für Ø 30 mm Okulartubus
- I 108016 (Dia. 23,2 mm→30,5 mm) Adapterring für Ø 30,5 mm Okulartubus
- J Mikrometerskalen: 106011/TS-M1 (X=0,01 mm/100Div.), 106012/TS-M2 (X,Y=0,01 mm/100Div.), 106013/TS-M7 (X=0,01 mm/100Div., 0,10 mm/100Div.)

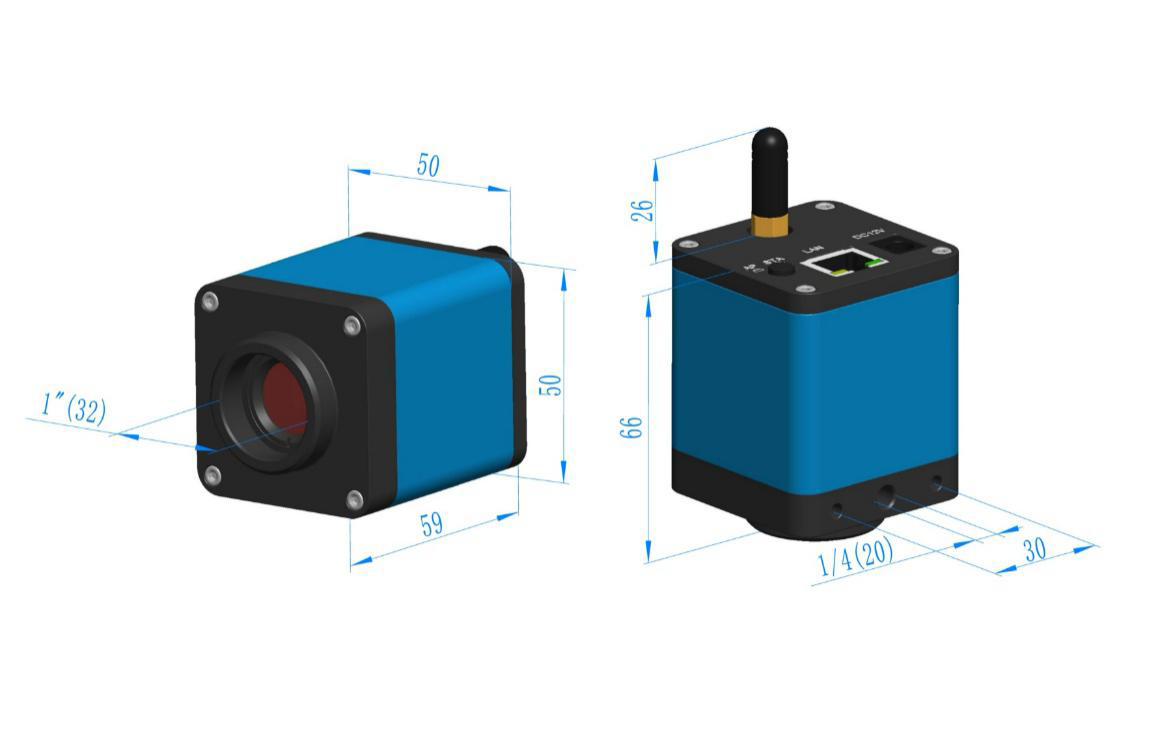

WECAM WiFi+Ethernet Kamera | Produktabmessungen #
Abmessungen und Schnittstellenlayout
Details siehe Handbuch Abb. 4-11
Bitte vor der Installation anhand der Zeichnung Befestigungspunkte und Schnittstellenrichtung prüfen.
Detaillierte Einführung
Die WECAM-Serie von ToupTek nutzt Sony Exmor rückwärtig belichtete CMOS-Sensoren und ist eine C-Mount-Mikroskopkamera mit Wi-Fi- und Ethernet-Übertragung. Sie arbeitet ohne PC direkt an Stereo- oder Biologiemikroskopen für hochauflösende Bild- und Videoerfassung und kann per LAN oder WLAN ein Multi-Endgerät-Lehrnetzwerk aufbauen, damit Lehrkräfte Inhalte teilen und Lernende in Echtzeit mitverfolgen.
Technische Merkmale
- Duale Netzwerkausgabe: LAN und Wi-Fi (AP/STA) ermöglichen Bildübertragung auf Windows, macOS, iOS, Android u. a. für plattformübergreifende Nutzung
- Leistungsfähige Bildverarbeitung: Integrierter ISP und Echtzeitverarbeitung für optimierte Videostreams, geringes Rauschen und genaue Farbwiedergabe – ideal für Lehre und Forschung
- Software-Ökosystem: Kompatibel mit ToupView und ToupLite für Videoempfang, Messung und Analyse; mobile Apps (iOS/Android) erleichtern die Bedienung
- Multi-Device-Lehrumgebung: Aufbau eines Mikroskopie-Lehrnetzwerks mit parallelem Zugriff und Live-Ansicht, besonders geeignet für Laborunterricht und Remote-Teaching
- Robustes, anpassungsfähiges Design: C-Mount passt zu vielen Mikroskopsystemen, Hardware für stabilen Dauerbetrieb in Forschung und Lehre
Kernvorteile
-
1
Schnelle Einrichtung ohne PC Direkte Verbindung über Wi-Fi oder Ethernet, sofort einsatzbereit
-
2
Plattformübergreifendes Sharing Kompatibel mit mehreren Betriebssystemen und Mobilgeräten, unterstützt interaktiven Unterricht und Präsentationen
-
3
Hohe Bildqualität & Echtzeitverarbeitung Sony Exmor CMOS und integrierter ISP liefern hochwertige Bilder und optimierte Videostreams
-
4
Umfassende Softwareunterstützung ToupView/ToupLite plus Mobile Apps bieten Mess- und Analysefunktionen
-
5
Breites Einsatzspektrum Einsetzbar als „Wi-Fi HDMI Mikroskopkamera“, „Multi-Interface C-Mount-Kamera“, „Plattformübergreifende Mikroskopie“ und „Interaktive Lehrlösungen“
