WEUCAM4MPA
USB+LAN+Wi-Fi C-Mount CMOS-Kamera
Die WEUCAM-Serie HDMI-Kameras können über USB/LAN/Wi-Fi-Netzwerk mit intelligenten Geräten und Computern verbunden werden, um Videos und Bilder von Stereo- oder biologischen Mikroskopen aufzunehmen. Sie können auch zu interaktiven Mikroskopie-Lehrsystemen vernetzt werden, was den Unterricht für Lehrkräfte und das Lernen für Studierende erleichtert.
Sensor
Sony IMX347(C)Auflösung
4MP (2688×1512)Bildrate
USB: 30fps@2688×1512; LAN/Wi-Fi: 30fps@2688×1512Ausgänge
USB2.0 / LAN / Wi-Fi 802.11acProduktdetails
WEUCAM4MPA Technische Spezifikation
| Grundparameter | |
| Produktmodell | WEUCAM4MPA |
| Produktserie | USB+LAN+Wi-Fi C-Mount CMOS-Kamera |
| Sensor | Sony IMX347(C) |
| Bildgebungsleistung | |
| Auflösung | 4MP (2688×1512) |
| Pixelgröße | 2.9μm × 2.9μm |
| Bildrate | USB: 30fps@2688×1512; LAN/Wi-Fi: 30fps@2688×1512 |
| Verschlusstyp | Rolling Shutter |
| Schnittstellen & Steuerung | |
| Ausgangsschnittstellen | USB2.0, LAN, Wi-Fi 802.11ac |
| Netzwerkmodus | AP / STA |
| Softwareunterstützung | ToupView, ToupLite |
| Physikalische & Umgebungsdaten | |
| Abmessungen | 50 × 50 × 112 mm |
| Gewicht | 0.19 kg |
| Betriebstemperatur | -10°C ~ +50°C |
| Stromversorgung | Micro USB DC 5V/1A |
| Unterstützte Betriebssysteme | Windows, Linux, macOS |
| Zertifizierung | CE, FCC, RoHS |
WEUCAM4MPA vereint USB 2.0, LAN und Wi-Fi 11ac in einem Gerät und liefert hochauflösende Netzwerkmikroskopie für Mehrgeräte- und Unternehmensumgebungen.
Zentrale Funktions-Highlights
- Dreifache Schnittstellen-Architektur deckt lokale Vorschau, Netzwerkkollaboration und Automatisierung ab.
- Integriertes Wi-Fi 11ac liefert hohe Bandbreite bei niedriger Latenz.
- Mehrgerätezugriff, Online-Annotation und Recording unterstützen Lehre, Forschung und Teamarbeit.
- Kompaktes Gehäuse mit C-Mount bevorzugt Retrofit- und Embedded-Szenarien.

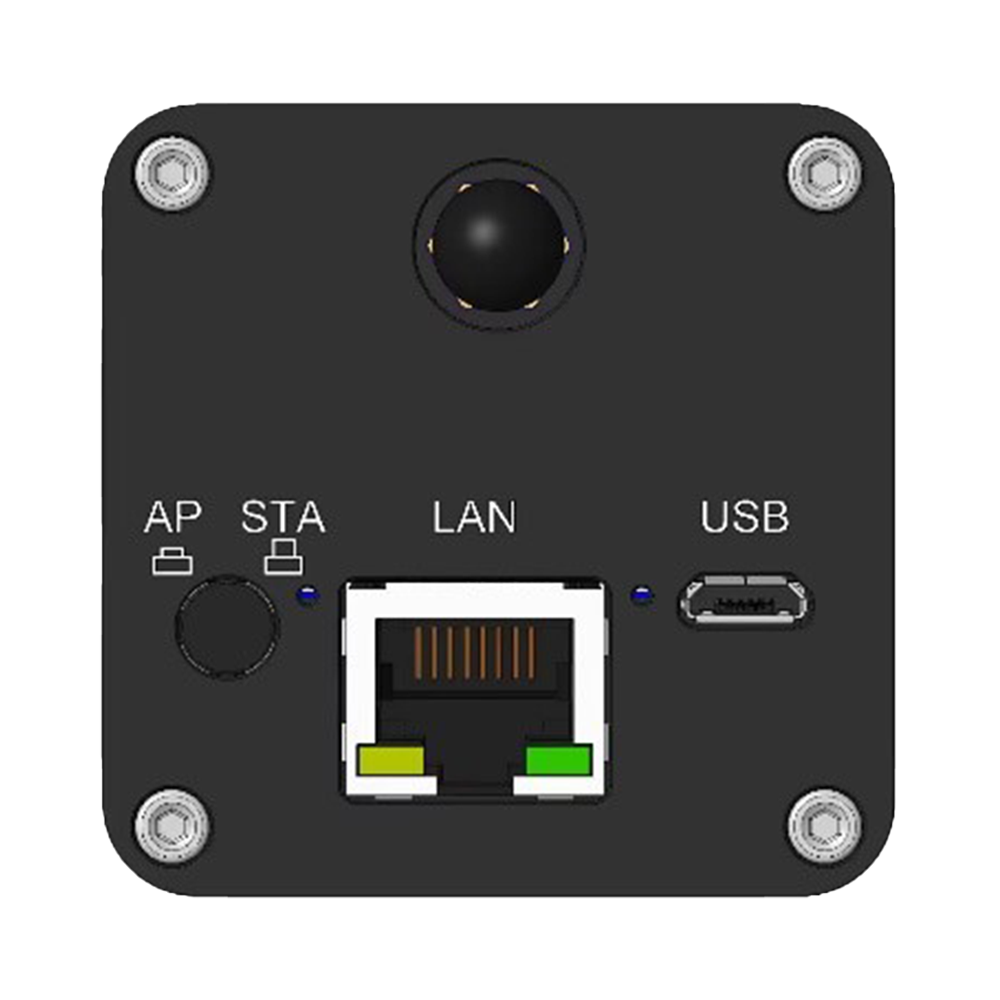

Schnittstellenübersicht
USB 2.0 Plug & Play
Direkt am PC mit ToupView aufnehmen, messen und aufzeichnen.
LAN (RJ45)
Stabile Hochgeschwindigkeitsübertragung für Unternehmens- und Bildungsnetzwerke.
Wi-Fi 802.11ac
AP/STA-Umschaltung ermöglicht eigenen Hotspot oder Integration ins bestehende WLAN.
Multi-Device-Zugriff
PC, Tablet und Smartphone greifen synchron zu – ideal für Zusammenarbeit und Präsentationen.
Bereitstellung & Steuerung
- Gleichzeitige Ausgaben über USB, LAN und Wi-Fi bedienen unterschiedliche Arbeitsplätze parallel.
- AP/STA-Switching und Bandbreitenmanagement passen sich schnell an vorhandene Netzwerke an.
- SDK-Schnittstellen erlauben die Einbindung in Unternehmenssysteme oder kundenspezifische Software.
Bildverarbeitung
- ROI-Weißabgleich, Farbkalibrierung und 3D-Rauschunterdrückung sichern Bildqualität im Netzwerk.
- Mehrgeräte-Markierung, Messung und Aufzeichnung mit Exportfunktionen für geteilte Daten.
- Plattformübergreifende SDKs erleichtern individuelle Erweiterungen und Integrationen.
Typische Anwendungen
Multimode-Mikroskopbildgebung
Multimode-Mikroskopbildgebung
Flexible Netzwerkverbindung
Flexible Netzwerkverbindung
Lehranwendungen
Lehranwendungen
Forschungsanwendungen
Forschungsanwendungen
Erweiterungstipps
- Nur LAN + Wi-Fi erforderlich?: Die WECAM-Serie kombiniert LAN und Wi-Fi für besonders einfache Bereitstellung.
- Lokalen Speicher nötig?: O5CAM4K speichert 4K-Videos direkt auf USB-Sticks – ideal für Vor-Ort-Dokumentation.
- Mobiles Wireless bevorzugt?: Die WUCAM-Serie mit USB + Wi-Fi legt den Fokus auf portables Arbeiten.
WEUCAM-Serie Produktbroschüre
PDF mit Topologie der Schnittstellen, Netzwerkkonfiguration und Software-Workflows.
Software & Tools
Downloads für ToupView, ToupLite, mobile Apps und SDK.
Projektberatung
Projektanforderungen einreichen und Empfehlungen zur Netzwerkintegration erhalten.

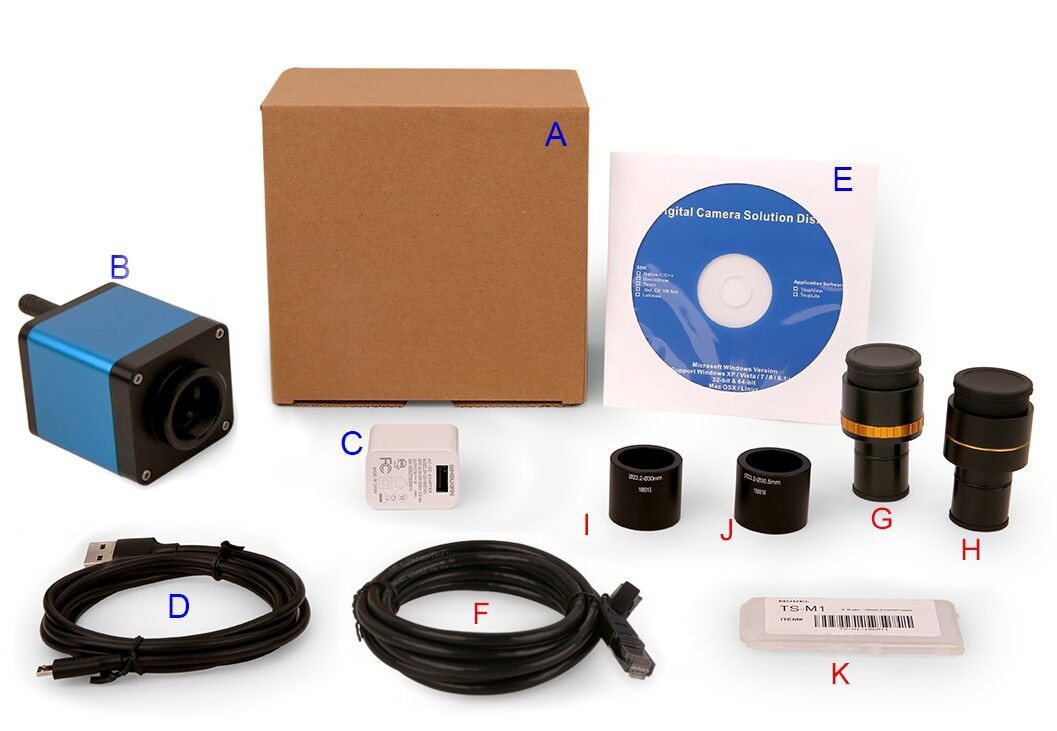

WEUCAM WiFi+Ethernet Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 15,0 cm × 15,0 cm × 10,0 cm (1 Stk., ca. 0,5 kg/Box)
- B WEUCAM Kameraserie ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 5 V 1 A; US POWER-U-5V1A (SK12G-0500100U: UL/CE/FCC), EU POWER-E-5V1A (SK12G-0500100V: UL/CE/FCC)
- D Micro-USB-Datenkabel 1,5 m
- E CD (Treiber und Anwendungen, Ø12 cm)
Optionales Zubehör
- F Gigabit-Ethernet-Kabel
-
G Verstellbarer Okulartubus-Adapter
Dia. 23,2 mm Okulartubus auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075 (je nach Kamera- und Mikroskopmodell wählen).
-
H Fester Okulartubus-Adapter
Dia. 23,2 mm Okulartubus auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075. Hinweis: Für G/H bitte Schnittstelle und Einsatz bestätigen; Ingenieure helfen beim Matching.
- I 108015 (Dia. 23,2 mm→30,0 mm) Adapterring für Ø 30 mm Okulartubus
- J 108016 (Dia. 23,2 mm→30,5 mm) Adapterring für Ø 30,5 mm Okulartubus
- K Mikrometerskalen: 106011/TS-M1 (X=0,01 mm/100Div.), 106012/TS-M2 (X,Y=0,01 mm/100Div.), 106013/TS-M7 (X=0,01 mm/100Div., 0,10 mm/100Div.)

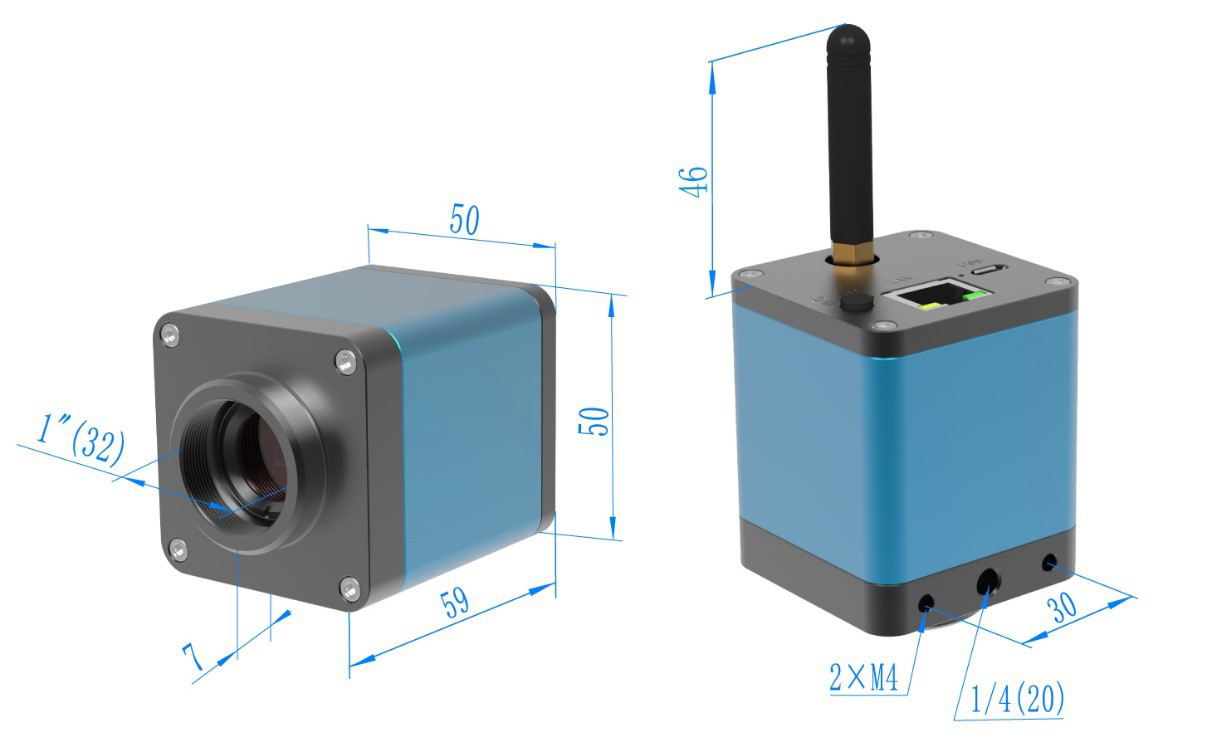

WEUCAM WiFi+Ethernet Kamera | Produktabmessungen #
Abmessungen und Schnittstellenlayout
Details siehe Handbuch Abb. 4-15
Bitte vor der Installation anhand der Zeichnung Befestigungspunkte und Schnittstellenrichtung prüfen.
Detaillierte Einführung
Die WEUCAM-Serie von ToupTek ist eine C-Mount-CMOS-Mikroskopkamera mit USB-, LAN- und Wi-Fi-Ausgang, die sich direkt an Stereo- oder Biomikroskope anschließen lässt, um hochauflösende Bilder und Videos aufzunehmen.
Die Serie nutzt rückwärtig belichtete Sony Exmor CMOS-Sensoren mit niedrigem Rauschen und hoher Empfindlichkeit und ist mit ToupView/ToupLite sowie iOS/Android-Apps kompatibel. Damit lässt sich ein interaktives Mikroskopie-Lehrnetzwerk aufbauen, in dem Lehrkräfte präsentieren und Lernende parallel mitverfolgen.
Technische Merkmale
- Flexible Multi-Interface-Ausgabe: USB, LAN und Wi-Fi 11ac mit hoher Bandbreite, bis zu 30 fps/4 MP Echtzeit-Video für Labor, Unterricht und Mehrgerätebetrieb
- Leistungsstarke Bildgebung & Live-Processing: Integrierter ISP liefert rauscharmes Video, Farboptimierung und Echtzeit-Bildverarbeitung für Forschung und Lehre
- Plattformübergreifende Kompatibilität: Unterstützt ToupView/ToupLite für Windows/macOS sowie iOS- und Android-Apps für den mobilen Zugriff
- Interaktive Netzwerke für Lehre: Verbindung über LAN oder Wi-Fi ermöglicht Mehrgeräte-Zugriff, Classroom-Screening, Labor-Demos und Remote-Unterricht
- Robustes Design: Hochwertiges Gehäuse und stabile Hardwarearchitektur für den Langzeitbetrieb in Labor- und Industrieumgebungen
Kernvorteile
-
1
Multi-Interface, schnelle Einrichtung USB, LAN, Wi-Fi für Standalone oder Lehrnetzwerk
-
2
Hohe Bildqualität, geringes Rauschen Sony Exmor BSI Sensor + ISP liefern hohe Empfindlichkeit und Dynamik
-
3
Plattformübergreifend PC und Mobile kompatibel, für flexible Lehr- und Forschungsumgebungen
-
4
Lehre und Forschung Multi-Device-Sharing für Unterricht, Forschung und industrielle Anwendungen
-
5
Breites Anwendungsspektrum „USB/LAN/Wi-Fi Mikroskopkamera“, „C-Mount CMOS Kamera“, „Interaktive Lehrbildgebung“, „Sony Exmor CMOS Kamera“
