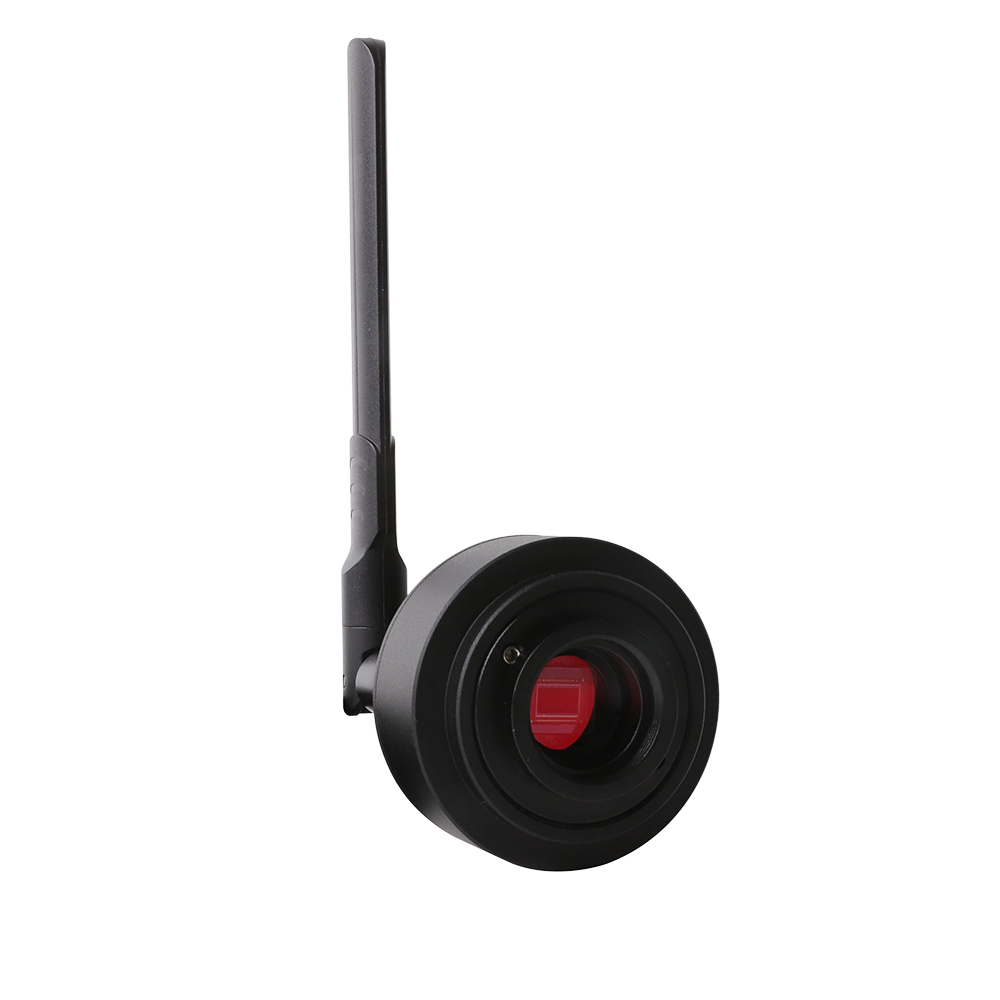

WUCAM1080PB
USB-C + Wi-Fi C-Mount CMOS-Kamera
Die WUCAM-Kameraserie ist eine komplette USB + Wi-Fi Dual-Interface-Mikroskopie-Bildgebungslösung, die über drahtlose Netzwerke mit intelligenten Geräten und Computern verbunden werden kann oder direkt über USB-Schnittstelle an Computer angeschlossen wird, um Videos und Bilder von Stereo- oder biologischen Mikroskopen aufzunehmen.
Die Serie umfasst drei Modelle: WUCAM8MPA verwendet den Sony IMX678 Starvis 2 Sensor und bietet 4K Ultra-HD-Auflösung; WUCAM1080PB nutzt ebenfalls den IMX678 Sensor, ist aber für 60 fps hohe Bildrate optimiert; WUCAM1080PA verwendet den Sony IMX307 Sensor und bietet eine wirtschaftliche 1080P-Lösung. Alle Modelle unterstützen Wi-Fi AP/STA-Dual-Modus mit 802.11ac/n Chip und Hochleistungsantenne für stabile drahtlose Übertragung.
Die gesamte Serie bietet umfangreiche ISP-Verarbeitungsfunktionen, einschließlich professioneller Einstellungen wie Farbton, Sättigung und ROI-Weißabgleich. Mit der professionellen Software ToupView/ToupLite können Benutzer erweiterte Verarbeitungsfunktionen wie Ebenen, Messungen, Bildstichting, Bildstapelung zur Rauschunterdrückung und Multifokus-Bildfusion vollständig nutzen. Gleichzeitig werden iOS/Android-Mobilanwendungen unterstützt, was flexible Multiplattform-Anwendungen ermöglicht.
Sensor
Sony IMX678(C) Starvis 2Auflösung
2MP (1920×1080)Bildrate
USB-C: 60fps@1920×1080; Wi-Fi: 60fps@1920×1080, 60fps@1280×720Ausgänge
USB-C / Wi-Fi 802.11acSchlüsselmerkmale
- Hohe Bildrate 60 fps Ausgabe
- Starvis 2 rückbeleuchteter Sensor
- Dual-Interface-Ausgabemodus
- Wi-Fi AP/STA-Modusumschaltung
- ROI-Weißabgleich
- Ultra-Fine-Farbengine
Produktdetails
WUCAM1080PB Technische Spezifikation
| Schlüsselparameter | |
| Produktmodell | WUCAM1080PB |
| Produktserie | USB-C + Wi-Fi C-Mount CMOS-Kamera |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX678(C) Starvis 2 |
| Sensorgröße | 1/1.8" (7.68×4.32mm) |
| Diagonale | 8.8mm |
| Pixelgröße | 2.0μm × 2.0μm |
| Auflösung | 2MP (1920×1080) |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Leistungsparameter | |
| Bildrate | USB-C: 60fps@1920×1080; Wi-Fi: 60fps@1920×1080, 60fps@1280×720 |
| Belichtungszeit | 0.04ms ~ 1000ms |
| Empfindlichkeit (Gain) | 1364mV with 1/30s |
| Dunkelstrom | 0.15mV with 1/30s |
| Ausgangsschnittstellen | USB-C, Wi-Fi 802.11ac |
| Objektivanschluss | C-Mount-Anschluss |
| Speicherunterstützung | Kein lokaler Speicher |
| Softwareunterstützung | ToupView, ToupLite, iOS App, Android App |
| Physikalische Parameter | |
| Stromversorgung | USB-C DC 5V/2A |
| Abmessungen | 50 × 50 × 112 mm |
| Gewicht | 0.5 kg |
| Umgebungsparameter | |
| Betriebstemperatur | -10°C ~ +50°C |
| Lagertemperatur | -20°C ~ +60°C |
| Betriebsfeuchte | 30~80%RH |
| Lagerfeuchte | 10~60%RH |
| Weitere Informationen | |
| Unterstützte Betriebssysteme | Windows XP/Vista/7/8/8.1/10/11 (32 & 64 bit), macOS 10.10+, Linux (kernel 2.6.27+), iOS 11+, Android 5.1+ |
| Zertifizierung | CE, FCC, RoHS, UL |
Produktübersicht
WUCAM1080PB ist die auf Hochgeschwindigkeitsmikroskopie optimierte Lösung und liefert trotz hoher Bildqualität flüssige 60 fps.
Technische Höhepunkte
- 60 fps hohe Bildrate: Erfasst schnelle Bewegungen und garantiert flüssige Live-Beobachtung sowie Aufnahme.
- Sony IMX678 Starvis 2 Sensor: Derselbe High-End-Sensor wie im Flaggschiffmodell liefert erstklassige Bildqualität.
- Optimierte Datenpipeline: Für hohe Bildraten abgestimmte Verarbeitung reduziert Latenzen auf ein Minimum.
- Stärken bei Live-Bildgebung: Ideal für Zellkinetik, Blutflussanalyse und Anwendungen mit hoher zeitlicher Auflösung.
Leistungskennzahlen im Vergleich
1080P
Maximale Auflösung
60fps
Maximale Bildrate
802.11ac
Wi-Fi-Standard
2.0μm × 2.0μm
Pixelgröße
Gemeinsame technische Merkmale
AP/STA-Dualmodus
Unterstützt Hotspot- und Station-Modus für flexible Netzwerke und kollaborative Nutzung mehrerer Geräte.
Ultra-Fine-Farbengine
Professionelle Farbwiedergabe mit präzisem Weißabgleich für eine naturgetreue Darstellung der Probe.
3D-Rauschunterdrückung
Intelligente Rauschminderung erhöht das Signal-Rausch-Verhältnis und verbessert Aufnahmen bei wenig Licht.
ROI-Weißabgleich
Weißabgleich per Bereichsauswahl für zuverlässige Ergebnisse in komplexen Beleuchtungssituationen.
Auswahlhinweis
WUCAM1080PB ist die ideale Wahl für dynamische Beobachtungen: 60 fps sorgen für flüssige Live-Vorschau und Aufzeichnung. Besonders empfehlenswert für Live-Bildgebung, Mikrofluidik, Zellkinetik und alle Szenarien, die hohe zeitliche Auflösung verlangen.
Anwendungsszenarien
Hochgeschwindigkeits-Mikroskopie
Erfasst schnelle Prozesse mit 60 fps und optimierter zeitlicher Auflösung.
Dynamische Prozessbeobachtung
Dynamische Prozessbeobachtung
Biologische Live-Bildgebung
Biologische Live-Bildgebung
Echtzeit-Lehrdemonstrationen
Echtzeit-Lehrdemonstrationen
Fernbeobachtung & Diagnose
Telepathologie, Experten-Fernsupport und standortübergreifende Forschungskooperation.
Multi-Geräte-Kooperationsbeobachtung
Multi-Geräte-Kooperationsbeobachtung
Flüssige Videoaufzeichnung
Hochfrequente Videoaufnahmen, Erstellung von Lehrvideos und Archivierung von Experimenten.
Anwendungsbeispiele
Einschichtiges Flimmerepithel
Einschichtiges kubisches Epithelschnitt
Lockeres Bindegewebspräparat
Faseriges Bindegewebe-Schnitt
Leitfaden zur Modellauswahl
WUCAM8MPA
Einsatzszenarien:
- • 4K-Ultra-HD-Aufzeichnungen erforderlich
- • Forschungsorientierte Bildanalyse
- • Präzisionsmessaufgaben
- • Professionelle Bildarchivierung
WUCAM1080PB
Einsatzszenarien:
- • Hochdynamische Prozesse
- • Live-Zellbildgebung
- • Mikrofluidik-Beobachtung
- • Erfordert 60 fps Echtzeitdarstellung
WUCAM1080PA
Einsatzszenarien:
- • Lehr- und Demonstrationssysteme
- • Routine-Qualitätsprüfungen
- • Budgetempfindliche Projekte
- • Einstiegsforschung
WUCAM1080PB Produktbroschüre
PDF-Format mit detaillierten technischen Daten, Maßzeichnungen, Installationsanleitung und Anwendungshinweisen.
Software-Downloads
ToupView / ToupLite professionelle Bildgebungssoftware für Windows, macOS und Linux.
SDK-Paket
SDK für Windows, Linux und macOS zur Integration in eigene Anwendungen.

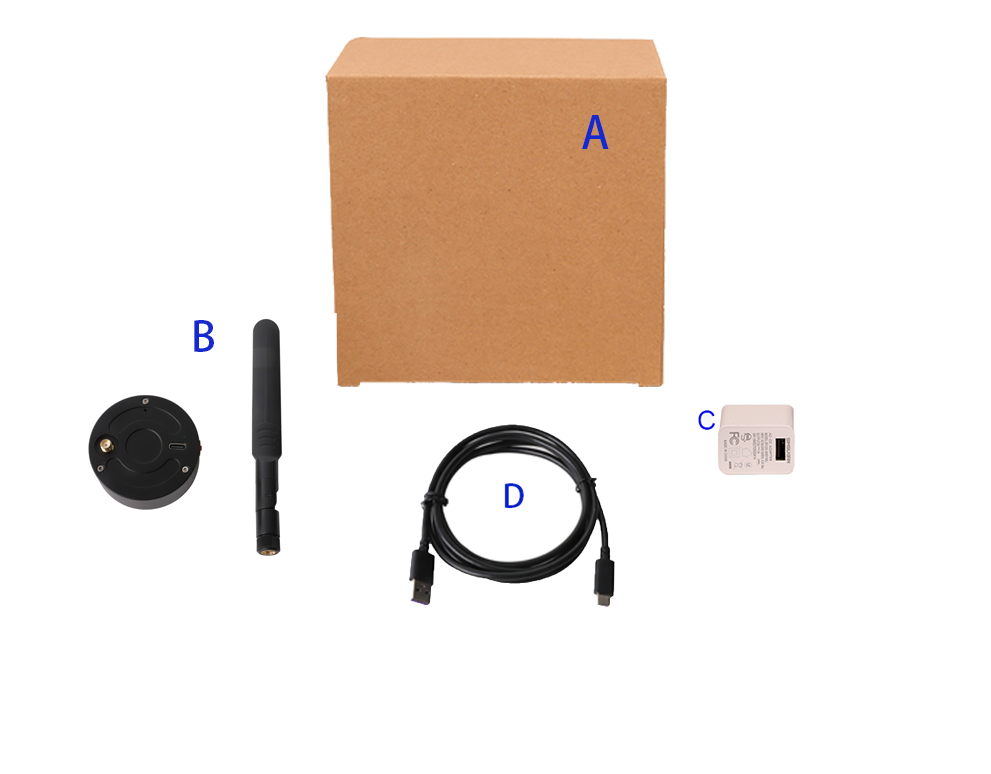

WUCAM8MPA / WUCAM1080PB WiFi Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 17,0 cm × 15,0 cm × 6,0 cm (1 Stk., ca. 0,5 kg/Box)
- B WUCAM8MPA / WUCAM1080PB Kamera ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 5 V 2 A; US POWER-U-5V2A (SK12G-0500100U: UL/CE/FCC), EU POWER-E-5V2A (SK12G-0500100V: UL/CE/FCC)
- D USB Type-C auf Type-A Datenkabel 1,5 m
WUCAM1080PA WiFi Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 17,4 cm × 17,4 cm × 7,6 cm (1 Stk., ca. 0,54 kg/Box)
- B WUCAM1080PA Kamera ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 5 V 1 A; US POWER-U-5V1A (SK12G-0500100U: UL/CE/FCC), EU POWER-E-5V1A (SK12G-0500100V: UL/CE/FCC)
- D Micro-USB-Datenkabel 1,5 m
Optionales Zubehör
-
E Verstellbarer Okulartubus-Adapter
Dia. 23,2 mm Okulartubus auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075 (je nach Kamera und Mikroskop wählen).
-
F Fester Okulartubus-Adapter
Dia. 23,2 mm Okulartubus auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075. Hinweis: Für E/F bitte Schnittstelle und Einsatz bestätigen; unser Team unterstützt beim Matching.
- G 108015 (Dia. 23,2 mm→30,0 mm) Adapterring für Ø 30 mm Okulartubus
- H 108016 (Dia. 23,2 mm→30,5 mm) Adapterring für Ø 30,5 mm Okulartubus
- I Mikrometerskalen: 106011/TS-M1 (X=0,01 mm/100Div.), 106012/TS-M2 (X,Y=0,01 mm/100Div.), 106013/TS-M7 (X=0,01 mm/100Div., 0,10 mm/100Div.)
- K SD-Karte (mind. 16 GB)

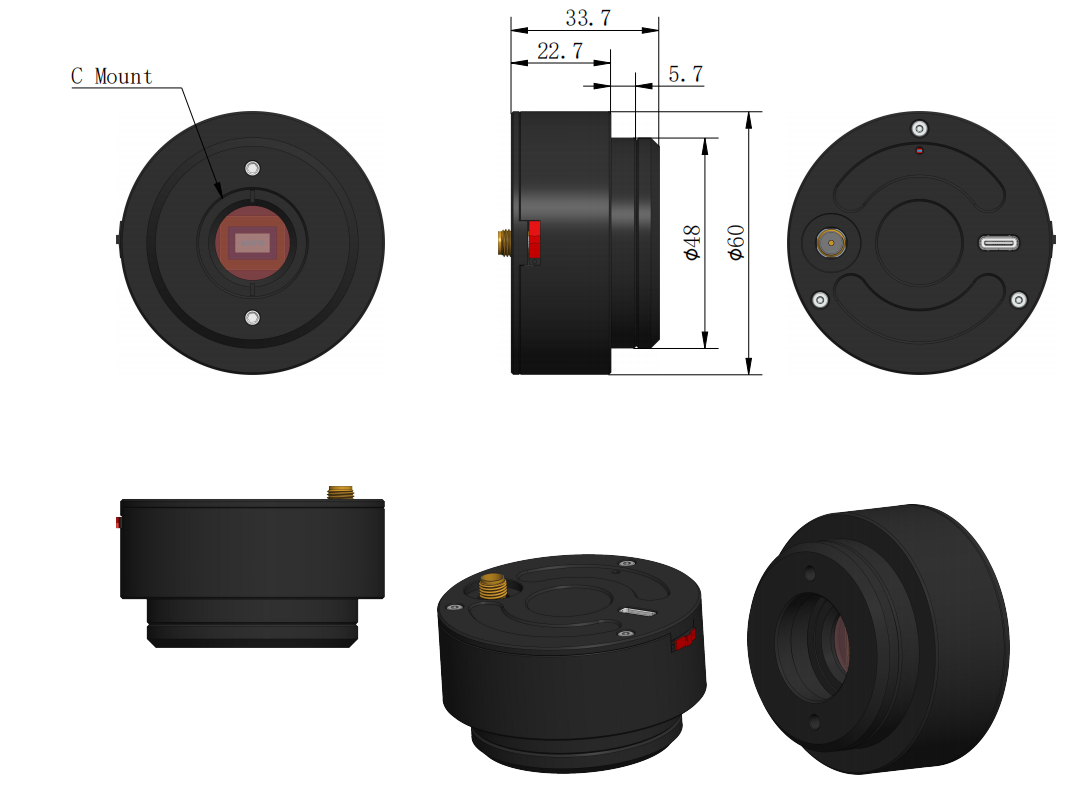

WUCAM8MPA / WUCAM1080PB WiFi Kamera | Produktabmessungen #
Schnittstellenpanel und Stromversorgungsmodul
Details siehe Handbuch: Schnittstellen- und Maßzeichnung (Abb. 4-3)
Details siehe Handbuch Abb. 4-7 (Micro-USB-Stromversorgung)
Bitte vor der Installation anhand der Maßzeichnung Befestigungspunkte und Schnittstellenrichtung prüfen.
Detaillierte Einführung
Die WUCAM-Serie von ToupTek ist eine komplette USB- und Wi-Fi-Dual-Interface-Lösung für die Mikroskopie, konzipiert für hochwertige Video- und Bildaufnahmen an Stereo- und Biomikroskopen. Dank flexibler Verbindungsmöglichkeiten und mehrerer Ausführungen deckt sie Anforderungen von Unterrichtsdemos bis zu professioneller Forschung ab.
Die Serie umfasst drei Modelle: WUCAM8MPA mit Sony IMX678 Starvis 2 Sensor liefert 4K-Ultra-HD (3840×2160); WUCAM1080PB nutzt denselben Sensor und ist auf 60-fps-1080P-Ausgabe optimiert; WUCAM1080PA setzt auf Sony IMX307 für eine kosteneffiziente 50-fps-1080P-Lösung.
Alle Modelle unterstützen Wi-Fi AP/STA Doppelmodus mit 802.11ac/n und Hochleistungsantenne für stabile drahtlose Übertragung. Über die professionelle ToupView/ToupLite-Software stehen Ultra-Fine-Farbengine, 3D-Denoise, ROI-White-Balance, Stitching und Multi-Fokus-Fusion zur Verfügung.
Technische Merkmale
- Fortschrittliche Sensorik: Sony IMX678 Starvis 2 und IMX307 rückwärtig belichtete CMOS liefern hervorragende Low-Light-Performance mit geringem Rauschen (Grün-Empfindlichkeit 1364 mV, Dunkelstrom nur 0,15 mV)
- Flexible Auflösungswahl: Von 1080P bis 4K-UHD, 30 fps bis 60 fps; USB Type-C unterstützt u. a. 30 fps@3840×2160, 30 fps@2688×1512, 60 fps@1920×1080
- Dual-Interface & Dual-Mode: USB Type-C/USB 2.0 plus Wi-Fi 802.11ac/n; Wi-Fi unterstützt AP-Hotspot und STA-Netzwerk für kollaboratives Multi-Device-Viewing
- Professionelles ISP-Processing: Ultra-Fine-Farbengine mit Belichtungszeit 0,04–1000 ms, Gain-Regelung, ROI-White-Balance, 3D-Denoise, lokaler Dynamikbereich und 50/60 Hz Anti-Flicker
- Plattformübergreifende Software: Kompatibel mit Windows XP/7/8/10/11, macOS 10.10+, Linux 2.6.27+ sowie iOS 11+ und Android 5.1+ Apps für nahtlosen Cross-Platform-Einsatz
Kernvorteile
-
1
Vollständige Produktabdeckung Von 4K-UHD bis 1080P mit hoher Bildrate – drei Modelle für unterschiedliche Budgets und Einsatzszenarien von High-End-Forschung bis Lehre
-
2
Sony Starvis 2 Vorteile Aktuelle BSI-CMOS-Technik mit 2,0 µm Pixelgröße bietet hohe Empfindlichkeit und Bildqualität
-
3
Intelligente Vernetzung AP/STA-Modus ermöglicht interaktive Lehrnetzwerke und nahtlose Zusammenarbeit mehrerer Geräte
-
4
Professionelles Software-Ökosystem ToupView/ToupLite bietet Layer-Management, präzise Messung, Stitching, Denoise-Overlays und Multi-Fokus-Fusion
-
5
Breite Anwendungsszenarien Geeignet für biomedizinische Forschung, Materialanalyse, Qualitätskontrolle, interaktive Lehrsysteme und Tele-Diagnostik
