X7CAM4K8MPA
HDMI-Mehrfachschnittstellen-CMOS-Kamera
Die X7CAM4K-Serie bietet ultra-hohe Bildraten, 4K-Auflösung und flexible Umschaltung zwischen HDMI-, USB3.0- und LAN-Schnittstellen. Das System eignet sich optimal für Schnellprüfungen und hochauflösende Bilderfassung.
Sensor
Sony IMX678(C)Auflösung
8MPBildrate
72fps@3840×2160Ausgänge

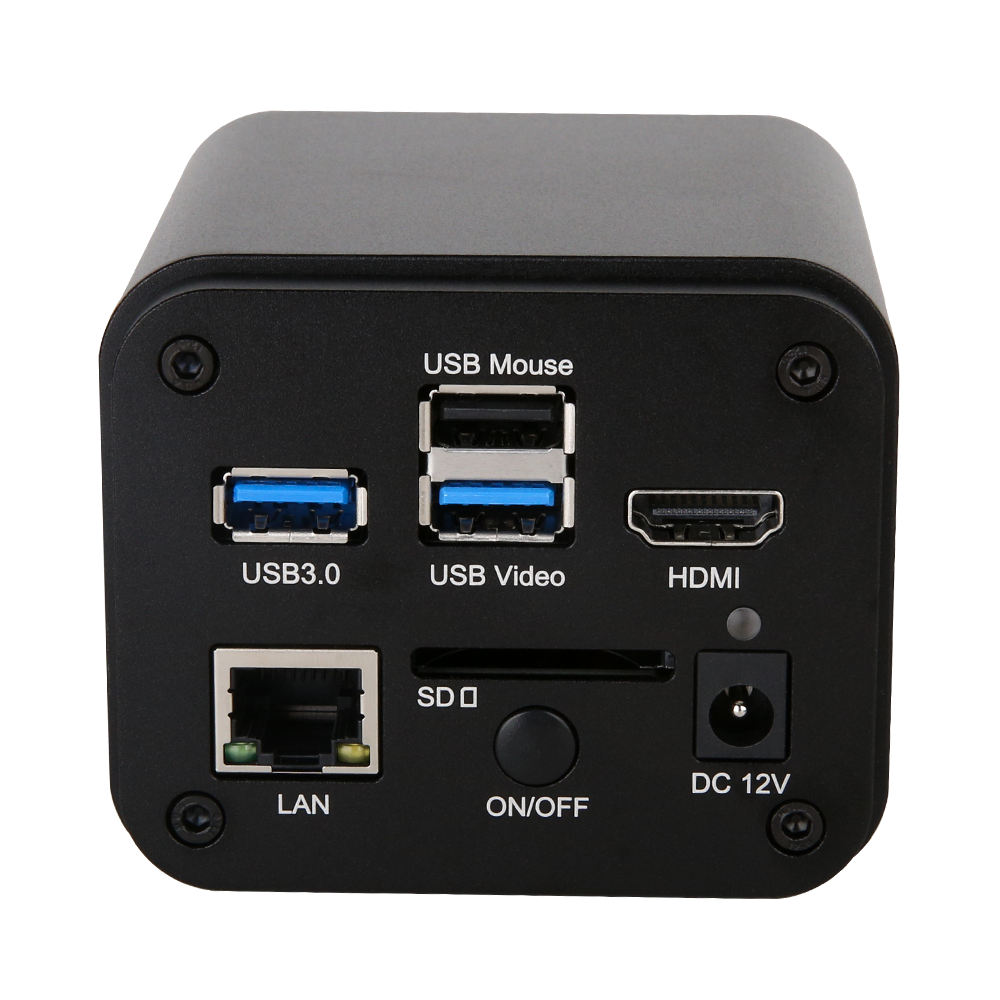

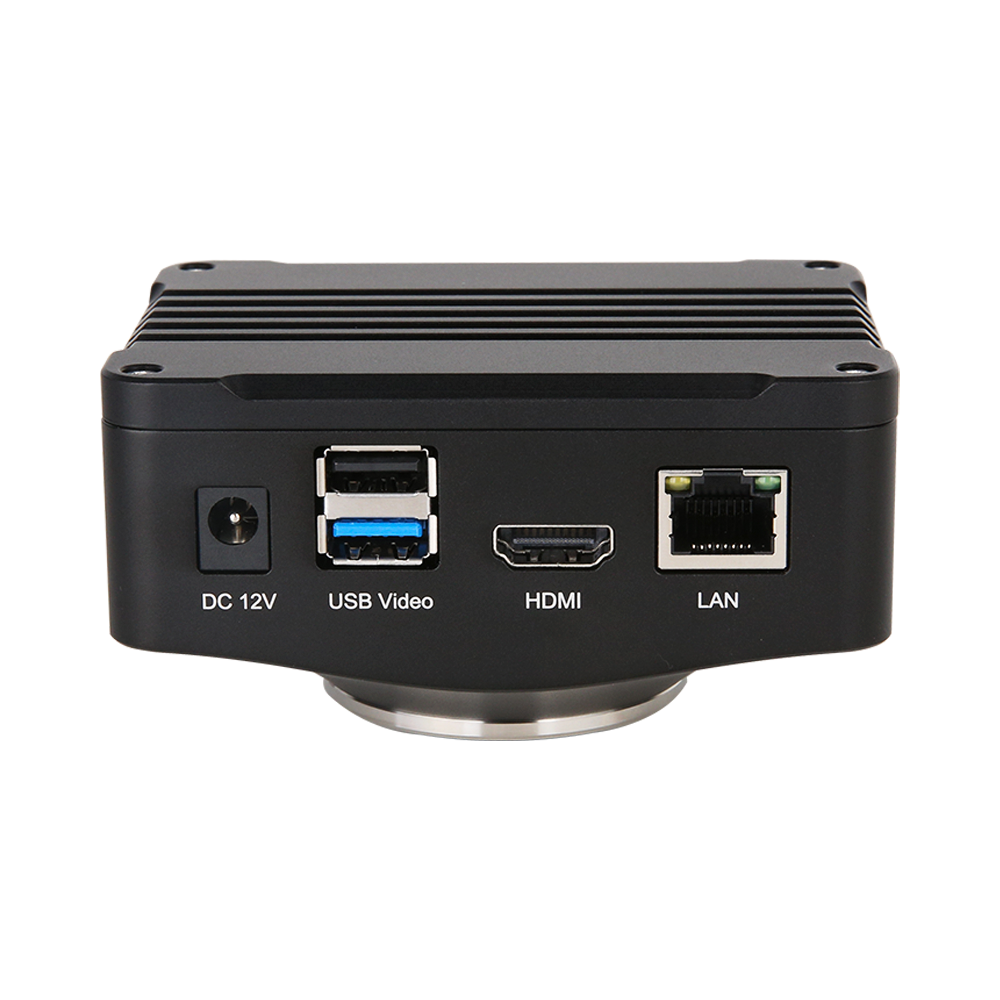

HDMI / USB3 / SD / LANSchlüsselmerkmale
- Ultra-hohe Bildrate
- Bildmessung
- Bildvergleich
Produktdetails
X7CAM4K8MPA Technische Spezifikation
| Schlüsselparameter | |
| Produktmodell | X7CAM4K8MPA |
| Produktserie | HDMI-Mehrfachschnittstellen-CMOS-Kamera |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX678(C) |
| Sensorgröße | 1/1.8" (7.68×4.32mm) |
| Diagonale | 1/1.8" |
| Pixelgröße | 2.0μm × 2.0μm |
| Auflösung | 8MP |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Leistungsparameter | |
| Bildrate | 72fps@3840×2160 |
| Ausgangsschnittstellen | HDMI, USB3, SD, LAN |

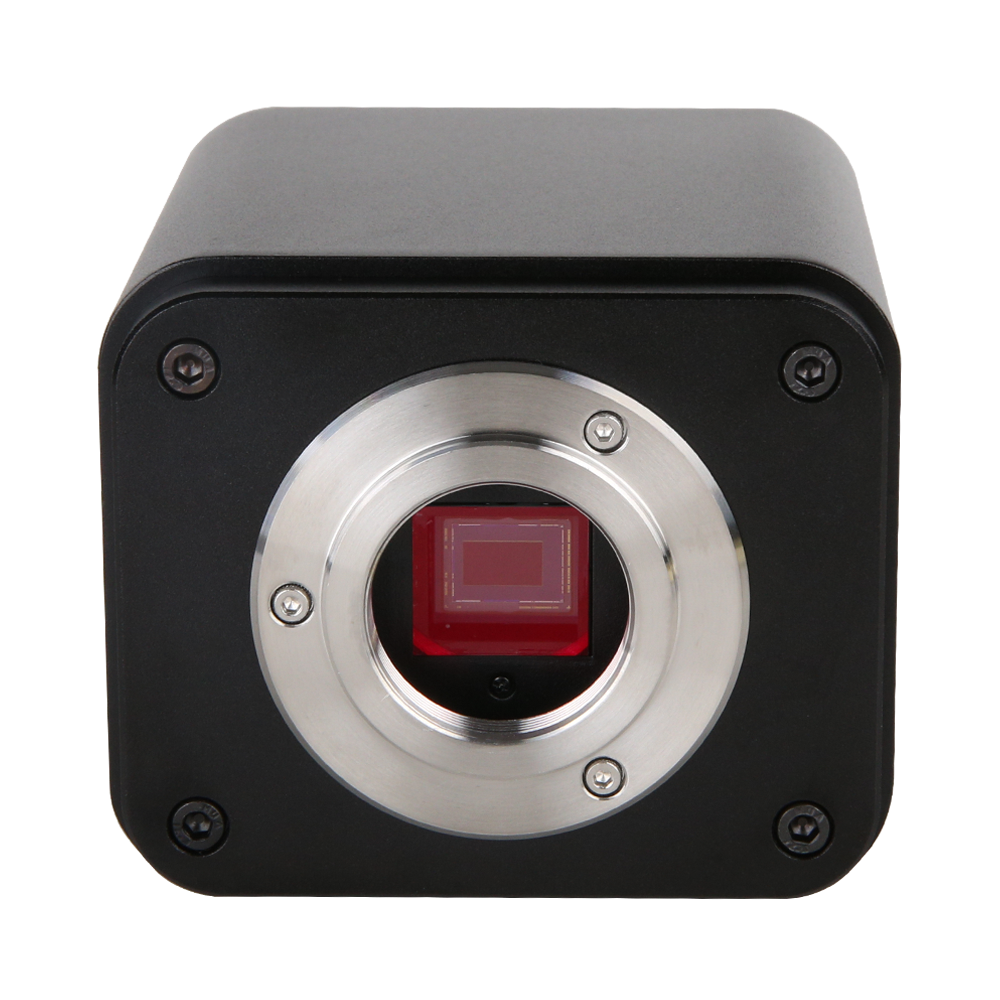

| Objektivanschluss | C-Mount-Anschluss |
| Speicherunterstützung | SD-Karte, USB-Stick |
| Softwareunterstützung | XCamView, ToupView |
| Physikalische Parameter | |
| Stromversorgung | DC 12V/1A |
| Abmessungen | Unbekannt |
| Gewicht | Unbekannt |
| Umgebungsparameter | |
| Betriebstemperatur | -10℃ ~ 50℃ |
| Weitere Informationen | |
| Unterstützte Betriebssysteme | Windows, Linux, macOS |
| Zertifizierung | CE, FCC |
Produktübersicht
X7CAM4K8MPA ist eine Multi-Interface-Kamera für hochauflösende Echtzeitbildgebung und kombiniert Optik, Elektronik sowie Software in einem System. Die wichtigsten Highlights:
- Plug-and-Play：HDMI-Video ohne PC direkt anzeigen – Beobachten und Dokumentieren in einem Schritt.
- USB-Sprachsteuerung：Sprachbefehle für Aufnahme, Video, Freeze und mehr lassen die Hände frei.
- Barcode-Trigger：Fotos per Barcodescanner, ideal für Serienaufnahmen und Rückverfolgbarkeit.
- Intelligente Messfunktionen：XCamView bietet automatische Kantenerkennung, Parallel- und Rechteckmessungen.
- Lokale Speicherung & Vergleich：USB-Speicher, lokale Wiedergabe sowie Bild- und Videovergleich erleichtern die Analyse.
- Leistungsstarke ISP-Verarbeitung：Dunkelbereichsverstärkung, Schärfung und 3D-Rauschunterdrückung verbessern Details.
- Schneller Szenenwechsel：Voreinstellungen für Bio- und Stereomikroskope lassen sich sofort umschalten.
Kernleistungsindikatoren
4K
Videoauflösung
60fps
Maximale Bildrate
Mehrfachschnittstellen
HDMI-/USB-Ausgabe
8MP
Sensorauflösung
Erweiterte Funktionsmerkmale
Sprachsteuerung
USB-Sprachmodul für komfortable Bedienung ohne Hände.
Barcode-Trigger
Serienaufnahmen per Barcodescanner, ideal für Rückverfolgbarkeit.
Intelligente Messfunktionen
Automatische Kantenerkennung und Messwerkzeuge steigern Präzision und Tempo.
ISP-Optimierung
Leistungsstarke Signalverarbeitung verbessert Dynamik und reduziert Rauschen.
Empfehlung
X7CAM4K8MPA verbindet Plug-and-Play-Bedienung, flexible Steueroptionen und starke Bildverarbeitung – ideal für anspruchsvolle Live-Mikroskopie. Sprachsteuerung und Barcode-Trigger beschleunigen die Abläufe und machen das System zur ersten Wahl für Lehre, industrielle Prüfung und wissenschaftliche Dokumentation.
Anwendungsszenarien
Mikroskopbildgebung
Mikroskopbildgebung
Industrielle Inspektionen
Industrielle Inspektionen
Anwendungsbeispiele
Maisblatt
Mais-Wurzelspitze LS
Kürbisgewächs-Stamm LS
Weizensamen-Fluoreszenzschnitt
Auswahlhinweise
- 4K-Variante: Modelle mit „4K“ im Namen liefern 3840×2160 Auflösung.
- Hohe Bildrate: Varianten mit „1080P“ erreichen bis zu 60 fps für dynamische Szenen.
- Großer Sensor: Ausführungen mit IMX678 (1/1.8") bieten größeres Sichtfeld und Lichtempfindlichkeit.
- Kosteneffizienz: IMX415 oder IMX462 überzeugen mit starkem Preis-Leistungs-Verhältnis.
X7CAM4K8MPA Produktbroschüre
PDF-Format mit detaillierten technischen Daten, Maßzeichnungen und Anwendungshinweisen
Software-Downloads
Professionelle Bildgebungssoftware XCamView / ToupView / ToupLite
3D-Modell-Datei
STEP-Format für Systemintegrationsprojekte
X7CAM4K Multi-Interface-Kamera｜Lieferumfang #

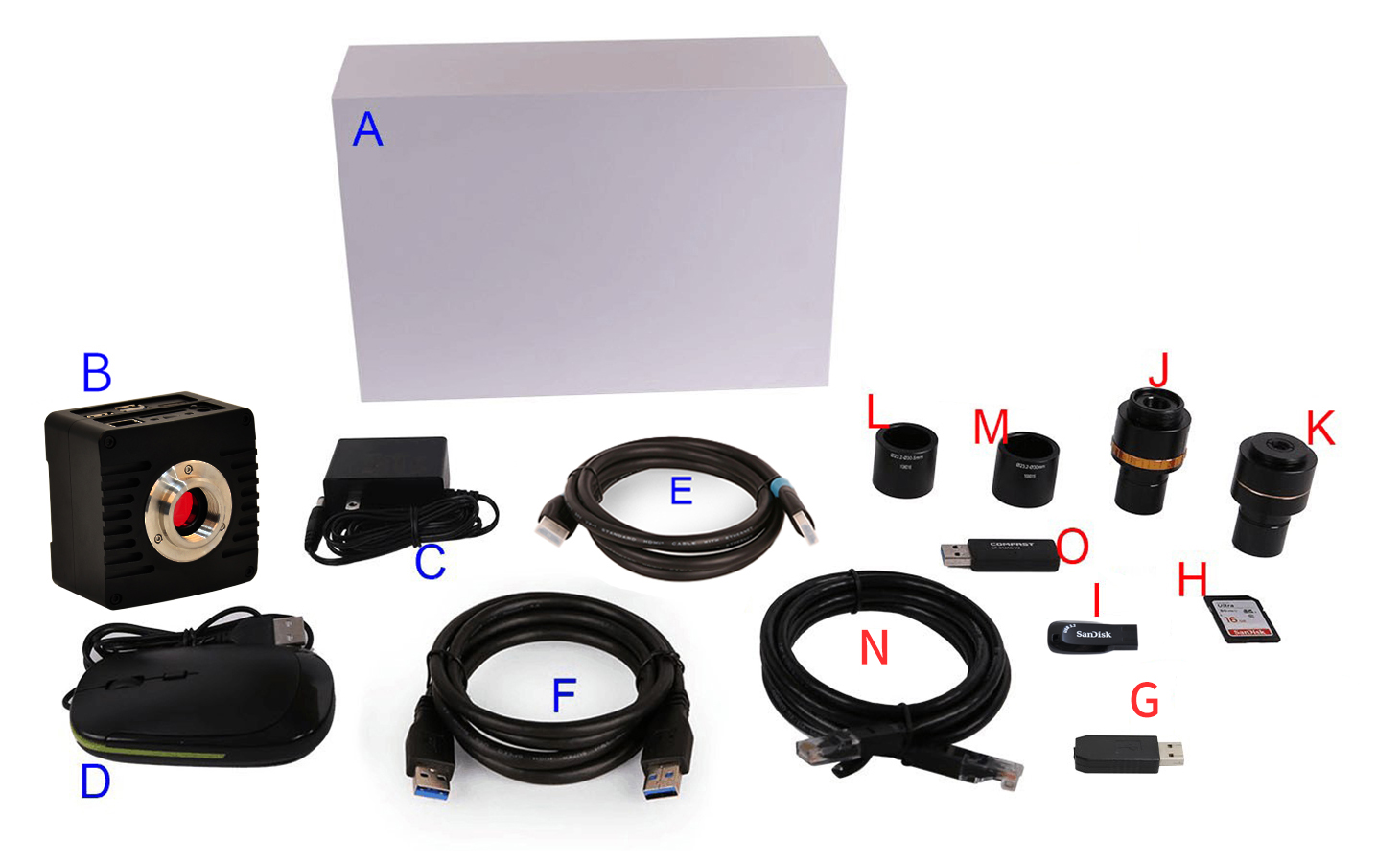

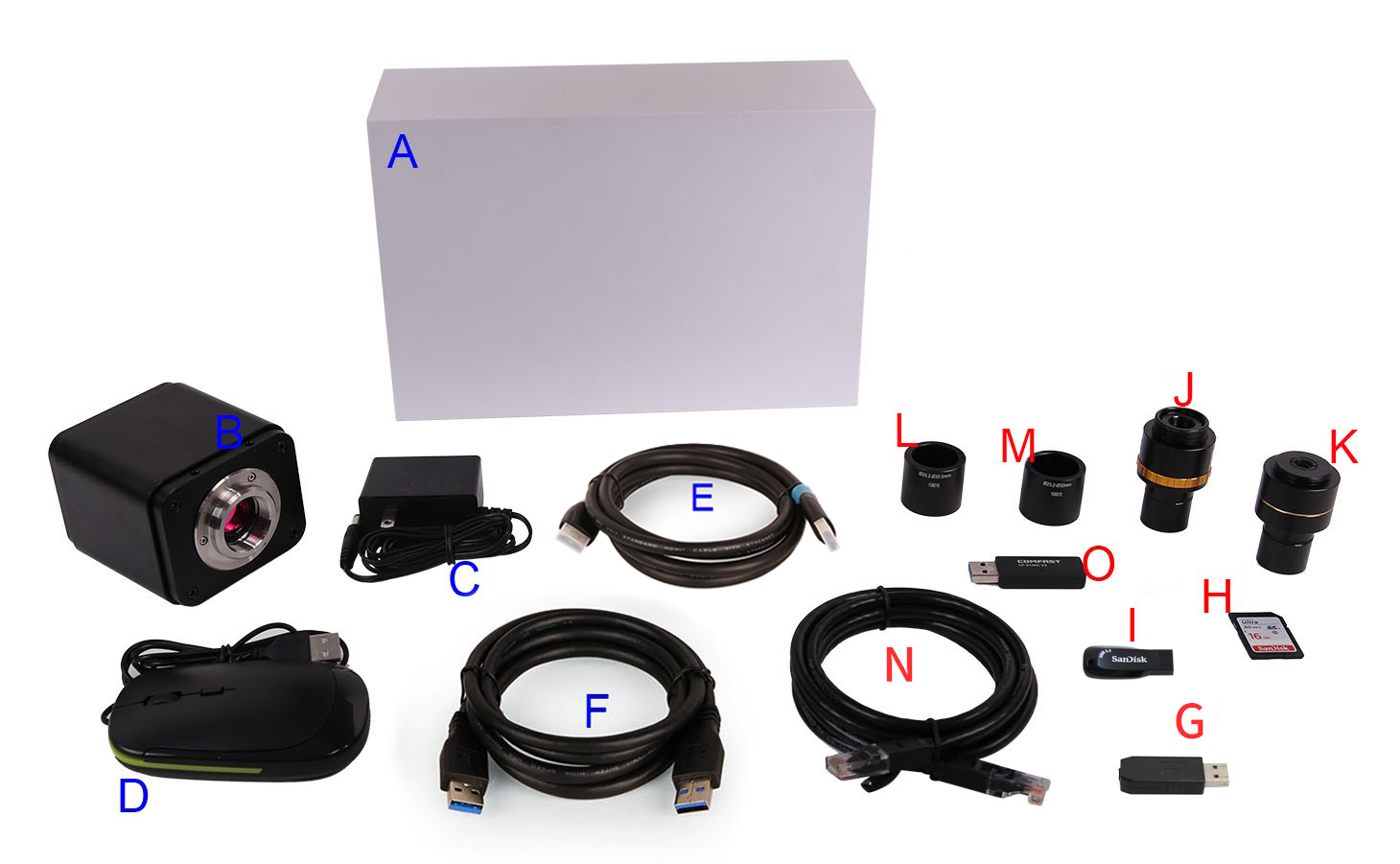

Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stück, ca. 1,57 kg/Box)
- B X7CAM4K Kameraserie ×1 (wahlweise kubisches oder flaches Gehäuse)
- C Netzteil: Eingabe AC 100–240 V 50/60 Hz; Ausgabe DC 12 V 1 A (GS12U12-P1I / GS12E12-P1I)
- D USB-Maus ×1
- E HDMI-2.0-Kabel ×1
- F Hochgeschwindigkeits-USB-2.0-A↔A-Datenkabel, vergoldet (2,0 m)
- G Treiber- und Anwendungs-CD (Ø12 cm)
Optionales Zubehör
- H SD-Karte (≥16 GB, Class 10)
- I Fokussierbarer Okularrohradapter 108001/AMA037, 108002/AMA050, 108003/AMA075
- J Fester Okularrohradapter 108005/FMA037, 108006/FMA050, 108007/FMA075
- K Okularadapterring Ø30 mm 108015
- L Okularadapterring Ø30,5 mm 108016
- M Mikrometer 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
- N USB-Flash-Laufwerk (Backup-Medium)
- O USB-WLAN-Adapter (erforderlich für WiFi-/AP-Modus)
X7CAM4K Multi-Interface-Kamera｜Produktabmessungen #

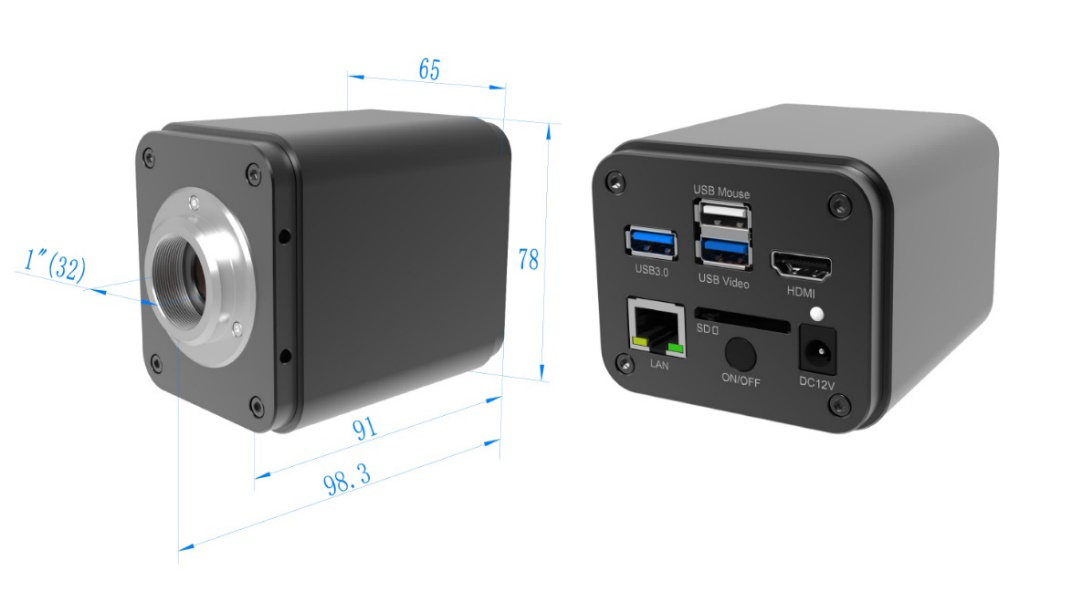

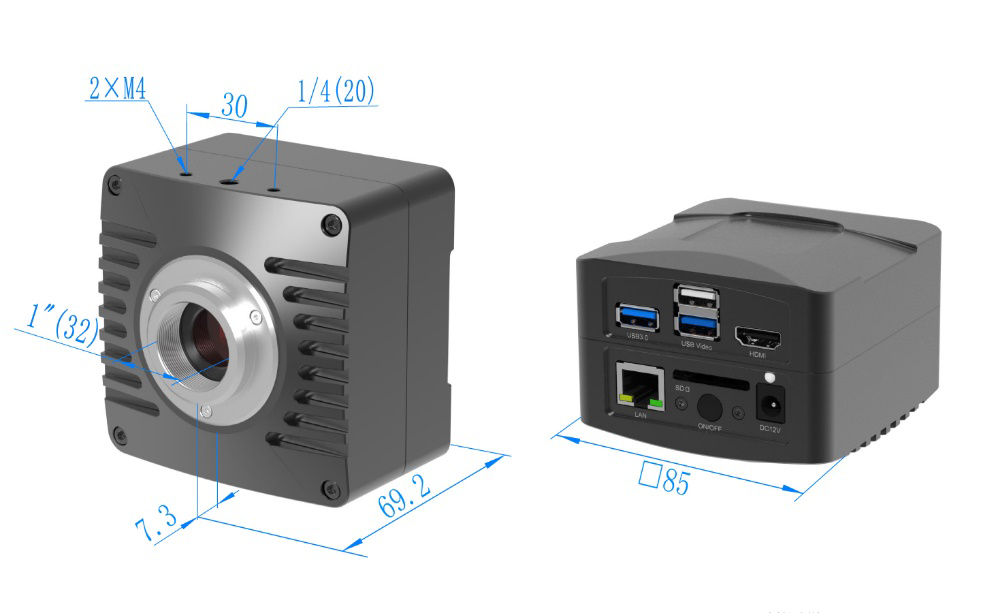

Abmessungen der kubischen und flachen Gehäusevarianten

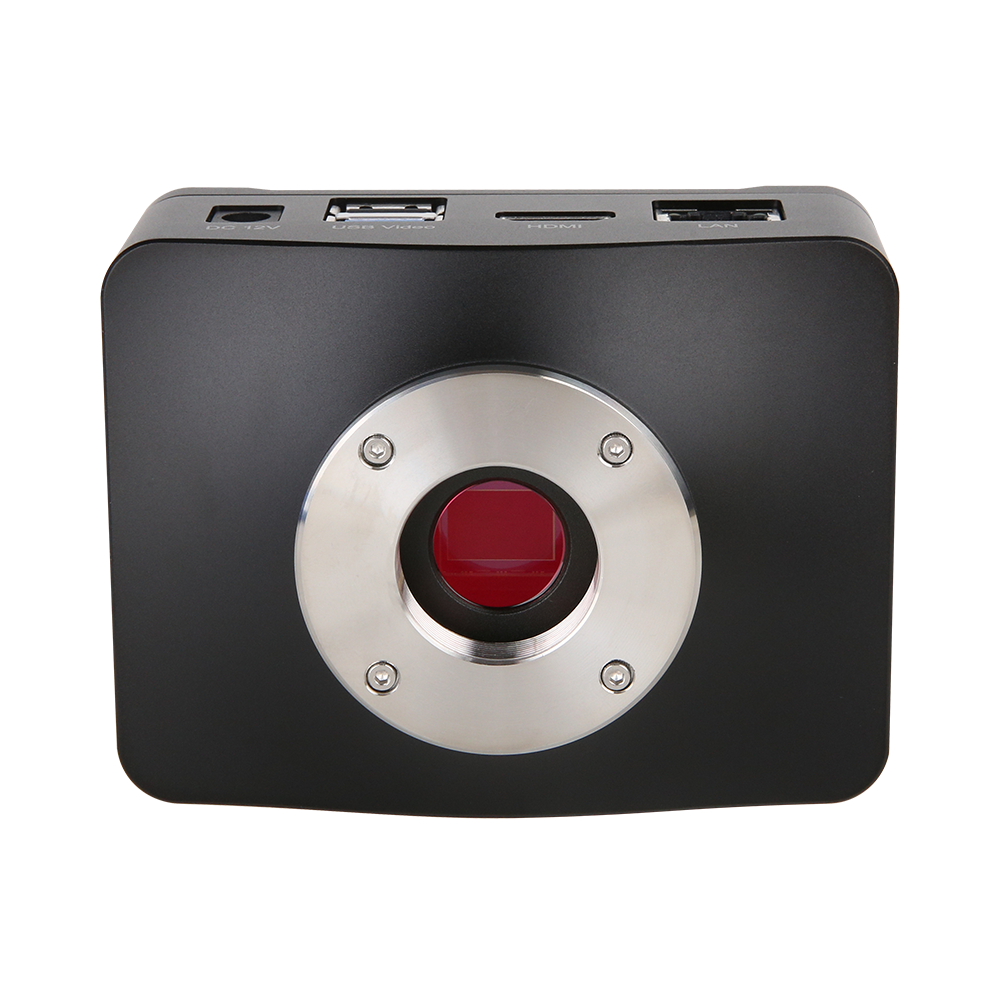

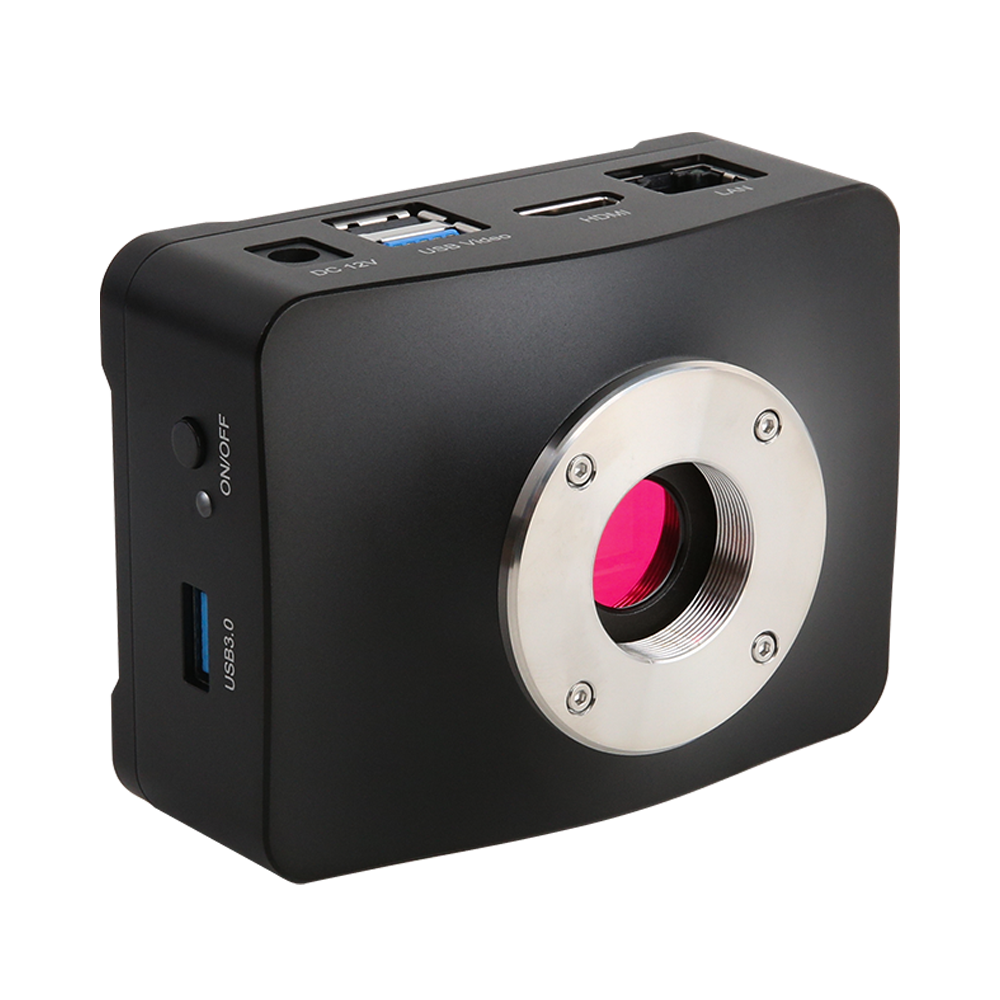

Darstellung der kubischen und flachen Gehäuseversion
Darstellung der kubischen und flachen Gehäuseversion
Bitte vor der Montage anhand der Maßzeichnung die Position der Halterungsbohrungen und die Ausrichtung der Schnittstellen prüfen.
Detaillierte Einführung
Die X7CAM4K Kameraserie von Tupu Optoelectronics ist eine vollständig PC-unabhängig arbeitende Multi-Interface-4K-HDMI-Kamera für die hochaufgelöste Bild- und Videoerfassung mit Stereo- sowie Biologischen Mikroskopen. Über LAN oder Wi-Fi lässt sich ein interaktives Mikroskopie-Lehr- und Kollaborationsnetzwerk aufbauen, das Unterricht, Forschungsteams und Mehrgeräte-Sharing unterstützt.
Die Serie nutzt den rückwärtig belichteten Sony Starvis 2 Hochsensitivitäts-CMOS, unterstützt die adaptive Umschaltung zwischen 4K- und 1080P-HDMI-Ausgabe und liefert 4K-60-fps-Ausgabe mit einer durchschnittlichen Latenz von 40 ms. Damit eignet sie sich hervorragend für Forschung, Lehre, industrielle Inspektion und Remote-Präsentationen.
Technische Merkmale
- Synchronisierte Mehrfachausgabe & Netzwerk-Kollaboration: Unterstützt parallele HDMI-4K60-, USB-3.0-, Gigabit-Ethernet- und Wi-Fi-Ausgabe für lokale Echtzeitdarstellung, PC-Erfassung sowie kabelgebundene und drahtlose Mehrgeräte-Kooperation
- Hochleistungsbildgebung mit Echtzeitoptimierung: Sony Starvis 2 Sensor kombiniert mit integrierter 3D-Rauschreduktion, Schärfeoptimierung, Gamma-Korrektur und Farbwiedergabe
- Intelligente Steuerung & effiziente Bedienung: Integriertes Sprachsteuerungsmodul (USB) für schnelle Foto-, Video- und Freeze-Befehle; automatische Uploads zu Servern werden unterstützt
- Umfassendes Dateimanagement & Advanced Imaging: Intuitive Oberfläche für Bild-/Videovergleich, Gegenüberstellung von Stand- und Bewegtbildern sowie Multi-Fokus-Fusion und Stitching
- Plattformökosystem & Integrationsunterstützung: Kompatibel mit ToupView/ToupLite unter Windows, macOS und Linux; Standard-SDKs stehen für Integration und Weiterentwicklung bereit
Zentrale Vorteile
-
1
Plug-and-Play mit vielseitiger Zusammenarbeit PC-unabhängig, unterstützt HDMI-, USB-, LAN- und Wi-Fi-Ausgabe für Multi-Endpoint-Kollaboration und flexible Deployments
-
2
4K-60-fps-Ausgabe mit geringer Latenz Durchschnittlich 40 ms Verzögerung für Echtzeitbeobachtung, Recording und Remote-Präsentationen
-
3
Intelligente Interaktion Sprachsteuerung und automatische Uploads vereinfachen Workflows und erhöhen die Effizienz
-
4
Professionelle Hardwareoptimierung 3D-Rauschreduktion, Gamma-Anpassung, Schärfeoptimierung und natürliche Farbwiedergabe sichern hohe Bildqualität
-
5
Plattformübergreifende Kompatibilität & Erweiterung Unterstützt gängige Betriebssysteme und SDKs – ideal für Forschung, Lehre und industrielle Qualitätssicherung
