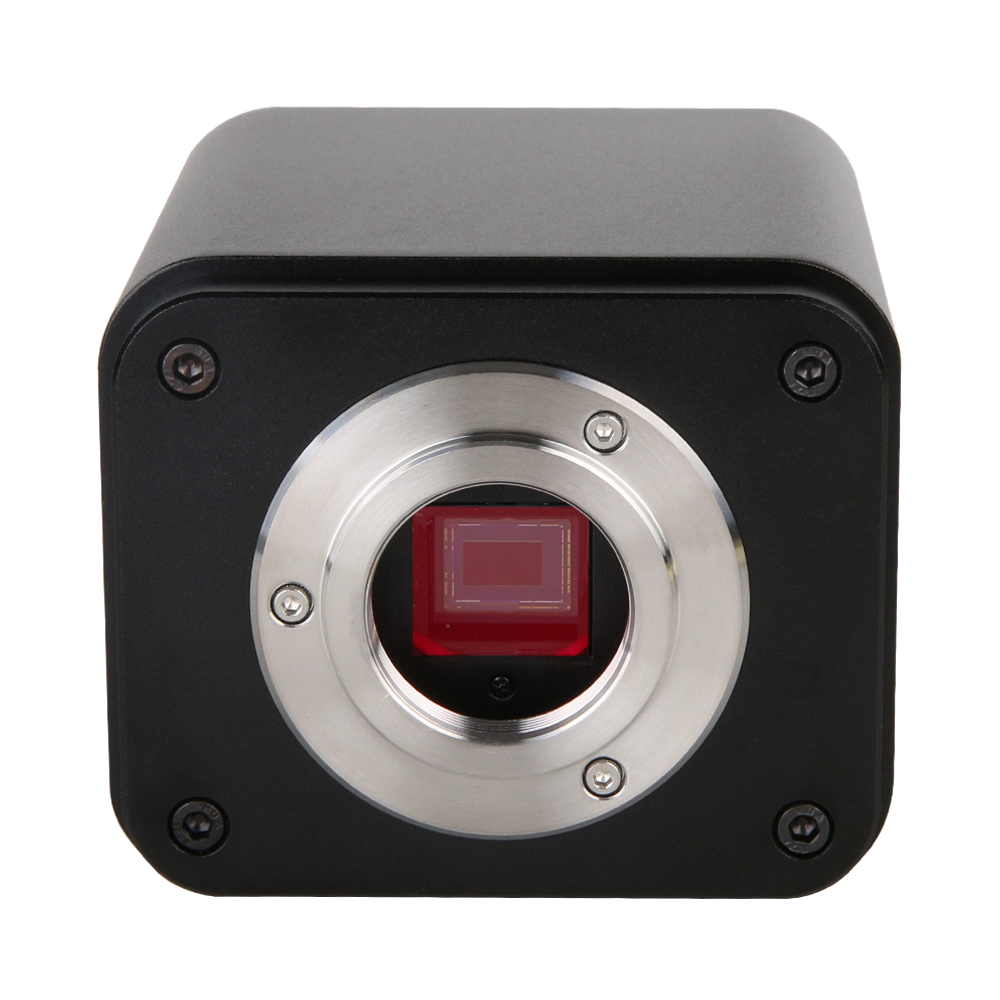

X8CAM4K16MPA
HDMI/USB3/LAN/Wi-Fi Mehrfachausgabe CMOS-Kamera
Die X8CAM4K-Serie integriert HDMI-, USB- und LAN-Schnittstellen und unterstützt die Erweiterung auf 5G Wi-Fi (AP/STA) über einen USB-Adapter. Das integrierte XCamView bietet Funktionen wie Messung, Tiefenschärfensynthese und Stitching. Das System unterstützt lokale MP4 (H.264) Videoaufzeichnung sowie JPEG/TIFF/RAW-Bildspeicherung und eignet sich für hochauflösende Bildgebung und Lehrvorführungen mit Plug-and-Play-Funktionalität.
Sensor
Sony IMX383 (C)Auflösung
16 MP (5440 × 3060)Bildrate
60fps@5440×3060Ausgänge

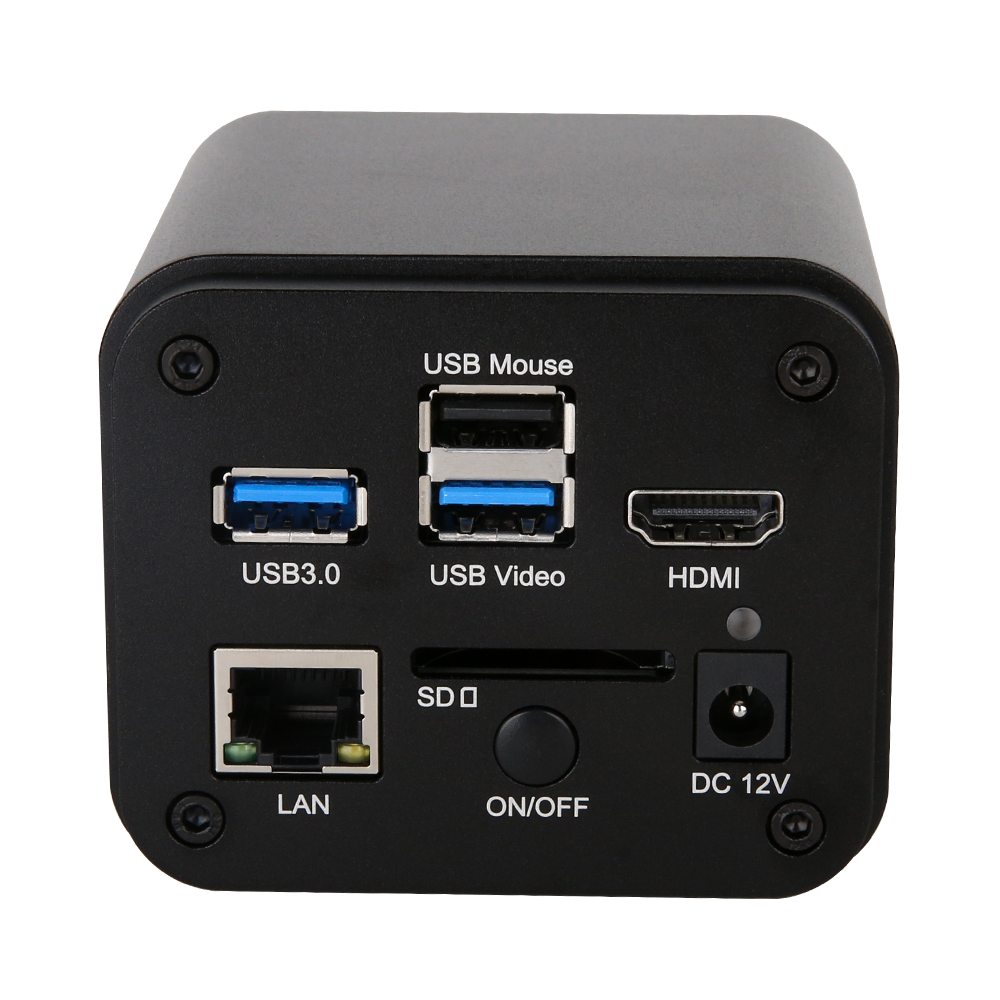

HDMI2.0 / USB3.0 / LAN / Wi-FiSchlüsselmerkmale
- Hochempfindliche 16 MP Bildgebung
- 4K/1080P HDMI-Synchronausgabe
- USB3.0/Netzwerk Multi-Terminal-Zugriff
- Echtzeit-Bild- und Videospeicherung
- Multi-Software-Plattform-Kompatibilität
Produktdetails
X8CAM4K16MPA Technische Spezifikation
| Schlüsselparameter | |
| Produktmodell | X8CAM4K16MPA |
| Produktserie | HDMI/USB3/LAN/Wi-Fi Mehrfachausgabe CMOS-Kamera |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX383 (C) |
| Sensorgröße | 1/1.1" (13.06 × 7.34 mm) |
| Diagonale | 15,0 mm (berechnet) |
| Pixelgröße | 2.4 µm × 2.4 µm |
| Auflösung | 16 MP (5440 × 3060) |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Leistungsparameter | |
| Bildrate | 60fps@5440×3060 |
| Ausgangsschnittstellen | HDMI2.0, USB3.0, LAN, Wi-Fi |
| Objektivanschluss | C-Mount |
| Speicherunterstützung | SD-Karte, USB-Stick |
| Softwareunterstützung | XCamView, ToupView, ToupLite |
| Physikalische Parameter | |
| Stromversorgung | DC 12 V / 1 A |
| Abmessungen | 130 × 120 × 60 mm |
| Gewicht | ≈1.0 kg |
| Umgebungsparameter | |
| Betriebstemperatur | -10 °C ~ +50 °C |
| Weitere Informationen | |
| Unterstützte Betriebssysteme | Windows, macOS, Linux |
| Zertifizierung | CE, FCC, RoHS |
Produktübersicht
X8CAM4K16MPA ist eine Multi-Interface-Kamera für hochauflösende Echtzeitbildgebung und kombiniert Optik, Elektronik sowie Software in einem System. Die wichtigsten Highlights:
- Plug-and-Play：HDMI-Video ohne PC direkt anzeigen – Beobachten und Dokumentieren in einem Schritt.
- USB-Sprachsteuerung：Sprachbefehle für Aufnahme, Video, Freeze und mehr lassen die Hände frei.
- Barcode-Trigger：Fotos per Barcodescanner, ideal für Serienaufnahmen und Rückverfolgbarkeit.
- Intelligente Messfunktionen：XCamView bietet automatische Kantenerkennung, Parallel- und Rechteckmessungen.
- Lokale Speicherung & Vergleich：USB-Speicher, lokale Wiedergabe sowie Bild- und Videovergleich erleichtern die Analyse.
- Leistungsstarke ISP-Verarbeitung：Dunkelbereichsverstärkung, Schärfung und 3D-Rauschunterdrückung verbessern Details.
- Schneller Szenenwechsel：Voreinstellungen für Bio- und Stereomikroskope lassen sich sofort umschalten.
Kernleistungsindikatoren
4K
Videoauflösung
60fps
Maximale Bildrate
Mehrfachschnittstellen
HDMI-/USB-Ausgabe
16 MP (5440 × 3060)
Sensorauflösung
Erweiterte Funktionsmerkmale
Sprachsteuerung
USB-Sprachmodul für komfortable Bedienung ohne Hände.
Barcode-Trigger
Serienaufnahmen per Barcodescanner, ideal für Rückverfolgbarkeit.
Intelligente Messfunktionen
Automatische Kantenerkennung und Messwerkzeuge steigern Präzision und Tempo.
ISP-Optimierung
Leistungsstarke Signalverarbeitung verbessert Dynamik und reduziert Rauschen.
Empfehlung
X8CAM4K16MPA verbindet Plug-and-Play-Bedienung, flexible Steueroptionen und starke Bildverarbeitung – ideal für anspruchsvolle Live-Mikroskopie. Sprachsteuerung und Barcode-Trigger beschleunigen die Abläufe und machen das System zur ersten Wahl für Lehre, industrielle Prüfung und wissenschaftliche Dokumentation.
Anwendungsszenarien
Materialanalyse.
Materialanalyse.
Elektronikfertigung
Elektronikfertigung
Mikroskopische Bildgebung
Mikroskopische Bildgebung
Anwendungsbeispiele
X8CAM4K22MPA-Aufnahme: Maisstamm C.S
X8CAM4K22MPA-Aufnahme: Rhizopus W.M
X8CAM4K22MPA-Aufnahme: Baumwollnarbe Querschnitt
X8CAM4K16MPA-Aufnahme: FPC-Leiterbahn
X8CAM4K16MPA-Aufnahme: Legierungsmesserkopf
X8CAM4K16MPA-Aufnahme: Leiterplatte
X8CAM4K16MPA-Aufnahme: Probe
LCD-Display leitfähige Partikel (DIC)
LCD-Display leitfähige Partikel (DIC)
Metallprobe
Halbleiterprobe
Auswahlhinweise
- 4K-Variante: Modelle mit „4K“ im Namen liefern 3840×2160 Auflösung.
- Hohe Bildrate: Varianten mit „1080P“ erreichen bis zu 60 fps für dynamische Szenen.
- Großer Sensor: Ausführungen mit IMX678 (1/1.8") bieten größeres Sichtfeld und Lichtempfindlichkeit.
- Kosteneffizienz: IMX415 oder IMX462 überzeugen mit starkem Preis-Leistungs-Verhältnis.
X8CAM4K16MPA Produktbroschüre
PDF-Format mit detaillierten technischen Daten, Maßzeichnungen und Anwendungshinweisen
Software-Downloads
Professionelle Bildgebungssoftware XCamView / ToupView / ToupLite
3D-Modell-Datei
STEP-Format für Systemintegrationsprojekte

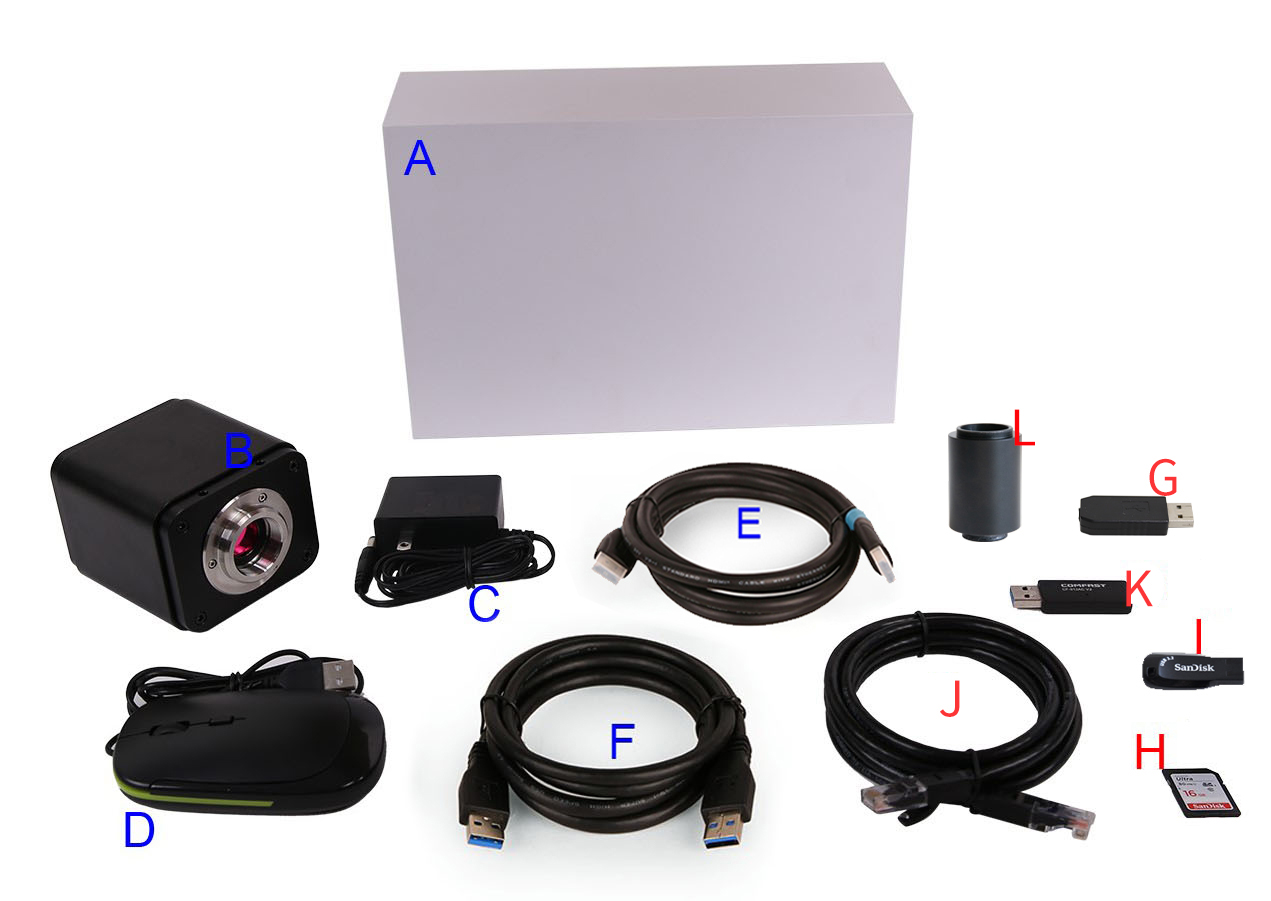

X8CAM4K Multi-Interface-Kamera｜Lieferumfang #
Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stück, ca. 1,57 kg/Box)
- B X8CAM4K Kameraserie ×1 (kubisch oder flach – bitte bei Bestellung angeben)
- C Netzteil: Eingabe AC 100–240 V 50/60 Hz; Ausgabe DC 12 V 1 A (GS12U12-P1I / GS12E12-P1I, UL/CUL/BSMI/CB/FCC/TUV(GS)/CE/RoHS)
- D USB-Maus ×1
- E HDMI-2.0-Kabel ×1
- F Hochgeschwindigkeits-USB-2.0-A↔A-Datenkabel, vergoldet (2,0 m)
- G Treiber- und Anwendungs-CD (Ø12 cm)
Optionales Zubehör
- H SD-Karte (≥16 GB, Class 10)
- I Fokussierbarer Okularrohradapter 108001/AMA037, 108002/AMA050, 108003/AMA075
- J Fester Okularrohradapter 108005/FMA037, 108006/FMA050, 108007/FMA075
- K Okularadapterring Ø30 mm 108015
- L Okularadapterring Ø30,5 mm 108016
- M Mikrometer 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
- N USB-Flash-Laufwerk (Backup-Medium)
- O USB-WLAN-Adapter (erforderlich für WiFi-/AP-Modus)

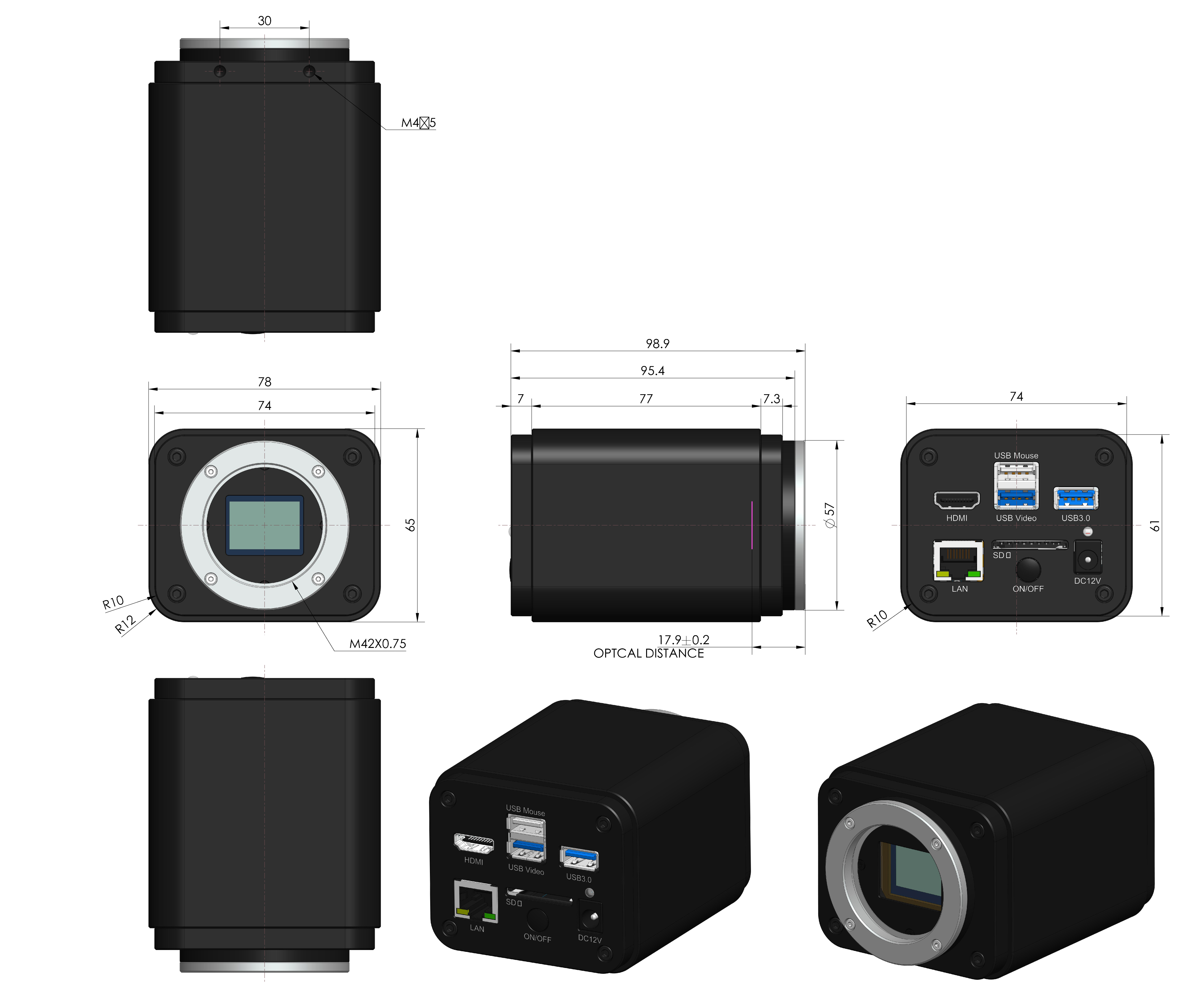

X8CAM4K Multi-Interface-Kamera｜Produktabmessungen #
Abmessungen der kubischen und flachen Gehäusevarianten
Gehäusezeichnungen für kubische und flache Variante (Abb. 3-33 / 3-34)
Bitte vor der Montage anhand der Maßzeichnung die Position der Halterungsbohrungen und die Ausrichtung der Schnittstellen prüfen.
Detaillierte Einführung
Die X8CAM4K Kameraserie von Tupu Optoelectronics ist eine 4K-CMOS-Mikroskopkamera mit HDMI-, USB- und Ethernet-Mehrfachausgabe. Sie arbeitet eigenständig oder am Computer und eignet sich für Stereo- und Biologische Mikroskope sowie andere C-Mount-Optiksysteme, um 4K-Ultra-HD-Bilder und -Videos zu erfassen.
Sie nutzt den rückwärtig belichteten Sony Starvis 2 Hochsensitivitäts-CMOS, unterstützt 4K-/1080P-HDMI-Liveausgabe, USB-3.0-Highspeed-Übertragung und Netzwerk-Kollaboration und verfügt über das integrierte XCamView-Steuersystem für Touch- oder Mausbedienung – ideal für Forschung, Lehre und industrielle Inspektion.
Technische Merkmale
- Mehrfachausgabe für vielseitige Szenarien: Unterstützt 4K-HDMI-, USB-3.0- und Ethernet-Ausgänge für lokale Echtzeitdarstellung, PC-Erfassung und kollaborative Netzwerkszenarien
- 4K-Bildqualität mit Hardwareoptimierung: Rückwärtig belichteter Sony Starvis 2 CMOS mit integrierter 3D-Rauschreduktion, Gamma-Anpassung, Schärfeoptimierung und präziser Farbwiedergabe
- Integrierte XCamView-Steuerung: Bedienung per Touchscreen oder Maus; Aufnahmen lassen sich direkt auf SD-Karten oder USB-Speicher sichern
- Plattformübergreifende Software-Unterstützung: In Verbindung mit ToupView/ToupLite stehen Messung, Stitching, Multi-Fokus-Fusion, Rauschminderung und Fluoreszenzverarbeitung zur Verfügung
- Industriegeeignetes Design: Robustes Metallgehäuse und effizientes Thermomanagement ermöglichen dauerhaften Einsatz in Forschung und Industrie
Zentrale Vorteile
-
1
Vielseitige Zusammenarbeit Parallele HDMI-, USB- und Ethernet-Ausgabe ermöglicht Standalone-Betrieb oder integrierte Lehr- und Forschungssysteme
-
2
4K-Ultra-HD mit geringem Rauschen Sony Starvis 2 Sensor bietet hohen Dynamikumfang und präzise Farbwiedergabe
-
3
Plug-and-Play mit integrierter Steuerung XCamView ermöglicht Touch- und Mausbedienung, ganz ohne PC
-
4
Umfangreiche Forschungsfunktionen Mit ToupView stehen Messung, Stitching, Multi-Fokus- und Fluoreszenzverarbeitung bereit
-
5
Breites Anwendungsspektrum Ideal für „HDMI/USB/Ethernet Mikroskopkamera“, „4K C-Mount Mikroskopkamera“, „Forschungs- und Lehr-Bildgebungssysteme“ sowie „Sony Starvis Hochsensitivitätskameras“
