X8CAM4K8MPB_MR
Modulare HDMI/NETWORK/USB-Mehrfachausgabekamera

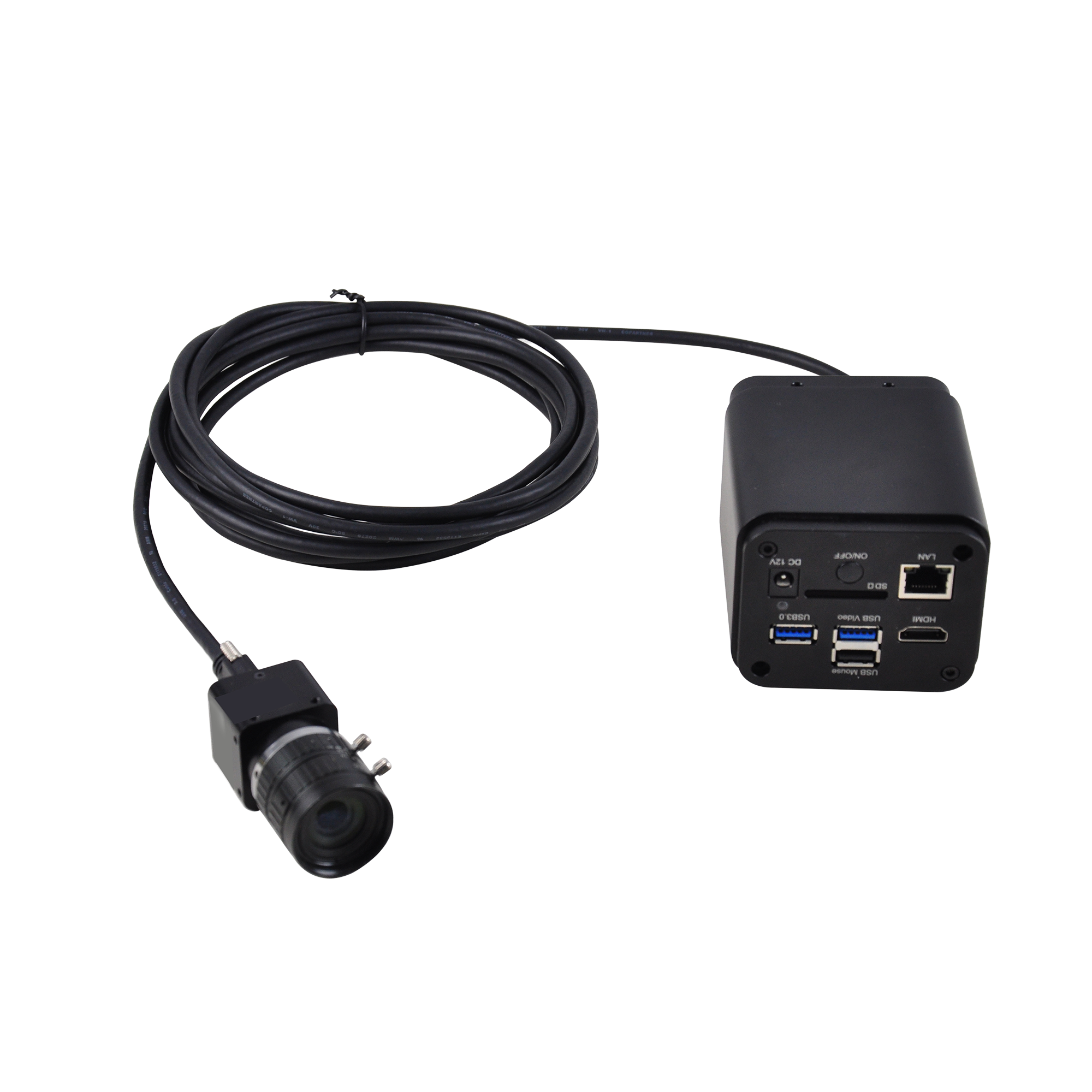

Die X8CAM4K_MR-Serie ist eine von ToupTek entwickelte modulare HDMI-Kamera mit getrennter Bildaufnahme- und Haupteinheit. Beide Module werden über ein USB3.0-Kabel mit USB3.0-A-auf-Micro-B-Schraubverriegelung verbunden, wobei die Übertragungsstrecke bis zu 10 m betragen kann. Das getrennte Design erleichtert die Integration der kompakten Bildaufnahme-Subeinheit in branchenspezifische Systeme, während die externe Haupteinheit komfortabel mit Monitoren oder Computern verbunden werden kann.
Sensor
Sony IMX585(C)Auflösung
8MP (3840×2160)Bildrate
HDMI2.0: 60fps@3840×2160, 60fps@1920×1080; Videoaufnahme: 60fps@3840×2160, 60fps@1920×1080, 60fps@1280×720; USB3.0: 30fps@3840×2160, 45fps@2688×1512, 60fps@1920×1080; NETWORK: 30fps@3840×2160, 60fps@1920×1080, 60fps@1280×720Ausgänge
HDMI2.0 / USB3.0 / LAN / Wi-Fi / SD / USB VideoSchlüsselmerkmale
- Getrennte Langstreckenübertragung bis 10 m
- 4K 60 fps HDMI mit 100 ms niedriger Latenz
- Netzwerkspeicherung
- RAW-Bilderfassung
- Focus-Stacking in Echtzeit
- Stitching in Echtzeit
Produktdetails
X8CAM4K8MPB_MR Technische Spezifikation
| Schlüsselparameter | |
| Produktmodell | X8CAM4K8MPB_MR |
| Produktserie | Modulare HDMI/NETWORK/USB-Mehrfachausgabekamera |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX585(C) |
| Sensorgröße | 1/1.2" (11.14×6.26 mm) |
| Diagonale | 1/1.2" |
| Pixelgröße | 2.9 µm × 2.9 µm |
| Auflösung | 8MP (3840×2160) |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Leistungsparameter | |
| Bildrate | HDMI2.0: 60fps@3840×2160, 60fps@1920×1080; Videoaufnahme: 60fps@3840×2160, 60fps@1920×1080, 60fps@1280×720; USB3.0: 30fps@3840×2160, 45fps@2688×1512, 60fps@1920×1080; NETWORK: 30fps@3840×2160, 60fps@1920×1080, 60fps@1280×720 |
| Ausgangsschnittstellen | HDMI2.0, USB3.0, LAN, Wi-Fi, SD, USB Video |
| Objektivanschluss | C-Mount-Anschluss |
| Speicherunterstützung | SD-Karte, USB-Stick, USB-SSD |
| Softwareunterstützung | XCamView, ToupView, ToupLite, iOS/Android |
| Physikalische Parameter | |
| Stromversorgung | DC 12 V / 1 A oder höher |
| Bauform | Getrenntes Design mit Haupteinheit und Bildaufnahme-Subeinheit |
| Gewicht | ca. 2 kg |
| Umgebungsparameter | |
| Betriebs-/Lagertemperatur | -10 °C bis 50 °C, Lagerung -20 °C bis 60 °C |
| Betriebs-/Luftfeuchte | Betrieb 30–80 % RH, Lagerung 10–60 % RH |
| Weitere Informationen | |
| Unterstützte Betriebssysteme | Windows XP/Vista/7/8/8.1/10/11, Linux, macOS, Android, iOS |
| Zertifizierung | CE, FCC |
Produktübersicht
X8CAM4K8MPB_MR ist eine modulare Multi-Interface-4K-Kamera für Systemintegration mit folgenden Vorteilen:
- Separates Design: Haupt- und Aufnahmeeinheit sind über verriegelbare USB-3.0-Kabel (bis 10 m) verbunden und lassen sich kompakt in Systeme integrieren.
- Multi-Interface-Ausgabe: 4K-HDMI, Netzwerk und USB liefern synchronisierte Streams mit automatischem 4K/1080p-Switching.
- Geringe Latenzübertragung: 4K60-HDMI-Ausgabe mit rund 100 ms durchschnittlicher Latenz für Echtzeitdarstellung.
- Lokaler und externer Speicher: Unterstützt SD-Karten, USB-Sticks und externe USB3.0-SSDs inklusive lokaler Vorschau, Wiedergabe und Auto-Save bei Stromausfall.
- Vielfältige Bildformate: Unterstützt JPEG, TIFF, PNG und RAW für Dokumentation, Analyse und Nachbearbeitung.
- Netzwerk-Upload und Netzwerkspeicher: Aufnahmen lassen sich automatisch an Server oder Netzlaufwerke übertragen – ideal für zentrale Datenverwaltung.
- Sprachsteuerung: Mit USB-Sprachmodul Kamera per Sprachbefehl auslösen, aufnehmen oder einfrieren.
- Erweiterte Bildverarbeitung: Focus-Stacking, Bildstitching, ROI-Weißabgleich, 3D-Rauschunterdrückung und neuronale Netzwerk-Anpassung liefern detailreiche Ergebnisse.
Kernleistungsindikatoren
4K@60fps
HDMI-Ausgabe
10 m
Maximale Übertragungsdistanz
100ms
Durchschnittliche Latenz
8MP
Auflösung
Erweiterte Funktionsmerkmale
Live-Focus-Stacking
Live-Focus-Stacking sorgt für große Tiefenschärfe bei Video und Standbild.
Live-Stitching
Live-Stitching erzeugt nahtlose Gesamtbilder mit hoher Auflösung in Echtzeit.
Netzwerk- und SSD-Workflow
Netzwerkspeicherung, Server-Upload und Auto-Save auf USB-SSD sichern Daten auch in langen oder unterbrechungsgefährdeten Aufnahmesitzungen.
Intelligente Analyse und Messung
XCamView bietet automatische Kantenerkennung, Messfunktionen und Unterstützung für kundenspezifische neuronale Netzwerkfunktionen wie Erkennung und Zählung.
Empfehlung
X8CAM4K8MPB_MR überzeugt mit modular getrenntem Erfassungskopf, Mehrschnittstellen-Ausgabe und integrierten Speicher- sowie Analysefunktionen – optimal für Integrationsprojekte. Eine Übertragungsdistanz von bis zu 10 m bei kompakter Sensor-Unit prädestiniert das System für Mikroskopie, industrielle Qualitätssicherung und eingebettete OEM-Lösungen.
Anwendungsszenarien
Mikroskopische Integration
Integration in Bio-, Stereo- und Fluoreszenzmikroskope für hochwertige Bildgebung.
Industrielle Inspektion
PCB-, Halbleiter- und Präzisionsprüfungen sowie Oberflächeninspektion.
Netzwerkanwendungen
Remote-Mikroskopie, Online-Lehre, Qualitätsmonitoring und Cloud-Archivierung.
Fernüberwachung
Labormonitoring, Produktionsüberwachung und 24/7-Sicherheitssysteme.
Anwendungsbeispiele

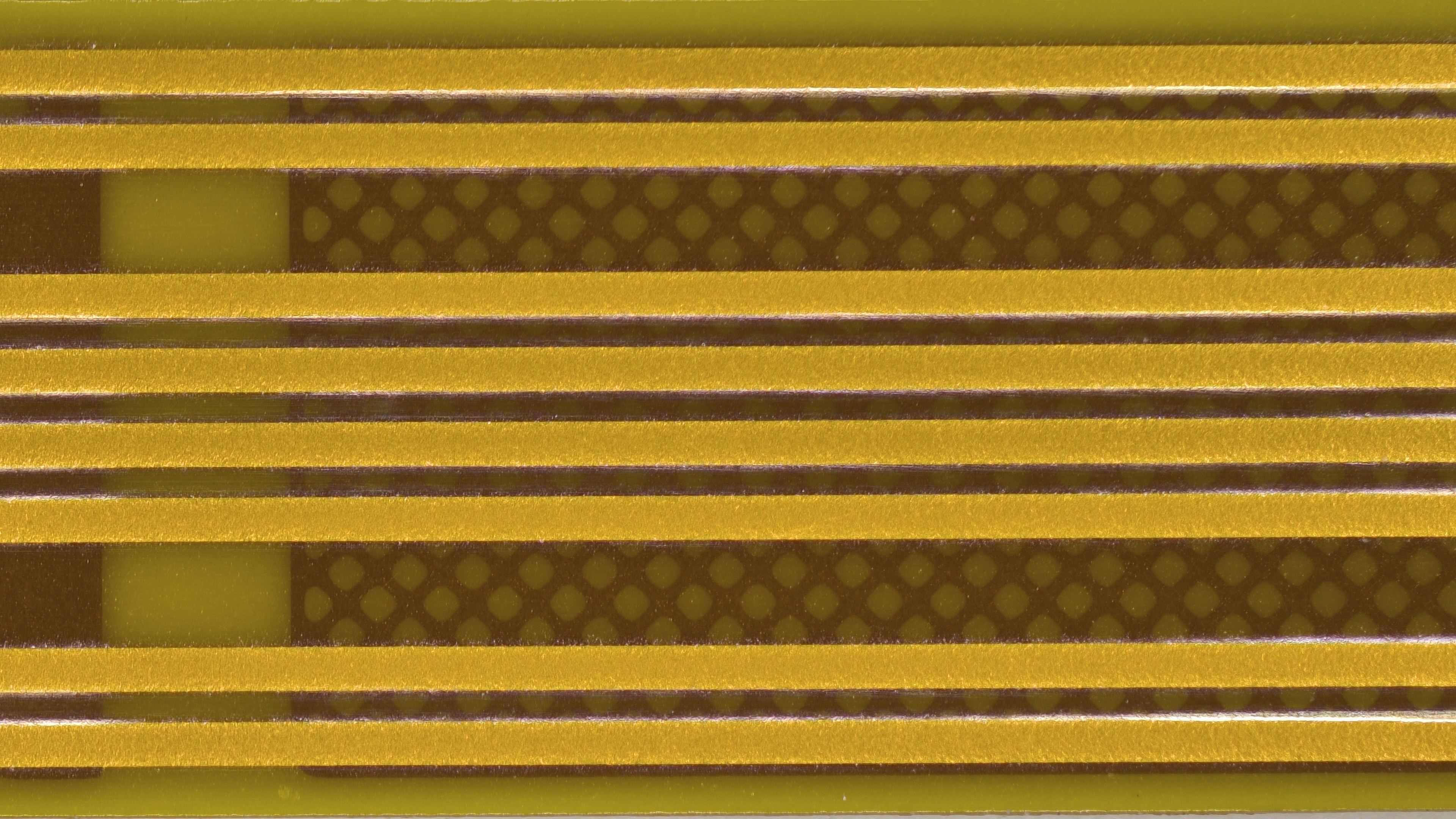

Von X8CAM4K8MPC_MR aufgenommenes FPC-Flex-PCB
Von X8CAM4K8MPC_MR aufgenommener Zahn
Von X8CAM4K8MPC_MR aufgenommene Zellen

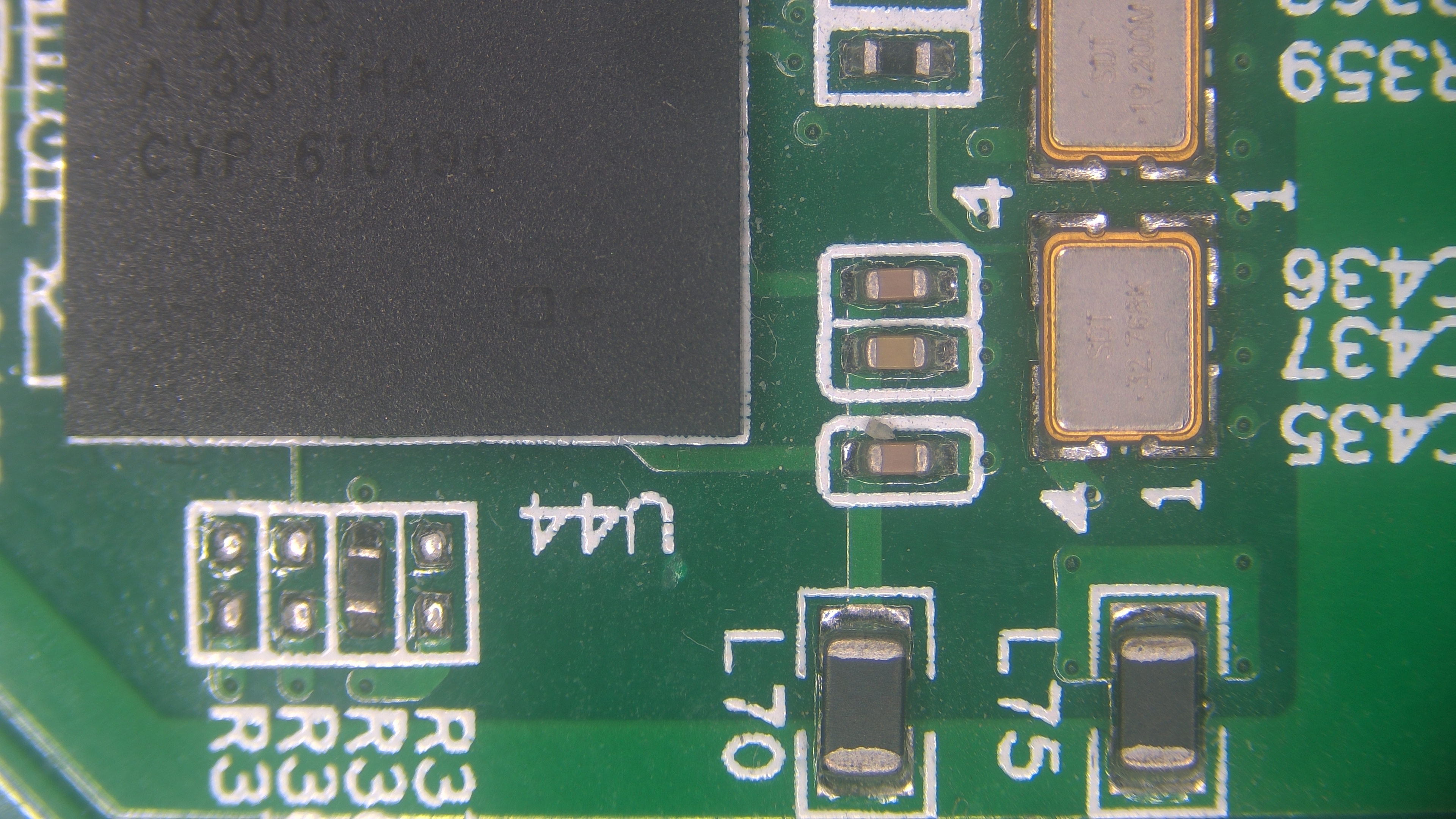

Von X8CAM4K8MPC_MR aufgenommene Leiterplatte
Auswahlhinweise
- Fein strukturierte Standardproben: Wählen Sie X8CAM4K8MPC_MR mit Sony-IMX678-Sensor für hohe Detailtreue bei kompaktem Sensorformat.
- Größeres Bildfeld: Wählen Sie X8CAM4K8MPB_MR mit Sony-IMX585-Sensor für größeres Sensorformat und stärkere Lichtausbeute.
- Systemintegration: Das getrennte Design eignet sich besonders für Embedded-Integration; die Bildaufnahme-Subeinheit bleibt im Gerät, die Haupteinheit kann extern platziert werden.
- Daten- und Netzwerk-Workflows: Unterstützt Netzwerkübertragung, Netzwerkspeicherung und Server-Upload für Remote-Bedienung und zentrale Archivierung.
Modellvergleich
| Parameter | X8CAM4K8MPC_MR | X8CAM4K8MPB_MR |
|---|---|---|
| Sensor | Sony IMX678(C) | Sony IMX585(C) |
| Sensorgröße | 1/1.8" | 1/1.2" |
| Pixelgröße | 2.0 µm × 2.0 µm | 2.9 µm × 2.9 µm |
| Hauptvorteil | Feinere Pixelstruktur für detailreiche 4K-Dokumentation | Größeres Sensorformat für höheres Signalniveau und größeres Bildfeld |
X8CAM4K8MPB_MR Produktbroschüre
PDF-Format mit detaillierten technischen Daten, Maßzeichnungen und Anwendungshinweisen
Software-Downloads
Professionelle Bildgebungssoftware XCamView / ToupView / ToupLite
3D-Modell-Datei
STEP-Format für Systemintegrationsprojekte

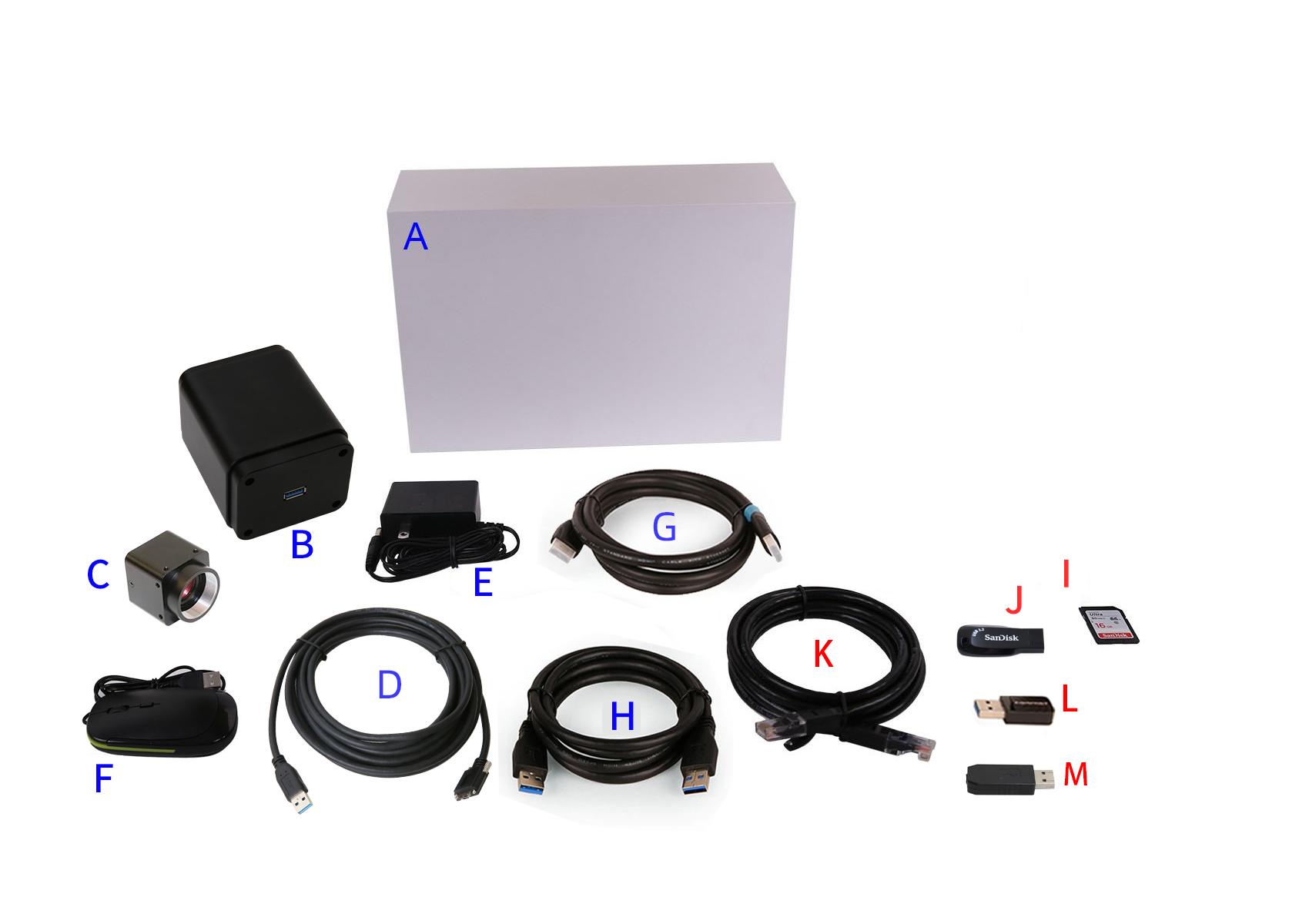

X8CAM4K_MR Multi-Modul-Kameraset | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stk., ca. 2,0 kg/Box)
- B X8CAM4K_MR Haupteinheit ×1
- C X8CAM4K_MR Bildaufnahme-Subeinheit ×1
- D USB3.0 A-Stecker auf Micro-B Datenkabel mit Schraubverriegelung (4,5 m)
- E Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 1 A; US POWER-U-12V1A (MSA-C1000IC12.0-12H-US), EU POWER-E-12V1A (MSA-C10001C12.0-12H-DE), UK POWER-UK-12V1A (NGE12I12-P1J)
- F USB-Maus ×1
- G HDMI-2.0-Kabel
- H USB3.0 A-Stecker ↔ A-Stecker, vergoldet (1,5 m)
Optionales Zubehör
- I SD-Karte (mind. 16 GB, Class 10)
- J USB-Stick
- K Ethernet-Kabel
- L USB-WLAN-Adapter (für Wi-Fi-Modus; Gehäuseform je nach Modell leicht unterschiedlich)
- M USB-Sprachsteuerungsmodul
X8CAM4K_MR Multi-Modul-Kameraset | Produktabmessungen #

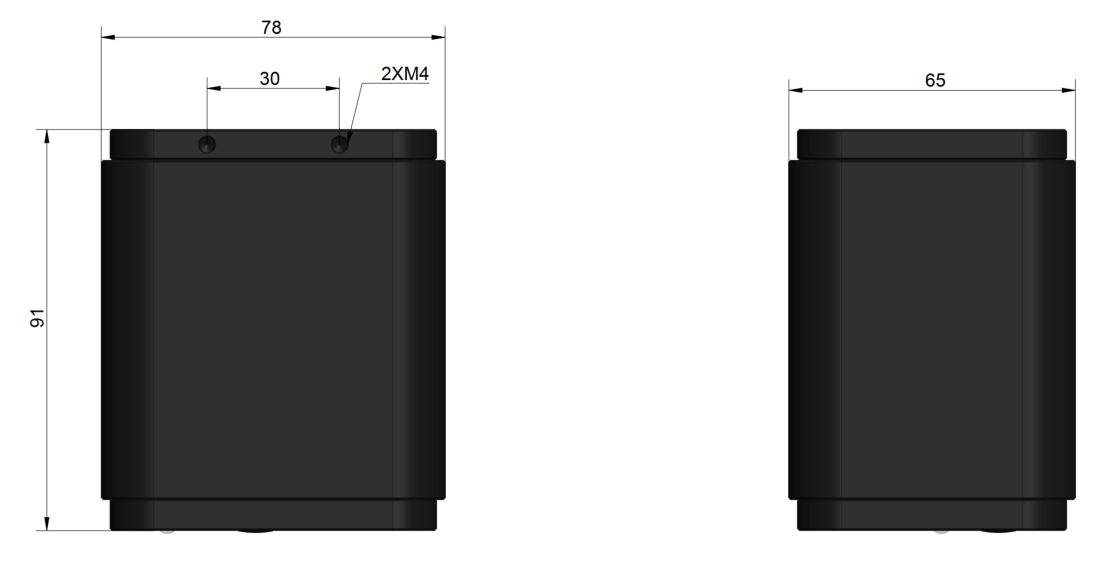

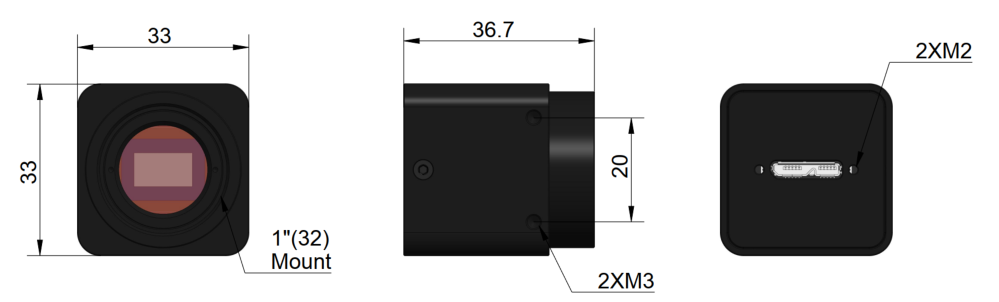

Abmessungen von Bildaufnahme-Subeinheit und externer Haupteinheit
Die endgültigen Abmessungszeichnungen können später direkt durch dieselben Dateinamen ersetzt werden.
Produktvorstellung
Die X8CAM4K_MR-Serie ist eine professionelle 4K-C-Mount-Kamera mit getrenntem Bildaufnahme- und Hauptmodul für HDMI-, Netzwerk- und USB-Ausgabe. Durch das modulare Langstreckendesign kann die kompakte Bildaufnahme-Subeinheit in kundenspezifische Geräte integriert werden, während die externe Haupteinheit für Bedienung, Anzeige und Speicherung zugänglich bleibt.
Detaillierte Einführung
- Getrenntes Langstreckendesign: Hauptgerät und Bildaufnahme-Subeinheit sind über ein USB3.0-A-auf-Micro-B-Kabel mit Schraubverriegelung verbunden; die maximale Leitungslänge beträgt 10 m.
- 4K Multi-Interface-Ausgabe: HDMI 2.0, USB 3.0 und NETWORK arbeiten parallel; HDMI schaltet adaptiv zwischen 4K und 1080P um.
- Niedrige Latenz: Die HDMI-Ausgabe unterstützt 4K bei 60 fps mit einer durchschnittlichen Latenz von rund 100 ms.
- Professionelle Datenspeicherung: Bilder und Videos lassen sich auf SD-Karte, USB-Stick, externer USB3.0-SSD oder im Netzwerk speichern; bereits aufgezeichnete Videos werden bei plötzlichem Stromausfall automatisch gesichert.
- Umfangreiche Bildverarbeitung: Unterstützt JPEG, TIFF, PNG und RAW, leistungsstarken ISP mit Schärfung, 3D-Rauschunterdrückung, ROI-Weißabgleich, Focus-Stacking und Stitching in Echtzeit.
- Intelligente Erweiterung: Kundenspezifische Entwicklung auf Basis neuronaler Netzwerkfunktionen wie Zielerkennung, Zählung und Inspektion wird unterstützt.
- Benutzerfreundliche Steuerung: XCamView bietet Dateiverwaltung, Bildvergleich, Bild-zu-Live-Video-Vergleich, automatische Kantenerkennung und Messung; ToupView/ToupLite sowie iOS/Android-Apps ergänzen den Workflow.
- Sprachbedienung: Ein USB-Sprachsteuerungsmodul erlaubt das Auslösen von Foto, Video und Freeze per Sprachbefehl.
Kernvorteile
Separates System für OEM-Integration
Die kompakte Bildaufnahme-Subeinheit lässt sich einfach in kundenspezifische Geräte integrieren, während die Haupteinheit extern bleibt.
4K-Ausgabe auf mehreren Wegen
HDMI 2.0, USB 3.0 und Netzwerk liefern flexible Ausgabepfade für Anzeige, Aufnahme, Streaming und Systemintegration.
Durchgängiger Datenworkflow
Netzwerkspeicherung, Server-Upload und USB-SSD-Auto-Save reduzieren das Risiko von Datenverlust in langen Aufnahmesitzungen.
Intelligente Analysefunktionen
Neuronale Netzwerk-Anpassung, automatische Messung, Focus-Stacking und Stitching unterstützen anspruchsvolle Prüf- und Dokumentationsprozesse.
Breite Einsatzbereiche
Geeignet für Biomikroskope, Stereo-Mikroskope, industrielle Qualitätssicherung, eingebettete OEM-Systeme und Forschungsdokumentation.
