XCAM1080PHX-Serie Multi-Interface-Kamera
Produktübersicht
Die XCAM1080PHX-Serie ist eine von Touptek entwickelte CMOS-Kamera mit mehreren Ausgabemethoden (HDMI+Wi-Fi+SD-Karte). Das X in XCAM steht für Mehrfachschnittstellen. Das System verwendet hochleistungsfähige CMOS-Sensoren und ermöglicht direkte Verbindungen zu HDMI-Monitoren sowie Wi-Fi-Verbindungen zu Computern, Smartphones oder Tablets. Bilder und Videos können auf SD-Karten für Vor-Ort-Analysen und nachfolgende Forschung gespeichert werden.
Das Hauptmerkmal der XCAM1080PHX-Serie ist der integrierte ARM-Kern, der Kamerasteuerungsfunktionen als Bedienfeld direkt auf dem HDMI-Monitor anzeigt. Benutzer können über eine USB-Maus direkt verschiedene Kameraparameter steuern. Die HDMI-Anzeigenschnittstelle bietet zudem verschiedene Werkzeugleisten-Schaltflächen am unteren Bildschirmrand für Benutzeroperationen.
Nach Entfernen der Maus und Einsetzen eines USB-Wi-Fi-Moduls wird die XCAM1080PHX-Serie zu einer Wi-Fi-Schnittstellenkamera, wenn der Computer mit diesem Wi-Fi-Netzwerk verbunden wird. Benutzer können die mitgelieferte Software ToupView/ToupLite zur direkten Hardware-Steuerung verwenden. Die XCAM1080PHX-Serie eignet sich für Werkzeug-Vor-Ort-Prüfungen, Mikroskopbeobachtungen und weitere Anwendungen.
Hauptmerkmale
- C-Mount-Kamera mit hochempfindlichen Sony CMOS-Sensoren
- HDMI / Wi-Fi simultane Ausgabe
- HDMI-Ausgabe über integrierte USB-Maus-gesteuerte XCamView-Software
- Wi-Fi-Ausgabe über USB-Wi-Fi-Modul mit ToupView/ToupLite-Softwaresteuerung
- Bilderfassung und Vorschau mit 5,04 MP (2592×1944) bei XCAM1080PHB oder 2,0 MP (1920×1080) bei XCAM1080PHD/PHE; 1080P-Videostream (asf-Format) SD-Kartenspeicherung
- Ultra-Fine Farb-Engine für präzise Farbwiedergabe (bei Wi-Fi-Verbindung zum Computer)
- Windows/Linux/OSX Multiplattform-Standard-SDK
- CNC-Gehäuse aus einem Stück gefertigt
- Geeignet für Stereo- oder biologische Mikroskopbilderfassung sowie interaktive Lehrsystemvernetzung
XCAM1080PHX-Serie
HDMI- und Wi-Fi-Dual-Modus für drahtlose Bildübertragung und Multi-Geräte-Vernetzung mit Unterstützung für Global-Shutter und Bewegungsbildgebung
| Modell | Sensor/Größe | Effektive Pixel | Ausgabeauflösung | Bildrate (fps) | Ausgabeschnittstelle | Autofokus | Objektivanschluss | Speicherunterstützung | Besondere Funktionen |
|---|---|---|---|---|---|---|---|---|---|
| XCAM1080PHB |
Sony IMX178(C)
1/1.8" (6.22×4.67mm)
|
2.4μm × 2.4μm | 5MP (2592×1944) | HDMI: 30fps@1920×1080; Wi-Fi: 25fps@1920×1080 | HDMI Wi-Fi | C-Mount-Anschluss | SD-Karte | Wi-Fi-Drahtlosübertragung Bildmessung Videoaufzeichnung Mehrgeräteverbindung Grafische Überlagerung Mehrsprachige Menüs | |
| XCAM1080PHD |
Sony IMX185(C)
1/1.9" (7.20×4.05mm)
|
3.75μm × 3.75μm | 2MP (1920×1080) | HDMI: 30fps@1920×1080; Wi-Fi: 25fps@1920×1080 | HDMI Wi-Fi | C-Mount-Anschluss | SD-Karte | Wi-Fi-Drahtlosübertragung Bildmessung Videoaufzeichnung Mehrgeräteverbindung Grafische Überlagerung Mehrsprachige Menüs | |
| XCAM1080PHE |
Sony IMX249(C,GS)
1/1.2" (11.25×6.33mm)
|
5.86μm × 5.86μm | 2MP (1920×1080) | HDMI: 30fps@1920×1080; Wi-Fi: 25fps@1920×1080 | HDMI Wi-Fi | C-Mount-Anschluss | SD-Karte | Global Shutter Wi-Fi-Drahtlosübertragung Bildmessung Videoaufzeichnung Mehrgeräteverbindung Bewegungsobjekt-Bildgebung |
XCAM1080PHX Multi-Interface-Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stk., 1,43 kg/Box)
- B XCAM1080PHX Kameraserie ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 1 A; US GS12U12-P1I (UL/CUL/BSMI/CB/FCC), EU GS12E12-P1I (TUV(GS)/CB/CE/ROHS); EMI: EN55022, EN61204-3, EN61000-3-2/-3, FCC Part 15B, BSMI CNS14338; EMS: EN61000-4-2/3/4/5/6/8/11, EN61204-3 Klasse A
- D HDMI-Kabel
- E USB-Maus
- F USB-WLAN-Adapter
- G CD (Treiber und Anwendungen, Ø12 cm)
Optionales Zubehör
- H Verstellbarer Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075; Dia. 31,75 mm auf C-Mount: 108008/ATA037, 108009/ATA050, 108010/ATA075 (je nach Kamera-/Mikroskop-/Teleskopmodell wählen).
- I Fester Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075; Dia. 31,75 mm auf C-Mount: 108011/FTA037, 108012/FTA050, 108013/FTA075. Hinweis: Für H/I bitte Kameramodell (C-Mount) bestätigen, unsere Ingenieure unterstützen.
- J 108015 (Dia. 23,2 mm→30,0 mm) Adapterring für Ø 30 mm Okulartubus
- K 108016 (Dia. 23,2 mm→30,5 mm) Adapterring für Ø 30,5 mm Okulartubus
- L Mikrometerskalen: 106011/TS-M1 (X=0,01 mm/100Div.), 106012/TS-M2 (X,Y=0,01 mm/100Div.), 106013/TS-M7 (X=0,01 mm/100Div., 0,10 mm/100Div.)
- M SD-Karte (4 GB oder 8 GB)
XCAM1080PHX Multi-Interface-Kamera | Produktabmessungen #

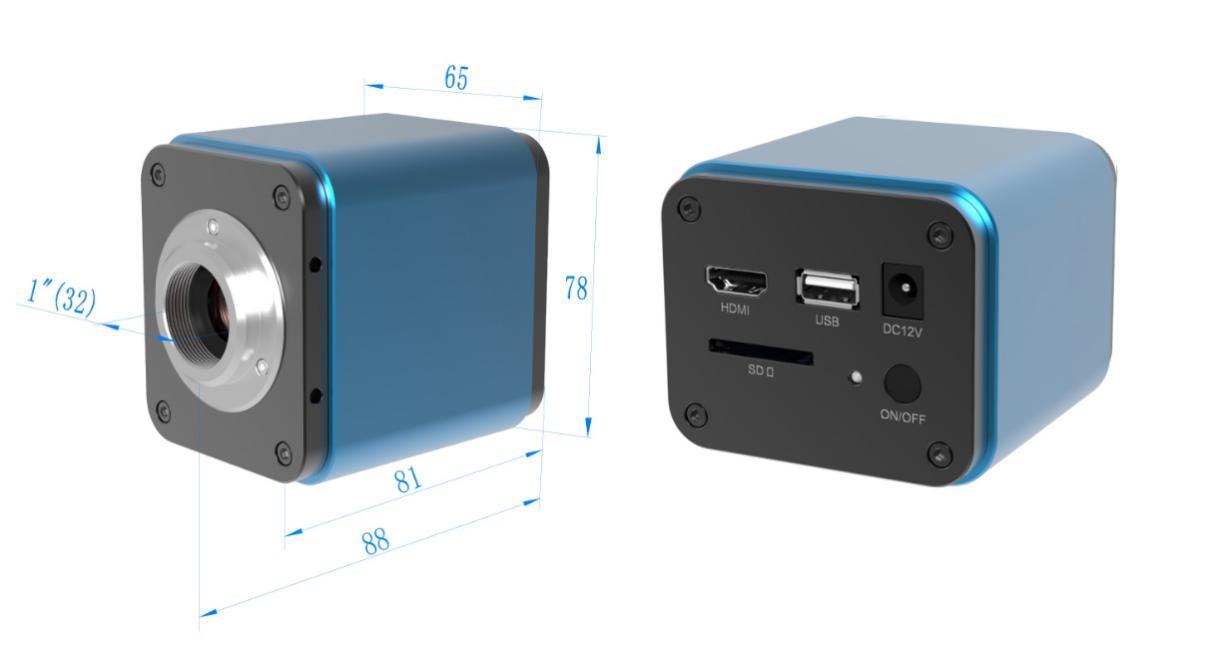

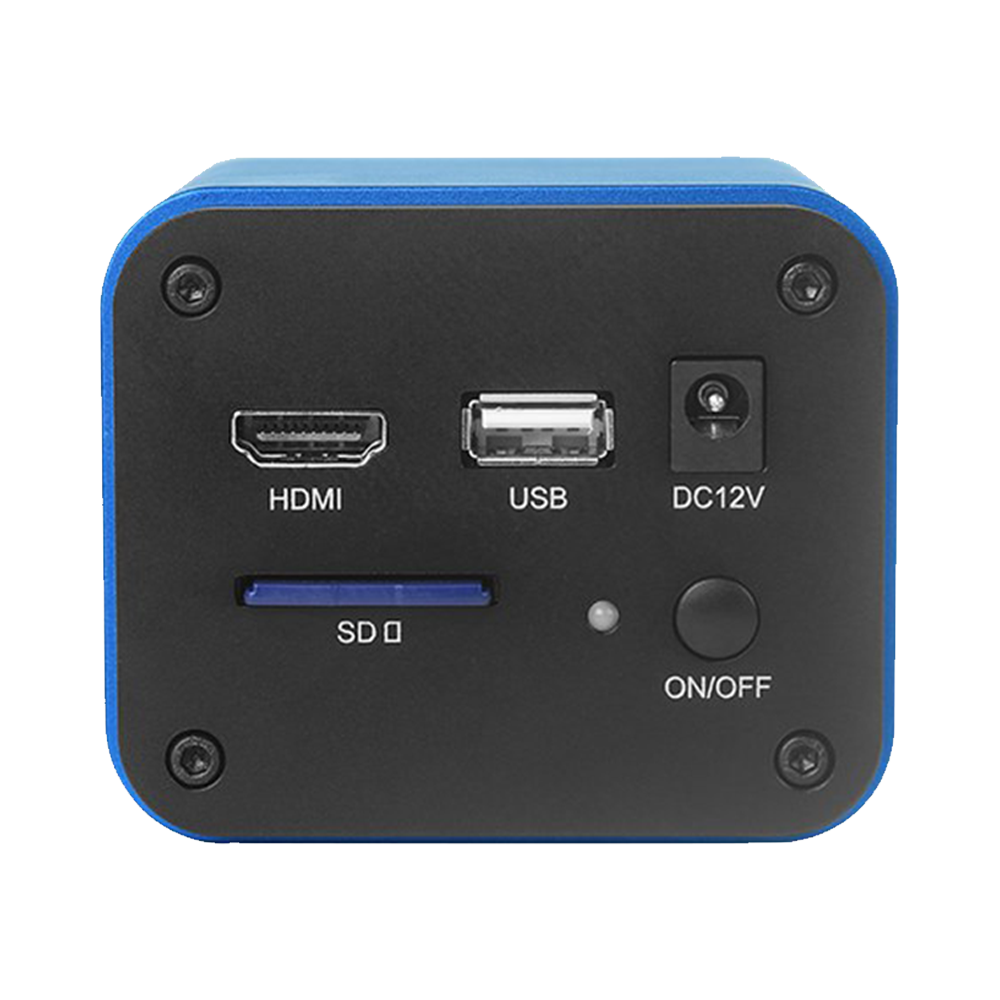

Gehäusemaße und Schnittstellenlayout
Details siehe Handbuch Abb. 3-112
Bitte vor der Installation anhand der Maßzeichnung Befestigungspunkte und Schnittstellenrichtung prüfen.
Detaillierte Einführung

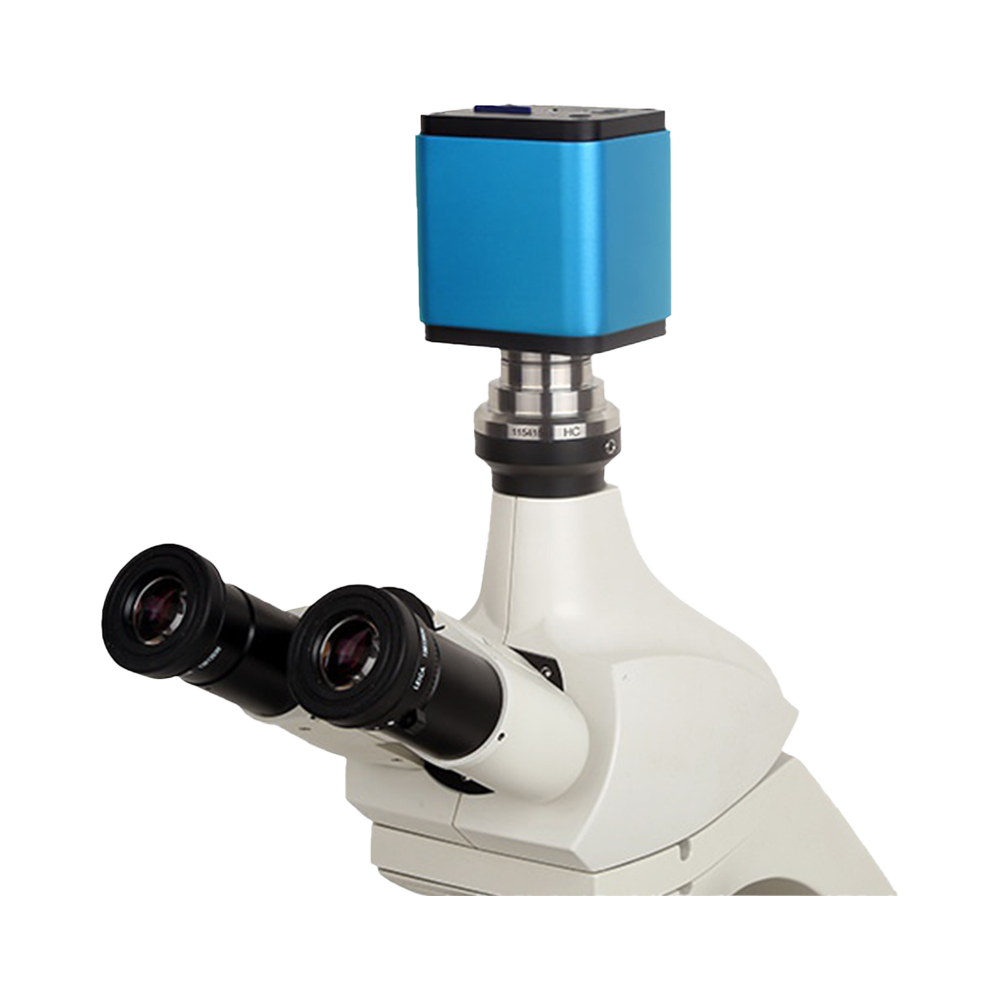

Die XCAM1080PHX-Serie von ToupTek ist eine C-Mount-Mikroskopkamera mit gleichzeitiger HDMI- und Wi-Fi-Ausgabe, entwickelt für Stereo-/Biomikroskope und andere optische Systeme mit 1080P-Full-HD-Bild- und Videoerfassung. Über HDMI ermöglicht die integrierte XCamView-Oberfläche direktes Anzeigen, Fotografieren und Filmen ohne PC; SD-Karten-Speicherung wird unterstützt.
Mit einem USB-Wi-Fi-Modul lässt sich ein AP aufbauen; in Kombination mit ToupView/ToupLite (PC) oder der ToupView App (iOS/Android) ist Remote-Steuerung möglich. Über einen USB-zu-Ethernet-Adapter kann die Kamera ins LAN eingebunden werden, Mehrkamera-Netzwerke und Lehrkooperationen sind so flexibel umsetzbar.
Technische Merkmale
- Flexible Verbindung und Netzwerke: HDMI-Liveanzeige, Wi-Fi (USB-Wi-Fi/AP) und USB-zu-Ethernet (LAN); Einzelbetrieb oder Mehrkamera-Netzwerk
- Integrierte Bedienoberfläche: XCamView mit Maussteuerung; Seiten-/Top-/Bottom-Panels für Belichtung, Messung und Systemkontrolle
- 1080P & lokale Speicherung: 5,04 MP/2 MP Fotos, 1080P Video Aufnahme auf SD-Karte (asf) zur Archivierung
- Umfangreiche Bildparameter: Auto/Manuell-Belichtung, Belichtungskompensation, Gain, Weißabgleich, Schärfen, Denoise, Gamma, Kontrast plus 50/60 Hz Antiflicker
- Software & SDK: Kompatibel mit ToupView/ToupLite/ToupView App; Windows / Linux / macOS SDK für Integration und Entwicklung
Kernvorteile
-
1
HDMI + Wi-Fi Dualkanal Kabelgebundene HD-Anzeige und drahtlose Ansicht, flexibel einsetzbar
-
2
Plug & Play mit lokaler Speicherung HDMI-Vorschau, Foto/Video, Speicherung auf SD-Karte ohne PC
-
3
Remote- und Netzwerkfähigkeit AP-Modus oder LAN-Adapter für Multi-Device-Sharing und Lehrnetzwerke
-
4
Umfangreiche Parametereinstellungen Belichtung, Gain, Weißabgleich, Schärfen, Denoise u. a. frei anpassbar
-
5
Für Forschung und Lehre Einsatz als „HDMI/Wi-Fi Mikroskopkamera“, „C-Mount-Kamera“, „Interaktive Lehrbildgebung“
