XCAM1080PHX-Serie Multi-Interface-Ausgangskamera
Produktübersicht
Die XCAM1080PHX-Serie ist eine von Touptek entwickelte CMOS-Kamera mit mehreren Ausgabemethoden (HDMI+Wi-Fi+SD-Karte). Das X in XCAM steht für Mehrfachschnittstellen. Das System verwendet hochleistungsfähige CMOS-Sensoren und ermöglicht direkte Verbindungen zu HDMI-Monitoren sowie Wi-Fi-Verbindungen zu Computern, Smartphones oder Tablets. Bilder und Videos können auf SD-Karten für Vor-Ort-Analysen und nachfolgende Forschung gespeichert werden.
Das Hauptmerkmal der XCAM1080PHX-Serie ist der integrierte ARM-Kern, der Kamerasteuerungsfunktionen als Bedienfeld direkt auf dem HDMI-Monitor anzeigt. Benutzer können über eine USB-Maus direkt verschiedene Kameraparameter steuern. Die HDMI-Anzeigenschnittstelle bietet zudem verschiedene Werkzeugleisten-Schaltflächen am unteren Bildschirmrand für Benutzeroperationen.
Nach Entfernen der Maus und Einsetzen eines USB-Wi-Fi-Moduls wird die XCAM1080PHX-Serie zu einer Wi-Fi-Schnittstellenkamera, wenn der Computer mit diesem Wi-Fi-Netzwerk verbunden wird. Benutzer können die mitgelieferte Software ToupView/ToupLite zur direkten Hardware-Steuerung verwenden. Die XCAM1080PHX-Serie eignet sich für Werkzeug-Vor-Ort-Prüfungen, Mikroskopbeobachtungen und weitere Anwendungen.
Hauptmerkmale
- C-Mount-Kamera mit hochempfindlichen Sony CMOS-Sensoren
- HDMI / Wi-Fi simultane Ausgabe
- HDMI-Ausgabe über integrierte USB-Maus-gesteuerte XCamView-Software
- Wi-Fi-Ausgabe über USB-Wi-Fi-Modul mit ToupView/ToupLite-Softwaresteuerung
- Bilderfassung und Vorschau mit 5,04 MP (2592×1944) bei XCAM1080PHB oder 2,0 MP (1920×1080) bei XCAM1080PHD/PHE; 1080P-Videostream (asf-Format) SD-Kartenspeicherung
- Ultra-Fine Farb-Engine für präzise Farbwiedergabe (bei Wi-Fi-Verbindung zum Computer)
- Windows/Linux/OSX Multiplattform-Standard-SDK
- CNC-Gehäuse aus einem Stück gefertigt
- Geeignet für Stereo- oder biologische Mikroskopbilderfassung sowie interaktive Lehrsystemvernetzung
Produktdetails
XCAM1080PHD Spezifikationen
| Schlüsselparameter | |
| Produktmodell | XCAM1080PHD |
| Produktserie | C-Mount HDMI+Wi-Fi CMOS-Kamera |
| Sensorparameter | |
| Sensormodell | Sony IMX185(C) |
| Sensorgröße | 1/1.9" (7,20×4,05 mm) |
| Diagonale | 8,2 mm |
| Pixelgröße | 3,75 µm × 3,75 µm |
| Auflösung | 2 MP (1920×1080) |
| Verschlusstyp | Rolling-Shutter |
| Farbtyp | Farbe |
| Leistungsparameter | |
| Bildrate | HDMI: 30 fps @ 1920×1080; Wi-Fi: 25 fps @ 1920×1080 |
| Ausgangsschnittstellen | HDMI, Wi-Fi |
| Objektivanschluss | C-Mount |
| Speicherunterstützung | SD-Karte |
| Softwareunterstützung | XCamView, ToupView, ToupLite |
| Physikalische Parameter | |
| Stromversorgung | DC 12 V / 1 A |
| Abmessungen | 78 × 70 × 92 mm |
| Gewicht | 0,47 kg |
| Umgebungsparameter | |
| Betriebstemperatur | -10 °C ~ +50 °C |
| Weitere Informationen | |
| Betriebssystemunterstützung | Windows, Linux, macOS, Android, iOS |
| Zertifizierung | CE, FCC, RoHS |
Produktübersicht
XCAM1080PHD ist eine speziell für hochauflösende Echtzeitbildgebung entwickelte HDMI- und Wi-Fi-Dual-Modus für drahtlose Bildübertragung und Multi-Geräte-Vernetzung mit Unterstützung für Global-Shutter und Bewegungsbildgebung mit folgenden Kernmerkmalen:
- Plug-and-Play-Design: HDMI-HD-Videoausgabe direkt ohne Computer, mit Display für Mikroskopbeobachtung und -aufzeichnung
- USB-Sprachsteuerungsmodul: Unterstützt Sprachbefehle zur Echtzeitsteuerung der Kamera für Aufnahme, Video, Einfrieren und andere Funktionen, freihändige Bedienung
- Barcode-Scanner-Aufnahme: Unterstützt Barcode-Scanner-gesteuerte Aufnahmefunktion, geeignet für Massenmusterverwaltung und Rückverfolgbarkeit
- Intelligente Messfunktionen: Integrierte XCamView-Software, unterstützt automatische Kantenerkennung, automatische Parallelabstandsmessung, automatische Rechteckmessung und andere intelligente Messfunktionen
- Lokale Speicherung und Vergleich: Unterstützt USB-Speicher, lokale Vorschau und Wiedergabe, Bildvergleich, Videovergleichsfunktionen für Probenanalyse
- Leistungsstarke ISP-Verarbeitung: Bietet Funktionen wie Dunkelbereichsverstärkung, Schärfen und 3D-Rauschunterdrückung, deutliche Verbesserung der Bildqualität
- Schneller Szenenwechsel: Unterstützt schnellen Wechsel zwischen Standardeffekten für biologische und Stereomikroskope, angepasst an verschiedene Nutzungsszenarien
Kernleistungsindikatoren
1080P
Videoauflösung
30 fps
Maximale Bildrate
Multi-Interface
HDMI/USB-Ausgabe
2 MP (1920×1080)
Sensorauflösung
Erweiterte Funktionsmerkmale
Sprachsteuerung
Sprachgesteuerte Bedienung über USB-Audiomodul, verbesserte Bedienfreundlichkeit
Scanner-Aufnahme
Unterstützt Barcode-Scanner-gesteuerte Aufnahme, geeignet für Massenmusterverwaltung
Intelligente Messung
Automatische Kantenerkennung und Messfunktionen, verbesserte Messeffizienz und -genauigkeit
ISP-Optimierung
Leistungsstarke Bildverarbeitungsfähigkeiten, optimierte Bildqualität
Empfehlungsgründe
XCAM1080PHD ist mit seinem Plug-and-Play-Designkonzept, vielseitigen Steuerungsmöglichkeiten und leistungsstarken Bildverarbeitungsfähigkeiten besonders geeignet für mikroskopische Beobachtungsszenarien, die hochauflösende Echtzeitanzeige erfordern. Die Integration von Sprachsteuerung und Scanner-Aufnahmefunktionen erhöht die Bedieneffizienz erheblich und macht es zur idealen Wahl für Lehrdemonstrationen, industrielle Inspektion, Forschungsaufzeichnung und andere Bereiche.
Anwendungsbereiche
Mikroskopbildgebung
Mikroskopbildgebung
Vor-Ort-Prüfung
Vor-Ort-Prüfung
Interaktiver Unterricht
Interaktiver Unterricht
Mobile Beobachtung
Mobile Beobachtung
Anwendungsfälle
alt="Pantoffeltierchen-Präparat"
class="img-fluid rounded">
Pantoffeltierchen-Präparat
alt="Lungen-Schnitt"
class="img-fluid rounded">
Lungen-Schnitt
alt="Baumwollnarbe-Querschnitt"
class="img-fluid rounded">
Baumwollnarbe-Querschnitt
alt="Kürbisstamm-Querschnitt"
class="img-fluid rounded">
Kürbisstamm-Querschnitt
Auswahlempfehlungen
- 4K-HD-Anforderungen: Wählen Sie XCAM1080PHX4K8MPA oder XCAM1080PHX4K8MPB, unterstützt 3840×2160 Auflösung
- Hohe Bildrate erforderlich: Wählen Sie XCAM1080PHX1080P-Serie, unterstützt 60 fps Hochgeschwindigkeitsbildgebung
- Große Sensorfläche benötigt: Wählen Sie IMX678-Sensormodell, 1/1.8" große Sensorfläche
- Wirtschaftliche Wahl: Wählen Sie IMX415 oder IMX462 Sensormodell, hohe Kosteneffizienz
XCAM1080PHD Produkthandbuch
PDF-Format, enthält detaillierte technische Parameter, Maßzeichnungen und Anwendungsleitfäden
Software-Downloads
XCamView / ToupView / ToupLite professionelle Bildgebungssoftware
3D-Modelldateien
STEP-Format für Systemintegrationsdesign
Detaillierte Einführung

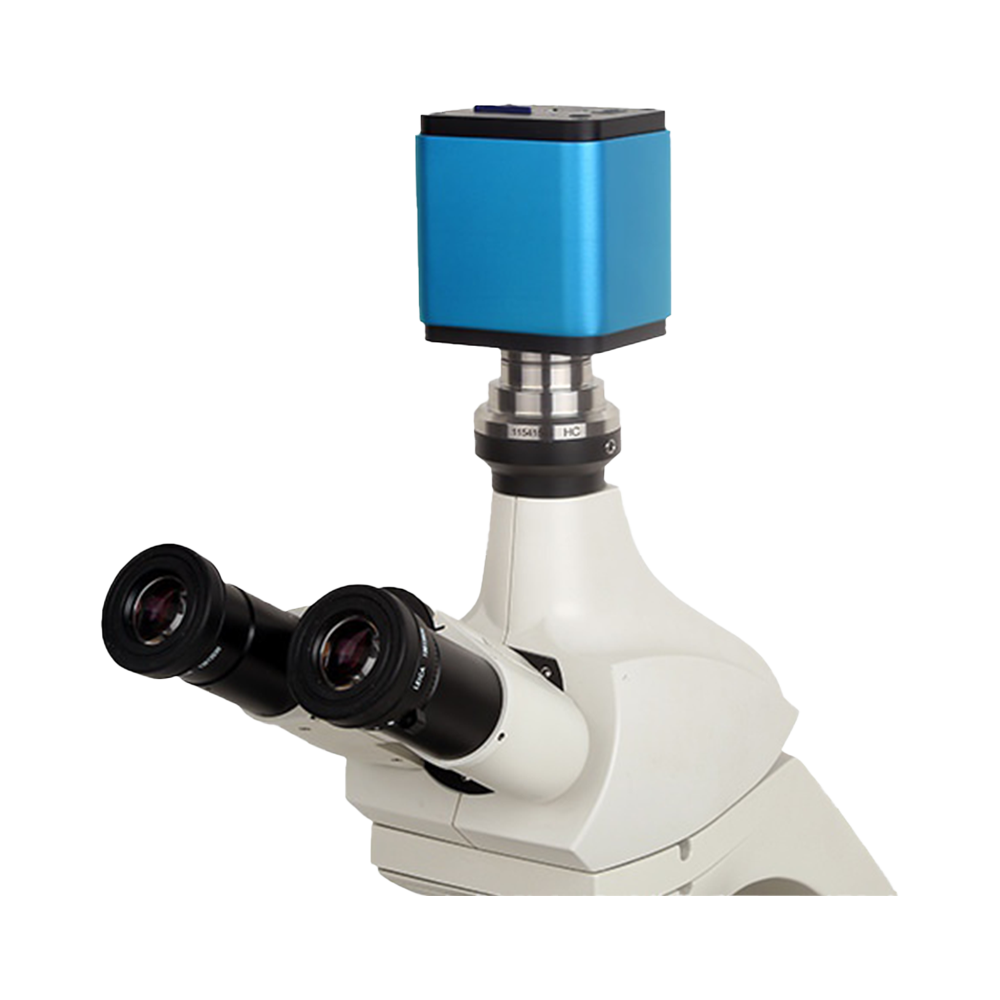

Die XCAM1080PHX-Serie von Tucsen ist eine C-Mount-Mikroskopkamera mit gleichzeitiger HDMI- und Wi-Fi-Ausgabe für Stereomikroskope, biologische Mikroskope und andere optische Bildgebungssysteme zur 1080P-Full-HD-Bild- und Videoerfassung. Die Kamera kann über die integrierte XCamView-Oberfläche direkt auf HDMI-Monitoren Vorschau, Foto- und Videoaufnahmen durchführen, arbeitet ohne Computer unabhängig und unterstützt lokale Speicherung auf SD-Karte.
Durch Einstecken eines USB-Wi-Fi-Moduls kann eine AP-Drahtlosverbindung aktiviert werden, die in Kombination mit ToupView/ToupLite (PC) oder ToupView App (iOS/Android) Fernsteuerung ermöglicht. Alternativ kann über einen USB-zu-Ethernet-Adapter die Einbindung ins LAN erfolgen, wodurch Mehrgeräte-Vernetzung und Lehrkollaboration unterstützt werden – flexibel und effizient in der Implementierung.
Technische Merkmale
- Vielseitige Verbindung und Vernetzung: Unterstützt HDMI-Echtzeitanzeige, Wi-Fi (USB-Wi-Fi-Modul/AP) und USB-zu-Ethernet (LAN), ermöglicht Einzelgerätebetrieb oder Mehrgeräte-Vernetzung
- Integrierte Bedienoberfläche: Eingebaute XCamView-Software, intuitive Steuerung über USB-Maus; Bildschirm-Seitenpanels/obere/untere Panels bieten Werkzeuge für Belichtung, Messung und Systemsteuerung
- 1080P-HD und lokale Speicherung: Erfasst 5,04 MP/2 MP statische Bilder, unterstützt 1080P-Video-Aufzeichnung auf SD-Karte (asf-Format), praktisch für Speicherung und Archivierung
- Umfangreiche Bildparameter und Optimierung: Bietet Auto-/Manuelle Belichtung, Belichtungskorrektur, Verstärkung, Weißabgleich, Schärfung, Rauschunterdrückung, Gamma, Kontrast sowie 50/60 Hz Anti-Flimmern
- Plattformübergreifende Software und SDK: Kompatibel mit ToupView/ToupLite/ToupView App, bietet Windows/Linux/macOS Standard-SDK für Sekundärentwicklung und Integration
Kernvorteile
-
1
HDMI Plug-and-Play, kein Computer erforderlich Mit Monitor und Maus anschließen für sofortige Vorschau, Foto- und Videoaufnahmen, leichte und schnelle Implementierung
-
2
HDMI + Wi-Fi gleichzeitige Ausgabe Vor-Ort-Anzeige und drahtlose Zusammenarbeit vereint, ideal für Unterrichtsdemonstrationen und Remote-Beobachtungen
-
3
LAN-Erweiterbarkeit und Mehrgeräte-Vernetzung Über USB-zu-Ethernet-Adapter ins LAN einbinden, unterstützt einheitlichen Zugriff und Verwaltung mehrerer Kameras
-
4
Lokale Speicherung + Messwerkzeuge SD-Karte speichert Bilder/Videos direkt, Messwerkzeugleiste ermöglicht Annotationen und Kalibrierung
-
5
Vielseitige Anwendungsbereiche Effiziente Abdeckung von Forschung und Lehre, industrieller Inspektion, interaktivem Unterricht und Remote-Kollaboration
