XCAMLITE1080P-Serie Kompakte HDMI-Mikroskopkamera
Produktübersicht
HDMI-Direktanschluss für Display, hohe Bildrate, integrierte Messung und Überlagerung, unterstützt Echtzeitbeobachtung und industrielle Inspektion, kompakte und integrationsfreundliche Bauweise.
Hauptmerkmale
- Sony Starvis rückbeleuchteter CMOS-Sensor
- HDMI-Schnittstellenausgang
- Unterstützt SD-Karte/USB-Speicher für Bild- und Videoaufnahmen
- Integrierte XCamView-Software zur Kamerasteuerung
- Leistungsstarke ISP und andere relevante Verarbeitungsfunktionen
Produktdetails
XCAMLITE1080PA Technische Spezifikation
| Grundlegende Parameter | |
| Produktmodell | XCAMLITE1080PA |
| Produktserie | HDMI-Ausgang C-Mount CMOS-Kamera |
| Sensor | Sony IMX307(C) |
| Bildgebungsleistung | |
| Maximale Auflösung | 2MP (1920×1080) |
| Pixelgröße | 2.9μm × 2.9μm |
| Bildrate | HDMI: 60fps@1920×1080 |
| Verschlusstyp | Rolling Shutter |
| Schnittstellen & Funktionen | |
| Ausgangsschnittstellen | HDMI1.4 |
| Lokaler Speicher | SD-Karte |
| Software/OSD | XCamView |
| Physik & Umwelt | |

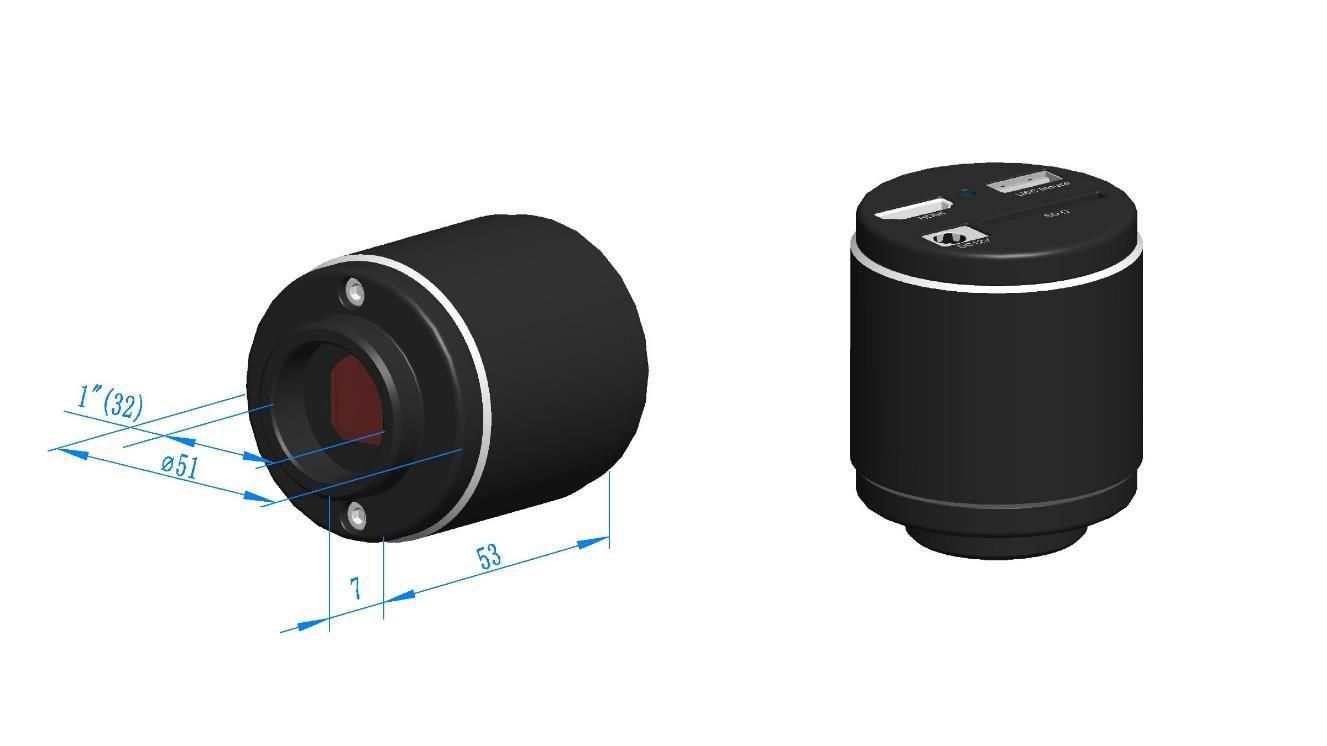

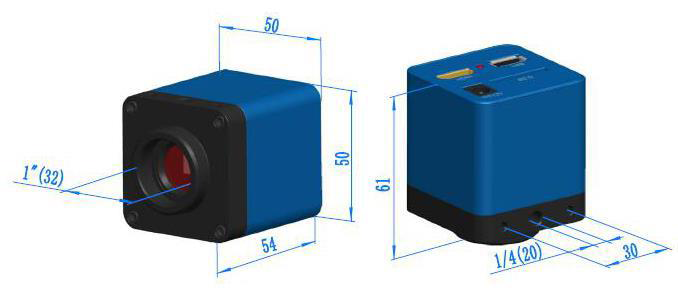

| Abmessungen | 78 × 65 × 98.3 mm |
| Gewicht | 0.47 kg |
| Betriebstemperatur | -10°C ~ +50°C |
| Stromversorgung | DC 12V/1A |
| Zertifizierung | CE, FCC, RoHS |
Die XCAMLITE1080P-Serie ist für HD-Mikroskopie und Archivierung ausgelegt. Die integrierte XCamView-Oberfläche ermöglicht Maussteuerung für Belichtung, Messungen, Speicherung und Wiedergabe; das kompakte Gehäuse lässt sich problemlos in Unterrichts- und Inspektionsumgebungen integrieren.
Zentrale Funktions-Highlights
- HDMI-Ausgabe mit 60 fps plus SD-/USB-Speicherung für gleichzeitige Anzeige und Aufzeichnung
- Integrierte XCamView-Oberfläche ermöglicht den Betrieb ohne PC
- Mehrsprachige Menüs, Fadenkreuze und Zoom-Werkzeuge unterstützen den Arbeitsalltag
- Kompakte Bauform für Unterricht, Qualitätsprüfung und mobile Einsätze
Konnektivität & Bedienung
HDMI 1080p/60 fps
Flüssige 60-fps-Liveanzeige – ideal für Unterricht und dynamische Beobachtungen.
SD-/USB-Speicherung
Lokale Speicherung und Wiedergabe erleichtern Archivierung und Austausch.
Maussteuerung
Alle Menüs und Messfunktionen lassen sich direkt per Maus ausführen.
Kompaktes Gehäuse
Leichtes Design für die einfache Integration in bestehende Mikroskop- oder Prüfsysteme.
Arbeitsablauf
- Maussteuerung für Belichtung, Gain, Weißabgleich und Bildoptimierung
- SD-/USB-Speicherung von Fotos und Videos per Klick inklusive lokaler Wiedergabe
- Fadenkreuze, Raster und digitale Vergrößerung steigern die Beobachtungseffizienz
Bildoptimierung
- Regelung von Belichtung, Gain, Schärfe, Rauschreduktion und Farbkalibrierung
- Unterstützt Bildfreeze, Flip, Zeitstempel und weitere Funktionen
- Mit ToupView/ToupLite sind Messung, Stitching und Annotation möglich
Typische Anwendungen
Mikroskopbildgebung
Mikroskopbildgebung
Echtzeitbeobachtung
Echtzeitbeobachtung
Unterrichtsdemonstrationen
Unterrichtsdemonstrationen
Industrielle Inspektionen
Industrielle Inspektionen
Erweiterungsempfehlungen
- Sie benötigen 4K-Ausgabe?: 4K60-HDMI-Ausgabe plus lokaler Speicher und Vorschau mit geringer Latenz.
- Sie wollen über das Netzwerk teilen?: Die Serien WECAM/WEUCAM unterstützen LAN- und Wi-Fi-Streaming.
- Mobiler Betrieb gewünscht?: Die WUCAM-Serie kombiniert USB und Wi-Fi für portable Bildgebung.
XCAMLITE1080P-Serie Produktbroschüre
PDF mit technischen Daten, Schnittstellenbeschreibung und Bedienhinweisen
Software & Tools
ToupView/ToupLite und weitere Werkzeuge herunterladen
Projektberatung
Anfrage senden für Objektivempfehlungen und Systemintegration
XCAMLITE1080P Multi-Interface-Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 17,4 cm × 17,4 cm × 7,6 cm (1 Stk., 0,54 kg/Box)

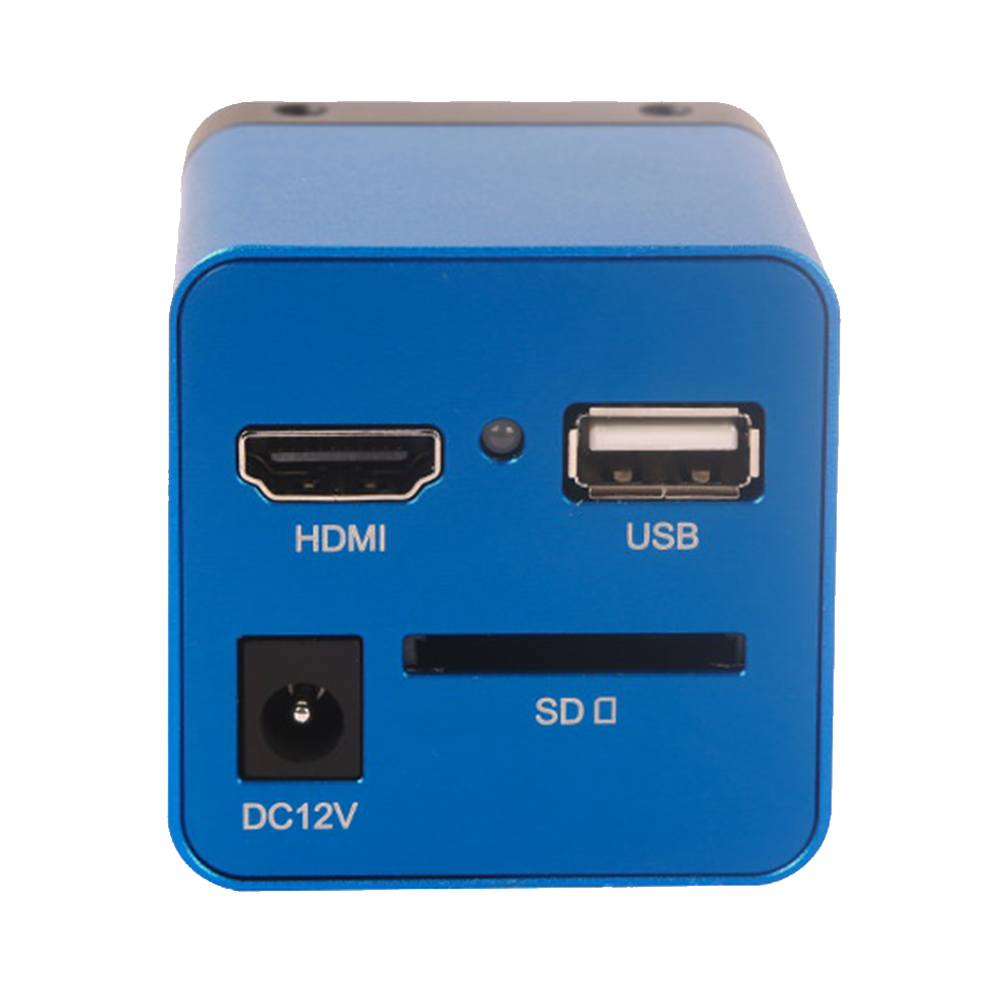

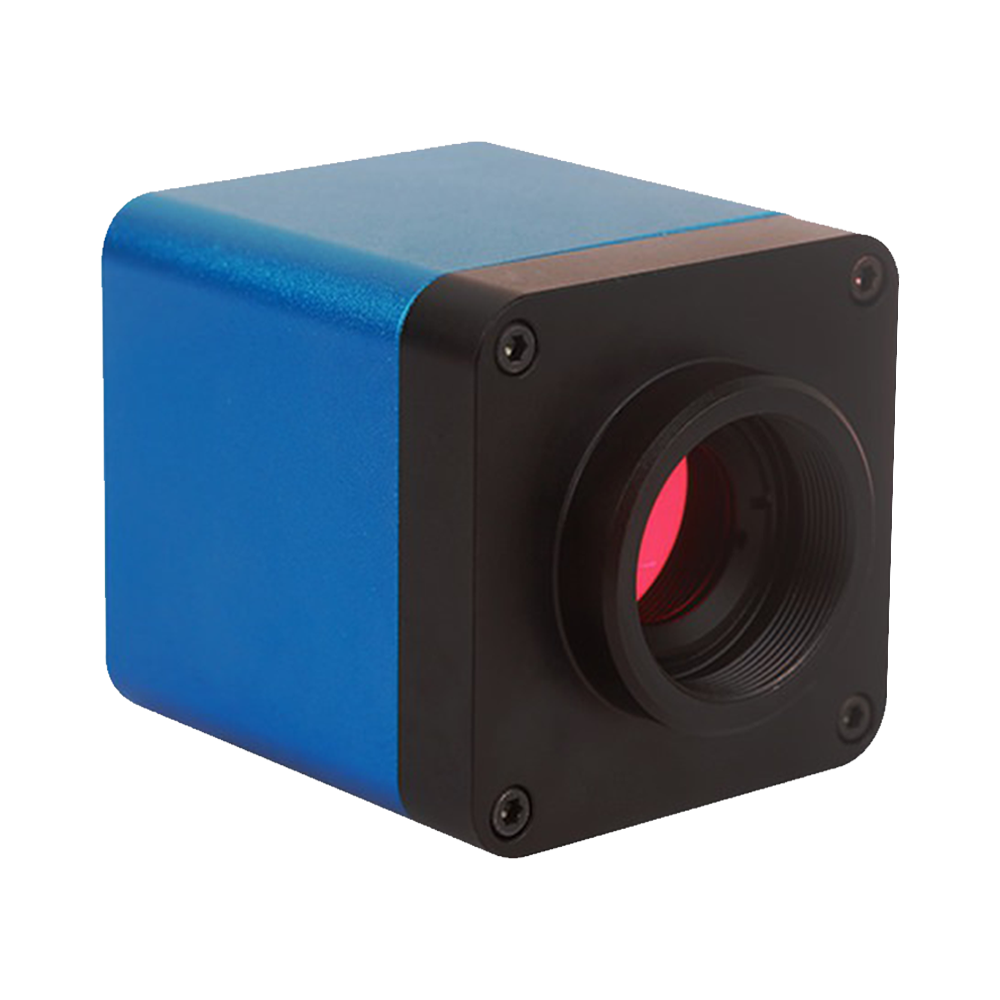

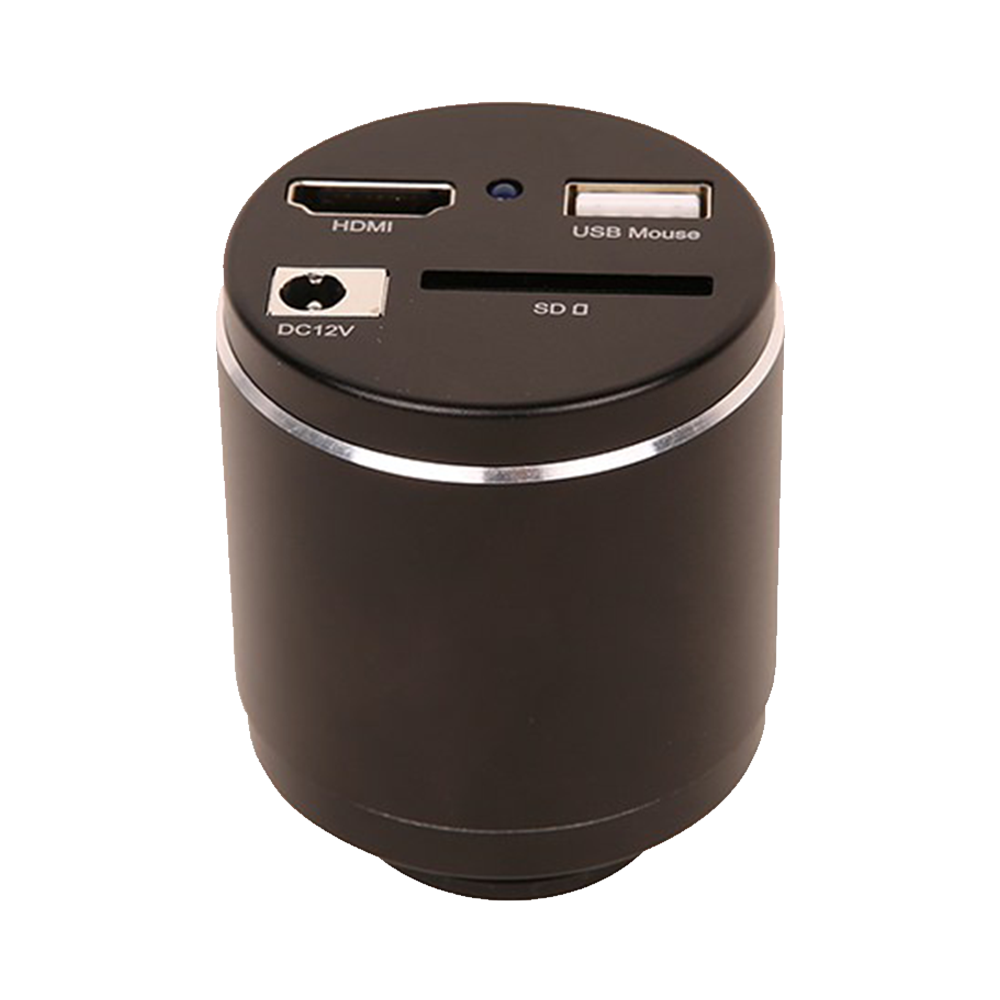

- B XCAMLITE1080P Kameraserie ×1 (quadratische oder runde Version wählbar)
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 1 A; US-POWER-U-12V1A (MSA-C1000IC12.0-12W-US: UL/CE/FCC), EU-POWER-E-12V1A (MSA-C10001C12.0-12W-DE: UL/CE/FCC); EMI: FCC Part 15 Subpart B; EMS: EN61000-4-2/3/4/5/6
- D HDMI-Kabel
- E USB-Maus (inklusive kabelloser Maus-Option)
Optionales Zubehör
-
F Verstellbarer Okulartubus-Adapter
Dia. 23,2 mm Okulartubus auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075 (je nach Kamera- und Mikroskopmodell auswählen).
-
G Fester Okulartubus-Adapter
Dia. 23,2 mm Okulartubus auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075. Hinweis: Für F und G zuerst das Kameramodell (C-Mount) bestätigen; unsere Ingenieure helfen bei der Auswahl.
- H 108015 (Dia. 23,2 mm→30,0 mm) Adapterring für Ø 30 mm Okulartubus
- I 108016 (Dia. 23,2 mm→30,5 mm) Adapterring für Ø 30,5 mm Okulartubus
- J Mikrometerskalen: 106011/TS-M1 (X=0,01 mm/100Div.), 106012/TS-M2 (X,Y=0,01 mm/100Div.), 106013/TS-M7 (X=0,01 mm/100Div., 0,10 mm/100Div.)
- K SD-Karte (ab 16 GB)
Detaillierte Einführung
Die XCAMLITE1080P-Serie von ToupTek ist eine C-Mount-CMOS-Mikroskopkamera mit HDMI- und USB-Dualausgang, entwickelt für Stereo- und Biologiemikroskope sowie andere optische Systeme mit 1080P-HD-Video- und Bildaufnahmen.
Sie nutzt hochempfindliche CMOS-Bildsensoren, bietet 1080P HDMI Live-Preview und USB-2.0-Hochgeschwindigkeitsübertragung und integriert die XCamView-Steueroberfläche. Einstellungen lassen sich einfach per Maus anpassen, Aufnahmen werden bequem gespeichert – ideal für Forschungsdokumentation, Lehrdemonstrationen und industrielle Inspektionen.
Technische Merkmale
- Duale Schnittstellen, flexible Nutzung: HDMI-Echtzeitvorschau und USB-2.0-Hochgeschwindigkeitsübertragung; eigenständig mit Monitor oder mit PC zur Datenerfassung nutzbar
- 1080P-Bildgebung mit Parameterkontrolle: Hochempfindliche CMOS-Sensoren, Auto/Manuell-Belichtung, Weißabgleich, Gain und Gamma-Anpassung
- Integrierte XCamView-Steuerung: Mausgesteuerte Oberfläche für Parametertuning, Foto- und Videoaufnahme; direkte Speicherung auf SD-Karte oder USB-Speicher
- Forschungsfunktionen über Software: Mit ToupView/ToupLite per USB für Messung, Stitching, Fokus-Stacking, Rauschreduktion und Fluoreszenz-Komposition
- Robustes Industriedesign: Metallgehäuse mit effizienter Kühlung für stabilen Dauerbetrieb in Labor und Industrie
Kernvorteile
-
1
HDMI + USB Dualausgang Eigenständige Vorschau, Lehrdemo und PC-Erfassung in einem – flexibel einsetzbar
-
2
1080P & Low-Light-tauglich Hochempfindliche CMOS-Sensoren liefern detailreiche, farbtreue Bilder
-
3
Integriertes XCamView Mausgesteuerte Bedienung vereinfacht Parameteranpassung und Aufzeichnung
-
4
Software-gestützte Forschung Mit ToupView Unterstützung für Messung, Stitching, Multilayer- und Fluoreszenzbildgebung
-
5
Breiter Einsatzbereich Eignet sich als "HDMI/USB-Mikroskopkamera", "1080P C-Mount-Kamera" und für Lehr- sowie Forschungs-Setups
