XCAMLITE4K_MINI-Serie Multi-Interface-Kamera
Produktübersicht
Die XCAMLITE4K_MINI-Serie ist eine HDMI/USB-Mehrfachausgabe-CMOS-Kamera mit einer 4K-Auflösung bei 30 Bildern pro Sekunde.
Die XCAMLITE4K_MINI-Serie verwendet eine Standard-C-Mount-Schnittstelle für maximale Kompatibilität mit verschiedenen Mikroskopsystemen. Bei Verwendung mit HDMI-Monitoren oder Fernsehgeräten ermöglicht das System Videoaufzeichnungen. Über die USB-Schnittstelle zum Computer können Echtzeit-Videos für Bilderfassung und Videoaufzeichnung übertragen werden.
Hardware-3D-Rauschunterdrückung, Schärfealgorithmen und lokales Tone-Mapping verbessern die Bild- und Videoqualität der XCAMLITE4K_MINI-Serie erheblich.
Die mitgelieferte Windows-Software ToupView/ToupLite bietet Bildverarbeitungs- und Messfunktionen sowie erweiterte Funktionen wie Bildstitching und Tiefenschärfenerweiterung. Die Software unterstützt Kalibrierung bei verschiedenen Vergrößerungen für präzise Messungen bei unterschiedlichen Maßstäben. Für Mac- und Linux-Systeme steht eine vereinfachte Software für Videoaufnahme, Bilderfassung und einfache Bildverarbeitung zur Verfügung.
Hauptmerkmale
- Sony Exmor/Starvis 2 rückbeleuchtete CMOS-Sensoren
- 4K HDMI/USB Mehrfachschnittstellenausgabe
- 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
- USB-Speicherstick für Bild- oder Videospeicherung mit lokaler Vorschau und Wiedergabe
- Unterstützt mehrsprachige Menüs, global anwendbar, kompatibel mit Windows/macOS/Linux/Android/iOS und anderen Mainstream-Systemen (einige Funktionen plattformabhängig)
- Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
- Leistungsstarke ISP-Funktionen mit deutlicher Schärfung und 3D-Rauschunterdrückung, präziserer ROI-Weißabgleich
- Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
- Kompakte Bauweise, einfach zu integrieren
Produktdetails
XCAMLITE4K8MPB-MINI (eingestellt) Technische Spezifikation
| Schlüsselparameter | |
| Produktmodell | XCAMLITE4K8MPB-MINI (eingestellt) |
| Produktserie | 4K/HDMI/USB Mehrfachausgabe C-Mount CMOS-Kamera |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX485(C) |
| Sensorgröße | 1/1.2" (11.14×6.26mm) |
| Diagonale | 12.8mm |
| Pixelgröße | 2.9μm × 2.9μm |
| Auflösung | 8MP (3840×2160) |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Leistungsparameter | |
| Bildrate | HDMI: 30fps@4K/1080P; USB: 20fps@3840×2160 |
| Ausgangsschnittstellen | HDMI1.4 , USB2.0 |
| Objektivanschluss | C-Mount-Anschluss |
| Speicherunterstützung | USB-Stick |
| Softwareunterstützung | XCamView, ToupView, ToupLite |
| Physikalische Parameter | |
| Stromversorgung | DC 12V/1A |
| Abmessungen | Kompaktes Design |
| Gewicht | Leichtbauweise |
| Umgebungsparameter | |
| Betriebstemperatur | -10°C ~ +50°C |
| Weitere Informationen | |
| Unterstützte Betriebssysteme | Windows, Linux, macOS |
| Zertifizierung | CE, FCC, RoHS |
Produktübersicht
XCAMLITE4K8MPB-MINI (eingestellt) ist eine Multi-Interface-Kamera für hochauflösende Echtzeitbildgebung und kombiniert Optik, Elektronik sowie Software in einem System. Die wichtigsten Highlights:
- Ultrakompaktes 4K-Design：Handtellergroßes Gehäuse lässt sich direkt am Mikroskop oder in Integrationslösungen montieren.
- Mehrfachschnittstellen：HDMI-Livebild, USB-Streaming und SD/USB-Speicherung bedienen Präsentation, Analyse und Archivierung gleichzeitig.
- XCamView Menüsteuerung：Messungen, Vergleich, Overlay und Focus-Stacking direkt über Maus oder Touch steuern.
- Automatisierungs-Optionen：Sprach- oder Barcode-Trigger ermöglichen freihändige Aufnahme in Serienprozessen.
- ISP mit 3D-Rauschunterdrückung：HDR, Dunkelbereichsverstärkung und Schärfung sichern Details bei anspruchsvoller Beleuchtung.
Kernleistungsindikatoren
4K
Videoauflösung
60fps
Maximale Bildrate
Mehrfachschnittstellen
HDMI-/USB-Ausgabe
8MP (3840×2160)
Sensorauflösung
Erweiterte Funktionsmerkmale
Sprachsteuerung
USB-Sprachmodul für komfortable Bedienung ohne Hände.
Barcode-Trigger
Serienaufnahmen per Barcodescanner, ideal für Rückverfolgbarkeit.
Intelligente Messfunktionen
Automatische Kantenerkennung und Messwerkzeuge steigern Präzision und Tempo.
ISP-Optimierung
Leistungsstarke Signalverarbeitung verbessert Dynamik und reduziert Rauschen.
Empfehlung
XCAMLITE4K8MPB-MINI (eingestellt) vereint 4K-HDMI, USB-Streaming und lokale Speicherung in einem ultrakompakten Gehäuse – ideal für beengte Labor-, Unterrichts- und Inspektionsumgebungen. Optionale Sprach- oder Barcodeauslösung beschleunigt standardisierte Workflows und stellt reproduzierbare Dokumentation sicher.
Anwendungsszenarien
Stereomikroskop-Bildgebung
Stereomikroskop-Bildgebung
Biologische Mikroskop-Bildgebung
Biologische Mikroskop-Bildgebung
Industrielle Inspektionen
Industrielle Inspektionen
Lehre und Forschung
Lehre und Forschung
Anwendungsbeispiele
Hirtentäschel-Embryo-Schnitt
Tradescantia-Blattepidermis
Faseriges Bindegewebe-Schnitt
Dickdarmschnitt
Auswahlhinweise
- Sensorgrößen: IMX415 (1/2.8") für ultrakompakte Setups, IMX485 (1/1.2") für höheres Lichtaufkommen.
- Speicherbedarf: Varianten mit SD-Slot sichern 4K-Daten direkt vor Ort zur späteren Analyse.
- Parallele Nutzung: HDMI + USB decken Großbild, Remote-Sharing und PC-Aufzeichnung gleichzeitig ab.
- Automatisierung: Sprach- oder Barcode-Trigger beschleunigen wiederkehrende Prüf- und Dokumentationsprozesse.
XCAMLITE4K8MPB-MINI (eingestellt) Produktbroschüre
PDF-Format mit detaillierten technischen Daten, Maßzeichnungen und Anwendungshinweisen
Software-Downloads
Professionelle Bildgebungssoftware XCamView / ToupView / ToupLite
3D-Modell-Datei
STEP-Format für Systemintegrationsprojekte
XCAMTOP4K_MINI Multi-Interface-Kamera｜Lieferumfang #

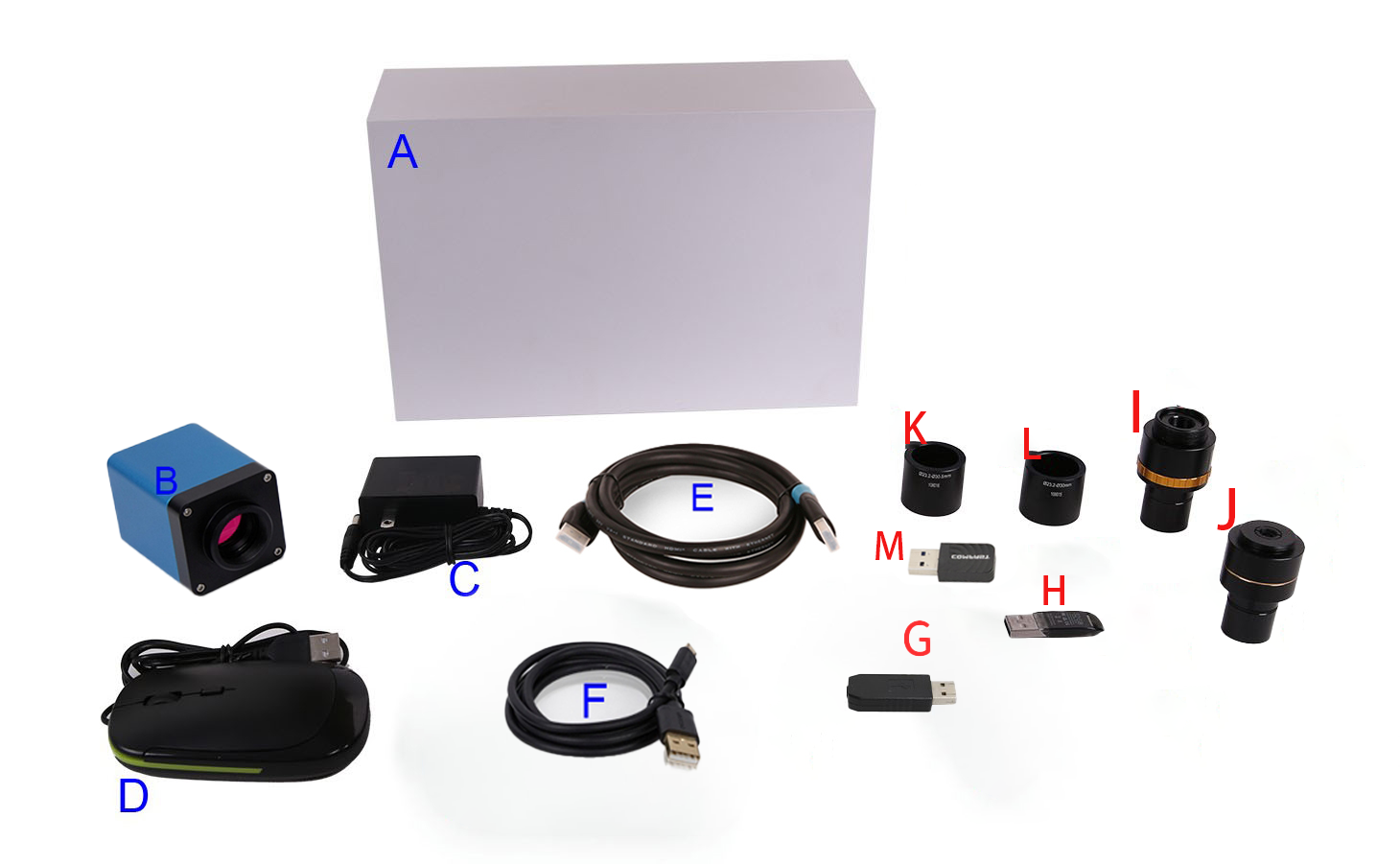

Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stück, ca. 1,57 kg/Box)
- B XCAMTOP4K_MINI Kamera ×1
- C Netzteil: Eingabe AC 100–240 V 50/60 Hz; Ausgabe DC 12 V 1 A (GS12U12-P1I / GS12E12-P1I)
- D USB-Maus ×1
- E HDMI-2.0-Kabel ×1
- F Hochgeschwindigkeits-USB-2.0-A↔A-Datenkabel, vergoldet (2,0 m)
- G Treiber- und Anwendungs-CD (Ø12 cm)
Optionales Zubehör
- H SD-Karte (≥16 GB, Class 10)
- I Fokussierbarer Okularrohradapter 108001/AMA037, 108002/AMA050, 108003/AMA075
- J Fester Okularrohradapter 108005/FMA037, 108006/FMA050, 108007/FMA075
- K Okularadapterring Ø30 mm 108015
- L Okularadapterring Ø30,5 mm 108016
- M Mikrometer 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
- N USB-Flash-Laufwerk (Backup-Medium)
- O USB-WLAN-Adapter (erforderlich für WiFi-/AP-Modus)
XCAMTOP4K_MINI Multi-Interface-Kamera｜Produktabmessungen #

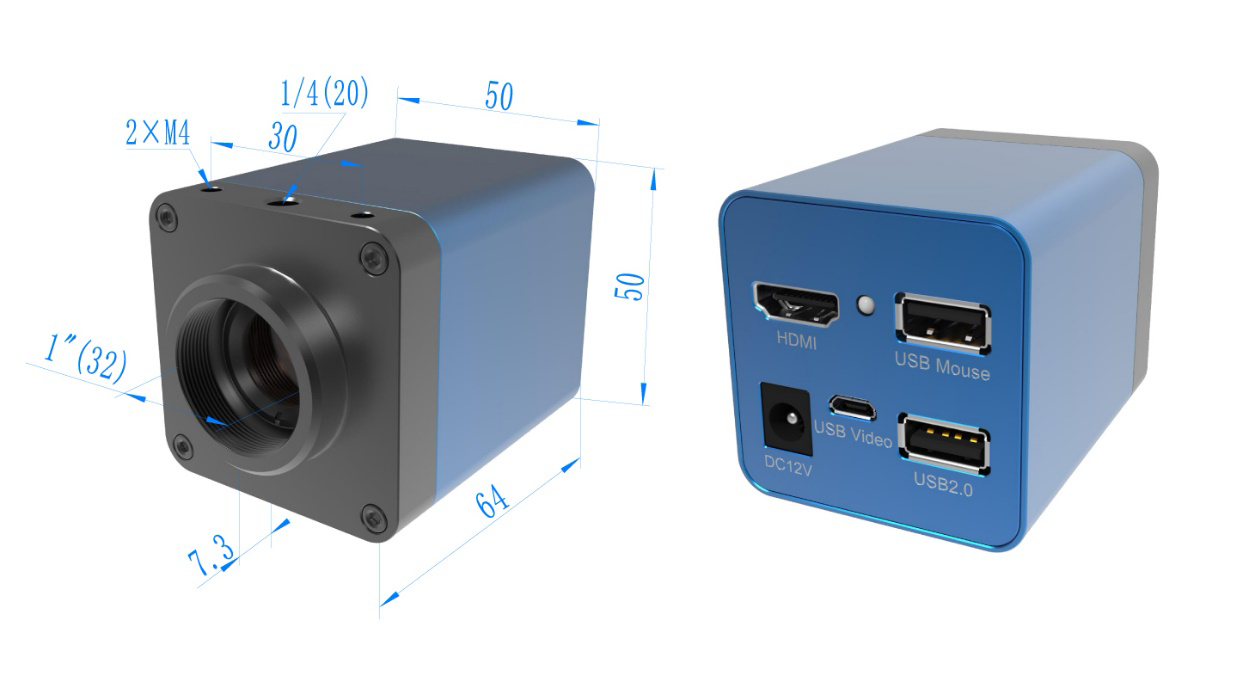

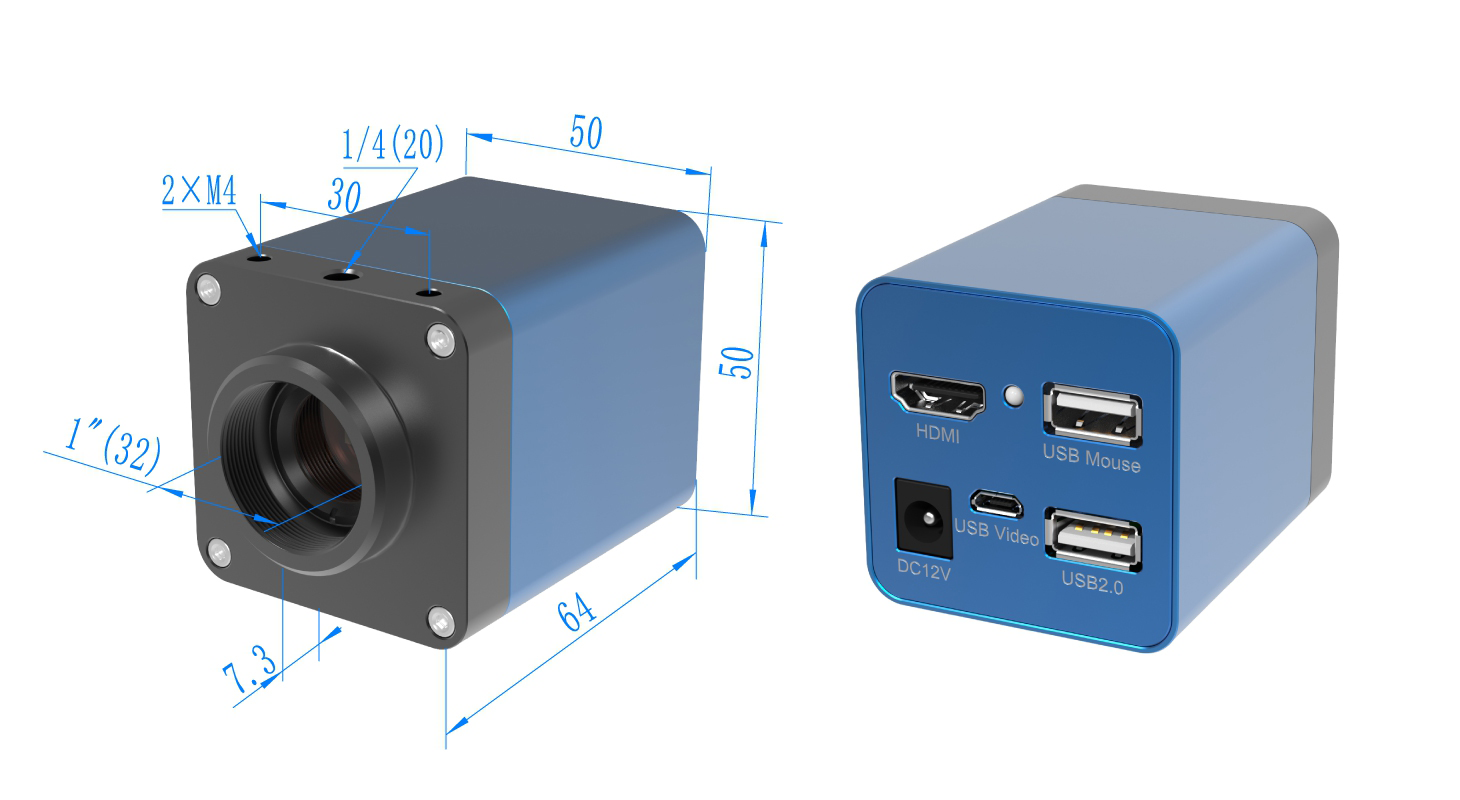

Gehäuseabmessungen und Umgebungsanforderungen
Siehe Maßzeichnung der MINI-Version im Handbuch
Bitte vor der Montage anhand der Maßzeichnung Befestigungspunkte und Schnittstellenausrichtung prüfen.
Detaillierte Einführung
Die XCAMLITE4K_MINI Kameraserie von Tupu Optoelectronics ist eine kompakte 4K-CMOS-Mikroskopkamera mit HDMI- und USB-Doppelausgabe und Standard-C-Mount. Sie lässt sich direkt an Stereo- und Biologische Mikroskope anschließen, erfasst 4K-HD-Videos und Bilder und funktioniert auch ohne PC eigenständig.

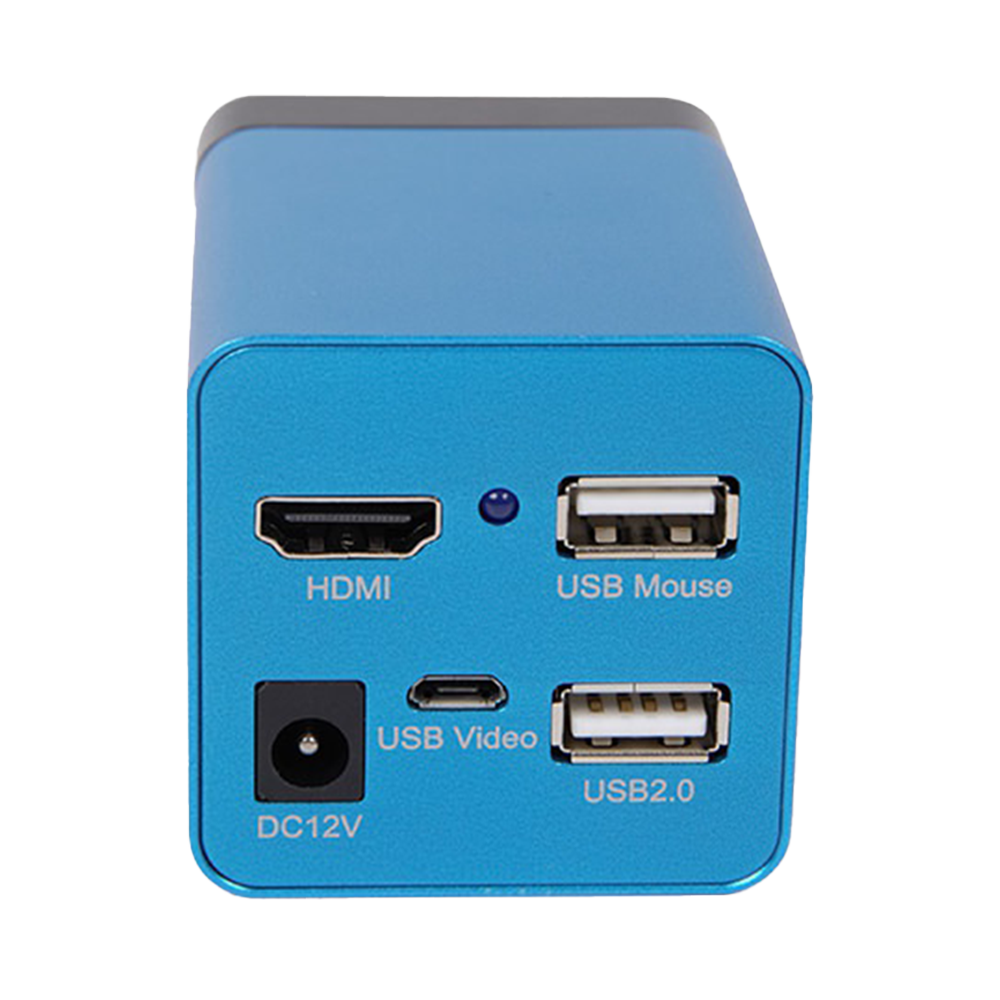

Ein Sony Exmor/Starvis Hochsensitivitäts-Sensor ermöglicht adaptive 4K-/1080P-HDMI-Ausgabe (HDMI 1.4) sowie Datenerfassung über USB Video via Micro-USB. Das integrierte XCamView Interface erlaubt Steuerung per USB-Maus, während USB-Sticks für lokale Speicherung und Wiedergabe sofort einsatzbereit sind – ideal für platzbeschränkte Forschungs-, Lehr- und Inspektionsszenarien.
Technische Merkmale
- Kompaktes Gehäuse mit Dualausgabe: HDMI-4K/1080P-Adaptive Ausgabe + USB Video – 4K@30 fps (HDMI), 4K@20 fps (USB); C-Mount erleichtert die Integration.
- 4K-Bildgebung mit Hardwareoptimierung: 3D-Denoising, Schärfeoptimierung, lokales Dynamik-/Tonemapping, ROI-Weißabgleich und Ultra-Fine-Farbengine sichern konstante Bildqualität.
- Integriertes XCamView für einfache Bedienung: Direktsteuerung per USB-Maus; USB-Sticks speichern Bilder/Videos und erlauben lokale Wiedergabe – echtes Plug-and-Play.
- Plattformübergreifende Software: Am PC kompatibel mit ToupView/ToupLite (Windows/macOS/Linux) für Messung, Stitching, Tiefenschärfenerweiterung u. a.; Standard-SDKs erleichtern Weiterentwicklungen.
- Hinweis zur Nutzung: USB Video und USB-Maus können nicht gleichzeitig verwendet werden; bei Datenerfassung über Micro-USB ist die Maus vorübergehend deaktiviert und wird nach dem Trennen wieder verfügbar.
Zentrale Vorteile
-
1
Kompaktes Gehäuse mit Dualausgabe HDMI und USB arbeiten parallel – ideal für portable oder platzsparende Setups.
-
2
4K-Echtzeit bei hoher Bildrate Adaptive 4K/1080P-Ausgabe, 4K-HDMI mit 30 fps und 4K-USB mit 20 fps.
-
3
Plug-and-Play mit lokaler Speicherung XCamView und Maussteuerung sind integriert; USB-Sticks ermöglichen Aufnahme und Wiedergabe.
-
4
Professionelle Bildoptimierung Hardware-3D-Denoising, Schärfeoptimierung und ROI-Weißabgleich sichern Klarheit und Farbtreue.
-
5
Anwendungsfreundlich und erweiterbar Kompatibel mit ToupView/ToupLite und Standard-SDKs – deckt Lehrmikroskopie, Forschungsdokumentation und industrielle Inspektion ab
