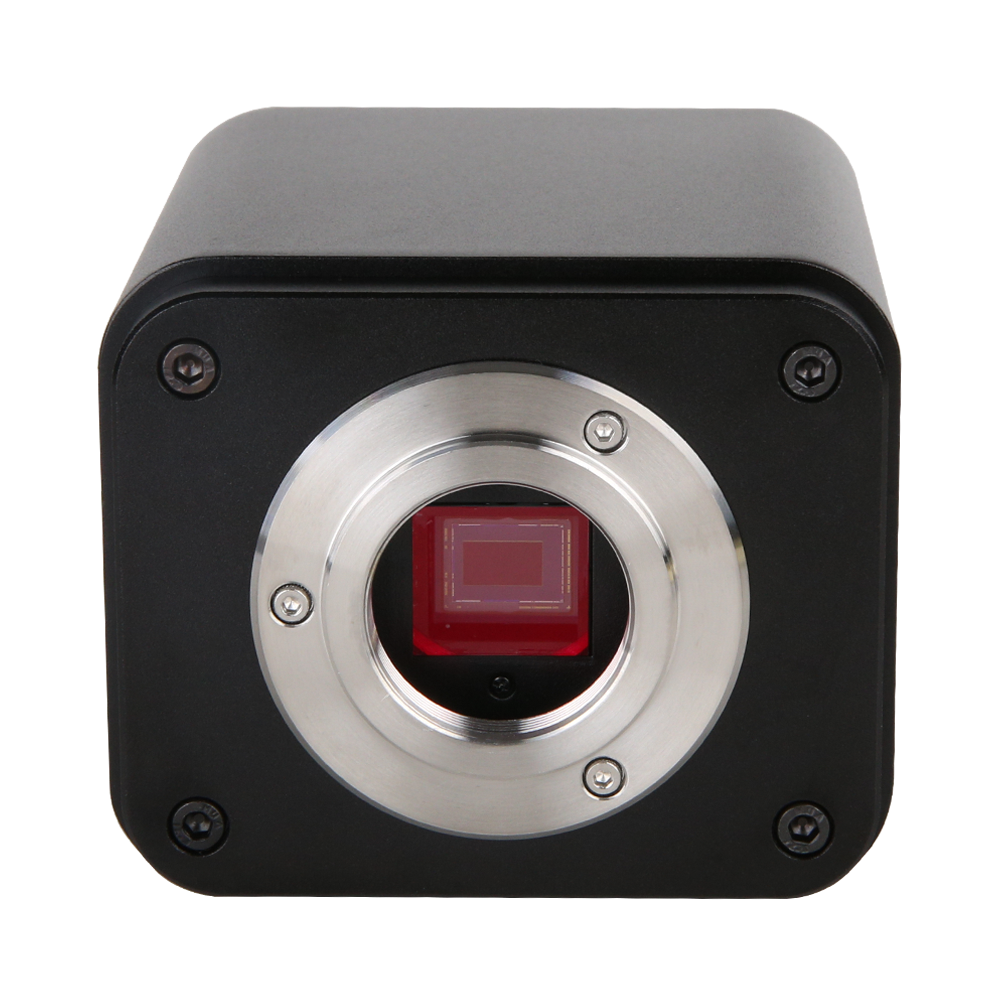

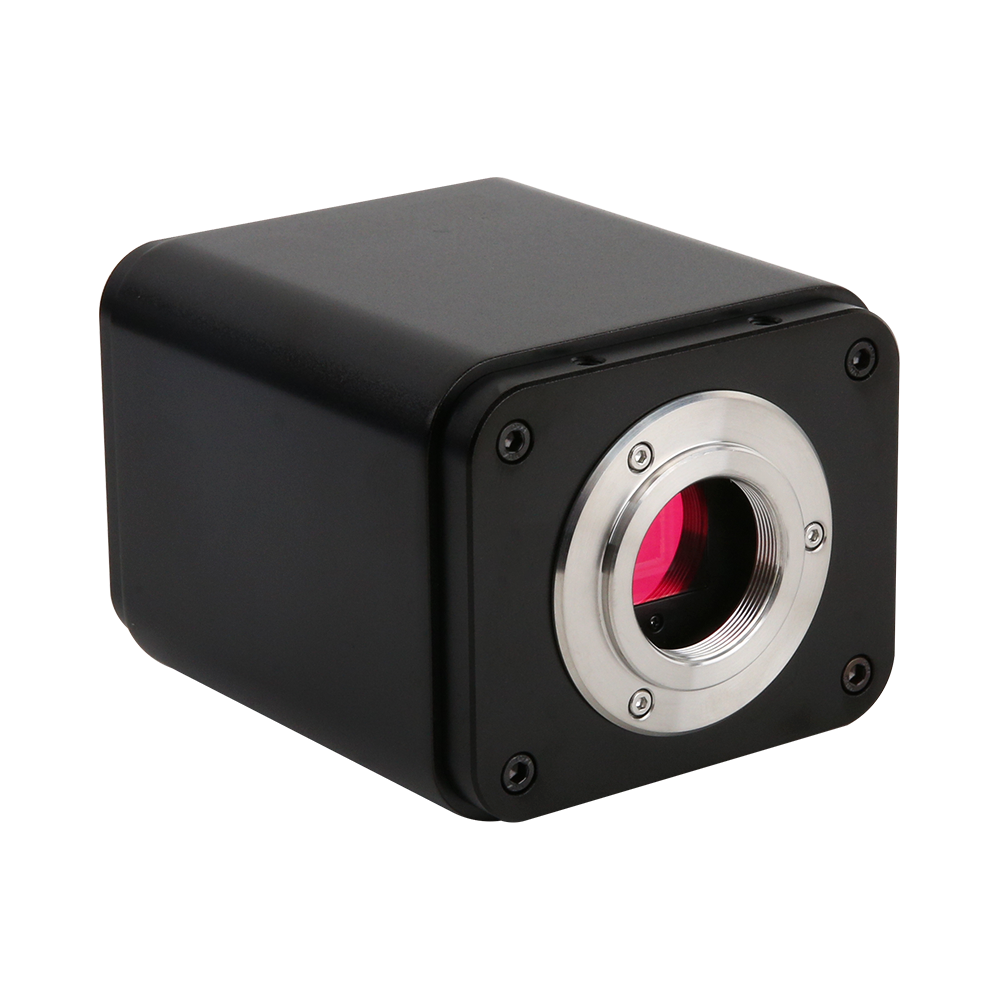

XCAMTOP1080P-Serie Multi-Interface-Kamera
Produktübersicht
Die XCAMTOP1080P-Serie ist für die digitale Bildaufnahme an Stereomikroskopen, biologischen Mikroskopen und interaktiven Lehrsystemen ausgelegt. Sie kombiniert 1080P-Ausgabe über HDMI, NETWORK und USB mit lokaler Speicherung auf SD-Karte oder USB-Stick, lokaler Vorschau und Wiedergabe sowie integrierter XCamView-Steuerung.
Die Serie unterstützt ein optionales USB-Sprachsteuermodul für Aufnahme-, Video- und Freeze-Befehle in Echtzeit und bietet leistungsfähige ISP-Bildoptimierung mit lokalem Tone Mapping, 3D-Rauschunterdrückung und automatischer Kantenerkennung für Messaufgaben.
Hauptmerkmale
- Sony Pregius frontbeleuchteter CMOS-Sensor
- 1080P HDMI/NETWORK/USB-Mehrfachausgabe für Monitor, Netzwerk und PC
- SD-Karte oder USB-Stick für Bild- und Videospeicherung mit lokaler Vorschau und Wiedergabe
- Optionales USB-Sprachsteuermodul für Aufnahme, Video, Freeze und weitere Echtzeitbefehle
- Integrierte XCamView-Software mit automatischer Kantenerkennung und Messfunktionen
- Leistungsfähiger ISP mit lokalem Tone Mapping und 3D-Rauschunterdrückung
- ToupView/ToupLite für PC sowie iOS-/Android-Apps für mobile Endgeräte
- Geeignet für Stereo- und biologische Mikroskope sowie interaktive Lehrsysteme
Produktdetails
XCAMTOP1080P2MPB Technische Spezifikation
| Schlüsselparameter | |
| Produktmodell | XCAMTOP1080P2MPB |
| Produktserie | HDMI/NETWORK/USB-Mehrfachausgabekamera |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX392(C) |
| Sensorgröße | 1/2.35" (6.62×3.72 mm) |
| Diagonale | 1/2.35" |
| Pixelgröße | 3.45 µm × 3.45 µm |
| Auflösung | 2MP (1920×1080) |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Leistungsparameter | |
| Bildrate | HDMI: 60fps@1920×1080; NETWORK: 60fps@1920×1080; USB: 90fps@1920×1080 |
| Ausgangsschnittstellen | HDMI1.4, LAN, USB Video |
| Objektivanschluss | C-Mount-Anschluss |
| Speicherunterstützung | SD-Karte, USB-Stick |
| Softwareunterstützung | XCamView, ToupView, ToupLite, iOS/Android App |
| Physikalische Parameter | |
| Stromversorgung | DC 12 V / 1 A |
| Verpackungsabmessungen | 25,5 cm × 17,0 cm × 9,0 cm (Verpackung) |
| Gewicht | 1,57 kg (inkl. Verpackung) |
| Umgebungsparameter | |
| Temperaturbereich | Betrieb: -10 °C bis 50 °C; Lagerung: -20 °C bis 60 °C |
| Luftfeuchtigkeit | Betrieb: 30–80 % RH; Lagerung: 10–60 % RH |
| Weitere Informationen | |
| Unterstützte Betriebssysteme | Windows XP/Vista/7/8/8.1/10 (32/64-Bit), macOS, Linux, Android, iOS |
| Zertifizierung | CE, FCC |
Produktübersicht
XCAMTOP1080P2MPB liefert 1080p-Livebilder über HDMI, NETWORK und USB, speichert Bilder und Videos lokal auf SD-Karte oder USB-Stick und integriert XCamView für Messung, Wiedergabe und direkte Bedienung ohne PC.
- 1080p Mehrfachausgabe: HDMI, NETWORK und USB arbeiten parallel für Monitoranzeige, Netzwerkstreaming und PC-Erfassung.
- Lokale Speicherung: SD-Karte und USB-Stick speichern JPEG/TIFF-Bilder sowie H.264-MP4-Videos mit lokaler Vorschau und Wiedergabe.
- XCamView integriert: Mausgesteuerte Bedienung mit automatischer Kantenerkennung, Messfunktionen, Vergleichsansicht und Dateibrowser direkt in der Kamera.
- USB-Sprachsteuerung optional: Freihändige Bedienung für Aufnahme, Aufnahme-Start, Freeze und weitere Echtzeitbefehle.
- Leistungsstarker ISP: Lokales Tone Mapping, 3D-Rauschunterdrückung, Schärfung und Weißabgleich verbessern die Bildqualität im Livebetrieb.
- Flexible Integration: ToupView/ToupLite für PC sowie mobile iOS-/Android-Apps unterstützen Lehre, Dokumentation und Remote-Zugriff.
Kernleistungsindikatoren
1080P
Videoauflösung
90fps
Maximale Bildrate
3 Interfaces
HDMI / NETWORK / USB
2MP (1920×1080)
Sensorauflösung
Erweiterte Funktionsmerkmale
Sprachsteuerung
Optionales USB-Sprachmodul zur freihändigen Auslösung von Snap, Recording und Freeze.
Lokale Vorschau & Wiedergabe
Gespeicherte Bilder und Videos lassen sich direkt auf der Kamera durchsuchen, vergleichen und wiedergeben.
Messfunktionen
Automatische Kantenerkennung, Kalibrierung und eingebettete Messwerkzeuge steigern die Reproduzierbarkeit.
ISP-Bildoptimierung
Lokales Tone Mapping, 3D-Denoise, Schärfung, Kontrast und Anti-Flicker unterstützen stabile Livebilder.
Empfehlung
XCAMTOP1080P2MPB eignet sich besonders für Anwender, die eine 1080p-Kamera mit lokaler Speicherung, Netzwerkanbindung und integrierter Messung in einem einzigen C-Mount-System benötigen.
Anwendungsszenarien
Mikroskopische Bildgebung
Für Stereo- und biologische Mikroskope mit 1080p-Livebild, Messung und lokaler Dokumentation.
Lehrdemonstrationen
Echtzeitdarstellung über HDMI und Netzwerk für Unterricht, Schulung und interaktive Mikroskopie.
Industrielle Inspektion
Prüfung von Elektronik, Präzisionsteilen und wiederholbaren Qualitätskontrollaufgaben mit lokaler Aufzeichnung.
Forschungsdokumentation
Erfasst Bilder, Messdaten und Videos für Laborberichte, Vergleich und Rückverfolgung.
Auswahlhinweise
- Für Standalone-Betrieb: Ideal, wenn Monitoranzeige, Aufnahme und Wiedergabe direkt an der Kamera erfolgen sollen.
- Für gemischte Workflows: HDMI für Liveanzeige, NETWORK für Verteilung und USB für PC-Transfer lassen sich parallel nutzen.
- Für dokumentationsintensive Aufgaben: Die Kombination aus XCamView-Messung, lokaler Speicherung und optionaler Sprachsteuerung reduziert manuelle Zwischenschritte.
XCAMTOP1080P2MPB Produktbroschüre
PDF mit technischen Daten, Schnittstellenübersicht und Packlisteninformationen
Software-Downloads
XCamView, ToupView und ToupLite für Livebild, Erfassung und Messung
3D-Modell-Datei
STEP-Datei für Integrations- und Halterungsprojekte

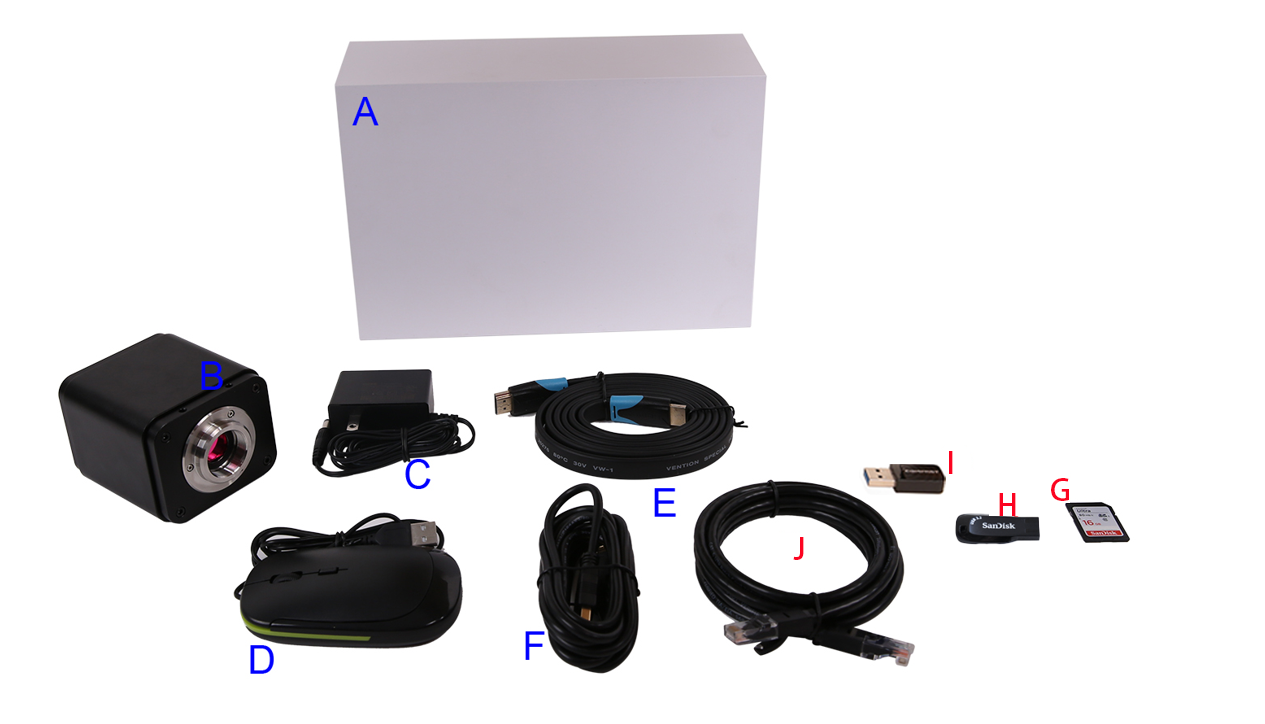

XCAMTOP1080P Multi-Interface-Kamera | Packliste #
Standard-Lieferumfang
- A Geschenkbox: 25,5 cm × 17,0 cm × 9,0 cm (1 Stk., 1,57 kg pro Box)
- B XCAMTOP1080P2MPB Kamera ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V / 1 A; US-Modell POWER-U-12V1A (MSA-C1000IC12.0-12W-US), EU-Modell POWER-E-12V1A (MSA-C10001C12.0-12W-DE), UL/CE/FCC-konform
- D USB-Maus
- E HDMI-Kabel
- F USB-2.0-A-Stecker-zu-A-Stecker-Kabel, vergoldet, 2,0 m
Optionales Zubehör
- G SD-Karte ab 16 GB, Geschwindigkeitsklasse 10 oder höher
- H USB-Stick für Bild- und Videospeicherung
- I USB-Wi-Fi-Adapter für drahtlose Echtzeitübertragung
- J Ethernet-Kabel für LAN-Anbindung
Detaillierte Einführung
Die XCAMTOP1080P-Serie ist eine 1080p-C-Mount-Mikroskopkamera mit Mehrfachausgabe über HDMI, Netzwerk und USB. Sie wurde für Stereo- und biologische Mikroskope sowie interaktive Lehrumgebungen entwickelt und ermöglicht Liveanzeige, Speicherung und Messung direkt an der Kamera.
Mit XCamView lassen sich Belichtung, Aufzeichnung, Wiedergabe, Bildvergleich und Messfunktionen per Maus steuern. Die Kamera unterstützt SD-Karte und USB-Stick für lokale Speicherung, ein optionales USB-Sprachsteuermodul für freihändige Bedienung sowie leistungsfähige ISP-Funktionen wie lokales Tone Mapping und 3D-Denoise.
Technische Merkmale
- 1080p Mehrfachausgabe: Gleichzeitige Ausgabe über HDMI 1.4, LAN und USB Video für Monitor, Netzwerk und PC-Host.
- Lokale Speicherung: SD-Karte oder USB-Stick speichern JPEG/TIFF-Bilder und H.264-MP4-Videos mit lokaler Vorschau und Wiedergabe.
- Integrierte XCamView-Steuerung: Automatische Kantenerkennung, Messung, Dateibrowser, Vergleichsansicht und Wiedergabe direkt in der Kamera.
- ISP-Bildoptimierung: Lokales Tone Mapping, 3D-Rauschunterdrückung, Schärfung, Kontrast, Helligkeit, Gamma und 50/60 Hz Anti-Flicker.
- Flexible Erweiterung: Optionaler USB-Wi-Fi-Adapter und ein Sprachsteuermodul erweitern Remote- und Freihand-Workflows.
Kernvorteile
-
1
1080p mit bis zu 90 fps Flüssige USB-Erfassung und stabile HDMI-/Netzwerkausgabe für Livebeobachtung.
-
2
Direkte Bedienung ohne PC Mausgesteuerte XCamView-Oberfläche mit Aufnahme, Wiedergabe und Vergleich direkt an der Kamera.
-
3
Lokale Speicherung und Dokumentation SD-Karte und USB-Stick vereinfachen Bild- und Videologging ohne externe Recorder.
-
4
Messung und Bildoptimierung Automatische Kantenerkennung, Messwerkzeuge und 3D-Denoise verbessern Effizienz und Reproduzierbarkeit.
-
5
Für Lehre, Forschung und QA Geeignet für Unterricht, Laboraufzeichnung, industrielle Inspektion und standardisierte Dokumentationsaufgaben.
