XCAMTOP4K_MINI-Serie Multi-Interface-Kamera
Produktübersicht
Die XCAMTOP4K_MINI-Serie verfügt über ein kompaktes Gehäusedesign und integriert HDMI 1.4-, USB-Video- und Wi-Fi-Mehrfachausgabeschnittstellen. Das System ermöglicht direkte 4K-Ultra-HD-Bilderfassung und -Anzeige für Stereo- oder biologische Mikroskope ohne Computer. Die integrierte XCamView-Software bietet umfangreiche Mess- und Bildverarbeitungsfunktionen und unterstützt Sprachsteuerung sowie Netzwerkintegration für interaktive mikroskopische Lehrsysteme.
Hauptmerkmale
- Sony Starvis 2 rückbeleuchteter CMOS-Sensor
- 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
- Wi-Fi AP/STA-Dual-Modus (erfordert USB-Adapter)
- USB-Video-Schnittstelle unterstützt MJPEG-Echtzeitübertragung
- Integrierte XCamView-Messsoftware: automatische Kantenerkennung, Kalibrierung, verschiedene Messwerkzeuge
- USB-Stick-Speicherung: MP4 (H.264-Kodierung) Videos und JPEG/TIFF-Bilder
- USB-Sprachsteuerungsmodul: Foto-/Video-/Einfrierungsoperationen
- Leistungsstarke ISP-Funktionen: ROI-Weißabgleich, 3D-Rauschunterdrückung, Schärfung, Dunkelbereichsverbesserung
- Unterstützt mehrsprachige Oberfläche (10 Sprachen)
- Integrierte RTC für präzise Zeitsteuerung
Produktdetails
XCAMTOP4K8MPD_MINI Technische Spezifikation
| Schlüsselparameter | |
| Produktmodell | XCAMTOP4K8MPD_MINI |
| Produktserie | HDMI/Wi-Fi/USB Mehrfachausgabe C-Mount-Kamera |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX585(C) |
| Sensorgröße | 1/1.2" (11.14×6.26mm) |
| Diagonale | 12.78mm |
| Pixelgröße | 2.9μm × 2.9μm |
| Auflösung | 8MP (3840×2160) |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Leistungsparameter | |
| Bildrate | HDMI: 30Hz@3840×2160; USB: 30fps@3840×2160; WiFi: 30fps@3840×2160 |

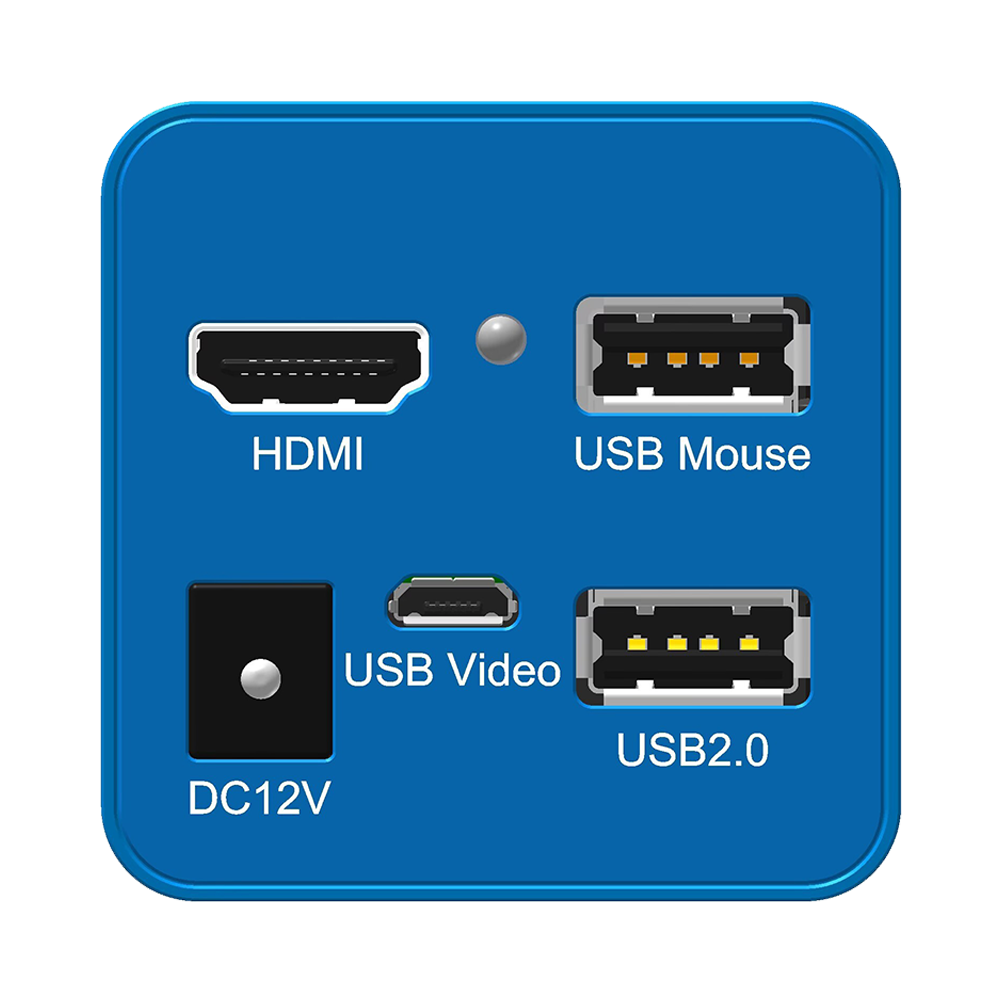

| Ausgangsschnittstellen | HDMI 1.4, USB Video, WiFi |
| Objektivanschluss | C-Mount-Anschluss |
| Speicherunterstützung | USB-Stick |
| Softwareunterstützung | XCamView, ToupView, ToupLite |
| Physikalische Parameter | |
| Stromversorgung | DC 12V/1A |
| Abmessungen | Kompaktes Design |
| Gewicht | Leichtgewicht |
| Umgebungsparameter | |
| Betriebstemperatur | -10°C ~ +50°C |
| Weitere Informationen | |
| Unterstützte Betriebssysteme | Windows, Linux, macOS, Android, iOS |
| Zertifizierung | CE, FCC, UL |
Produktübersicht
XCAMTOP4K8MPD_MINI ist eine kompakte 4K HDMI/Wi-Fi/USB Mehrfachausgabe C-Mount CMOS-Kamera, die speziell für die Mikroskopie entwickelt wurde und folgende Kernfunktionen vereint:
- Kompaktes Design：Schlanke Abmessungen erleichtern die Integration in unterschiedliche Mikroskopsysteme – ideal für beengte Arbeitsplätze.
- Sony Starvis 2 Sensor：Rückseitig belichtete CMOS-Technologie liefert rauscharme und hochsensitive Bildgebung.
- Mehrfachschnittstellen-Ausgabe：Unterstützt 4K HDMI, Wi-Fi und USB Video, um verschiedenste Einsatzszenarien abzudecken.
- Integrierte XCamView-Software：Professionelle Mess- und Bildverarbeitungsfunktionen wie Auto-Edge, Kalibrierung und Grafik-Overlays sind direkt an Bord.
- Sprachsteuerung：USB-Sprachmodul ermöglicht Befehle wie Foto, Video oder Freeze und erhöht den Bedienkomfort.
- Lokaler Speicher & Wiedergabe：Speichert Bilder und Videos direkt auf USB-Sticks, lokale Vorschau und Playback vereinfachen das Datenmanagement.
- Leistungsstarke ISP-Verarbeitung：ROI-Weißabgleich, 3D-Rauschreduzierung und Schärfung optimieren die Bildqualität deutlich.
Kernleistungsindikatoren
4K
Videoauflösung
30fps
Maximale Bildrate
Mehrfachschnittstellen
HDMI/WiFi/USB
8MP (3840×2160)
Sensorauflösung
Erweiterte Funktionsmerkmale
Sprachsteuerung
USB-basierte Sprachbefehle steuern Aufnahme, Video oder Freeze – Hände bleiben frei für die Probe.
Intelligente Messfunktionen
Automatische Kantenerkennung und Messwerkzeuge steigern Präzision und Tempo.
Wi-Fi-Konnektivität
AP-/STA-Dualmodus erlaubt flexible Netzwerkeinbindung und Fernsteuerung.
ISP-Optimierung
ROI-Weißabgleich, 3D-Rauschreduzierung und weitere Bildoptimierungen sind integriert.
Empfehlung
XCAMTOP4K8MPD_MINI kombiniert ein platzsparendes Gehäuse, vielseitige Schnittstellen und leistungsstarke Tools – ideal für hochauflösende Live-Mikroskopie. Sprachsteuerung und Wi-Fi-Konnektivität erhöhen die Effizienz und machen die Serie zur überzeugenden Wahl für Unterricht, industrielle Inspektion und Forschungsdokumentation.
Anwendungsszenarien
Stereomikroskop-Bildgebung
Stereomikroskop-Bildgebung
Biologische Mikroskopbeobachtung
Biologische Mikroskopbeobachtung
Interaktive mikroskopische Lehrsysteme
Interaktive mikroskopische Lehrsysteme
Industrielle Inspektionen
Industrielle Inspektionen
Medizinisch-pathologische Beobachtung
Medizinisch-pathologische Beobachtung
Anwendungsbeispiele
Kürbisgewächs-Stamm-Längsschnitt
Zweijähriger Lindenstamm-Querschnitt
Einfaches kubisches Epithel-Schnitt
Leiterplatte
Auswahlhinweise
- 4K-Variante: Modelle mit „4K“ im Namen liefern 3840×2160 Auflösung.
- Hohe Bildrate: Varianten mit „1080P“ erreichen bis zu 60 fps für dynamische Szenen.
- Großer Sensor: Ausführungen mit IMX678 (1/1.8") bieten größeres Sichtfeld und Lichtempfindlichkeit.
- Kosteneffizienz: IMX415 oder IMX462 überzeugen mit starkem Preis-Leistungs-Verhältnis.
XCAMTOP4K8MPD_MINI Produktbroschüre
PDF-Format mit detaillierten technischen Daten, Maßzeichnungen und Anwendungshinweisen
Software-Downloads
Professionelle Bildgebungssoftware XCamView / ToupView / ToupLite
3D-Modell-Datei
STEP-Format für Systemintegrationsprojekte
XFCAMTOP_MINI Multi-Interface-Kamera｜Lieferumfang #
Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stück, ca. 1,57 kg/Box)
- B XFCAMTOP_MINI Kamera ×1
- C Netzteil: Eingabe AC 100–240 V 50/60 Hz; Ausgabe DC 12 V 1 A (GS12U12-P1I / GS12E12-P1I)
- D USB-Maus ×1
- E HDMI-2.0-Kabel ×1
- F Hochgeschwindigkeits-USB-2.0-A↔A-Datenkabel, vergoldet (2,0 m)
- G Treiber- und Anwendungs-CD (Ø12 cm)
Optionales Zubehör
- H SD-Karte (≥16 GB, Class 10)

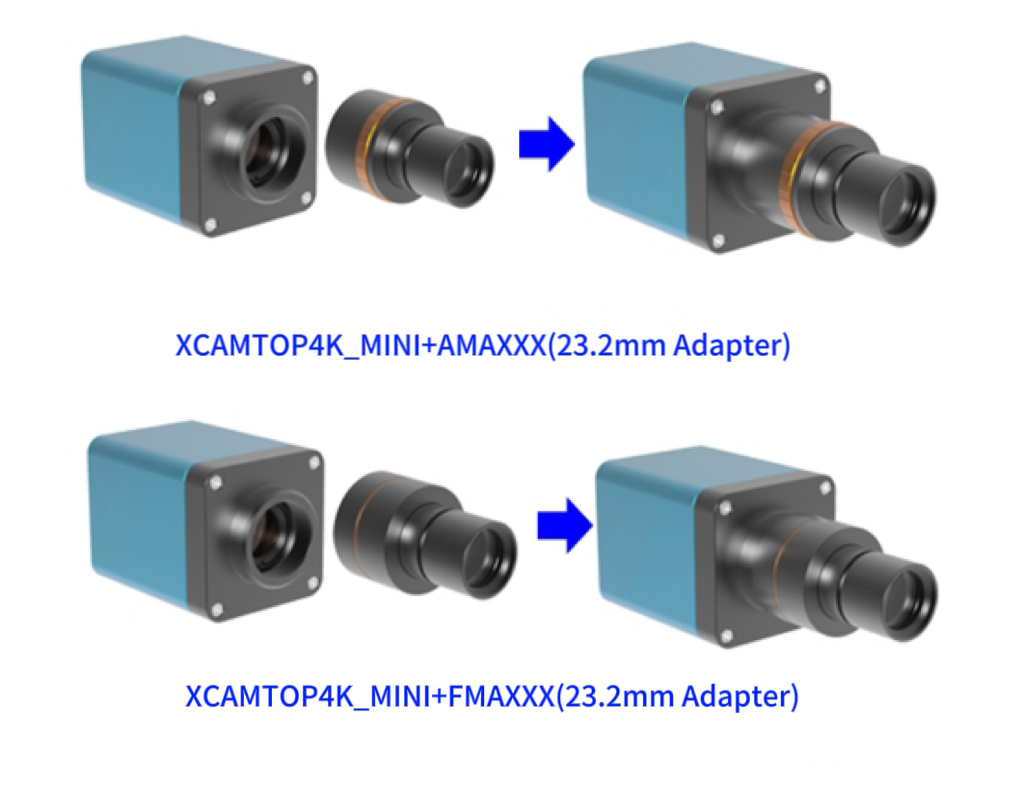

- I Fokussierbarer Okularrohradapter 108001/AMA037, 108002/AMA050, 108003/AMA075
- J Fester Okularrohradapter 108005/FMA037, 108006/FMA050, 108007/FMA075
- K Okularadapterring Ø30 mm 108015
- L Okularadapterring Ø30,5 mm 108016
- M Mikrometer 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
- N USB-Flash-Laufwerk (Backup-Medium)
- O USB-WLAN-Adapter (erforderlich für WiFi-/AP-Modus)
XFCAMTOP_MINI Multi-Interface-Kamera｜Produktabmessungen #
Gehäuseabmessungen und Umgebungsanforderungen
Siehe Handbuchabbildung 5-12
Bitte vor der Montage anhand der Maßzeichnung Befestigungspunkte und Schnittstellenausrichtung prüfen.
Detaillierte Einführung
Die XCAMTOP4K_MINI Serie von Tupu Optoelectronics ist eine C-Mount-4K-Mikroskopkamera mit Mehrfachausgabe, die ohne PC direkt über HDMI auf Großbildschirmen Beobachtung, Foto, Video und Messung ermöglicht; zusätzlich erlauben Wi-Fi oder USB Video die Einbindung in Computer, Tablets oder Smartphones – kompatibel mit Stereo-, Biologischen und anderen C-Mount-Mikroskopen.
Der Sony Starvis 2 Hochsensitivitäts-CMOS (z. B. IMX678) unterstützt adaptive 4K/1080p-HDMI-Ausgabe; das integrierte XCamView Imaging- und Messplattform bietet ISP-Optimierungen wie ROI-Weißabgleich, 3D-Denoising, Gamma sowie Schärfe/Kontrast/Sättigung. Sprachsteuerung, USB-Stick-Speicherung (H.264/H.265) und Playback machen die Serie für Lehrdemonstration, Forschungsdokumentation und industrielle Inspektion besonders effizient.
Technische Merkmale
- Mehrfachausgabe: 4K/1080p-HDMI adaptiv, unterstützt Wi-Fi (AP/STA) und USB Video (MJPEG)
- Hochleistungsbildgebung: Sony Starvis 2 Sensor mit hoher Sensitivität, geringem Rauschen und 50/60-Hz-Antiflicker
- Integriertes XCamView: Kalibrierung, Messung, automatische Kantenerkennung, Overlay, Vergleich und Playback in einem Workflow
- Intelligente Steuerung: Unterstützt Sprachbefehle (Foto/Video/Freeze), USB-Mausbedienung und mehrsprachige UI
- Einfache Speicherung: Speichert Fotos (JPEG/TIFF) und Videos (MP4, H.264/H.265) direkt auf USB-Sticks, inklusive interner Ansicht/Wiedergabe
- Weite Kompatibilität: Funktioniert mit ToupView/ToupLite (Windows/macOS/Linux/iOS/Android) und unterstützt Lehrnetzwerke sowie Multi-Kamera-Szenarien
Zentrale Vorteile
-
1
Kompaktes C-Mount-Design Kompakte Bauform, einfache Montage – passt zu Stereo-, Biologischen und weiteren Mikroskopen
-
2
4K-Ultra-HD mit stabiler Ausgabe HDMI 4K/1080p adaptiv – perfekt für große Lehrdisplays und Präsentationen
-
3
Mehrfachschnittstellen & Wireless-Kollaboration HDMI + Wi-Fi + USB Video erlauben AP/STA-Netzwerke und Zusammenarbeit über mehrere Endgeräte
-
4
Starke ISP- und Messtools ROI-Weißabgleich, 3D-Denoising, Gamma/Schärfe/Kontrast/Sättigung plus Kalibrierung/Messung/Overlay/Playback
-
5
Plug-and-Play, wartungsfreundlich USB-Sticks speichern und spielen ab, mehrsprachige UI – schnelle Implementierung, geringer Schulungsaufwand
