PZM0840U510A Tragbares USB-Mikroskop
Produktüberblick
PZM0840U510A ist ein leistungsstarkes Tragbares USB-Mikroskop, ausgerüstet mit dem Sensor Sony IMX335(C), liefert eine Auflösung von 5.1MP (2592×1944) und unterstützt Ausgänge über USB2.0.
Produktmerkmale
- Kontinuierlicher Zoom 0,8× – 4,0×
- Tragbares Design
- 5,1 MP hohe Auflösung
- Versorgung über USB2.0-Schnittstelle
- 8 LED-Ringbeleuchtung
- Ultra-Fine-Farbengine
- Unterstützt Multiplattform-SDK.
- Tragbares Stativsystem
Produktdetails
PZM0840U510A Technische Spezifikation
| Schlüsselparameter | |
| Produktmodell | PZM0840U510A |
| Produktserie | Tragbares USB-Mikroskop |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX335(C) |
| Sensorgröße | 1/2.8" (5.18×3.89mm) |
| Diagonale | 6.5mm |
| Pixelgröße | 2.0μm × 2.0μm |
| Auflösung | 5.1MP (2592×1944) |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Leistungsparameter | |
| Bildrate | 26fps@2592×1944; 26fps@1280×960; 26fps@640×480 |
| Ausgangsschnittstellen | USB2.0 |
| Objektivanschluss | PZM0840 kontinuierlicher Zoom-Hauptkörper |
| Speicherunterstützung | Speicherung am PC. |
| Softwareunterstützung | ToupView, ToupLite, Multiplattform-SDK |
| Physikalische Parameter | |
| Stromversorgung | USB2.0-Stromversorgung. |
| Abmessungen | 141.5mm × 44mm |
| Gewicht | ca. 0,8 kg |
| Umgebungsparameter | |
| Betriebstemperatur | -10°C ~ +50°C |
| Weitere Informationen | |
| Unterstützte Betriebssysteme | Windows XP/Vista/7/8/10 (32 & 64 Bit), Linux, macOS, Android |
| Zertifizierung | CE, FCC, RoHS |
Produktübersicht
PZM0840U510A ist ein handgehaltenes System für hochauflösende Live-Bildgebung und kombiniert Optik, Elektronik sowie Software in einem kompakten Gehäuse. Die wichtigsten Vorteile im Überblick:
- Plug-and-Play-Design：Sofort nutzbar ohne PC – HDMI-Video direkt an Monitoren anzeigen, Beobachten und Aufzeichnen in einem Schritt.
- USB-Sprachmodul：Sprachbefehle für Aufnahme, Video, Freeze und weitere Funktionen – Bedienung ohne Hände.
- Barcode-Trigger：Auslösen von Fotos per Barcodescanner, ideal für Serienaufnahmen und Rückverfolgbarkeit.
- Intelligente Messfunktionen：Integriertes XCamView unterstützt automatische Kantenerkennung, Parallel- und Rechteckmessungen sowie weitere Smart-Tools.
- Lokale Speicherung & Vergleich：USB-Speicher, lokale Vorschau, Bild- und Videovergleich erleichtern die Analyse von Proben.
- Leistungsstarke ISP-Verarbeitung：Dunkelbereichsverstärkung, Schärfung und 3D-Rauschunterdrückung verbessern die Bildqualität deutlich.
- Schneller Szenenwechsel：Voreinstellungen für Biologie- und Stereomikroskope lassen sich sofort umschalten – flexibel für unterschiedliche Aufgaben.
Kernleistungsindikatoren
1080P
Videoauflösung
60fps
Maximale Bildrate
Mehrfachschnittstellen
HDMI-/USB-Ausgabe
5.1MP (2592×1944)
Sensorauflösung
Erweiterte Funktionsmerkmale
Sprachsteuerung
Steuerung über USB-Sprachmodul für komfortables Auslösen ohne Hände.
Barcode-Trigger
Fotos per Barcodescanner erfassen – ideal für Serienaufnahme und Asset-Tracking.
Intelligente Messfunktionen
Automatische Kantenerkennung und Messwerkzeuge erhöhen Geschwindigkeit und Präzision.
ISP-Optimierung
Leistungsfähige Signalverarbeitung optimiert Dynamik und Rauschverhalten.
Empfehlung
PZM0840U510A kombiniert Plug-and-Play-Bedienung, vielfältige Steueroptionen und starke Bildverarbeitung – perfekt für Mikroskopie mit Live-Display. Sprachsteuerung und Barcode-Trigger beschleunigen die Abläufe und machen das System zur idealen Wahl für Lehrdemonstrationen, industrielle Inspektion und wissenschaftliche Dokumentation.
Anwendungsszenarien
Portable Vor-Ort-Inspektionen
Portable Vor-Ort-Inspektionen
Laborforschung.
Laborforschung.
Unterrichtsdemonstrationen
Unterrichtsdemonstrationen
Industrielle Qualitätskontrolle
Industrielle Qualitätskontrolle
Biologische Beobachtungen
Biologische Beobachtungen
Forensische Untersuchung
Forensische Untersuchung
Materialanalyse.
Materialanalyse.
Auswahlhinweise
- 4K-Anforderungen: Modelle PZM4K8MPA oder PZM4K8MPB bieten 3840×2160 Auflösung.
- Hohe Bildrate: Die PZM1080P-Serie unterstützt 60 fps für schnelle Bewegungen.
- Großer Sensor: Varianten mit IMX678 bieten ein 1/1.8"-Sensorfeld.
- Kosteneffizienz: IMX415 oder IMX462 liefern ein hervorragendes Preis-Leistungs-Verhältnis.
PZM0840U510A Produktbroschüre
PDF-Format mit detaillierten technischen Daten, Maßzeichnungen und Anwendungshinweisen
Software-Downloads
Professionelle Bildgebungssoftware XCamView / ToupView / ToupLite
3D-Modell-Datei
STEP-Format für Systemintegrationsprojekte

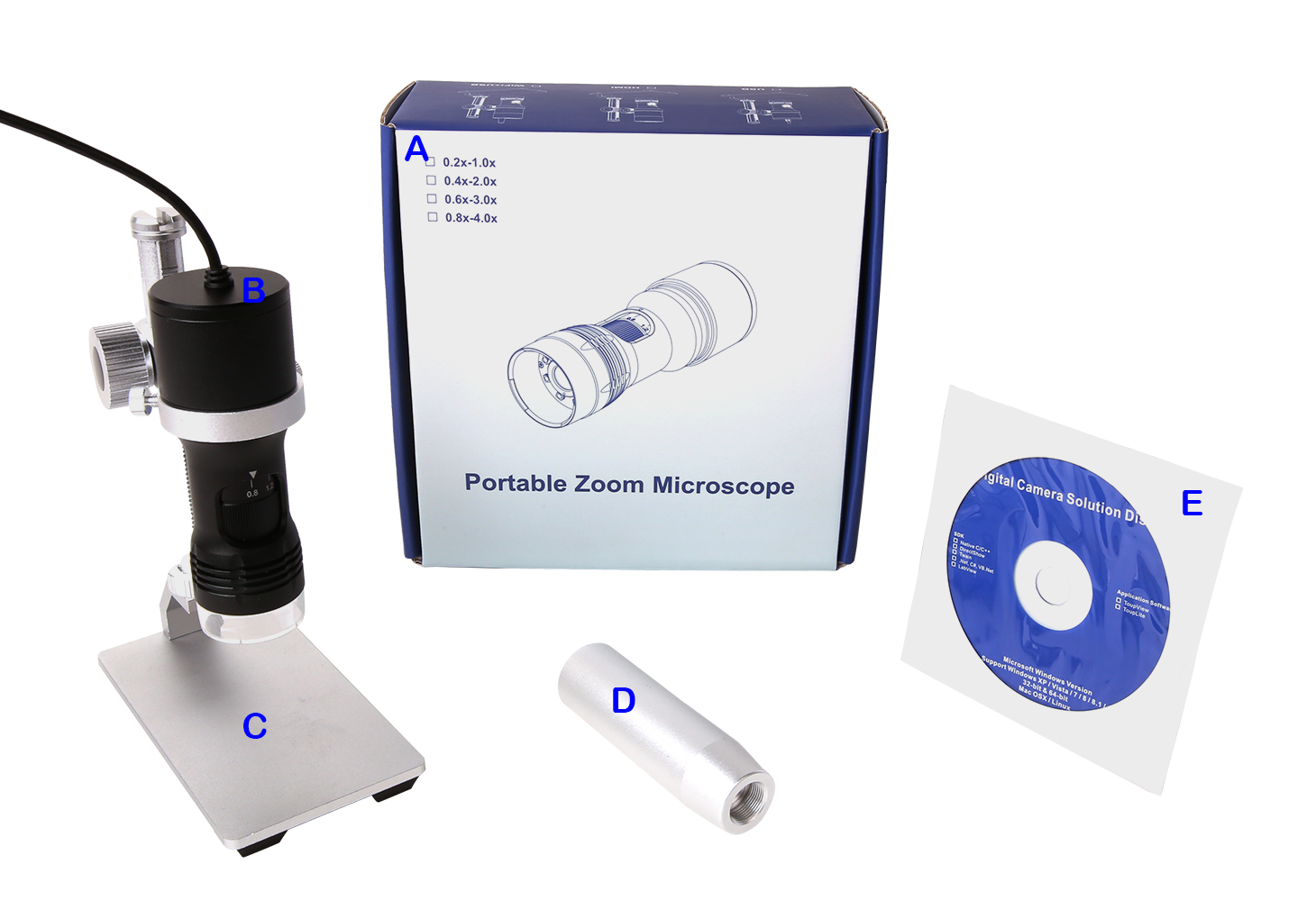

Verpackungsliste #
Standardkonfiguration und Verpackungsinformationen des Produkts
- A Verpackungsmaß: 22 cm × 22 cm × 9 cm (ca. 0,8 kg pro Karton)
- B Tragbares USB-Mikroskop der PZM-Serie ×1
- C Tragbarer Mikroskopständer ×1
- D Verlängerungsarm für den Ständer (für Hilfsobjektive mit großer Arbeitsdistanz)
- E CD mit Treibern und Software (Ø12 cm)
Optionales Zubehör
- F Weitere Hilfsobjektive (nicht dargestellt)
- A Verpackungsmaß: 22 cm × 22 cm × 9 cm (ca. 0,8 kg pro Karton)
- B Kontinuierlich zoomendes HDMI-Digitalmikroskop als All-in-One-System ×1 (PZM0840H1080PA-EDRL)
- C Tragbarer Mikroskopständer ×1
- D Verlängerungsarm für den Ständer ×1
- E Netzteil + Netzkabel
- F HDMI-Anschlusskabel
- G USB-Maus
Optionales Zubehör
- H USB-Stick (optional)
- I Weitere Hilfsobjektive (nicht dargestellt)
- A Verpackungsmaß: 22 cm × 22 cm × 9 cm (ca. 0,8 kg pro Karton)
- B Kontinuierlich zoomendes HDMI-Digitalmikroskop als All-in-One-System ×1 (PZM0840H1080PA-DRL, magnetische LED-Beleuchtung vormontiert)
- C Tragbarer Mikroskopständer ×1
- D Verlängerungsarm für den Ständer ×1
- E Netzteil + Netzkabel
- F HDMI-Anschlusskabel
- G USB-Maus
Optionales Zubehör
- H USB-Stick (optional)
- I Weitere Hilfsobjektive (nicht dargestellt)

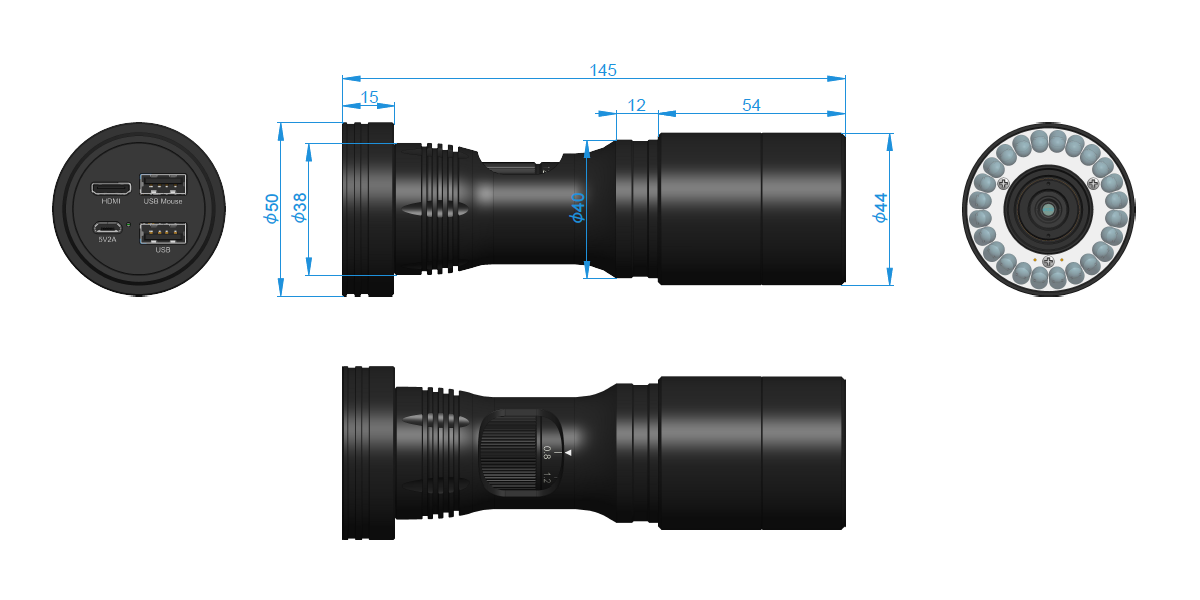

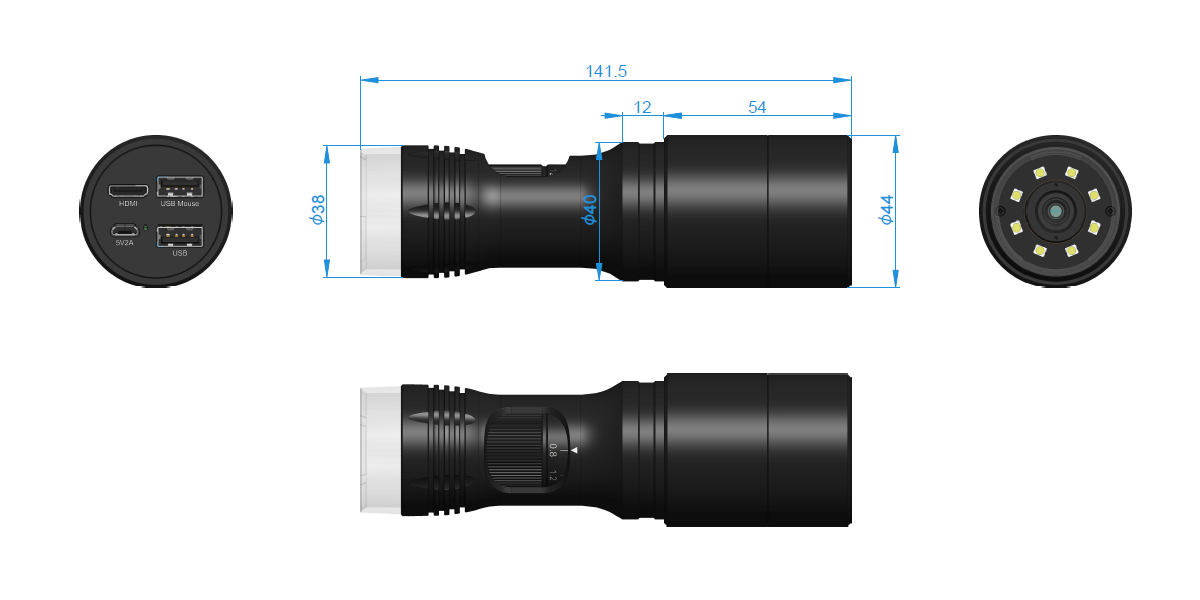

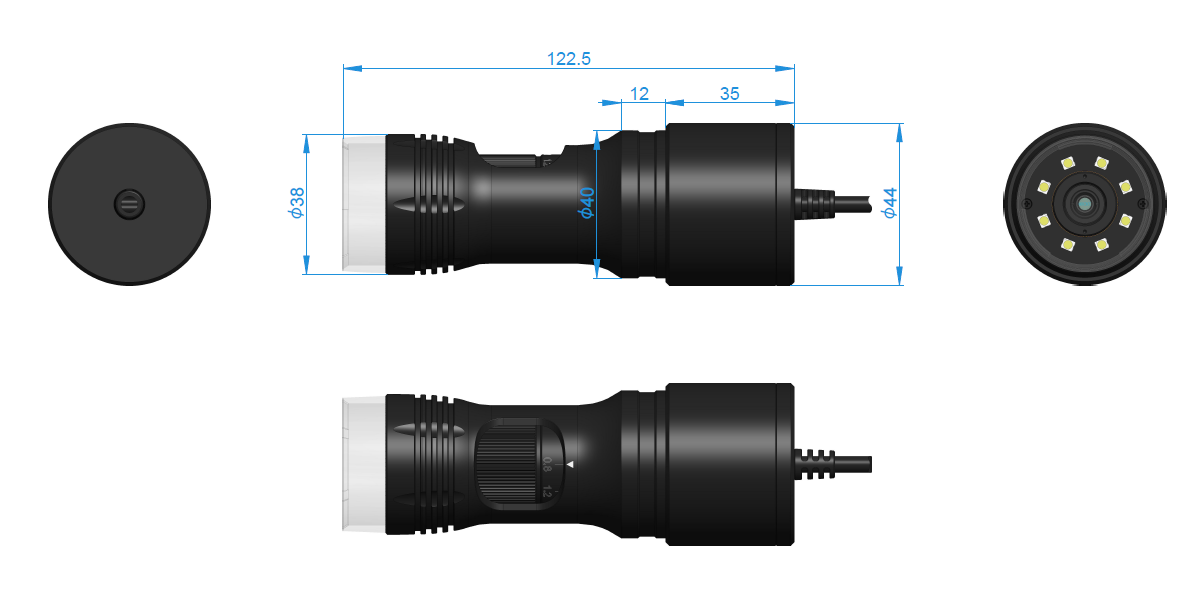

Produktabmessungen #
Abmessungen und Gerätedarstellungen der einzelnen Modelle
Bitte prüfen Sie vor der Montage anhand der Maßzeichnungen die Stativbohrungen, die Zubehörkompatibilität und die Ausrichtung der Schnittstellen; der Bildpfad ist ein Platzhalter und kann durch die tatsächliche Datei ersetzt werden.
Integriertes kontinuierliches Zoom-Mikroskopsystem der PZM-Serie – Produkteinführung
ToupTek Photonics integriert im All-in-One-Mikroskopsystem der PZM-Serie leistungsstarke kontinuierliche Zoomoptiken, hochauflösende Digitalkameramodule (HDMI/USB/Wi-Fi) sowie austauschbare LED-Beleuchtungseinheiten für Elektronikprüfung, Halbleiter- und Waferanalyse, präzise Montageinspektion, biologische Forschung und industrielle Inline-Kontrolle.
Die Serie unterstützt Bildgebungsmodi mit 4K, 1080p, USB-Direktverbindung und Wi-Fi, ergänzt durch ein kontinuierliches Zoomoptiksystem von 0,7× bis 5,6×, sodass Mikroskopie, Beobachtung und Messung ohne aufwendige Konfiguration sofort starten können.
Ausführliche Beschreibung
1 Hochintegrierte All-in-One-Lösung
- Vereint das optische Kernsystem (kontinuierliches Zoomobjektiv), ein hochauflösendes Kameramodul sowie LED-Ring- und Koaxialbeleuchtung und ist sofort einsatzbereit.
- Unterstützt HDMI-Ausgabe in 4K/1080p, USB 3.0-Hochgeschwindigkeitsdatenerfassung und Wi-Fi, um vielfältige Labor- und Produktionsanforderungen abzudecken.
2 Optische Leistung in Laborqualität
- Setzt auf ein kontinuierliches Zoomoptiksystem von 0,7× bis 5,6×; die Arbeitsdistanz erreicht 37,5–160 mm (abhängig vom Hilfsobjektiv) und verbindet großes Sichtfeld mit hoher Vergrößerung.
- Hohe numerische Apertur (NA) sorgt für scharfe Abbildung bis in die Randbereiche und überzeugt mit ausgezeichneter Tiefenschärfe.
3 Flexibilität bei Lichtquellen und Zubehör
- Serienmäßig mit steuerbarem LED-Ringlicht ausgestattet; je nach Prüfling lassen sich koaxiale oder polarisierte Lichtquellen einsetzen, um hochreflektive oder strukturierte Proben optimal auszuleuchten.
- Unterstützt den Standard-C-Mount-Anschluss für Industriekameras und zusätzliche Hilfsobjektive, um den Funktionsumfang flexibel zu erweitern.
4 Sofort startklar und einfach zu bedienen
- Das rückseitige Panel bietet HDMI 1.4-Videoausgang, USB-Direktverbindung und Wi-Fi-Datenübertragung und passt sich flexibel an Labor-, Prüf- und Lehrumgebungen an.
- Die zugehörige Software ermöglicht Helligkeitsanpassung, Foto- und Videoaufnahmen sowie Messfunktionen und vereinfacht die Bedienung deutlich.
Zentrale Vorteile
Hochauflösende Bildgebung mit mehreren Schnittstellen
Unterstützt 4K, 1080p, USB und Wi-Fi für Echtzeitdarstellung und kollaboratives Arbeiten über Distanz.
Hochintegriertes Design
Optik, Kamera und Beleuchtung sind kombiniert und senken Aufwand sowie Kosten für Aufbau und Abstimmung.
Breites Anwendungsspektrum
Deckt Elektronik, Halbleiter, Optoelektronik, Biowissenschaften und industrielle Qualitätskontrolle ab.
Überragende optische Qualität
Großes Sichtfeld, erweiterbare Vergrößerung sowie hervorragende Tiefenschärfe und Klarheit.
Vereinfachter Workflow
Plug-and-Play-Design mit umschaltbaren Lichtquellen und Softwaresteuerung steigert Effizienz in Labor und Prüfung.
