SWIR335KMB-U200 SWIR-Kamera
Produkteinführung
Die SWIR335KMB-U200 verwendet fortschrittliche CQD-Quantenpunkt-Sensoren und erreicht eine ultrabreite spektrale Empfindlichkeit von 400–1700 nm. Das 200 fps Hochgeschwindigkeitsdesign, kombiniert mit einem Tiefkühlsystem mit TEC, verbessert erheblich die Schwachlicht-Bildgebungsleistung. Die USB3-Schnittstelle gewährleistet Hochgeschwindigkeits-Datenübertragung, der 512 MB Puffer garantiert stabile Bilderfassung. Geeignet für High-End-Anwendungen wie Hochgeschwindigkeitsinspektion, wissenschaftliche Forschung, Halbleiterinspektion und Spektralanalyse.
Hauptmerkmale
- 400–1700 nm Ultrabreitband-CQD-Sensor
- 0,33 MP Auflösung, 640×512 Pixel
- Tiefe TEC-Kühlung, 40 °C unter Umgebungstemperatur
- 15 µm große Pixel
- Ultrahohe Bildrate 200 fps @ 640×512
- 40 % Quanteneffizienz
- Global Shutter
- USB3 Hochgeschwindigkeitsschnittstelle
- Umschaltbarer 12-/14-Bit-ADC
- 512 MB großer Puffer
- Optisch isolierte I/O-Schnittstelle
- Unterstützt externe Triggersteuerung
- Unterstützt Multiplattform-SDK.
- Unterstützt OEM-Services
Produktdetails
| Technische Daten | |
| Modell | SWIR335KMB-U200 |
| Sensor | 640×512-CQDs-Sensor aus chinesischer Fertigung |
| Verschlussart | Global Shutter |
| Farbausführung | Monochrom |
| Auflösung | 0,33 MP (640×512) |
| Sensorgröße | 9,60 mm × 7,68 mm |
| Sensordiagonale | 0,8″ (12,29 mm) |
| Pixelgröße | 15 µm × 15 µm |
| Spektralbereich | 400–1700 nm |
| Leistungsdaten | |
| Bildrate | 200 fps @ 640×512 |
| Bittiefe | 12-/14-Bit |
| Dynamikumfang | TBD |
| Empfindlichkeit | 40 % |
| Schnittstellen | |
| GPIO | 1 optisch isolierter Eingang, 1 optisch isolierter Ausgang |
| Objektivanschluss | C-Mount-Anschluss |
| Dateninterface | USB3 |
| Stromversorgung | Versorgung mit DC 12 V. |
| Mechanische Daten | |
| Abmessungen | 68 mm × 68 mm × 90,3 mm |
| Gewicht | 485 g |
| Umgebungsbedingungen | |
| Betriebstemperatur | -30 °C ~ +60 °C |
| Betriebsfeuchte | 20 %–80 % (nicht kondensierend) |
| Lagertemperatur | -40 °C ~ +85 °C |
| Lagerfeuchte | 20 %–80 % (nicht kondensierend) |
| Weitere Parameter | |
| Betriebssysteme | Win32/WinRT/Linux/macOS/Android |
| Zertifizierungen | CE, FCC |
Produktübersicht
SWIR335KMB-U200 ist eine industrielle Kamera für Kurzwelliges Infrarot (SWIR) mit dem Hochleistungs-InGaAs-CMOS-Sensor 640×512-CQDs-Sensor aus chinesischer Fertigung und bietet folgende Eigenschaften:
- Breite spektrale Empfindlichkeit: Deckt sichtbares Licht bis SWIR ab und erreicht einen Spektralbereich von 400–1700 nm.
- Hochauflösende Bildgebung: 0,33 MP (640×512) Pixel mit 15 µm × 15 µm Pixelgröße ermöglichen Bildraten bis 200 fps @ 640×512 bei einer Ausgabe mit 12-/14-Bit.
- Globaler Shutter: Global Shutter verhindert Bildverzerrungen in schnellen Szenen.
- Vielfältige Schnittstellen: USB3 Verbindung, kompatibel mit C-Mount-Anschluss Objektivanschlüssen sowie ROI-, Trigger- und Binning-Steuerung.
- Kompaktes Design: Kompakte Abmessungen (68 mm × 68 mm × 90,3 mm) bei einem Gewicht von rund 485 g, ideal für den industriellen Einbau.
- Umfassender Plattform-Support: Unterstützt Win32/WinRT/Linux/macOS/Android, liefert SDKs, ToupView Software und erfüllt CE, FCC.
Kernleistungsdaten
Bildrate
Bis zu 200 fps @ 640×512
Auflösung
0,33 MP (640×512)
Dynamikumfang
TBD
Zusammenfassung
Die Kamera SWIR335KMB-U200 ist mit ihrer Bildqualität, dem stabilen Temperaturmanagement und den flexiblen Integrationsoptionen eine ideale Wahl für industrielle und wissenschaftliche Anwendungen in anspruchsvollen Umgebungen.
SWIR335KMB-U200 Produktbroschüre
PDF-Format mit detaillierten technischen Daten und Maßzeichnungen.
SDK-Paket
Unterstützt Windows, Linux, macOS und weitere Plattformen.
3D-Modell
STEP-Format für die Integration in mechanische Konstruktionen.

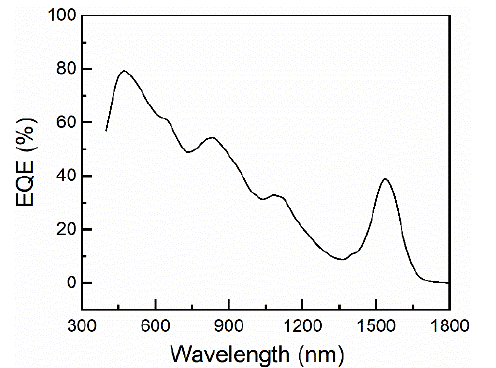

Quanteneffizienzkurve #
Typische Quanteneffizienz der gekühlten CQD-Version 300–1700 nm
SWIR335 (400–1700 nm)
Das offizielle Kurvendiagramm dient lediglich zur Veranschaulichung des typischen Verlaufs der Quanteneffizienz von SWIR335 über die Wellenlänge, Empfindlichkeitsbereich 400–1700 nm.

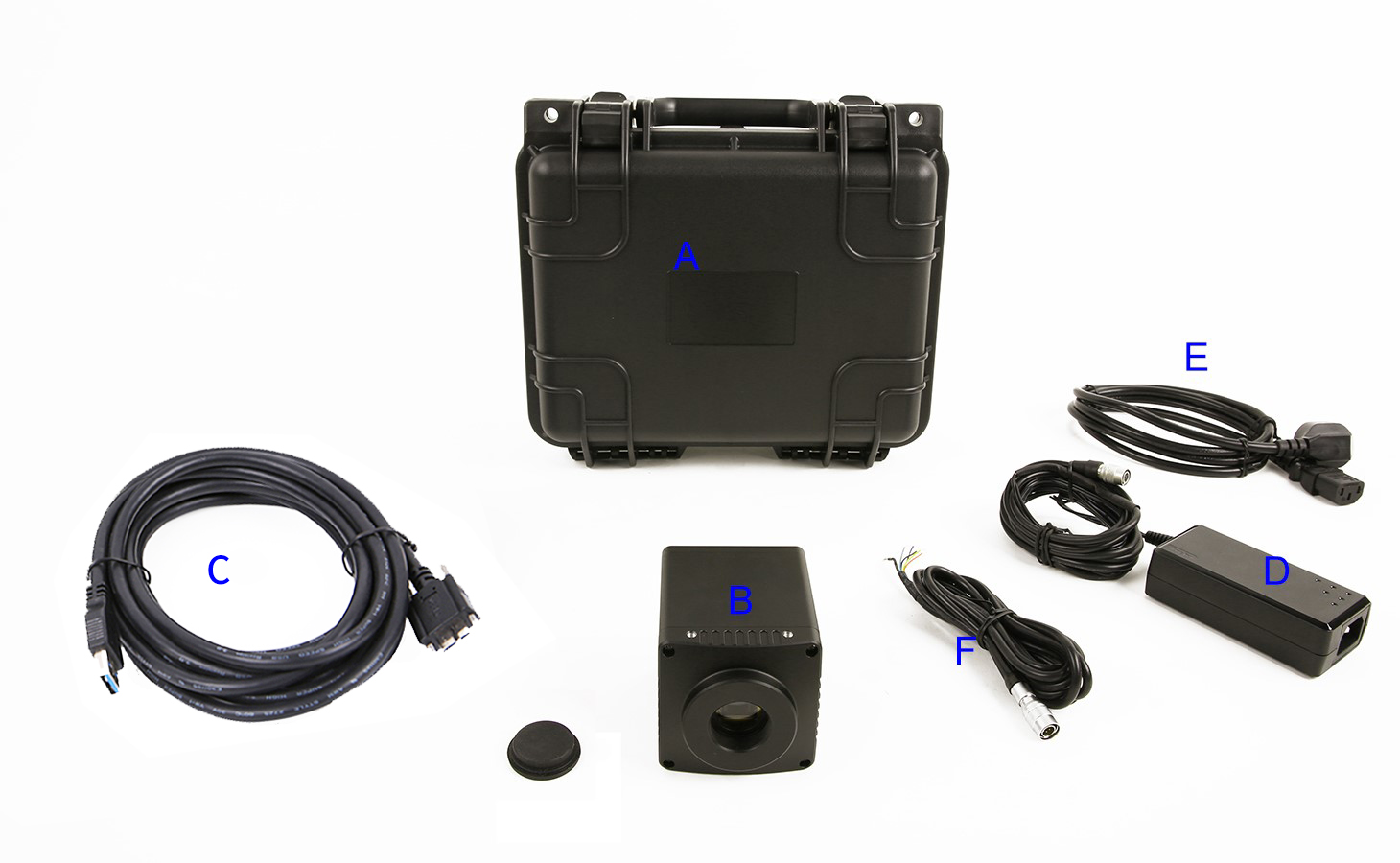

Lieferumfang #
Standardkonfiguration und Verpackungsinformationen der CQD-Serie 300–1700 nm (USB3 · gekühlt)
- A 3-A-Instrumentensicherheitsbox: L: 28 cm, W: 23,0 cm, H: 15,5 cm (1 Stk., ca. 2,8 kg pro Karton)
- B CQD 300–1700 USB-Kamera
- C Hochgeschwindigkeits-USB3-Kabel A-Stecker auf B-Stecker, vergoldet (1,5 m)
- D 12 V / 3 A Netzteil mit 6-Pin-Luftfahrtstecker
- E Netzkabel
- F Externe Triggerleitung

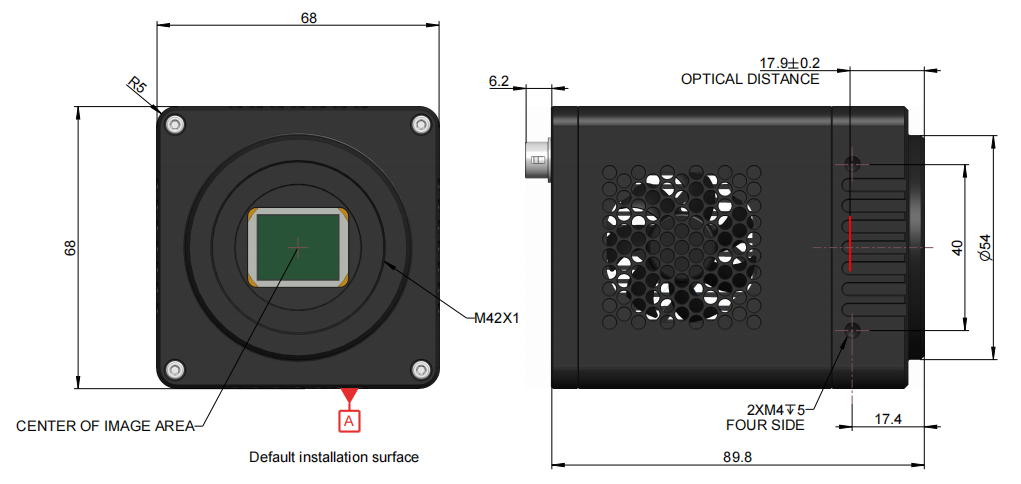

Produktabmessungen #
Maßzeichnung des gekühlten USB3-Modells (C-Mount)
Häufig gestellte Fragen
Fachwissen zu CQD-SWIR-Kameras für Kurzwelliges Infrarot (SWIR)
Schlüsselvorteile der CQD-SWIR-Kameras
Skalierbare CMOS-Architekturen kombiniert mit flexiblen Quantum-Dot-Materialien
Breitbandige spektrale Abstimmung
Durch gezielte Wahl von CQD-Material und Partikelgröße lassen sich Empfindlichkeitsbereiche von 300–1700 nm und darüber hinaus konfigurieren, passend zu vielfältigen Anwendungen.
Attraktives Preis-Leistungs-Verhältnis
Die Produktion auf Basis standardisierter CMOS-Prozesse reduziert Kosten deutlich gegenüber InGaAs-Lösungen und erleichtert die Integration in Serienprodukte.
Hohe Auflösung und kleine Pixel
Unterstützt hohe Pixeldichten, liefert feine Details und erleichtert das Auffinden kleinster Defekte für präzise Prüfprozesse.
Raumtemperatur & Kühlbetrieb
Bietet rauscharmes Imaging bei Raumtemperatur und kann optional mit TEC-Kühlung für High-End-Anwendungen ausgestattet werden.
Nachhaltig und konform
Neue CQD-Generationen (z. B. Ag₂Te, InAs) erfüllen RoHS und unterstützen globale Nachhaltigkeitsanforderungen.
Hohe Integrationsfähigkeit
Kompakte Abmessungen und geringer Stromverbrauch prädestinieren CQD-Kameras für Embedded-Systeme und intelligente Endgeräte.
Anwendungsszenarien
Einsatzbereiche der CQD-CMOS-SWIR-Kameras
Maschinenvision & Inspektion
Halbleiterprüfung, Sortierung von Kunststoffen, Lebensmitteln oder Pharmazeutika sowie Druckkontrolle profitieren von hochpräziser SWIR-Bildgebung.
Bildgebung in schwierigen Umgebungen
Selbst bei Nebel, Rauch oder Staub liefern SWIR-Kameras klare Bilder und sorgen so für zuverlässige Sichtbarkeit.
Materialanalyse & Forschung
Ideal für präzise Materialidentifikation, wissenschaftliche Experimente oder agrarische Sortierprozesse mit hoher spektraler Genauigkeit.
Intelligente Sensorik & Consumer
Ermöglicht neue Funktionen wie Nachtsicht, berührungslose Diagnostik oder Sicherheitsanwendungen in smarten Endgeräten.
Anwendungsbeispiele
Praxisnahe Resultate mit CQD-CMOS-SWIR-Kameras
Weitere Branchenbeispiele
- Halbleiterindustrie: Prüfung von Solarzellen und Chips
- Landwirtschaft: Spektrale Fernerkundung per Multirotor-Plattform
- Recycling: Sortierung von Kunststoffen, Abfällen und anderen Materialien
- Medizin & Forschung: Hyper- und multispektrale Bildgebung
- Lebensmittelindustrie: Qualitätsprüfung und Klassifizierung
- Getränkeindustrie: Füllstandserkennung in opaken Behältern
- Verpackung: Kontrolle von Siegelnähten
- Glasindustrie: Fehlersuche in heißem Glas
- Druckindustrie: Sichtbarmachen versteckter Sicherheitsmerkmale
- Videoüberwachung: Visuelle Verstärkung, z. B. durch Rauch hindurch
- Sicherheit: Erkennung von Fälschungen wie Banknoten, Perücken oder Hautimitaten
