SWIR1300KMA-CL200 Kurzwellige Infrarotkameras
Produkteinführung
Die SWIR 400–1700 nm CameraLink-Schnittstellen-Kameraserie basiert auf hochleistungsfähigen Sony SenSWIR InGaAs CMOS-Sensoren, unterstützt Global Shutter und Hochgeschwindigkeitserfassung, verfügt über Tiefkühlung, niedrigen Dunkelstrom und breiten Dynamikbereich zur effektiven Verbesserung der Bildqualität bei Schwachlicht und Langzeitbelichtung. Die CameraLink-Hochgeschwindigkeitsschnittstelle eignet sich für hohe Bandbreiten-Datenanforderungen und findet breite Anwendung in Forschungsexperimenten, Halbleiterinspektion, Laser-Bildgebung, Biomedizin und anderen High-End-Anwendungen. Unterstützt Multiplattform-SDK-Entwicklung und erfüllt die vielfältigen Anforderungen von Industrieautomatisierung und akademischer Forschung.
Hauptmerkmale
- 400–1700 nm Version verwendet SONY SenSWIR Indium-Gallium-Arsenid-Chip
- Auflösungsbereich von 5 MP bis 0,33 MP
- Gekühlte oder ungekühlte Versionen verfügbar
- Präzise Temperaturregelung, Temperaturdifferenz unter Umgebung −10 °C
- Breiter spektraler Empfindlichkeitsbereich: 400–1700 nm
- Verschiedene Pixelgrößen: 3,45 µm / 5 µm
- Global Shutter
- Unterstützte Datenschnittstellen: CameraLink, Analog AV
- Bis zu 14-Bit ADC
- 4 Gb Speicher
- Unterstützt externe IO-Triggersteuerung
- Hohe Bildrate, übertrifft offizielle Parameter
- Unterstützt Firmware-Updates vor Ort
- Unterstützt OEM-Anpassungen
Produktdetails
| Technische Daten | |
| Modell | SWIR1300KMA-CL200 |
| Sensor | Sony IMX990-AABA-C (InGaAs) |
| Verschlusstyp | Global Shutter |
| Farbtyp | Monochrom |
| Auflösung | 1,3 MP (1280×1024) |
| Sensorgröße | 6,40 mm × 5,12 mm |
| Sensor-Diagonale | 1/2" |
| Pixelgröße | 5,0 µm × 5,0 µm |
| Spektralansprechbereich | 400–1700 nm |
| Leistungsparameter | |
| Bildrate | 200 fps @ 1280×1024; 392 fps @ 640×512 |
| Bittiefe | 8/12-Bit |
| Dynamikbereich | 58,7 dB |
| Empfindlichkeit | 121 mV |
| Schnittstellenparameter | |
| GPIO | 1 optisch isolierter Eingang, 1 optisch isolierter Ausgang, 2 nicht-isolierte Ein-/Ausgänge |
| Objektivanschluss | C-Mount |
| Datenschnittstelle | CameraLink |
| Stromversorgung | 12 V Netzteil |
| Physikalische Parameter | |
| Abmessungen | 75 mm × 75 mm × 81,9 mm |
| Gewicht | <390 g |
| Umgebungsparameter | |
| Betriebstemperatur | −20 °C ~ +60 °C |
| Betriebsfeuchtigkeit | 20 %–80 % (nicht kondensierend) |
| Lagertemperatur | −40 °C ~ +85 °C |
| Lagerfeuchtigkeit | 20 %–80 % (nicht kondensierend) |
| Weitere Parameter | |
| Betriebssystem | Win32/WinRT/Linux/macOS/Android |
| Zertifizierung | CE, FCC |
Produktübersicht

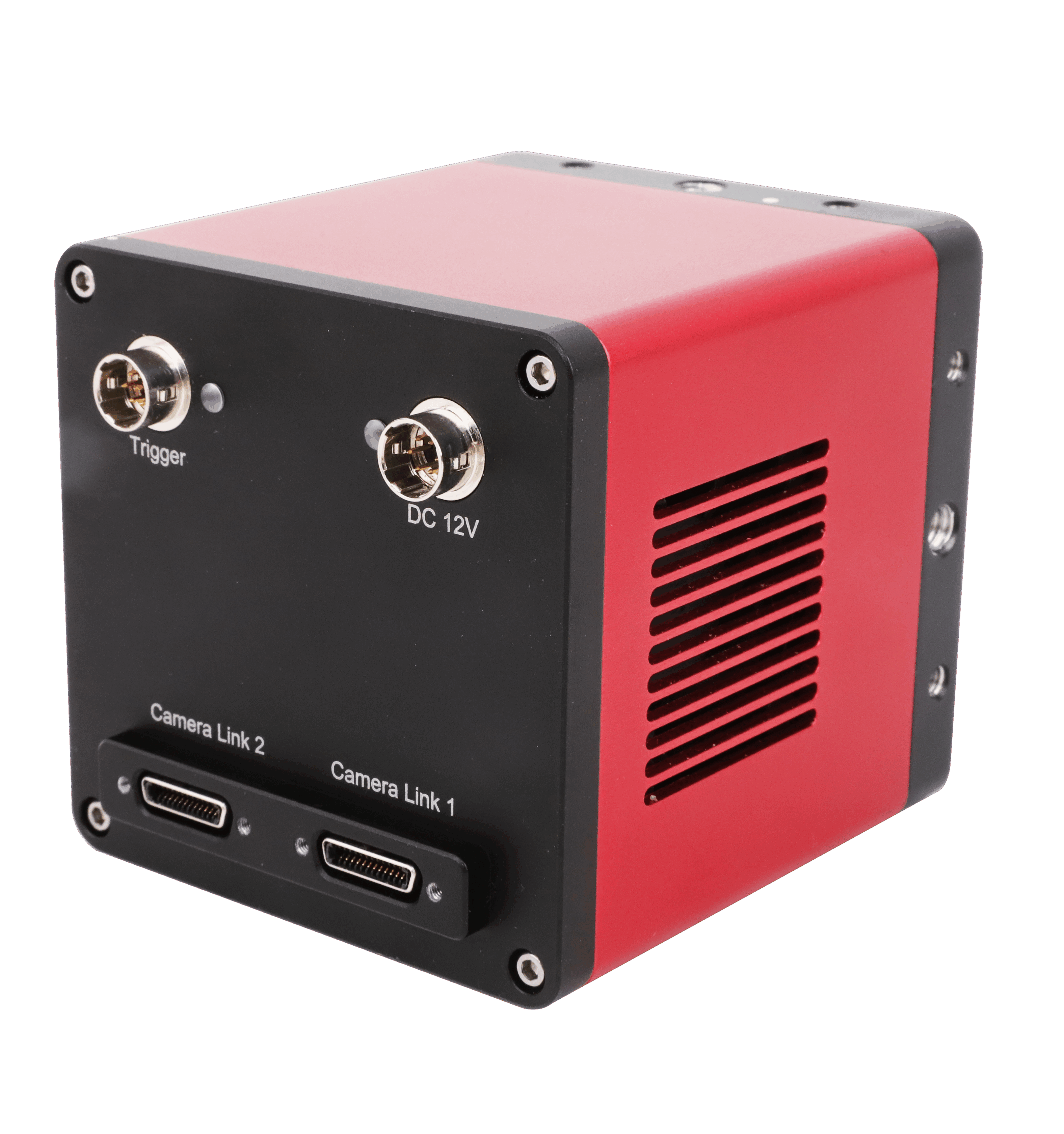

Die SWIR1300KMA-CL200 ist eine kurzwellige Infrarot-(SWIR-)Industriekamera basierend auf dem leistungsstarken Sony IMX990-AABA-C (InGaAs) InGaAs CMOS-Sensor mit folgenden Eigenschaften:
- Breite Spektralansprache: Deckt sichtbares Licht bis SWIR-Bänder ab mit Ansprechbereich von 400–1700 nm
- Hochauflösende Bildgebung: Ausgestattet mit 1,3 MP (1280×1024) Pixeln und 5,0 µm × 5,0 µm Pixelgröße, maximale Bildrate bis zu 200 fps @ 1280×1024, unterstützt 8/12-Bit Ausgabe
- Global Shutter Design: Verfügt über Global Shutter, eliminiert Bildverzerrungen in hochdynamischen Szenen
- Kühlungstemperaturregelung: Ausgestattet mit TE-Kühlmodul erreicht ≤ −25 °C präzise Temperaturkontrolle und gewährleistet Bildstabilität

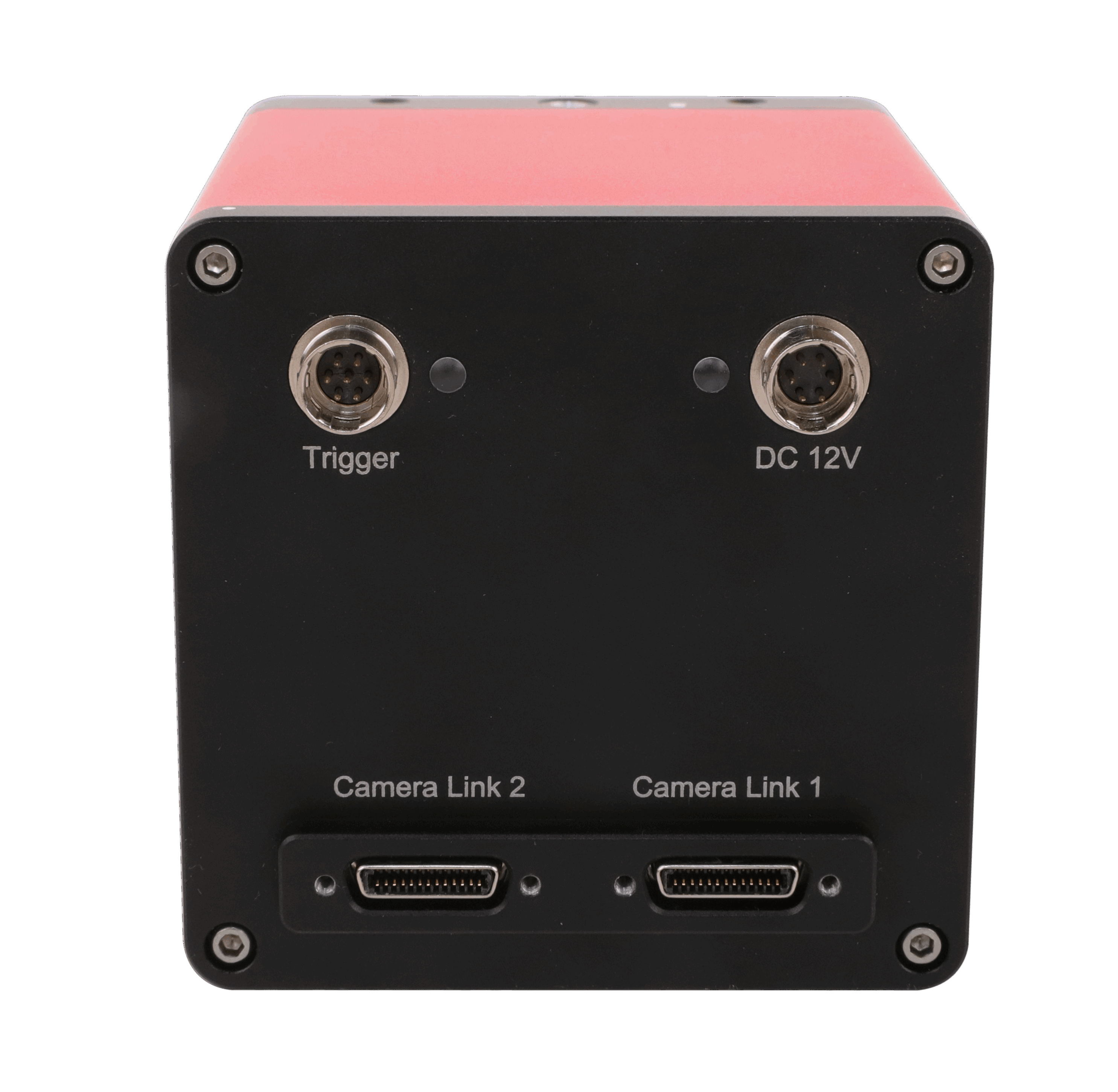

- Multi-Interface-Unterstützung: Verwendet CameraLink-Verbindung, kompatibel mit C-Mount-Objektiven, unterstützt ROI, Trigger-Ein-/Ausgang und Binning-Steuerung
- Miniaturisierte Bauweise: Kompakte Abmessungen (75 mm × 75 mm × 81,9 mm), Gewicht ca. <390 g, geeignet für industrielle Integrationssysteme
- Plattformübergreifende Unterstützung: Unterstützt umfassend Win32/WinRT/Linux/macOS/Android und andere Plattformentwicklung, bietet SDK und ToupView-Software, entspricht CE, FCC-Zertifizierung
Leistung
Bildrate
Bis zu 200 fps @ 1280×1024
Auflösung
1,3 MP (1280×1024)
Dynamikbereich
58,7 dB
Produktzusammenfassung
Die SWIR1300KMA-CL200-Kamera stellt eine ideale Wahl für industrielle und Forschungsnutzer dar und bietet außergewöhnliche Bildgebungsleistung, stabile Temperaturkontrollsysteme und flexible Integrationsmöglichkeiten, um den Anforderungen verschiedener komplexer Anwendungsumgebungen gerecht zu werden.
SDK-Entwicklungspaket
Unterstützt Windows, Linux, macOS und andere Plattformen
3D-Modelldateien
STEP-Format für die mechanische Konstruktionsintegration
Häufig gestellte Fragen
Erfahren Sie mehr über „Kurzwellige Infrarotstrahlung (SWIR)"-Kameratechnologie
Tiefes Verständnis von SWIR-Kameras
„Kurzwellige Infrarotstrahlung (SWIR)"-Kameras und ihre Kernsensoren sind wichtige Komponenten fortschrittlicher Bildgebungssysteme. SWIR-Technologie deckt den 900–1.700 Nanometer Wellenlängenbereich ab und hat ausgezeichnete Durchdringungsfähigkeiten in harschen Umgebungen, wie das Durchdringen von Nebel, Rauch und Staub, um klare Bildgebung unter extremen Bedingungen zu erreichen.
SWIR-Kameras basieren hauptsächlich auf kurzwelliger Infrarotlicht-Reflexion, ähnlich dem sichtbaren Lichtbereich, ergänzen den Anwendungsbereich, den Wärmebildkameras (LWIR) nicht abdecken können, und bieten vollständigere Bildgebungslösungen. Sie sind kompakt und flexibel integriert, wodurch sie einfach in verschiedene industrielle und kommerzielle Systeme angewendet werden können.
Die hohe Auflösung und hohe Empfindlichkeit von SWIR-Kameras können Präzisionserkennung und hochanspruchsvolle Anwendungen erfüllen, fähig, winzige Änderungen und Anomalien in Proben zu erkennen, wodurch sie sehr geeignet für Qualitätskontrolle und Defekterkennung sind. Einige Modelle unterstützen Kühlung, gewährleisten weitere Bildqualität in Hochtemperatur- oder Hochrausch-Umgebungen.
Um Systemkosten zu reduzieren und Integrationseffizienz zu verbessern, übernehmen moderne SWIR-Kameras üblicherweise Standard-optische Schnittstellen und kompakte Designs, um breiteren Anwendungsanforderungen zu entsprechen. Mit der kontinuierlichen Entwicklung von Bildgebungsmärkten und -technologie sind SWIR-Kameras aufgrund ihrer einzigartigen Vorteile zu einer der Schlüsseltechnologien für hochwertige Bildgebung und Sensorik in mehreren Industrien geworden.
Anwendungsbeispiele
Demonstration von SWIR-Kameraanwendungen in realen Szenarien
Weitere Anwendungsindustrie-Referenzen
- Halbleiterindustrie: Solarzellen- und Chipinspektion
- Landwirtschaft: Spektral-Fernerkundungsanwendungen über Multirotor-Flugzeuge
- Recyclingindustrie: Materialsortierung von Kunststoffen, Abfall und anderen Materialien
- Medizinische Bildgebung und Forschung: Hyperspektrale und multispektrale Bildgebung
- Lebensmittelindustrie: Qualitätsinspektion und -klassifizierung
- Getränkeindustrie: Füllstandserkennung in undurchsichtigen Behältern
- Verpackung: Versiegelungsinspektion
- Glasindustrie: Hochtemperatur-Glas-Durchdringungs-Defekterkennung
- Druckindustrie: Durchsehen versteckter Merkmale
- Videoüberwachung: Visuelle Verbesserung (z. B. Rauchdurchdringung)
- Sicherheit: Fälschungserkennung, wie Währung, Perücken oder Haut
