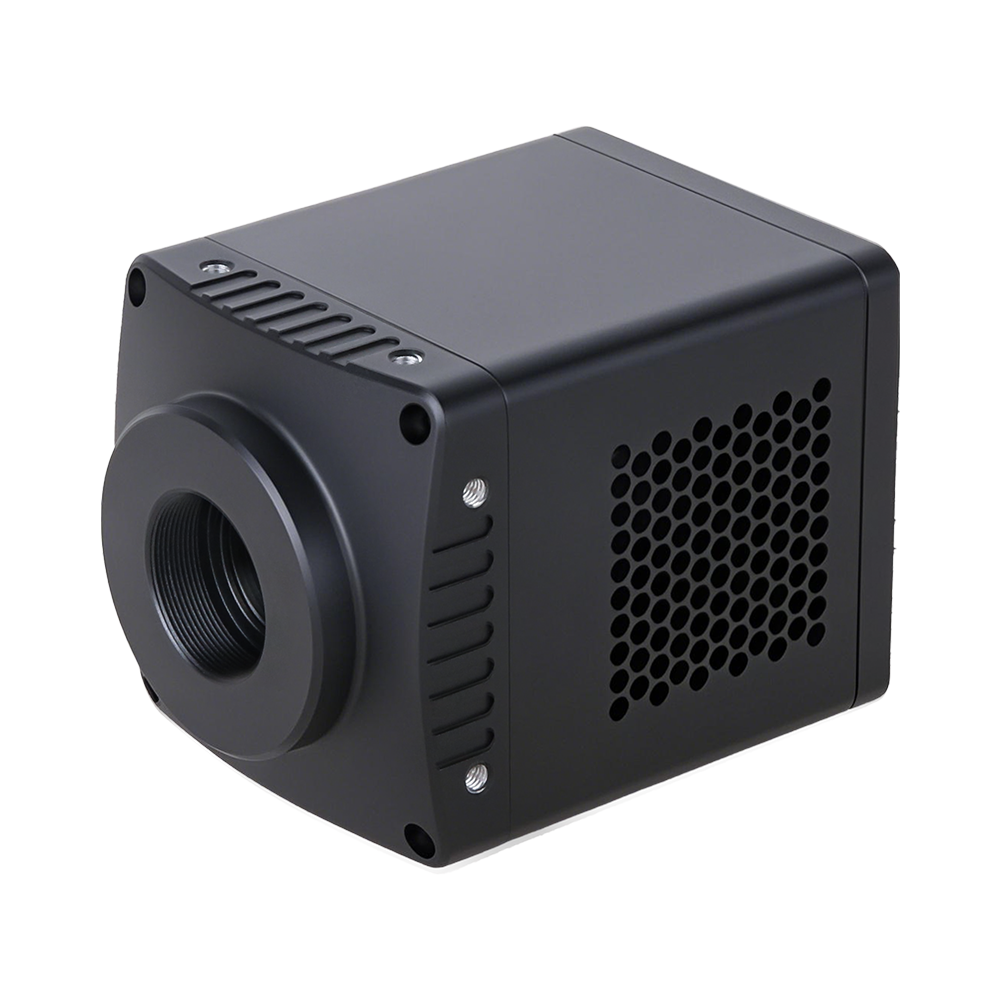

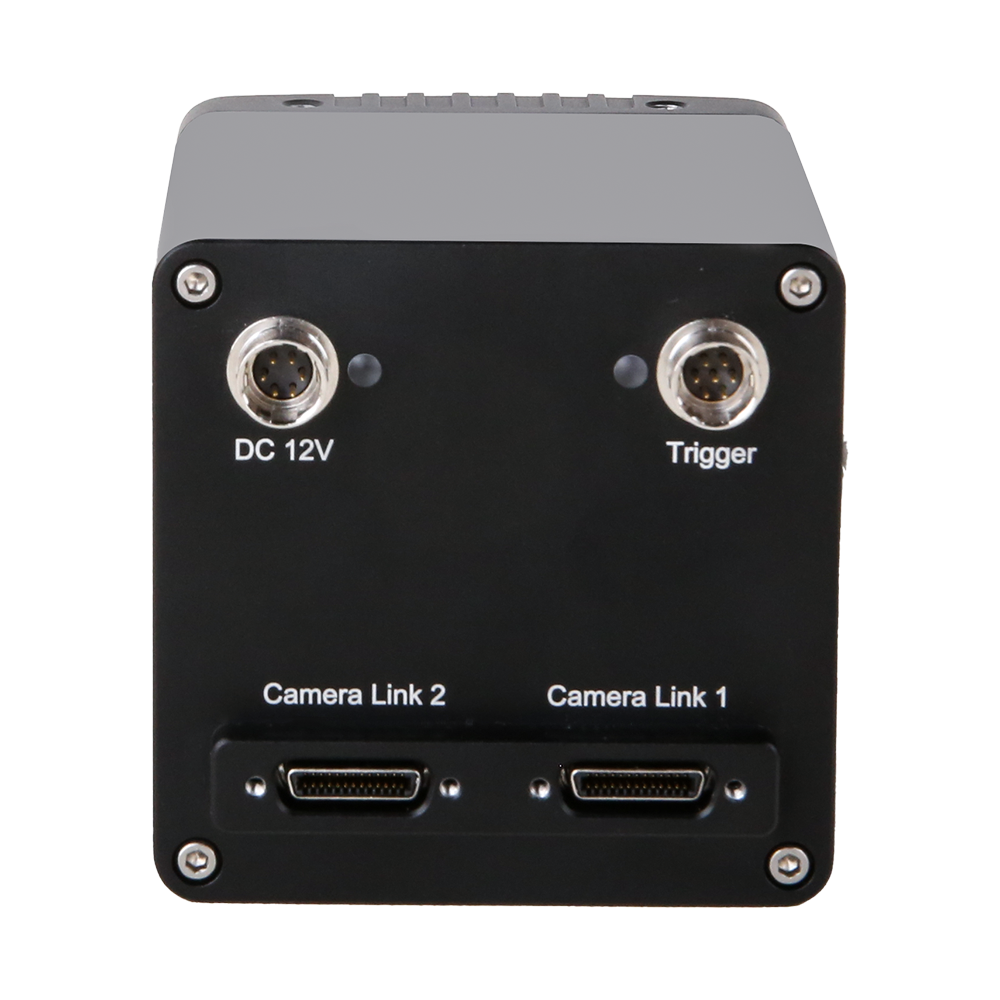

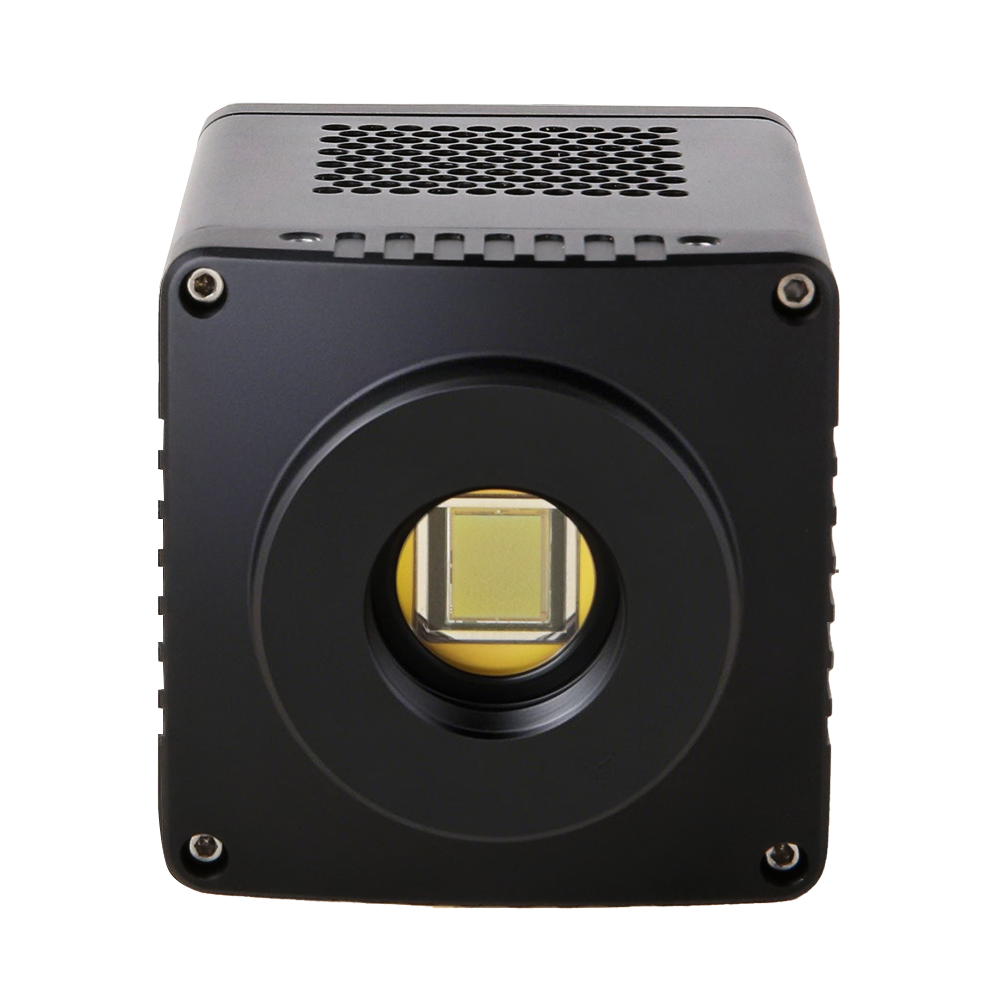

SWIR333KMB-E1222-U270 SWIR-Kamera
Produkteinführung
Die SWIR 900–1700 nm Industriekamera-Serie verwendet in China hergestellte InGaAs-Chips, deckt das breite Spektrum von 900–1700 nm ab und verfügt über hohe Empfindlichkeit, Global Shutter, breiten Dynamikbereich und hohe Bildrate. Sie unterstützt verschiedene Hochgeschwindigkeitsschnittstellen wie USB3.0, GigE und CameraLink sowie Plattform-SDKs und eignet sich für mehrere High-End-Anwendungsbereiche wie Materialerkennung, Lebensmittelsortierung, wissenschaftliche Forschung und Sicherheitsüberwachung.
Hauptmerkmale
- 900–1700 nm Version verwendet in China hergestellten InGaAs-Chip
- Global Shutter
- Global Shutter
- 4 Gb Speicher
- 12-Bit oder höherer ADC
- 4 Gb Speicherpuffer
- Plattformübergreifender SDK-Support für Entwickler
- Präzise Temperaturkontrolloption (gekühlt/ungekühlt)
- Unterstützt Firmware-Updates vor Ort
Produktdetails
| Technische Daten | |
| Modell | SWIR333KMB-E1222-U270 |
| Sensor | In China hergestellter 1280×1024 (InGaAs CMOS) |
| Verschlussart | Global Shutter |
| Farbausführung | Monochrom |
| Auflösung | 0.33MP (640×512) |
| Sensorgröße | 9.60mm × 7.68mm |
| Sensordiagonale | 0.8" (12.29mm) |
| Pixelgröße | 15µm × 15µm |
| Spektralbereich | 1200–2200nm |
| Leistungsdaten | |
| Bildrate | 270fps@640x512 |
| Bittiefe | 8/12/14bit |
| Dynamikumfang | TBD |
| Empfindlichkeit | TBD |
| Schnittstellen | |
| GPIO | 1 optisch isolierter Eingang, 1 optisch isolierter Ausgang, 2 nicht-isolierte Ein-/Ausgänge |
| Objektivanschluss | C-Mount-Anschluss |
| Dateninterface | USB3 |
| Stromversorgung | Versorgung mit DC 12 V. |
| Mechanische Daten | |
| Abmessungen | 68mm × 68mm × 90.3mm |
| Gewicht | 485g |
| Umgebungsbedingungen | |
| Betriebstemperatur | -30°C ~ +60°C |
| Betriebsfeuchte | 20 %–80 % (nicht kondensierend) |
| Lagertemperatur | -40°C ~ +85°C |
| Lagerfeuchte | 20 %–80 % (nicht kondensierend) |
| Weitere Parameter | |
| Betriebssysteme | Win32/WinRT/Linux/macOS/Android |
| Zertifizierungen | CE，FCC |
Produktübersicht
SWIR333KMB-E1222-U270 ist eine industrielle Kamera für Kurzwelliges Infrarot (SWIR) mit dem Hochleistungs-InGaAs-CMOS-Sensor In China hergestellter 1280×1024 (InGaAs CMOS) und bietet folgende Eigenschaften:
- Breite spektrale Empfindlichkeit: Deckt sichtbares Licht bis SWIR ab und erreicht einen Spektralbereich von 400–1700 nm.
- Hochauflösende Bildgebung: 0.33MP (640×512) Pixel mit 15µm × 15µm Pixelgröße ermöglichen Bildraten bis 270fps@640x512 bei einer Ausgabe mit 8/12/14bit.
- Globaler Shutter: Global Shutter verhindert Bildverzerrungen in schnellen Szenen.
- Vielfältige Schnittstellen: USB3 Verbindung, kompatibel mit C-Mount-Anschluss Objektivanschlüssen sowie ROI-, Trigger- und Binning-Steuerung.
- Kompaktes Design: Kompakte Abmessungen (68mm × 68mm × 90.3mm) bei einem Gewicht von rund 485g, ideal für den industriellen Einbau.
- Umfassender Plattform-Support: Unterstützt Win32/WinRT/Linux/macOS/Android, liefert SDKs, ToupView Software und erfüllt CE，FCC.
Kernleistungsdaten
Bildrate
Bis zu 270fps@640x512
Auflösung
0.33MP (640×512)
Dynamikumfang
TBD
Zusammenfassung
Die Kamera SWIR333KMB-E1222-U270 ist mit ihrer Bildqualität, dem stabilen Temperaturmanagement und den flexiblen Integrationsoptionen eine ideale Wahl für industrielle und wissenschaftliche Anwendungen in anspruchsvollen Umgebungen.
SWIR333KMB-E1222-U270 Produktbroschüre
PDF-Format mit detaillierten technischen Daten und Maßzeichnungen.
SDK-Paket
Unterstützt Windows, Linux, macOS und weitere Plattformen.
3D-Modell
STEP-Format für die Integration in mechanische Konstruktionen.

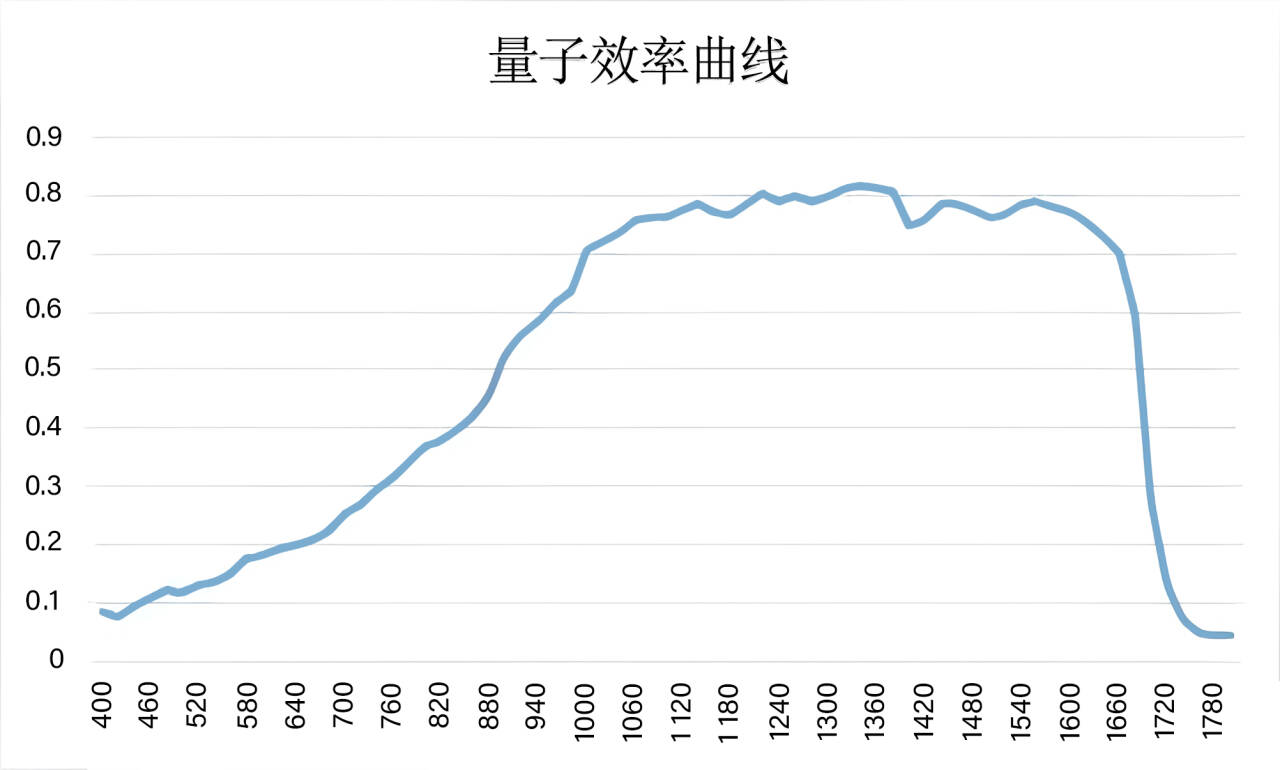

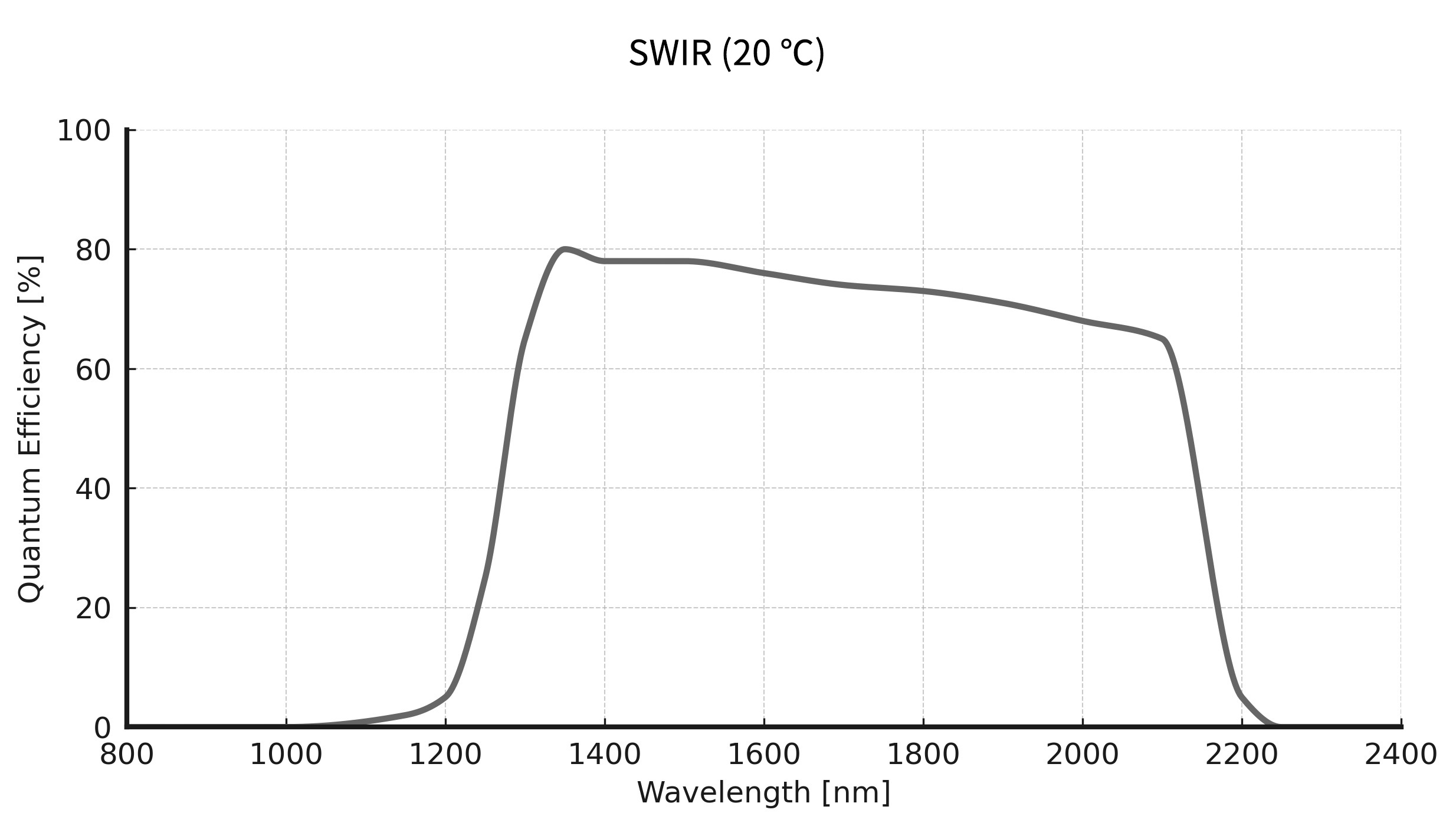

Quanteneffizienzkurve #
Typische Quanteneffizienz über den gesamten SenSWIR-Bereich 400–2500 nm
Lieferumfang #
Standardkonfiguration und Verpackungsinformationen der Serie 400–2500 nm (USB3 / CameraLink · tiefgekühlt)
- A Außenkarton (nicht im Bild): Kartongröße L: 28,2 cm, W: 25,2 cm, H: 16,7 cm
- B 3-A-Instrumentensicherheitsbox: L: 28,0 cm, W: 23,0 cm, H: 15,5 cm (1 Stk., ca. 2,8 kg pro Karton)
- C Serie 400–2500 USB3-Kamera, gekühlt (C-Mount, tiefes TEC-Kühlsystem)
- D 12 V / 3 A Netzteil plus passendes Netzkabel (CN/US/EU/UK)
- E USB3.0-Hochgeschwindigkeitskabel A-auf-B (1,5 m)
- F Leitung für externen Trigger / IO-Steuerung ×1

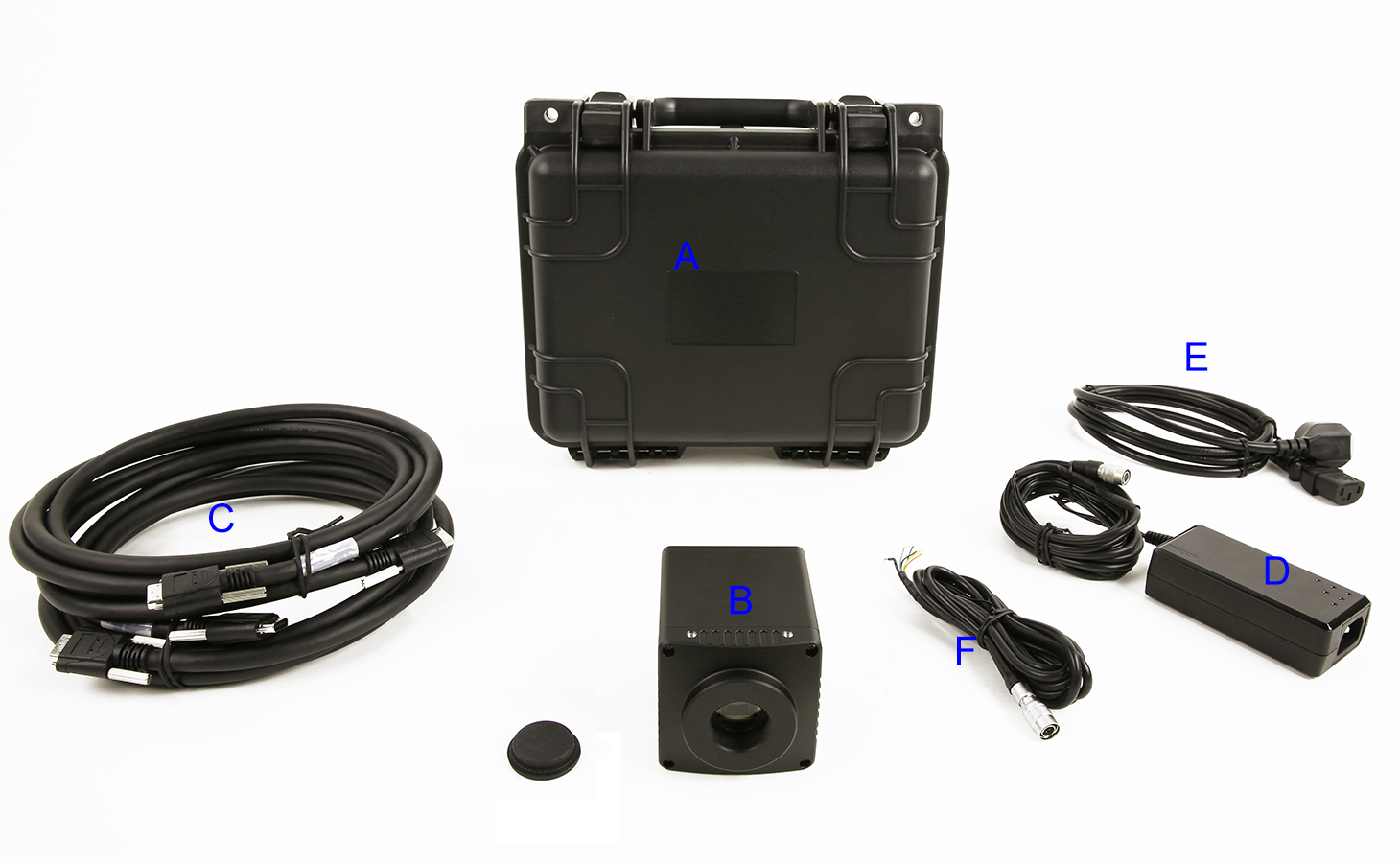

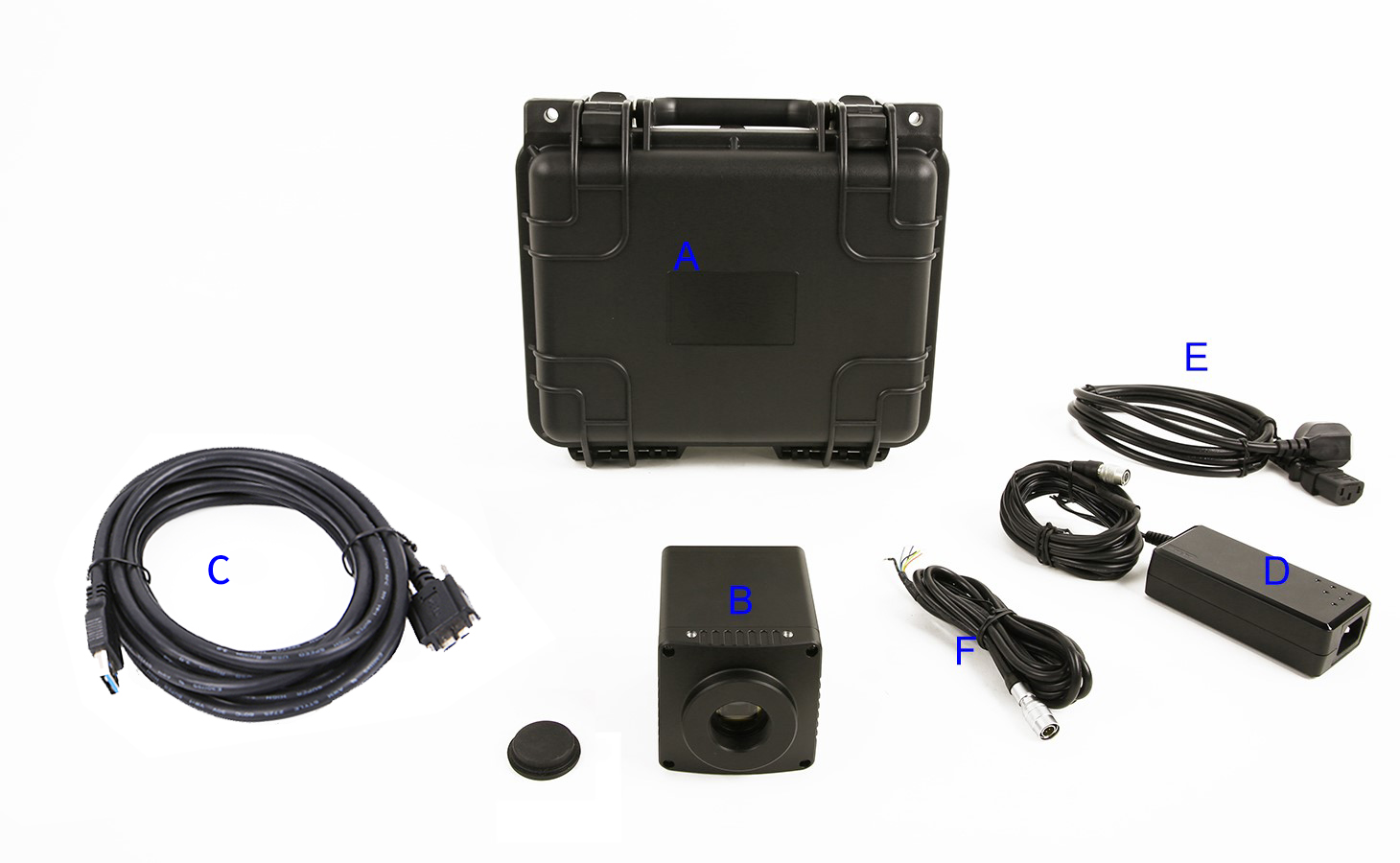

- A 3-A-Instrumentensicherheitsbox: L: 28,0 cm, W: 23,0 cm, H: 15,5 cm (1 Stk., ca. 2,8 kg pro Karton)
- B Serie 400–2500 CameraLink-Full-Kamera, gekühlt (C-Mount, tiefes TEC-Kühlsystem)
- C CameraLink-Kabel ×2
- D 12 V / 3 A Netzteil mit 6-Pin-Luftfahrtstecker
- E Netzkabel
- F Leitung für externen Trigger / IO-Steuerung ×1
Hinweis: Keine Framegrabber-Karte im Lieferumfang. CLView (auf DALSA-Grabber basierend) und SDK stehen im Download-Center bereit.
Produktabmessungen #
Maßzeichnungen der gekühlten USB3- und CameraLink-Modelle (C-Mount)
Häufig gestellte Fragen
Vertiefen Sie Ihr Fachwissen zu Kameras für Kurzwelliges Infrarot (SWIR)
SWIR-Kameras im Detail
SWIR-Kameras, ihre Kerneinheiten und Sensoren sind zentrale Bausteine moderner Bildgebungssysteme. SWIR-Technologie deckt den Bereich von 900–1700 nm ab und bietet eine starke Durchdringung in rauen Umgebungen. So lassen sich etwa Nebel, Rauch oder Staub durchdringen, um auch unter extremen Bedingungen klare Bilder zu liefern.

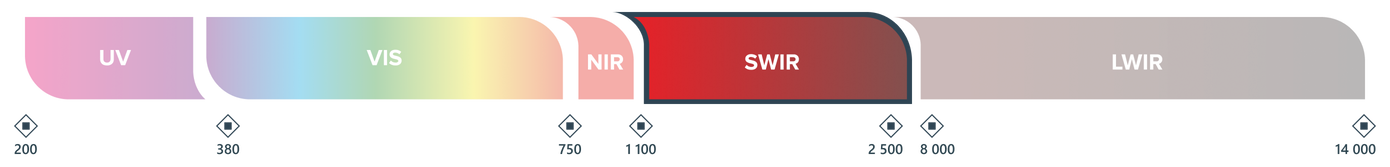

SWIR-Lösungen basieren primär auf reflektiertem Licht im kurzen Infrarot, ähnlich wie im sichtbaren Spektrum. Sie ergänzen damit Wärmebildsysteme (LWIR), deren Fokus auf thermischer Emission liegt, und ermöglichen umfassendere Bildgebungslösungen. Trotz ihrer kompakten Bauweise lassen sich SWIR-Kameras flexibel in industrielle und kommerzielle Systeme integrieren.
Dank hoher Auflösung und Empfindlichkeit eignen sich SWIR-Kameras für präzise Prüfaufgaben und anspruchsvolle Anwendungen. Sie erkennen kleinste Abweichungen und Defekte und sind daher ideal für die Qualitätssicherung. Ausgewählte Modelle verfügen über Kühlung, um auch bei hohen Temperaturen oder in Umgebungen mit starkem Rauschen stabile Bildqualität zu gewährleisten.
Um Systemkosten zu senken und die Integration zu erleichtern, setzen moderne SWIR-Kameras auf standardisierte optische Schnittstellen und kompakte Designs. Mit der fortschreitenden Entwicklung des Bildgebungsmarkts hat sich SWIR zu einer Schlüsseltechnologie für hochleistungsfähige Bild- und Sensorsysteme etabliert.
Anwendungsbeispiele
Praktische Einsätze und Ergebnisse von SWIR-Kameras
Weitere Branchenbeispiele
- Halbleiterindustrie: Prüfung von Solarzellen und Chips
- Landwirtschaft: Spektrale Fernerkundung mit Multirotor-Plattformen
- Recyclingbranche: Sortierung von Kunststoffen, Abfällen und anderen Materialien
- Medizinische Bildgebung und Forschung: Hyper- und multispektrale Analysen
- Lebensmittelindustrie: Qualitätsprüfung und Klassifizierung
- Getränkeindustrie: Füllstandserkennung in undurchsichtigen Behältern
- Verpackung: Kontrolle von Siegelnähten
- Glasindustrie: Fehlerprüfung bei heißem Glas
- Druckindustrie: Sichtbar machen versteckter Sicherheitsmerkmale
- Videoüberwachung: Sichtverbesserung, z. B. durch Rauch
- Sicherheit: Erkennung von Fälschungen wie Banknoten, Perücken oder Hautimitaten
