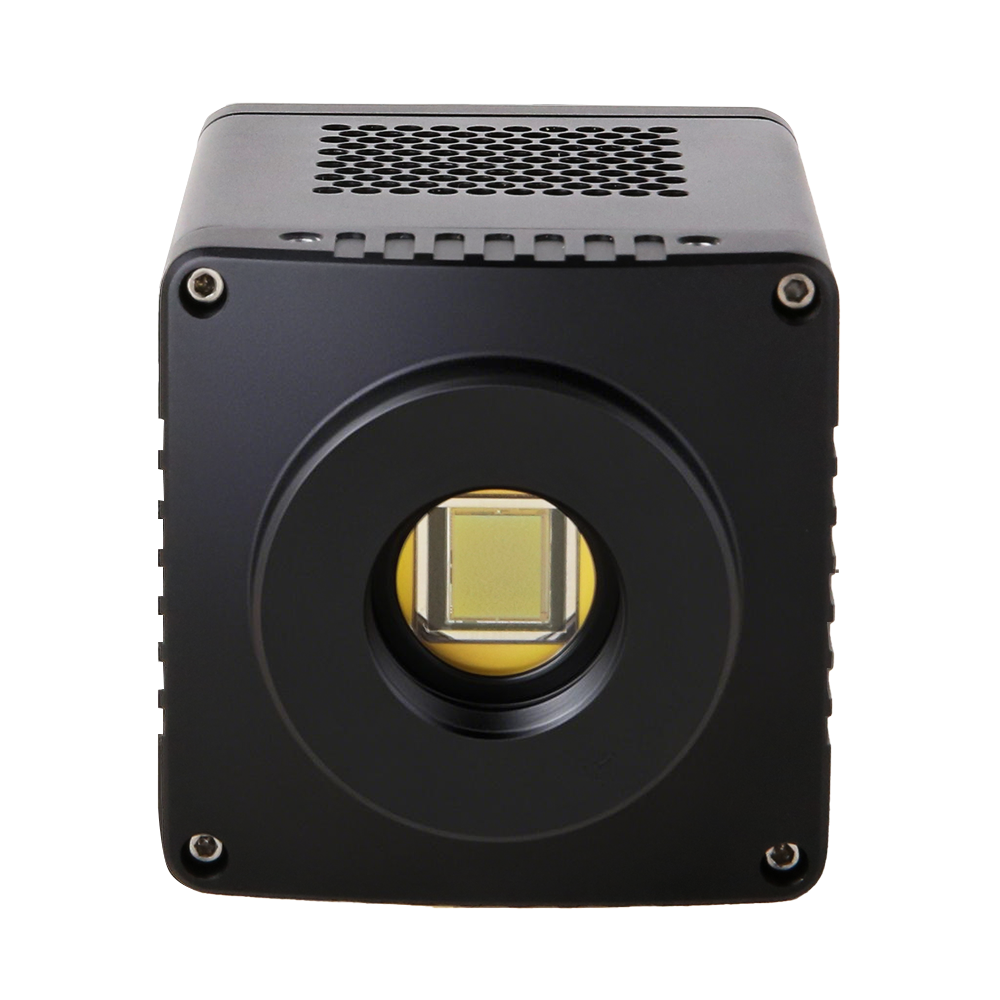

SWIR339KMB-E0417-U700 SWIR-Kamera
Produkteinführung
Die SWIR339KMB-E0417-U700 nutzt wellenlängenerweiterte InGaAs-Technologie und deckt einen breiten Spektralbereich von 400–1700 nm ab. Die USB3-Schnittstelle ermöglicht Hochgeschwindigkeitsübertragung mit 724 fps, kombiniert mit einem Tiefkühlsystem mit TEC für langzeitstabile Bildgebung. Unterstützt 8- / 12- / 14-Bit Ausgabe in verschiedenen Bit-Tiefen für unterschiedliche Anwendungsszenarien. Breite Anwendung in Spektralanalyse, Materialsortierung und Solarzellen-Inspektion.
Hauptmerkmale
- 400–1700 nm wellenlängenerweiterter InGaAs-Sensor
- 0,33 MP Auflösung, 640×512 Pixel
- Tiefe TEC-Kühlung, 40 °C unter Umgebungstemperatur
- 15 µm Pixelgröße
- 724 fps @ 640×512 sehr hohe Bildrate
- USB3-Hochgeschwindigkeits-Datenschnittstelle
- 8-/12-/14-Bit-Tiefe optional
- Global Shutter
- 512 MB großer Puffer
- Optisch isolierte Ein-/Ausgänge
- Unterstützt externe Triggersteuerung
- Vollständiges SDK-Paket
- Unterstützt Firmware-Updates vor Ort
- OEM-Services verfügbar
Produktdetails
| Technische Daten | |
| Modell | SWIR339KMB-E0417-U700 |
| Sensor | 640×512-InGaAs-Sensor aus chinesischer Fertigung |
| Verschlussart | Global Shutter |
| Farbausführung | Monochrom |
| Auflösung | 0,33 MP (640×512) |
| Sensorgröße | 9,60 mm × 7,68 mm |
| Sensordiagonale | 0,8″ (12,29 mm) |
| Pixelgröße | 15 µm × 15 µm |
| Spektralbereich | 400–1700 nm |
| Leistungsdaten | |
| Bildrate | 724 fps @ 640×512 |
| Bittiefe | 8-/12-/14-Bit |
| Dynamikumfang | TBD |
| Empfindlichkeit | TBD |
| Schnittstellen | |
| GPIO | 1 optisch isolierter Eingang, 1 optisch isolierter Ausgang |
| Objektivanschluss | C-Mount-Anschluss |
| Dateninterface | USB3 |
| Stromversorgung | Versorgung mit DC 12 V. |
| Mechanische Daten | |
| Abmessungen | 68 mm × 68 mm × 90,3 mm |
| Gewicht | 485 g |
| Umgebungsbedingungen | |
| Betriebstemperatur | -30 °C ~ +60 °C |
| Betriebsfeuchte | 20 %–80 % (nicht kondensierend) |
| Lagertemperatur | -40 °C ~ +85 °C |
| Lagerfeuchte | 20 %–80 % (nicht kondensierend) |
| Weitere Parameter | |
| Betriebssysteme | Win32/WinRT/Linux/macOS/Android |
| Zertifizierungen | CE, FCC |
Produktübersicht
SWIR339KMB-E0417-U700 ist eine industrielle Kamera für Kurzwelliges Infrarot (SWIR) mit dem Hochleistungs-InGaAs-CMOS-Sensor 640×512-InGaAs-Sensor aus chinesischer Fertigung und bietet folgende Eigenschaften:
- Breite spektrale Empfindlichkeit: Deckt sichtbares Licht bis SWIR ab und erreicht einen Spektralbereich von 400–1700 nm.
- Hochauflösende Bildgebung: 0,33 MP (640×512) Pixel mit 15 µm × 15 µm Pixelgröße ermöglichen Bildraten bis 724 fps @ 640×512 bei einer Ausgabe mit 8-/12-/14-Bit.
- Globaler Shutter: Global Shutter verhindert Bildverzerrungen in schnellen Szenen.
- Vielfältige Schnittstellen: USB3 Verbindung, kompatibel mit C-Mount-Anschluss Objektivanschlüssen sowie ROI-, Trigger- und Binning-Steuerung.
- Kompaktes Design: Kompakte Abmessungen (68 mm × 68 mm × 90,3 mm) bei einem Gewicht von rund 485 g, ideal für den industriellen Einbau.
- Umfassender Plattform-Support: Unterstützt Win32/WinRT/Linux/macOS/Android, liefert SDKs, ToupView Software und erfüllt CE, FCC.
Kernleistungsdaten
Bildrate
Bis zu 724 fps @ 640×512
Auflösung
0,33 MP (640×512)
Dynamikumfang
TBD
Zusammenfassung
Die Kamera SWIR339KMB-E0417-U700 ist mit ihrer Bildqualität, dem stabilen Temperaturmanagement und den flexiblen Integrationsoptionen eine ideale Wahl für industrielle und wissenschaftliche Anwendungen in anspruchsvollen Umgebungen.
SWIR339KMB-E0417-U700 Produktbroschüre
PDF-Format mit detaillierten technischen Daten und Maßzeichnungen.
SDK-Paket
Unterstützt Windows, Linux, macOS und weitere Plattformen.
3D-Modell
STEP-Format für die Integration in mechanische Konstruktionen.
Quanteneffizienzkurve #
400–2500 nm SenSWIR typische Quanteneffizienz über das gesamte Spektrum
Verpackungsliste #
Packliste für Modell SWIR339KMB-E0417-U700 (USB3 gekühlt)
- A Außenkarton (nicht abgebildet): L 28.2 cm W 25.2 cm H 16.7 cm
- B 3-A Sicherheitsetui: L 28.0 cm W 23.0 cm H 15.5 cm (1 Stk., ≈2.8 kg/Box)
- C 400–2500 Serie USB3 gekühlte Kamera (C-Mount, tiefe TEC-Kühlung)
- D 12 V / 3 A Netzteil + passendes Netzkabel (CN/US/EU/UK)
- E USB3.0 A-auf-B Hochgeschwindigkeitskabel (1,5 m)
- F Externer Trigger / IO-Leitung ×1
Produktabmessungen #
Abmessungen für Modell SWIR339KMB-E0417-U700 (USB3-Schnittstelle)
Häufig gestellte Fragen
Vertiefen Sie Ihr Fachwissen zu Kameras für Kurzwelliges Infrarot (SWIR)
SWIR-Kameras im Detail
SWIR-Kameras, ihre Kerneinheiten und Sensoren sind zentrale Bausteine moderner Bildgebungssysteme. SWIR-Technologie deckt den Bereich von 900–1700 nm ab und bietet eine starke Durchdringung in rauen Umgebungen. So lassen sich etwa Nebel, Rauch oder Staub durchdringen, um auch unter extremen Bedingungen klare Bilder zu liefern.
SWIR-Lösungen basieren primär auf reflektiertem Licht im kurzen Infrarot, ähnlich wie im sichtbaren Spektrum. Sie ergänzen damit Wärmebildsysteme (LWIR), deren Fokus auf thermischer Emission liegt, und ermöglichen umfassendere Bildgebungslösungen. Trotz ihrer kompakten Bauweise lassen sich SWIR-Kameras flexibel in industrielle und kommerzielle Systeme integrieren.
Dank hoher Auflösung und Empfindlichkeit eignen sich SWIR-Kameras für präzise Prüfaufgaben und anspruchsvolle Anwendungen. Sie erkennen kleinste Abweichungen und Defekte und sind daher ideal für die Qualitätssicherung. Ausgewählte Modelle verfügen über Kühlung, um auch bei hohen Temperaturen oder in Umgebungen mit starkem Rauschen stabile Bildqualität zu gewährleisten.
Um Systemkosten zu senken und die Integration zu erleichtern, setzen moderne SWIR-Kameras auf standardisierte optische Schnittstellen und kompakte Designs. Mit der fortschreitenden Entwicklung des Bildgebungsmarkts hat sich SWIR zu einer Schlüsseltechnologie für hochleistungsfähige Bild- und Sensorsysteme etabliert.
Anwendungsbeispiele
Praktische Einsätze und Ergebnisse von SWIR-Kameras
Weitere Branchenbeispiele
- Halbleiterindustrie: Prüfung von Solarzellen und Chips
- Landwirtschaft: Spektrale Fernerkundung mit Multirotor-Plattformen
- Recyclingbranche: Sortierung von Kunststoffen, Abfällen und anderen Materialien
- Medizinische Bildgebung und Forschung: Hyper- und multispektrale Analysen
- Lebensmittelindustrie: Qualitätsprüfung und Klassifizierung
- Getränkeindustrie: Füllstandserkennung in undurchsichtigen Behältern
- Verpackung: Kontrolle von Siegelnähten
- Glasindustrie: Fehlerprüfung bei heißem Glas
- Druckindustrie: Sichtbar machen versteckter Sicherheitsmerkmale
- Videoüberwachung: Sichtverbesserung, z. B. durch Rauch
- Sicherheit: Erkennung von Fälschungen wie Banknoten, Perücken oder Hautimitaten
