900–1700 nm | In China hergestelltes SWIR InGaAs | VGA 0,33 MP | USB3/GigE/10GigE/CameraLink | Gekühlt/Ungekühlt | Kurzwelliges Infrarot (SWIR)-Kamera SWIR-Kamera
Produktübersicht
Die ungekühlte Kurzwelliges-Infrarot-Kameraserie CQD verwendet neuartige Quantenpunkt (CQD)-Materialsensoren und erreicht eine ultrabreite Bandempfindlichkeit von 300–1700 nm. Mit kompakter Gehäusestruktur und USB3.0-Hochgeschwindigkeits-Datenschnittstelle eignet sie sich für verschiedene Anwendungsszenarien wie tragbare Inspektion, Laborforschung und Materialanalyse. Mit hoher Empfindlichkeit, niedrigem Rauschen, Global Shutter, umfangreichen IO-Schnittstellen und SDK-Kompatibilität ist sie die ideale Wahl für innovative Forschungs- und Industrieanwendungen.
Hauptmerkmale
- 300–1700 nm Breitspektrum-CQD-Quantenpunkt-Sensor
- Global Shutter
- Hohe Empfindlichkeit, Global Shutter
- USB3.0-Hochgeschwindigkeits-Datenschnittstelle
- 12–14 bit ADC
- Umfangreiche IO-Schnittstellen, unterstützt externen Trigger
- 4 Gb Speicher
- Unterstützt Firmware-Updates vor Ort und OEM-Anpassungen
- USB3.0-Hochgeschwindigkeitsschnittstelle
- OEM-Anpassungen möglich
Produktmodelle
Wählbar 800–1700/400–1700 | CQD-Serie | USB 3.0 Ungekühlt 300–1700 nm Quantenpunkt-SWIR-Kamera
| Produktmodell | Sensor/Größe | Auflösung | Pixelgröße | Verschlussart | Bildrate | Datenschnittstelle | Dynamikbereich | Aktion |
|---|---|---|---|---|---|---|---|---|
| SWIR331KMB-U700 |
In China hergestellter 640×512 (CQDs)
0.8" (12.29mm) | 9.60mm × 7.68mm
|
0.33MP (640×512) | 15µm × 15µm | Global Shutter |
724fps@640x512
|
USB3 |
70.6dB(LG)，63.0dB(MG)
|
Details ansehen |
| SWIR331KMB-U700-C0 |
In China hergestellter 640×512 (CQDs)
0.8" (12.29mm) | 9.60mm × 7.68mm
|
0.33MP (640×512) | 15µm × 15µm | Global Shutter |
724fps@640x512
|
USB3 |
70.6dB(LG)，63.0dB(MG)
|
Details ansehen |
| SWIR331KMB-G125 |
In China hergestellter 640×512 (CQDs)
0.8" (12.29mm) | 9.60mm × 7.68mm
|
0.33MP (640×512) | 15µm × 15µm | Global Shutter |
125fps@640x512
|
GigE |
70.59dB(LG)，67.96dB(MG)，47.98dB(HG)
|
Details ansehen |
| SWIR331KMB-G125-C0 |
In China hergestellter 640×512 (CQDs)
0.8" (12.29mm) | 9.60mm × 7.68mm
|
0.33MP (640×512) | 15µm × 15µm | Global Shutter |
125fps@640x512
|
GigE |
70.59dB(LG)，67.96dB(MG)，47.98dB(HG)
|
Details ansehen |
| SWIR331KMB-G350 |
In China hergestellter 640×512 (CQDs)
0.8" (12.29mm) | 9.60mm × 7.68mm
|
0.33MP (640×512) | 15µm × 15µm | Global Shutter |
360fps@640x512
|
GigE |
70.59dB(LG)，67.96dB(MG)，47.98dB(HG)
|
Details ansehen |
| SWIR331KMB-G700 |
In China hergestellter 640×512 (CQDs)
0.8" (12.29mm) | 9.60mm × 7.68mm
|
0.33MP (640×512) | 15µm × 15µm | Global Shutter |
360fps@640x512
700fps@320x256
|
GigE |
70.59dB(LG)，67.96dB(MG)，47.98dB(HG)
|
Details ansehen |
| SWIR331KMB-10G |
In China hergestellter 640×512 (CQDs)
0.8" (12.29mm) | 9.60mm × 7.68mm
|
0.33MP (640×512) | 15µm × 15µm | Global Shutter |
724fps@640x512
|
10GigE |
70.59dB(LG)，67.96dB(MG)，47.98dB(HG)
|
Details ansehen |
| SWIR331KMA-CL500 |
In China hergestellter 640×512 (CQDs)
0.8" (12.29mm) | 9.60mm × 7.68mm
|
0.33MP (640×512) | 15µm × 15µm | Global Shutter |
517fps@640x512
|
CameraLink Full |
69.2dB(LG)，63.2dB(MG)，57.4dB(HG)
|
Details ansehen |
| SWIR331KMA-CL700 |
In China hergestellter 640×512 (CQDs)
0.8" (12.29mm) | 9.60mm × 7.68mm
|
0.33MP (640×512) | 15µm × 15µm | Global Shutter |
724fps@640x512
|
CameraLink Full |
69.2dB(LG)，63.2dB(MG)，57.4dB(HG)
|
Details ansehen |
| SWIR331KMA-CL1000 |
In China hergestellter 640×512 (CQDs)
0.8" (12.29mm) | 9.60mm × 7.68mm
|
0.33MP (640×512) | 15µm × 15µm | Global Shutter |
1000fps@640x512
|
CameraLink Full |
69.2dB(LG)，63.2dB(MG)，57.4dB(HG)
|
Details ansehen |
| SWIR331KMB-CL500 |
In China hergestellter 640×512 (CQDs)
0.8" (12.29mm) | 9.60mm × 7.68mm
|
0.33MP (640×512) | 15µm × 15µm | Global Shutter |
517fps@640x512
|
CameraLink Full |
69.2dB(LG)，63.2dB(MG)，57.4dB(HG)
|
Details ansehen |
| SWIR331KMB-CL700 |
In China hergestellter 640×512 (CQDs)
0.8" (12.29mm) | 9.60mm × 7.68mm
|
0.33MP (640×512) | 15µm × 15µm | Global Shutter |
724fps@640x512
|
CameraLink Full |
69.2dB(LG)，63.2dB(MG)，57.4dB(HG)
|
Details ansehen |
| SWIR331KMB-CL1000 |
In China hergestellter 640×512 (CQDs)
0.8" (12.29mm) | 9.60mm × 7.68mm
|
0.33MP (640×512) | 15µm × 15µm | Global Shutter |
1000fps@640x512
|
CameraLink Full |
69.2dB(LG)，63.2dB(MG)，57.4dB(HG)
|
Details ansehen |
| SWIR331KMB-UMV |
In China hergestellter 640×512 (CQDs)
0.8" (12.29mm) | 9.60mm × 7.68mm
|
0.33MP (640×512) | 15µm × 15µm | Global Shutter |
400fps@640x512
|
USB3 |
70.59dB(LG)，67.96dB(MG)，47.98dB(HG)
|
Details ansehen |
| SWIR331KMB-GMV |
In China hergestellter 640×512 (CQDs)
0.8" (12.29mm) | 9.60mm × 7.68mm
|
0.33MP (640×512) | 15µm × 15µm | Global Shutter |
350fps@640x512(8bit)
175fps@640x512(14bit)
|
GigE |
70.59dB(LG)，62.98dB(MG)
|
Details ansehen |
| SWIR339KMB-CL700 |
In China hergestellter 640×512 (CQDs)
0.8" (12.29mm) | 9.60mm × 7.68mm
|
0.33MP (640×512) | 15µm × 15µm | Global Shutter |
724fps@640x512
|
CameraLink Full |
69.2dB(LG)，63.2dB(MG)，57.4dB(HG)
|
Details ansehen |
Quanteneffizienz-Kurve #
Typische Quanteneffizienz (QE) für SWIR 900–1700 nm
class="img-fluid"
loading="lazy">
Verpackungsliste #
VGA 640×512 (15 µm) · in China hergestelltes InGaAs · C-Mount · USB3 / GigE / 10GigE / CameraLink Full (inkl. UMV/GMV ungekühlte kompakte Varianten)
- A 3-A Sicherheitsetui: L 28 cm × W 23,0 cm × H 15,5 cm (1 Stk., 2,8 kg/Box)
- B SWIR 900–1700 USB-Schnittstellenkamera
- C Hochgeschwindigkeits-USB3 A-auf-B vergoldetes Kabel / 1,5 m
- D 12 V/3 A 6-Pin Luftfahrt-Netzteil
- E Stromkabel
- F Externer Trigger-Kontrollleiter

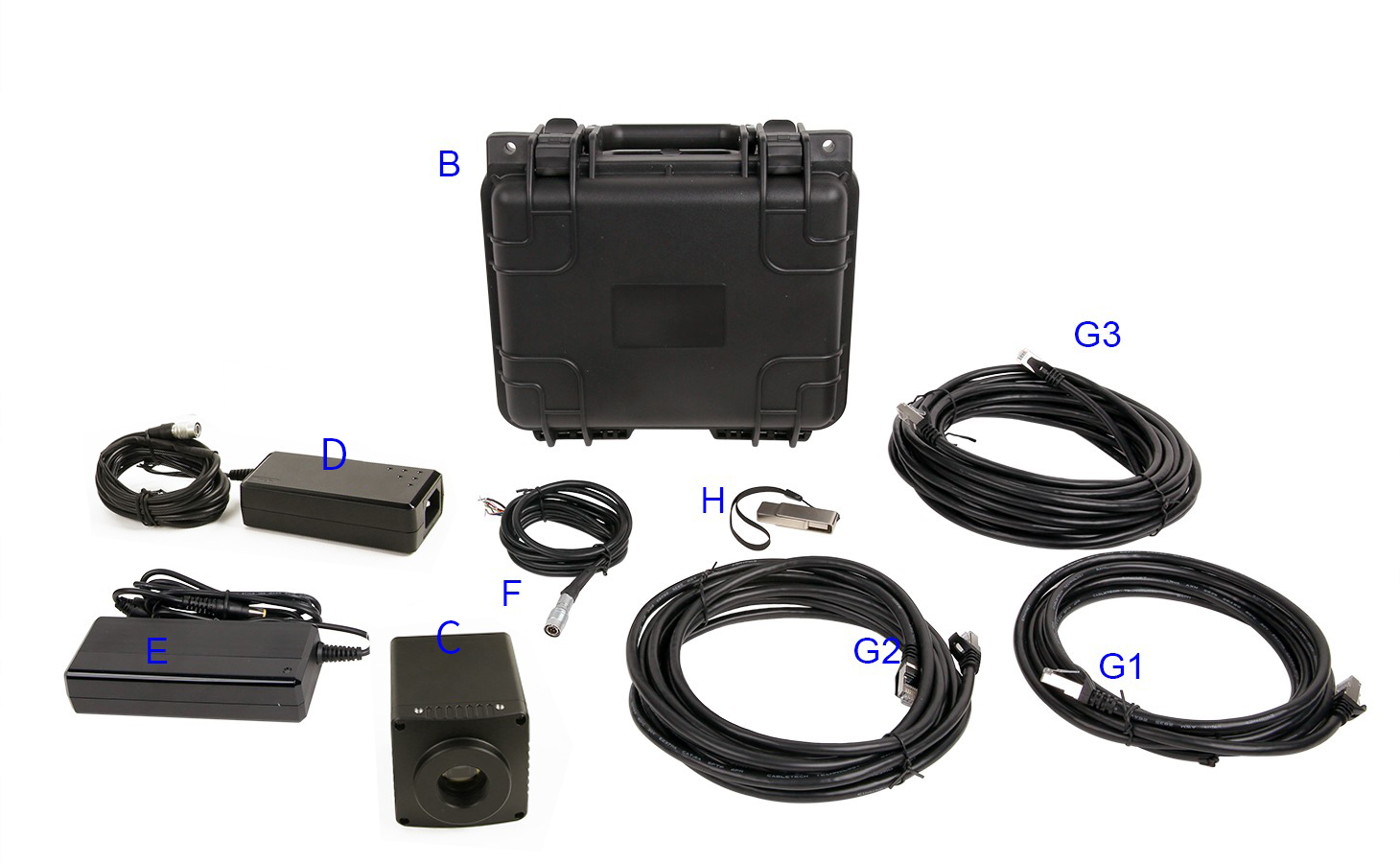

- A Außenkarton (nicht abgebildet): L 28,2 cm × W 25,2 cm × H 16,7 cm
- B 3-A Sicherheitsetui: L 28 cm × W 23,0 cm × H 15,5 cm (1 Stk., 2,8 kg/Box)
- C SWIR 900–1700 GigE-Schnittstellenkamera
- D 12 V/3 A 6-Pin Luftfahrt-Netzteil
- E Stromkabel (CN/US/EU/UK, nicht abgebildet)
- F Externer Trigger-Kontrollleiter
- G Netzwerkkabel: G1 3 m / G2 5 m / G3 10 m (G4 50 m nicht abgebildet)
- H USB-Stick (Treiber & Software)
- A Außenkarton (nicht abgebildet): L 28,2 cm × W 25,2 cm × H 16,7 cm
- B 3-A Sicherheitsetui: L 28 cm × W 23,0 cm × H 15,5 cm (1 Stk., 2,8 kg/Box)
- C SWIR 900–1700 10GigE-Schnittstellenkamera (Gehäuse wie GigE gekühlt)
- D 12 V/3 A 6-Pin Luftfahrt-Netzteil
- E Stromkabel (CN/US/EU/UK, nicht abgebildet)
- F Externer Trigger-Kontrollleiter
- G 10GigE Hochgeschwindigkeitskabel (geschirmt empfohlen)
- H USB-Stick (Treiber & Software)
- A 3-A Sicherheitsetui: L 28 cm × W 23,0 cm × H 15,5 cm (1 Stk., 2,8 kg/Box)
- B SWIR 900–1700 CameraLink-Schnittstellenkamera
- C Zwei CameraLink-Kabel
- D 12 V/3 A 6-Pin Luftfahrt-Netzteil
- E Stromkabel
- F Externer Trigger-Kontrollleiter

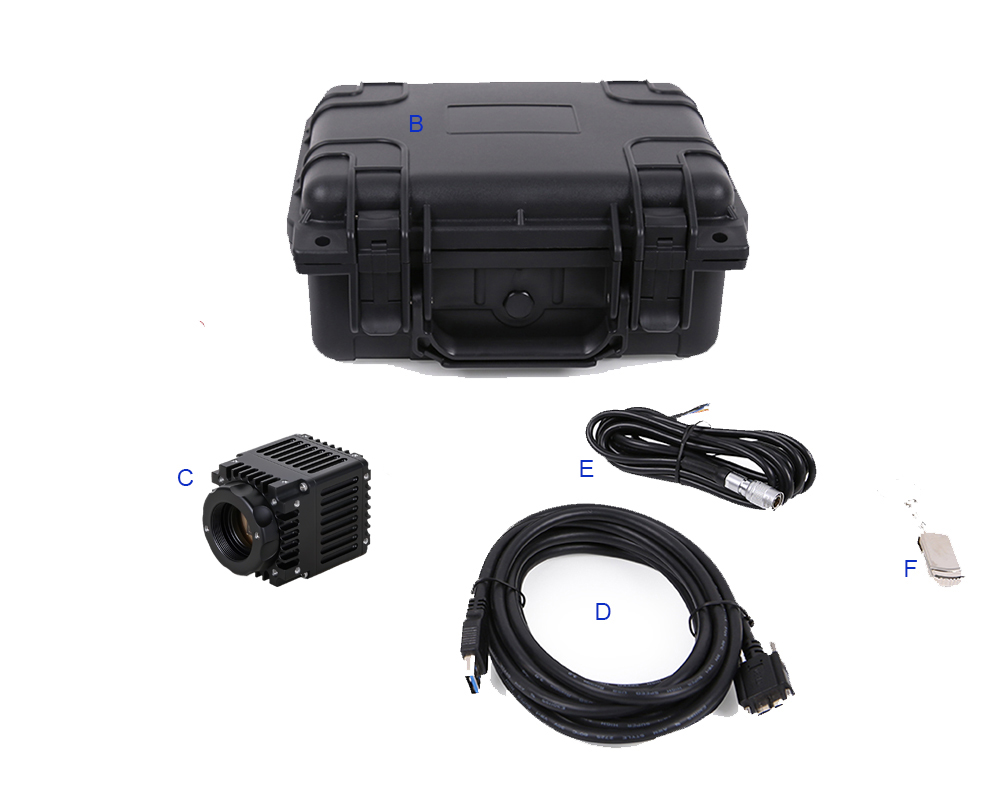

- A Außenkarton (nicht abgebildet): L 28,2 cm × W 25,2 cm × H 16,7 cm
- B 3-A Sicherheitsetui: L 28 cm × W 23,0 cm × H 15,5 cm (1 Stk., 2,8 kg/Box)
- C SWIR 900–1700 USB ungekühlte Kamera (UMV kompakt)
- D Hochgeschwindigkeits-USB3 A-auf-B vergoldetes Kabel / 1,5 m
- E Externer Trigger-Kontrollleiter
- F USB-Stick (Treiber & Software)

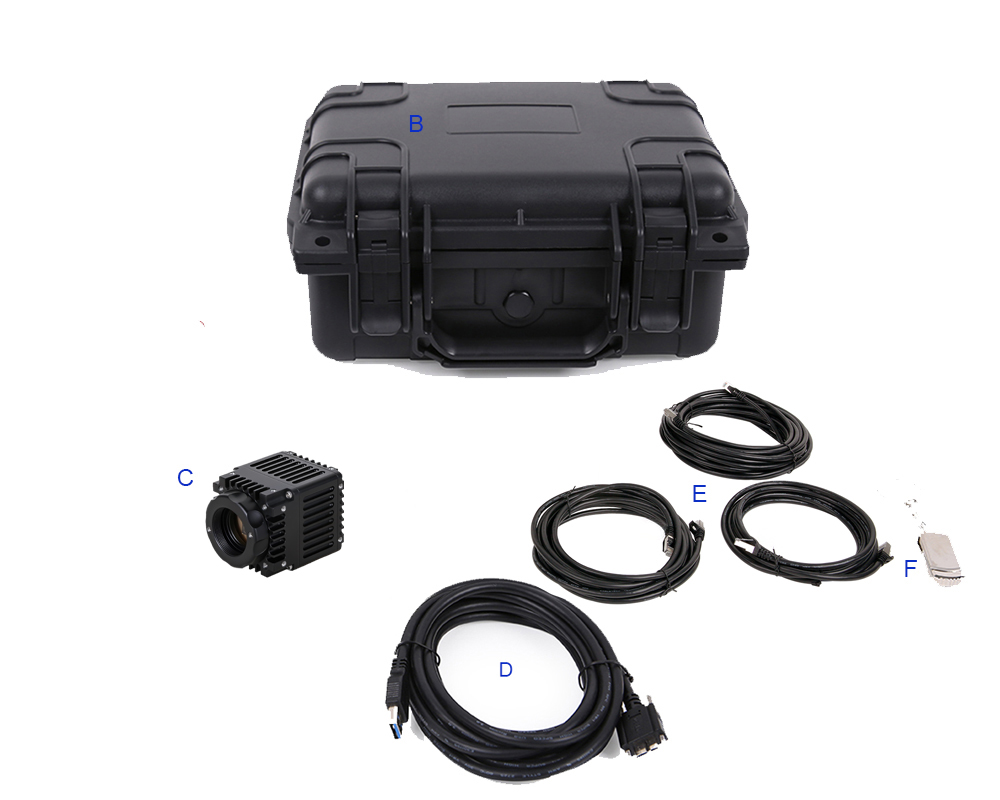

- A Außenkarton (nicht abgebildet): L 28,2 cm × W 25,2 cm × H 16,7 cm
- B 3-A Sicherheitsetui: L 28 cm × W 23,0 cm × H 15,5 cm (1 Stk., 2,8 kg/Box)
- C SWIR 900–1700 GigE ungekühlte Kamera (GMV kompakt)
- D Netzwerkkabel: G1 3 m / G2 5 m / G3 10 m (G4 50 m nicht abgebildet)
- E Externer Trigger-Kontrollleiter
- F USB-Stick (Treiber & Software)

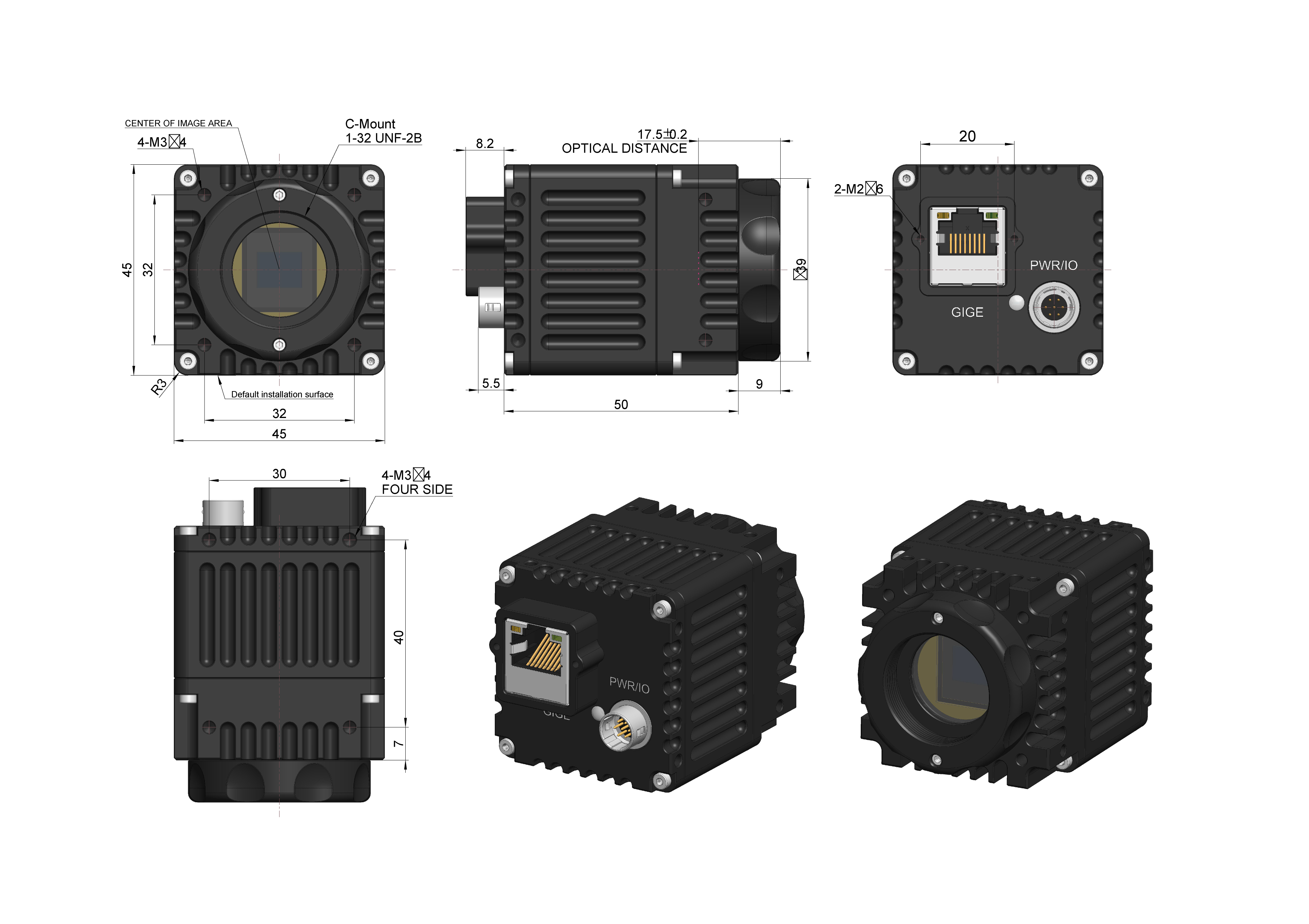

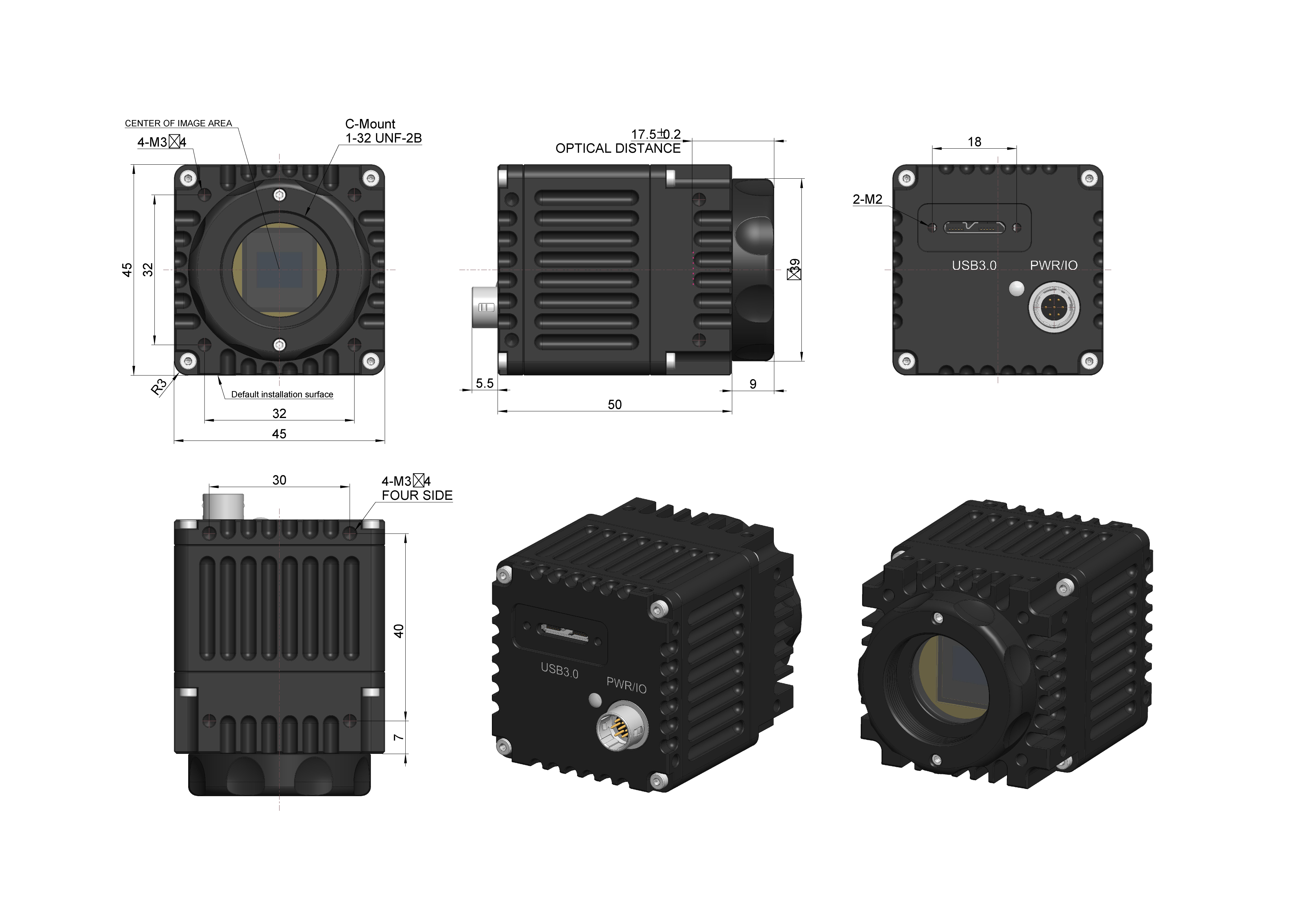

Produktabmessungen #
VGA gekühlt: 68×68×90,3 mm (≈485 g) · C-Mount; UMV: 45×45×50 mm; GMV: 33×33×46,7 mm
Häufig gestellte Fragen
Vertiefen Sie Ihr Fachwissen zu Kameras für Kurzwelliges Infrarot (SWIR)
SWIR-Kameras im Detail
SWIR-Kameras, ihre Kerneinheiten und Sensoren sind zentrale Bausteine moderner Bildgebungssysteme. SWIR-Technologie deckt den Bereich von 900–1700 nm ab und bietet eine starke Durchdringung in rauen Umgebungen. So lassen sich etwa Nebel, Rauch oder Staub durchdringen, um auch unter extremen Bedingungen klare Bilder zu liefern.
SWIR-Lösungen basieren primär auf reflektiertem Licht im kurzen Infrarot, ähnlich wie im sichtbaren Spektrum. Sie ergänzen damit Wärmebildsysteme (LWIR), deren Fokus auf thermischer Emission liegt, und ermöglichen umfassendere Bildgebungslösungen. Trotz ihrer kompakten Bauweise lassen sich SWIR-Kameras flexibel in industrielle und kommerzielle Systeme integrieren.
Dank hoher Auflösung und Empfindlichkeit eignen sich SWIR-Kameras für präzise Prüfaufgaben und anspruchsvolle Anwendungen. Sie erkennen kleinste Abweichungen und Defekte und sind daher ideal für die Qualitätssicherung. Ausgewählte Modelle verfügen über Kühlung, um auch bei hohen Temperaturen oder in Umgebungen mit starkem Rauschen stabile Bildqualität zu gewährleisten.
Um Systemkosten zu senken und die Integration zu erleichtern, setzen moderne SWIR-Kameras auf standardisierte optische Schnittstellen und kompakte Designs. Mit der fortschreitenden Entwicklung des Bildgebungsmarkts hat sich SWIR zu einer Schlüsseltechnologie für hochleistungsfähige Bild- und Sensorsysteme etabliert.
Anwendungsbeispiele
Praktische Einsätze und Ergebnisse von SWIR-Kameras
Weitere Branchenbeispiele
- Halbleiterindustrie: Prüfung von Solarzellen und Chips
- Landwirtschaft: Spektrale Fernerkundung mit Multirotor-Plattformen
- Recyclingbranche: Sortierung von Kunststoffen, Abfällen und anderen Materialien
- Medizinische Bildgebung und Forschung: Hyper- und multispektrale Analysen
- Lebensmittelindustrie: Qualitätsprüfung und Klassifizierung
- Getränkeindustrie: Füllstandserkennung in undurchsichtigen Behältern
- Verpackung: Kontrolle von Siegelnähten
- Glasindustrie: Fehlerprüfung bei heißem Glas
- Druckindustrie: Sichtbar machen versteckter Sicherheitsmerkmale
- Videoüberwachung: Sichtverbesserung, z. B. durch Rauch
- Sicherheit: Erkennung von Fälschungen wie Banknoten, Perücken oder Hautimitaten
