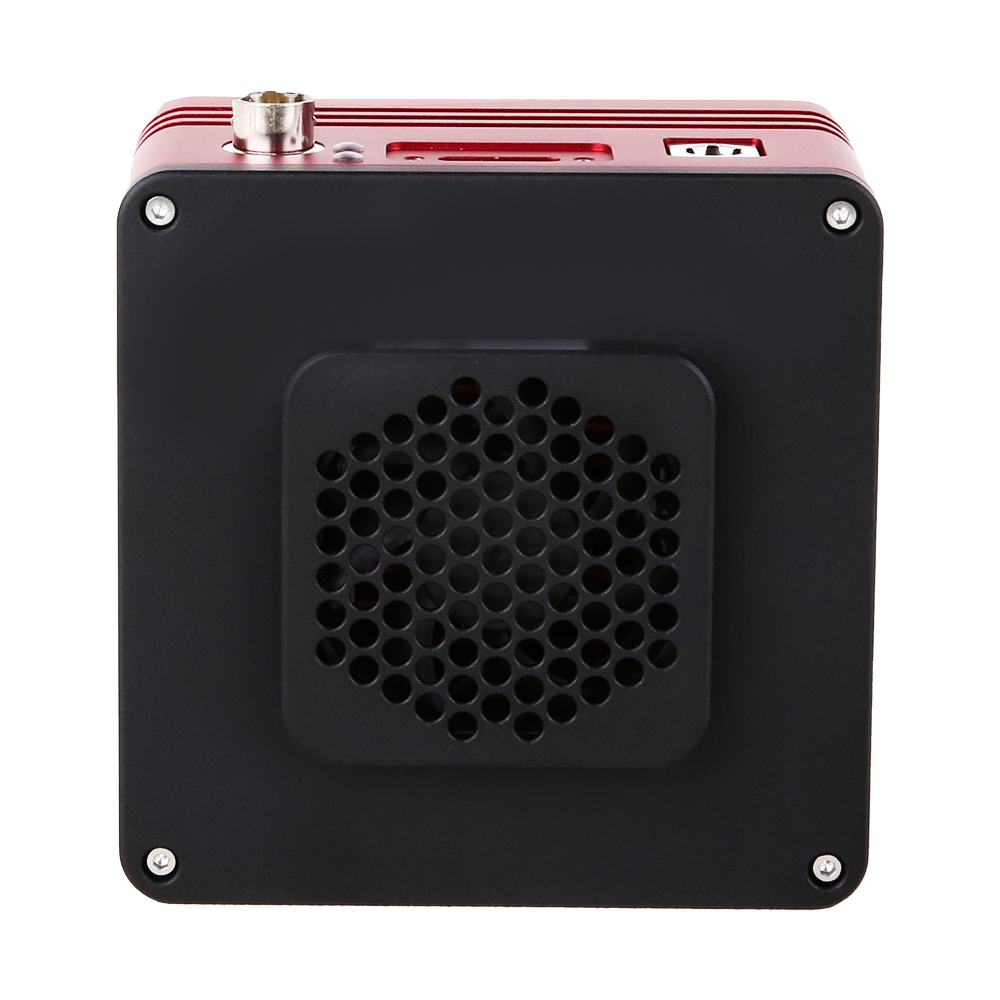

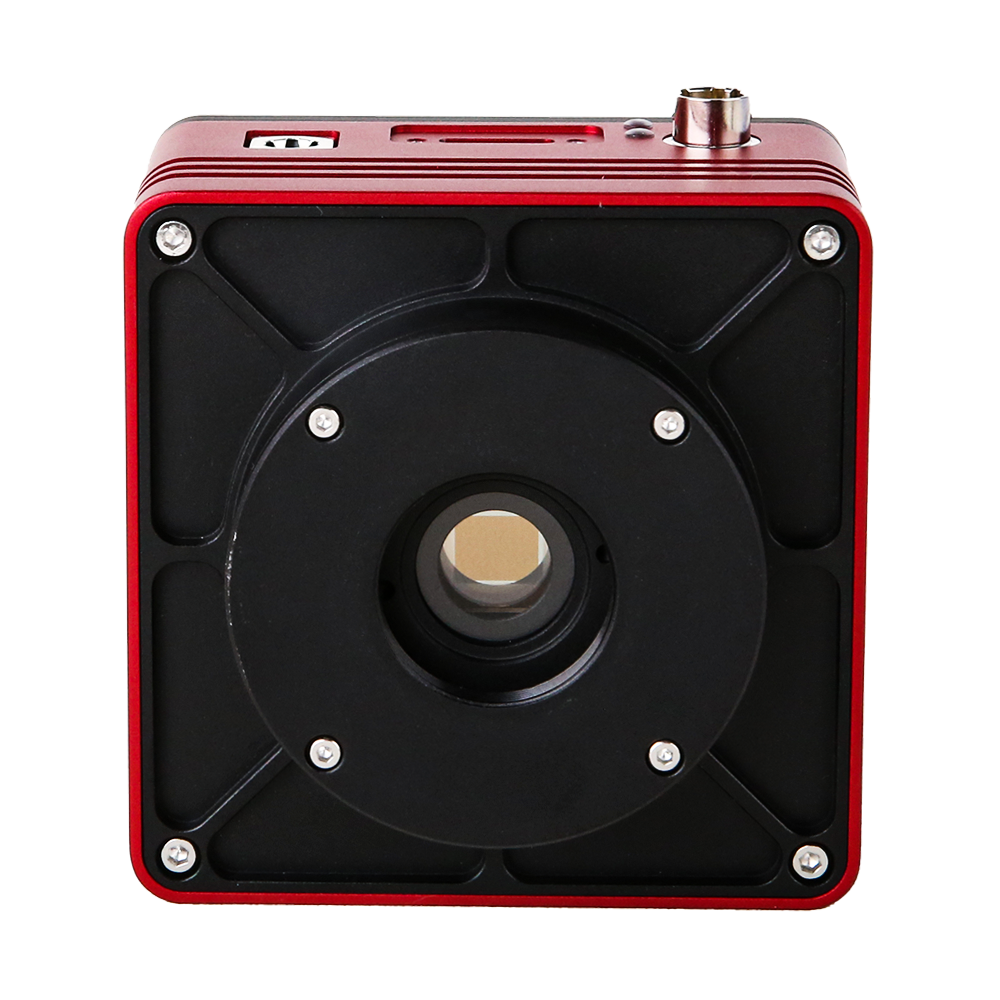

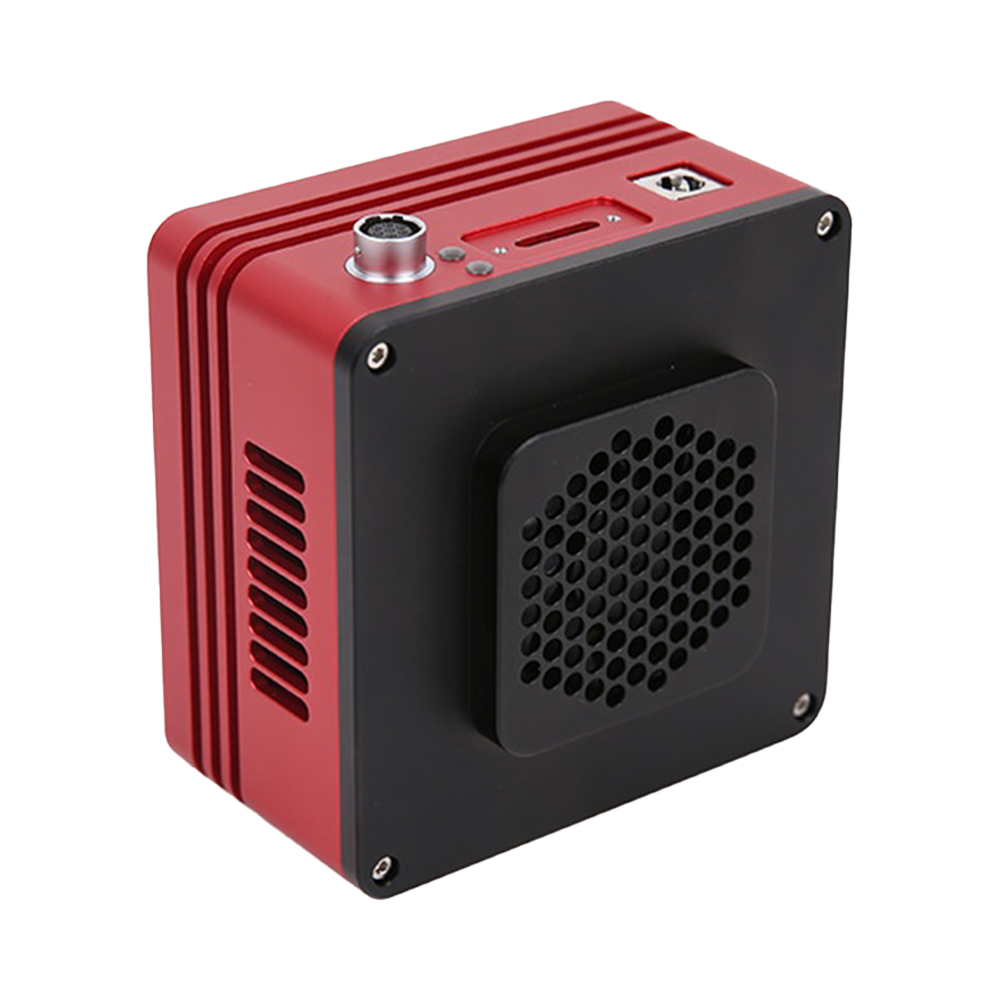

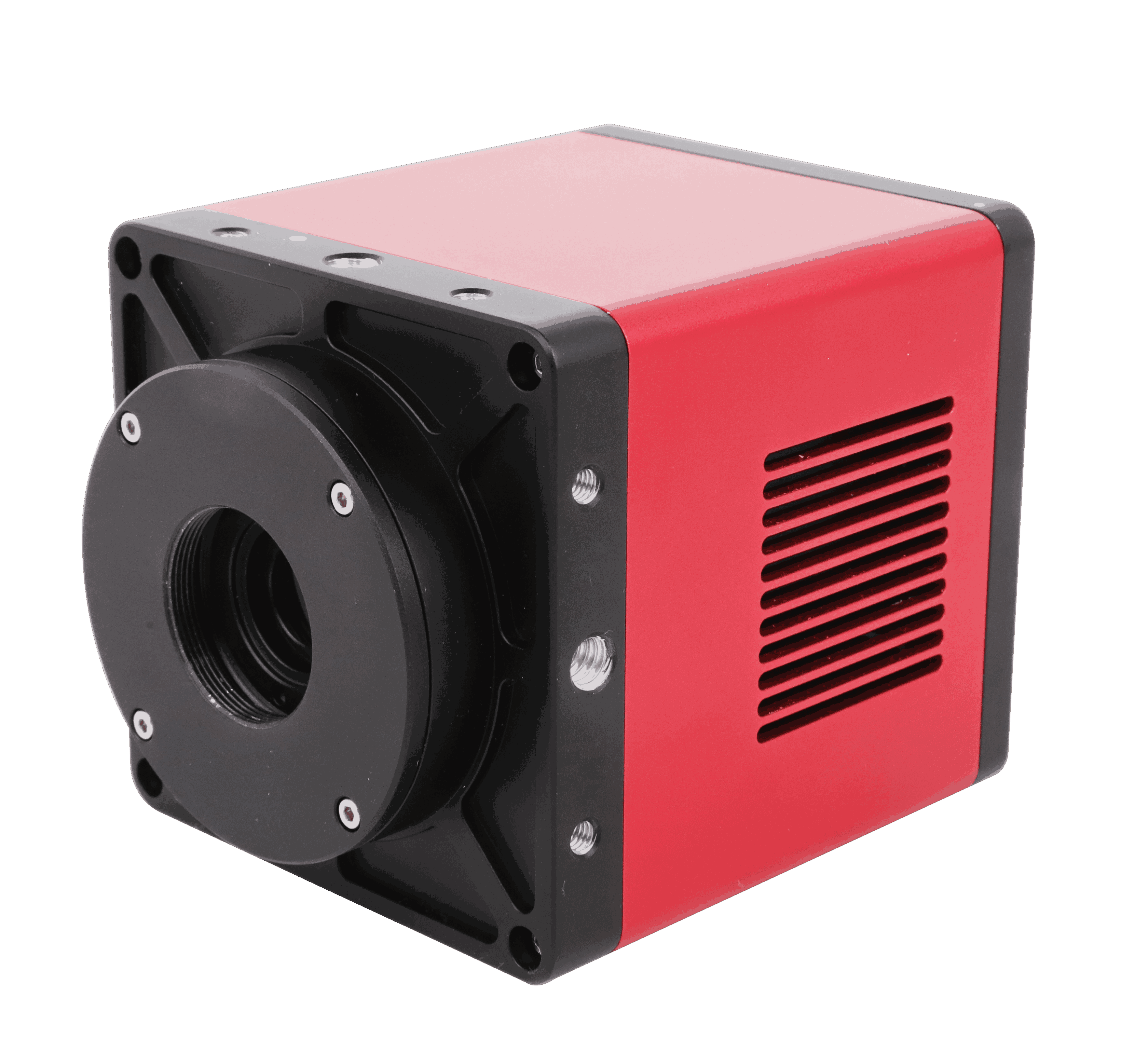

SWIR1300KMA SWIR-Kamera
Produkteinführung
Die SWIR 400–2500 nm Kameraserie zielt auf High-End-Anwendungen mit ultrabreitem Band ab und verwendet fortschrittliche InGaAs-Sensoren mit Tiefkühlungsstruktur. Sie deckt das 400–2500 nm Band ab und eignet sich für Lasermessung, Solarzellen-Inspektion, Materialsortierung, spektrale Bildgebung und wissenschaftliche Forschung. Die USB3.0-Hochgeschwindigkeits-Datenschnittstelle ermöglicht schnelle Integration und Datenverarbeitung. Diese Serie unterstützt Hochgeschwindigkeitserfassung, Global Shutter, breiten Dynamikbereich und Multiplattform-SDK-Entwicklung mit ausgezeichneter Bildgebungskonsistenz und langfristiger Betriebsstabilität. Sie ist die ideale Wahl für Forschungsinstitute und industrielle Automatisierungssysteme.
Hauptmerkmale
- 400–2500 nm Breitspektrum-InGaAs-Chip
- Hohe Empfindlichkeit und Tiefkühlung
- Global Shutter
- Hochgeschwindigkeitserfassung
- Mit tiefer TEC-Kühlung oder ungekühltem Design erhältlich
- 4 Gb Speicher
- Multiplattform-SDK-Entwicklungsunterstützung
Produktdetails
| Technische Daten | |
| Modell | SWIR1300KMA |
| Sensor | Sony IMX990-AABA-C (InGaAs) |
| Verschlussart | Global Shutter |
| Farbausführung | Monochrom |
| Auflösung | 1.3MP (1280×1024) |
| Sensorgröße | 6.40mm × 5.12mm |
| Sensordiagonale | 0.5" (8.20mm) |
| Pixelgröße | 5.0µm × 5.0µm |
| Spektralbereich | 400–1700nm |
| Leistungsdaten | |
| Bildrate | 200fps@1280x1024; 392fps@640x512 |
| Bittiefe | 8/12bit |
| Dynamikumfang | 58.7dB |
| Empfindlichkeit | 121mV |
| Schnittstellen | |
| GPIO | 1 optisch isolierter Eingang, 1 optisch isolierter Ausgang, 2 nicht isolierte I/O-Kanäle. |
| Objektivanschluss | C-Mount-Anschluss |
| Dateninterface | USB3 |
| Stromversorgung | Stromversorgung über USB3 oder 12 V Netzteil |
| Mechanische Daten | |
| Abmessungen | 80mm × 80mm × 45.5mm |
| Gewicht | <390g |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20°C ~ +60°C |
| Betriebsfeuchte | 20 %–80 % (nicht kondensierend) |
| Lagertemperatur | -40°C ~ +85°C |
| Lagerfeuchte | 20 %–80 % (nicht kondensierend) |
| Weitere Parameter | |
| Betriebssysteme | Win32/WinRT/Linux/macOS/Android |
| Zertifizierungen | CE，FCC |
Produktübersicht
SWIR1300KMA ist eine industrielle Kamera für Kurzwelliges Infrarot (SWIR) mit dem Hochleistungs-InGaAs-CMOS-Sensor Sony IMX990-AABA-C (InGaAs) und bietet folgende Eigenschaften:
- Breite spektrale Empfindlichkeit: Deckt sichtbares Licht bis SWIR ab und erreicht einen Spektralbereich von 400–1700 nm.
- Hochauflösende Bildgebung: 1.3MP (1280×1024) Pixel mit 5.0µm × 5.0µm Pixelgröße ermöglichen Bildraten bis 200fps@1280x1024 bei einer Ausgabe mit 8/12bit.
- Globaler Shutter: Global Shutter verhindert Bildverzerrungen in schnellen Szenen.
- Geregelte Kühlung: Integriertes TE-Kühlmodul mit präziser Temperaturregelung bis ≤ −25 °C für stabile Bildqualität.
- Vielfältige Schnittstellen: USB3 Verbindung, kompatibel mit C-Mount-Anschluss Objektivanschlüssen sowie ROI-, Trigger- und Binning-Steuerung.
- Kompaktes Design: Kompakte Abmessungen (80mm × 80mm × 45.5mm) bei einem Gewicht von rund <390g, ideal für den industriellen Einbau.
- Umfassender Plattform-Support: Unterstützt Win32/WinRT/Linux/macOS/Android, liefert SDKs, ToupView Software und erfüllt CE，FCC.
Kernleistungsdaten
Bildrate
Bis zu 200fps@1280x1024
Auflösung
1.3MP (1280×1024)
Dynamikumfang
58.7dB
Zusammenfassung
Die Kamera SWIR1300KMA ist mit ihrer Bildqualität, dem stabilen Temperaturmanagement und den flexiblen Integrationsoptionen eine ideale Wahl für industrielle und wissenschaftliche Anwendungen in anspruchsvollen Umgebungen.
SWIR1300KMA Produktbroschüre
PDF-Format mit detaillierten technischen Daten und Maßzeichnungen.
SDK-Paket
Unterstützt Windows, Linux, macOS und weitere Plattformen.
3D-Modell
STEP-Format für die Integration in mechanische Konstruktionen.

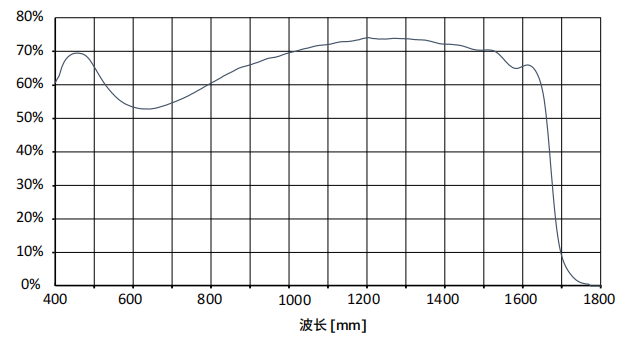

Quanteneffizienzkurve #
Typische Quanteneffizienzantwort des IMX990 SenSWIR 400–1700 nm
class="img-fluid"
loading="lazy">
Verpackungsliste #
Packliste für Modell SWIR1300KMA (USB gekühlt)
- A Außenkarton (nicht abgebildet): L 28.2 cm × W 25.2 cm × H 16.7 cm
- B 3-A Sicherheitsetui: L 28 cm × W 23.0 cm × H 15.5 cm (1 Stk., 2.8 kg/Box)
- C SWIR 400–1700 Serie USB gekühlte Kamera
- D Stromkabel (CN/US/EU/UK; D1/D2/D3/D4, nicht abgebildet)
- E Netzteil: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 3 A
- F Hochgeschwindigkeits-USB3 A-auf-B vergoldetes Kabel (1,5 m)
- G Externer Triggerleiter
- H USB-Stick (Treiber & Software)

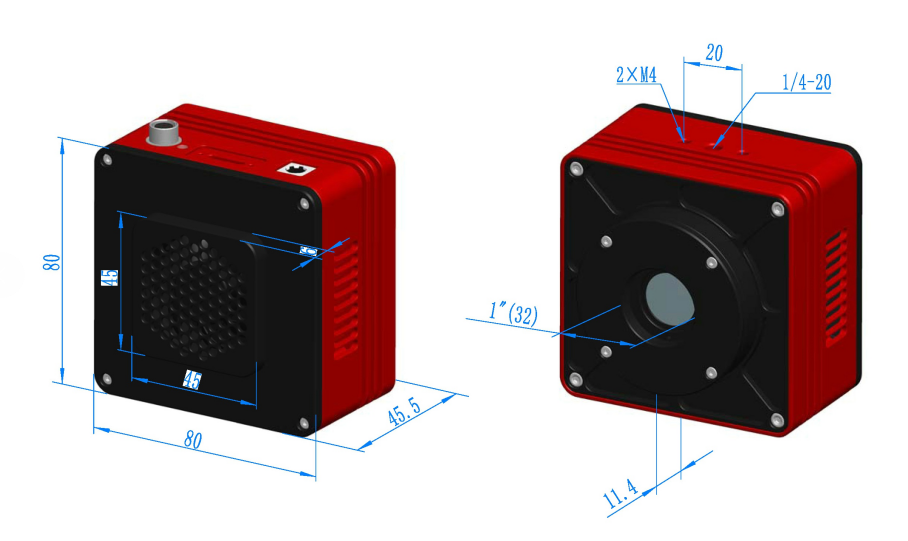

Produktabmessungen #
Abmessungen für Modell SWIR1300KMA (USB Schnittstelle)
IMX990 / IMX991 / IMX992 / IMX993 Sensorvergleich
Übersicht der Kernparameter der 400–1700 nm SenSWIR Familie (aktuelle Seite: IMX990)
Diese Seite basiert auf IMX990 (1,3 MP, 1280×1024, 5,0 µm): ausgewogen zwischen Auflösung und Geschwindigkeit bei größeren Pixeln für höhere Empfindlichkeit. Die Tabelle vergleicht mit IMX991 (VGA), IMX992 (5 MP) und IMX993 (3 MP) für schnelle Auswahl.
| Sensor | Auflösung | Pixelgröße | Spektralbereich | Typische Vollauflösungs-fps (nach Schnittstelle) | Bit-Tiefe | Dynamikbereich (typ.) | Schnittstellen |
|---|---|---|---|---|---|---|---|
| IMX990 Aktuelles Modell | 1.3MP（1280×1024） | 5.0 µm | 400–1700 nm |
USB3：200 fps；GigE：90 fps； CoaXPress：134 fps；CameraLink：183 fps |
8/12-bit | ≈58.7 dB | USB3 / GigE / CoaXPress / CameraLink |
| IMX991 | 0.33MP（640×512） | 5.0 µm | 400–1700 nm |
USB3：400 fps；GigE：257.8 fps； CoaXPress：≈258 fps（656×520）；CameraLink：350 fps |
8/12-bit | ≈59.6–59.7 dB | USB3 / GigE / CoaXPress / CameraLink |
| IMX992 | 5.0MP（2560×2048） | 3.45 µm | 400–1700 nm |
USB3：61.9 fps；10GigE：145 fps； CoaXPress：131 fps；CameraLink：124 fps |
Bis zu 12 Bit (teilweise 8/10/12 Bit wählbar) | ≈51.36/51.47 dB（HCG/LCG） | USB3 / 10GigE / CoaXPress / CameraLink / GigE |
| IMX993 | 3.0MP（2048×1536） | 3.45 µm | 400–1700 nm |
USB3：93 fps；10GigE：220 fps； CoaXPress：173 fps；CameraLink：150 fps |
Bis zu 12 Bit (teilweise 8/10/12 Bit wählbar) | ≈51.36/51.47 dB（HCG/LCG） | USB3 / 10GigE / CoaXPress / CameraLink / GigE |
