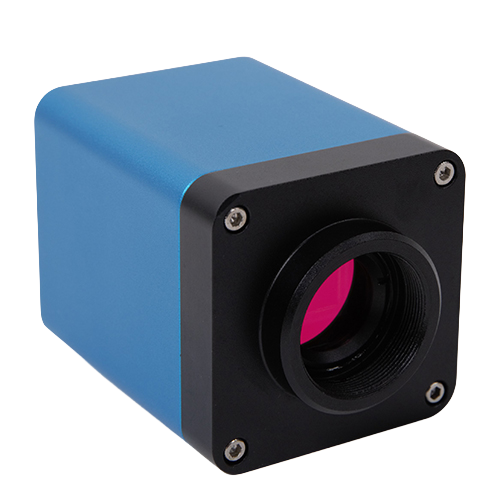

400–1700 nm IMX991 0,33 MP SWIR-Kamera der InGaAs-Serie SWIR-Kamera
Produktübersicht
Der Sony IMX991 SenSWIR InGaAs-Sensor bietet 640×512 VGA-Auflösung und 5 µm Pixelgröße sowie ultrahohe Bildraten (über 400 fps). Geeignet für Laseranalyse, Materialprüfung und Hochgeschwindigkeitssortierung; unterstützt USB3 / GigE / CoaXPress / Camera Link.
Hauptmerkmale
- Sony IMX991 SenSWIR InGaAs, VGA 640×512
- 5 µm Pixel, hohe Empfindlichkeit 121 mV (typisch)
- USB3 / GigE / CoaXPress / Camera Link Schnittstellen
- Ultrahochgeschwindigkeitsaufnahme (bis 400 fps @ VGA)
- Dynamikbereich 59,6–59,7 dB (typisch)
- 4 Gb Speicher
Produktmodelle
SWIR-Serie | Sony IMX991 0,33 MP 400–1700 nm SWIR-Kamera
| Produktmodell | Sensor/Größe | Auflösung | Pixelgröße | Verschlussart | Bildrate | Datenschnittstelle | Dynamikbereich | Aktion |
|---|---|---|---|---|---|---|---|---|
| SWIR330KMA |
Sony IMX991-AABA-C (InGaAs)
0,3″ (4,10 mm) | 3,20 mm × 2,56 mm
|
0,33 MP (640×512) | 5,0 µm × 5,0 µm | Global Shutter |
400 fps @ 640×512
753 fps @ 320×256
|
USB3 |
59,7 dB
|
Details ansehen |
| SWIR330KMA-G |
Sony IMX991-AABA-C (InGaAs)
0,3″ (4,10 mm) | 3,20 mm × 2,56 mm
|
0,33 MP (640×512) | 5,0 µm × 5,0 µm | Global Shutter |
257,8 fps @ 640×512
486,1 fps @ 320×256
|
GigE |
59,7 dB
|
Details ansehen |
| SWIR330KMA-CXP |
Sony IMX991-AABA-C (InGaAs)
0,3″ (4,10 mm) | 3,20 mm × 2,56 mm
|
0,33 MP (640×512) | 5,0 µm × 5,0 µm | Global Shutter |
258 fps @ 656×520
486 fps @ 328×260
|
CoaXPress |
58,7 dB
|
Details ansehen |
| SWIR330KMB |
Sony IMX991-AABJ-C (InGaAs)
0,3″ (4,10 mm) | 3,20 mm × 2,56 mm
|
0,33 MP (640×512) | 5,0 µm × 5,0 µm | Global Shutter |
400 fps @ 640×512
753 fps @ 320×256
|
USB3 |
59,6 dB
|
Details ansehen |
| SWIR330KMB-G |
Sony IMX991-AABJ-C (InGaAs)
0,3″ (4,10 mm) | 3,20 mm × 2,56 mm
|
0,33 MP (640×512) | 5,0 µm × 5,0 µm | Global Shutter |
257,8 fps @ 640×512
486,1 fps @ 320×256
|
GigE |
59,6 dB
|
Details ansehen |
| SWIR330KMB-UMV |
Sony IMX991-AABJ-C (InGaAs)
0,3″ (4,10 mm) | 3,20 mm × 2,56 mm
|
0,33 MP (640×512) | 5,0 µm × 5,0 µm | Global Shutter |
428,1 fps @ 640×512
807 fps @ 320×256
|
USB3 |
59,6 dB
|
Details ansehen |
| SWIR330KMB-GMV |
Sony IMX991-AABJ-C (InGaAs)
0,3″ (4,10 mm) | 3,20 mm × 2,56 mm
|
0,33 MP (640×512) | 5,0 µm × 5,0 µm | Global Shutter |
257,8 fps @ 640×512
137,1 fps @ 640×512(12-Bit)
|
GigE |
59,6 dB
|
Details ansehen |
| SWIR330KMA-CL350 |
Sony IMX991-AABA-C (InGaAs)
0,3″ (4,10 mm) | 3,20 mm × 2,56 mm
|
0,33 MP (640×512) | 5,0 µm × 5,0 µm | Global Shutter |
350 fps @ 640×512
657 fps @ 320×256
|
CameraLink |
59,7 dB
|
Details ansehen |
Quanteneffizienzkurve #
Typische Quanteneffizienzantwort des IMX991 SenSWIR 400–1700 nm
Verpackungsliste #
Standardkonfiguration und Verpackungsinfos (umschaltbar nach Schnittstelle und Kühlung)
- A Außenkarton (nicht abgebildet): L 28.2 cm × W 25.2 cm × H 16.7 cm
- B 3-A Sicherheitsetui: L 28 cm × W 23.0 cm × H 15.5 cm (1 Stk., 2.8 kg/Box)
- C SWIR 400–1700 Serie USB gekühlte Kamera
- D Stromkabel (CN/US/EU/UK; D1/D2/D3/D4, nicht abgebildet)
- E Netzteil: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 3 A
- F Hochgeschwindigkeits-USB3 A-auf-B vergoldetes Kabel (1,5 m)
- G Externer Triggerleiter
- H USB-Stick (Treiber & Software)
- A Außenkarton (nicht abgebildet): L 28.2 cm × W 25.2 cm × H 16.7 cm
- B 3-A Sicherheitsetui: L 28 cm × W 23.0 cm × H 15.5 cm (1 Stk., 2.8 kg/Box)
- C SWIR 400–1700 Serie GigE gekühlte Kamera
- D Stromkabel (CN/US/EU/UK; D1/D2/D3/D4, nicht abgebildet)
- E Netzteil: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 3 A
- F Externer Triggerleiter
- G Netzwerkkabel: G1 3 m / G2 5 m / G3 10 m (G4 50 m nicht abgebildet)
- H USB-Stick (Treiber & Software)
- A Außenkarton (nicht abgebildet): L 28.2 cm × W 25.2 cm × H 16.7 cm
- B 3-A Sicherheitsetui: L 28 cm × W 23.0 cm × H 15.5 cm (1 Stk., 2.8 kg/Box)
- C SWIR 400–1700 Serie 10GigE gekühlte Kamera (Gehäuse wie GigE)
- D Stromkabel (CN/US/EU/UK; D1/D2/D3/D4, nicht abgebildet)
- E Netzteil: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 3 A
- F Externer Triggerleiter
- G 10GigE Hochgeschwindigkeitskabel (geschirmt empfohlen)
- H USB-Stick (Treiber & Software)
- A Außenkarton (nicht abgebildet): L 28.2 cm × W 25.2 cm × H 16.7 cm
- B 3-A Sicherheitsetui: L 28 cm × W 23.0 cm × H 15.5 cm (1 Stk., 2.8 kg/Box)
- C SWIR 400–1700 Serie CoaXPress gekühlte Kamera
- D Stromkabel (CN/US/EU/UK; D1/D2/D3/D4, nicht abgebildet)
- E Netzteil: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 3 A
- F CoaXPress-Kabel (optional)
- G Externer Triggerleiter
- H USB-Stick (Treiber & Software)
- A 3-A Sicherheitsetui: L 28 cm × W 23.0 cm × H 15.5 cm (1 Stk., 2.8 kg/Box)
- B SWIR 400–1700 Serie CameraLink gekühlte Kamera
- C CameraLink-Kabel ×2 (optional)
- D 12 V / 3 A 6-PIN Luftfahrt-Netzteil
- E Stromkabel
- F Externer Triggerleiter
- A Außenkarton (nicht abgebildet): L 28.2 cm × W 25.2 cm × H 16.7 cm
- B 3-A Sicherheitsetui: L 28 cm × W 23.0 cm × H 15.5 cm (1 Stk., 2.8 kg/Box)
- C SWIR 400–1700 Serie USB ungekühlte Kamera (UMV)
- D Hochgeschwindigkeits-USB3 A-auf-B vergoldetes Kabel (1,5 m)
- E Externer Triggerleiter
- F USB-Stick (Treiber & Software)
- A Außenkarton (nicht abgebildet): L 28.2 cm × W 25.2 cm × H 16.7 cm
- B 3-A Sicherheitsetui: L 28 cm × W 23.0 cm × H 15.5 cm (1 Stk., 2.8 kg/Box)
- C SWIR 400–1700 Serie GigE ungekühlte Kamera (GMV)
- D Externer Triggerleiter
- E Netzwerkkabel: G1 3 m / G2 5 m / G3 10 m (G4 50 m nicht abgebildet)
- F USB-Stick (Treiber & Software)
Produktabmessungen #
Abmessungen für verschiedene Schnittstellen und Kühlvarianten
IMX991 / IMX990 / IMX992 / IMX993 Sensordifferenzen im Vergleich
400–1700 nm SenSWIR Familien-Parameterübersicht (Modell auf dieser Seite: IMX991)
Diese Seite basiert auf IMX991 (0,33 MP, 640×512, 5,0 µm): höhere Vollauflösungs-fps und größere Pixel im SenSWIR-Portfolio; die Tabelle vergleicht mit IMX990 (1,3 MP), IMX992 (5 MP) und IMX993 (3 MP) für schnelle Auswahl.
| Sensor | Auflösung | Pixelgröße | Spektralbereich | Typische Vollauflösungs-fps (nach Schnittstelle) | Bit-Tiefe | Dynamikbereich (typ.) | Schnittstellen |
|---|---|---|---|---|---|---|---|
| IMX991 Aktuelles Modell | 0,33 MP (640×512) | 5.0 µm | 400–1700 nm |
USB3: 400 fps; GigE: 257,8 fps; CoaXPress: ≈258 fps (656×520); CameraLink: 350 fps |
8/12-bit | ≈59.6–59.7 dB | USB3 / GigE / CoaXPress / CameraLink |
| IMX990 | 1,3 MP (1280×1024) | 5.0 µm | 400–1700 nm |
USB3: 200 fps; GigE: 90 fps; CoaXPress: 134 fps; CameraLink: 183 fps |
8/12-bit | ≈58.7 dB | USB3 / GigE / CoaXPress / CameraLink |
| IMX992 | 5,0 MP (2560×2048) | 3.45 µm | 400–1700 nm |
USB3: 61,9 fps; 10GigE: 145 fps; CoaXPress: 131 fps; CameraLink: 124 fps |
Bis zu 12 Bit (teilweise 8/10/12 Bit wählbar) | ≈51.36/51.47 dB (HCG/LCG) | USB3 / 10GigE / CoaXPress / CameraLink / GigE |
| IMX993 | 3,0 MP (2048×1536) | 3.45 µm | 400–1700 nm |
USB3: 93 fps; 10GigE: 220 fps; CoaXPress: 173 fps; CameraLink: 150 fps |
Bis zu 12 Bit (teilweise 8/10/12 Bit wählbar) | ≈51.36/51.47 dB (HCG/LCG) | USB3 / 10GigE / CoaXPress / CameraLink / GigE |
Häufig gestellte Fragen
Vertiefen Sie Ihr Fachwissen zu Kameras für Kurzwelliges Infrarot (SWIR)
SWIR-Kameras im Detail
SWIR-Kameras, ihre Kerneinheiten und Sensoren sind zentrale Bausteine moderner Bildgebungssysteme. SWIR-Technologie deckt den Bereich von 900–1700 nm ab und bietet eine starke Durchdringung in rauen Umgebungen. So lassen sich etwa Nebel, Rauch oder Staub durchdringen, um auch unter extremen Bedingungen klare Bilder zu liefern.
SWIR-Lösungen basieren primär auf reflektiertem Licht im kurzen Infrarot, ähnlich wie im sichtbaren Spektrum. Sie ergänzen damit Wärmebildsysteme (LWIR), deren Fokus auf thermischer Emission liegt, und ermöglichen umfassendere Bildgebungslösungen. Trotz ihrer kompakten Bauweise lassen sich SWIR-Kameras flexibel in industrielle und kommerzielle Systeme integrieren.
Dank hoher Auflösung und Empfindlichkeit eignen sich SWIR-Kameras für präzise Prüfaufgaben und anspruchsvolle Anwendungen. Sie erkennen kleinste Abweichungen und Defekte und sind daher ideal für die Qualitätssicherung. Ausgewählte Modelle verfügen über Kühlung, um auch bei hohen Temperaturen oder in Umgebungen mit starkem Rauschen stabile Bildqualität zu gewährleisten.
Um Systemkosten zu senken und die Integration zu erleichtern, setzen moderne SWIR-Kameras auf standardisierte optische Schnittstellen und kompakte Designs. Mit der fortschreitenden Entwicklung des Bildgebungsmarkts hat sich SWIR zu einer Schlüsseltechnologie für hochleistungsfähige Bild- und Sensorsysteme etabliert.
Anwendungsbeispiele
Praktische Einsätze und Ergebnisse von SWIR-Kameras
Weitere Branchenbeispiele
- Halbleiterindustrie: Prüfung von Solarzellen und Chips
- Landwirtschaft: Spektrale Fernerkundung mit Multirotor-Plattformen
- Recyclingbranche: Sortierung von Kunststoffen, Abfällen und anderen Materialien
- Medizinische Bildgebung und Forschung: Hyper- und multispektrale Analysen
- Lebensmittelindustrie: Qualitätsprüfung und Klassifizierung
- Getränkeindustrie: Füllstandserkennung in undurchsichtigen Behältern
- Verpackung: Kontrolle von Siegelnähten
- Glasindustrie: Fehlerprüfung bei heißem Glas
- Druckindustrie: Sichtbar machen versteckter Sicherheitsmerkmale
- Videoüberwachung: Sichtverbesserung, z. B. durch Rauch
- Sicherheit: Erkennung von Fälschungen wie Banknoten, Perücken oder Hautimitaten
