SWIR3000KMA-CL150 SWIR-Kamera
Produkteinführung
Die SWIR3000KMA-CL150 ist eine 3-Megapixel-SWIR-Kamera mit Sony IMX993 InGaAs-Sensor, die über die Camera Link-Schnittstelle Hochgeschwindigkeits-Datenübertragung mit 150 fps @ 3 MP erreicht. Ausgestattet mit fortschrittlichem TEC-Kühlsystem für präzise Temperaturkontrolle bis 25 °C unter Umgebungstemperatur, verbessert deutlich das Bild-Signal-Rausch-Verhältnis. Breite Anwendung in Machine Vision, Materialanalyse und biomedizinischer Bildgebung.
Hauptmerkmale
- 3 MP IMX993
- Camera Link 150 fps
- 3,45 µm
- 10-/12-Bit
- TEC-Kühlung
- 512 MB Pufferspeicher
Produktdetails
| Technische Daten | |
| Modell | SWIR3000KMA-CL150 |
| Sensor | Sony IMX993-AABA-C (InGaAs) |
| Verschlussart | Global Shutter |
| Farbausführung | Monochrom |
| Auflösung | 3,0 MP (2048×1536) |
| Sensorgröße | 7,07 mm × 5,3 mm |
| Sensordiagonale | 0,6″ (8,84 mm) |
| Pixelgröße | 3,45 µm × 3,45 µm |
| Spektralbereich | 400–1700 nm |
| Leistungsdaten | |
| Bildrate | 150 fps @ 2048×1536; 300 fps @ 1024×768 |
| Bittiefe | 10-/12-Bit |
| Dynamikumfang | 51,36 dB (HCG); 51,47 dB (LCG) |
| Empfindlichkeit | TBD |
| Schnittstellen | |
| GPIO | 1 optisch isolierter Eingang, 1 optisch isolierter Ausgang, 2 nicht isolierte I/O-Kanäle. |
| Objektivanschluss | C-Mount-Anschluss |
| Dateninterface | CameraLink |
| Stromversorgung | Versorgung über 12-V-Netzteil |
| Mechanische Daten | |
| Abmessungen | 75 mm × 75 mm × 81,9 mm |
| Gewicht | <390 g |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 °C ~ +60 °C |
| Betriebsfeuchte | 20 %–80 % (nicht kondensierend) |
| Lagertemperatur | -40 °C ~ +85 °C |
| Lagerfeuchte | 20 %–80 % (nicht kondensierend) |
| Weitere Parameter | |
| Betriebssysteme | Win32/WinRT/Linux/macOS/Android |
| Zertifizierungen | CE, FCC |
Produktübersicht
SWIR3000KMA-CL150 ist eine industrielle Kamera für Kurzwelliges Infrarot (SWIR) mit dem Hochleistungs-InGaAs-CMOS-Sensor Sony IMX993-AABA-C (InGaAs) und bietet folgende Eigenschaften:
- Breite spektrale Empfindlichkeit: Deckt sichtbares Licht bis SWIR ab und erreicht einen Spektralbereich von 400–1700 nm.
- Hochauflösende Bildgebung: 3,0 MP (2048×1536) Pixel mit 3,45 µm × 3,45 µm Pixelgröße ermöglichen Bildraten bis 150 fps @ 2048×1536 bei einer Ausgabe mit 10-/12-Bit.
- Globaler Shutter: Global Shutter verhindert Bildverzerrungen in schnellen Szenen.
- Geregelte Kühlung: Integriertes TE-Kühlmodul mit präziser Temperaturregelung bis ≤ −25 °C für stabile Bildqualität.
- Vielfältige Schnittstellen: CameraLink Verbindung, kompatibel mit C-Mount-Anschluss Objektivanschlüssen sowie ROI-, Trigger- und Binning-Steuerung.
- Kompaktes Design: Kompakte Abmessungen (75 mm × 75 mm × 81,9 mm) bei einem Gewicht von rund <390 g, ideal für den industriellen Einbau.
- Umfassender Plattform-Support: Unterstützt Win32/WinRT/Linux/macOS/Android, liefert SDKs, ToupView Software und erfüllt CE, FCC.
Kernleistungsdaten
Bildrate
Bis zu 150 fps @ 2048×1536
Auflösung
3,0 MP (2048×1536)
Dynamikumfang
51,36 dB (HCG); 51,47 dB (LCG)
Zusammenfassung
Die Kamera SWIR3000KMA-CL150 ist mit ihrer Bildqualität, dem stabilen Temperaturmanagement und den flexiblen Integrationsoptionen eine ideale Wahl für industrielle und wissenschaftliche Anwendungen in anspruchsvollen Umgebungen.
SWIR3000KMA-CL150 Produktbroschüre
PDF-Format mit detaillierten technischen Daten und Maßzeichnungen.
SDK-Paket
Unterstützt Windows, Linux, macOS und weitere Plattformen.
3D-Modell
STEP-Format für die Integration in mechanische Konstruktionen.
Quanteneffizienz-Kurve #
Typische Quanteneffizienz von IMX993 SenSWIR 400–1700 nm

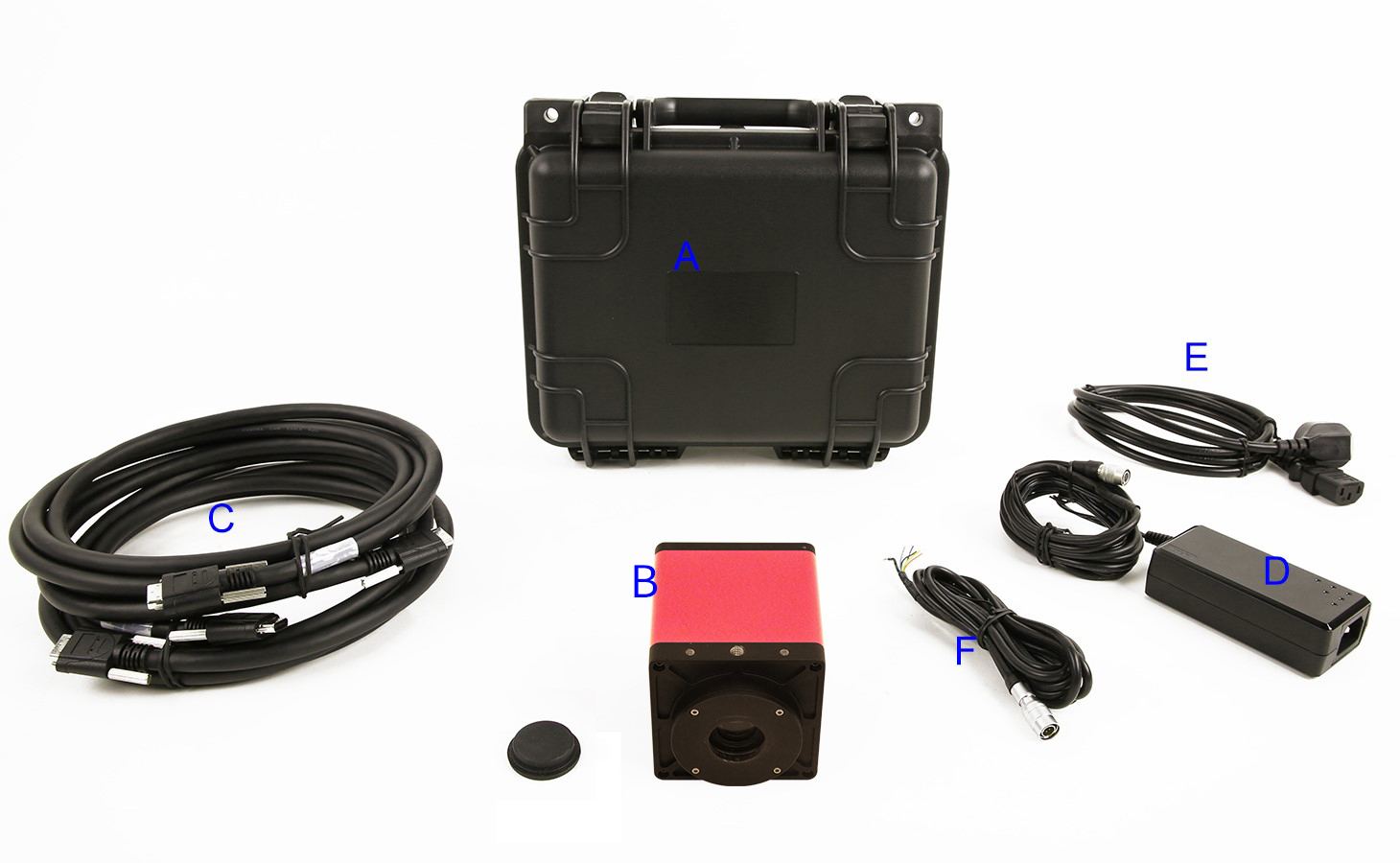

Packliste #
Packliste für Modell SWIR3000KMA-CL150 (CameraLink gekühlt)
- A 3-A Geräteschutzbox: 28 cm × 23.0 cm × 15.5 cm (1 Stück, 2.8 kg/Box)
- B SWIR 400–1700 Serie CL gekühlte Kamera
- C 2× CameraLink-Kabel (optional)
- D 12 V/3 A 6-Pin-Luftfahrt-Netzteil
- E Netzkabel
- F Externe Trigger-Steuerleitung

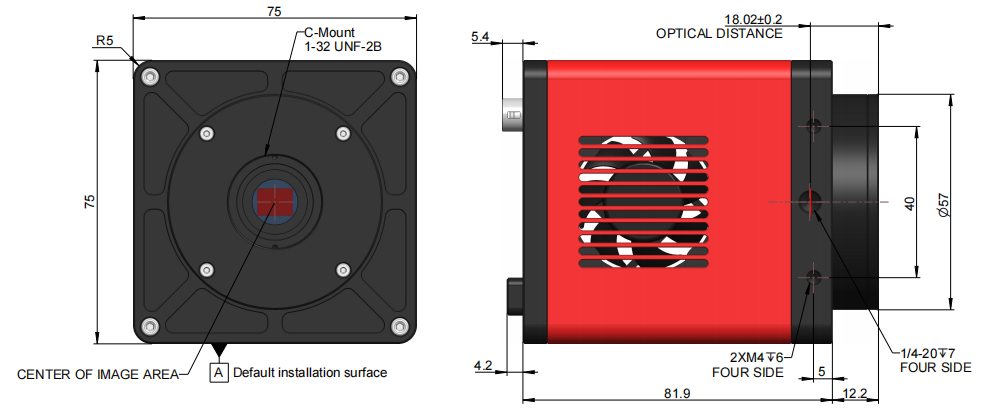

Produktabmessungen #
Abmessungen für Modell SWIR3000KMA-CL150 (CameraLink-Schnittstelle)
IMX993 / IMX992 / IMX991 / IMX990 Sensorvergleich
Überblick über Schlüsselparameter der SenSWIR-Familie 400–1700 nm (diese Seite: IMX993)
Diese Seite basiert auf IMX993 (3 MP, 3.45 µm): Höhere Vollauflösungs-fps bei gleichbleibender Bildqualität; Tabelle vergleicht mit IMX992 (5 MP), IMX990 (1,3 MP), IMX991 (VGA) für schnelle Auswahl.
| Sensor | Auflösung | Pixelgröße | Spektralbereich | Typische Vollauflösungs-fps (nach Schnittstelle) | Bittiefe | Dynamikbereich (typ.) | Verfügbare Schnittstellen |
|---|---|---|---|---|---|---|---|
| IMX993 Aktuelles Modell | 3.0 MP (2048×1536) | 3.45 µm | 400–1700 nm |
USB3: 93 fps; 10GigE: 220 fps; CoaXPress: 173 fps; CameraLink: 150 fps |
Bis 12-Bit (teilweise 8/10/12-Bit wählbar) | ≈51.36/51.47 dB (HCG/LCG) | USB3 / 10GigE / CoaXPress / CameraLink / GigE |
| IMX992 | 5.0 MP (2560×2048) | 3.45 µm | 400–1700 nm |
USB3: 61.9 fps; 10GigE: 145 fps; CoaXPress: 131 fps; CameraLink: 124 fps |
Bis 12-Bit (teilweise 8/10/12-Bit wählbar) | ≈51.36/51.47 dB (HCG/LCG) | USB3 / 10GigE / CoaXPress / CameraLink / GigE |
| IMX990 | 1.3 MP (1280×1024) | 5.0 µm | 400–1700 nm |
USB3: 200 fps; GigE: 90 fps; CoaXPress: 134 fps; CameraLink: 183 fps |
8/12-bit | ≈58.7 dB | USB3 / GigE / CoaXPress / CameraLink |
| IMX991 | 0.33 MP (640×512) | 5.0 µm | 400–1700 nm |
USB3: 400 fps; GigE: 257.8 fps; CoaXPress: ≈258 fps (656×520); CameraLink: 350 fps |
8/12-bit | ≈59.6–59.7 dB | USB3 / GigE / CoaXPress / CameraLink |
