sCCD01AM Wissenschaftskamera
Produkteinführung
Die sCCD-Serie ist für hochempfindliche und rauscharme Spektral- und Schwachlicht-Bildgebungsanwendungen ausgelegt und nutzt hochleistungsfähige CCD-Bauelemente von Teledyne e2v (wie CCD261). Im Wellenlängenbereich von 250–1050 nm bietet sie hohe Quanteneffizienz und geringes Ausleserauschen, ideal für Raman-Spektroskopie, Photolumineszenz/Fluoreszenz, Hyperspektral-Bildgebung und andere Schwachsignal-Detektionsszenarien. Die typische Konfiguration mit 15 µm Pixeln und 2048 × 264 Auflösung in Zeilen-/Flächenanordnung vereint Photonen-Sammeleffizienz und spektrale Auflösung.
Das System verfügt über TEC-Kühlung mit geschlossenem Temperaturregelkreis, wodurch die Sensortemperatur um etwa 40 °C unter Umgebungstemperatur gesenkt werden kann. Die beschlagfreie optische Konstruktion gewährleistet Stabilität und Dunkelstrom-Unterdrückung bei Tieftemperatur- und Langzeitbelichtungsbedingungen. Die Kamera unterstützt 8/16-Bit Datenausgabe mit internem Puffer und bietet USB3.0 und GigE Hochgeschwindigkeitsverbindungen (modellabhängig) für kontinuierliche Hochgeschwindigkeitserfassung und zuverlässige Langzeitexperimente.
Unterstützt werden Freilauf, Software-/Hardware-Trigger und externe Geräte-Zeitsynchronisation; bereitgestellt werden ToupView/CLView sowie plattformübergreifendes SDK (Windows/Linux; C/C++/C#/Python/MATLAB) für Systemintegration und Sekundärentwicklung.
Hauptmerkmale
- Teledyne e2v hochempfindlicher CCD (wie CCD261), optimiert für Schwachlicht-/Spektralanwendungen

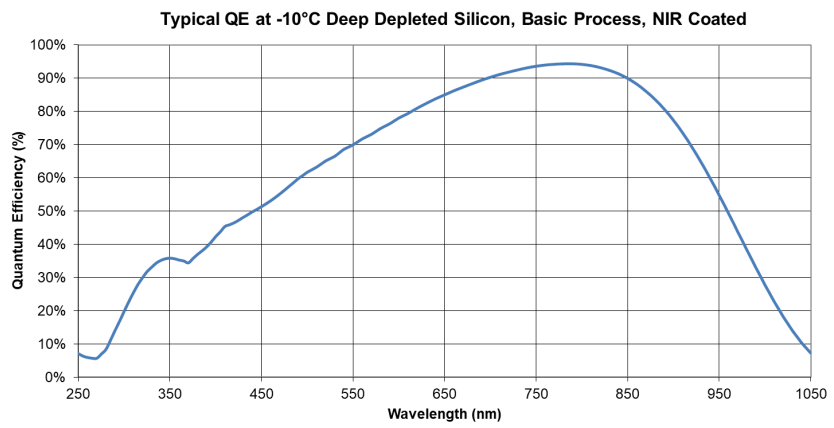

- Spektrale Empfindlichkeit 250–1050 nm, Quanteneffizienz bis zu 95 % @ 800 nm (geräteabhängig)
- Auflösung 2048 × 264, Pixelgröße 15 µm; effektive Sensorfläche ca. 30,72 mm × 3,96 mm
- Geringes Ausleserauschen: typisch 3 e⁻ rms (modell-/auslesemodusabhängig)
- Verschlussmodus: Global Shutter (CCD), geeignet für Raman/Hyperspektral-Synchronerfassung
- TEC-Kühlung mit geschlossenem Regelkreis, typisch ΔT ≈ 40 °C (unter Umgebung), deutliche Dunkelstrom-Reduzierung
- Beschlagfreie optische Konstruktion, Kondensationsunterdrückung bei Tieftemperatur und Langzeitbelichtung
- Datenschnittstelle: USB3.0 / GigE
- Datenbittiefe: 8-Bit / 16-Bit
- Integrierter 512 MB Puffer (4 Gb DDR3), gewährleistet stabile Übertragung
- Betriebstemperatur: −30 ~ +45 °C; Lagerung: −40 ~ +60 °C; Luftfeuchtigkeit: 0–95 %RH (nicht kondensierend)
- Objektivanschluss: TBD (gemäß finaler Modellspezifikation)
- Stromversorgung: 12 V Adapter; System optimiert für langzeitstabilen Betrieb (modellabhängig)
- Umgebungsbedingungen: −30 ~ 60 °C, 20–80 %RH (nicht kondensierend, modellabhängig)
- Mitgeliefert ToupView/CLView; Windows/Linux SDK bereitgestellt (C/C++/C#/Python/MATLAB)
- Unterstützt Firmware-Upgrade vor Ort; konform mit CE / FCC / RoHS (modellabhängig)
Produktdetails
| Spezifikationen | |
| Modell | sCCD01AM |
| Sensor | Teledyne e2v CCD261 (sCCD) |
| Verschlusstyp | Global Shutter |
| Farbtyp | Monochrom |
| Auflösung | 0,54 MP (2048×264) |
| Sensorgröße | 30,72 mm × 3,96 mm |
| Sensordiagonale | ≈1,22" (physikalische Diagonale) |
| Pixelgröße | 15 µm × 15 µm |
| Leistungsparameter | |
| Bildrate | TBD @ 2048×264 |
| Bittiefe | 8/16-Bit |
| Dynamikbereich | TBD |
| Empfindlichkeit | TBD |
| Interface-Parameter | |
| GPIO | TBD |
| Objektivanschluss | TBD |
| Daten-Interface | USB3.0 / GigE |
| Stromversorgung | 19 V 4,74 A DC |
| Physikalische Parameter | |
| Abmessungen | 100 mm × 80 mm × 79,25 mm |
| Gewicht | TBD |
| Umgebungsparameter | |
| Betriebstemperatur | −30 °C ~ +45 °C |
| Betriebsfeuchtigkeit | 0–95 % |
| Lagertemperatur | −40 °C ~ +60 °C |
| Lagerfeuchtigkeit | TBD |
| Weitere Parameter | |
| Betriebssystem | Windows/Linux |
| Zertifizierung | TBD |
Produktübersicht

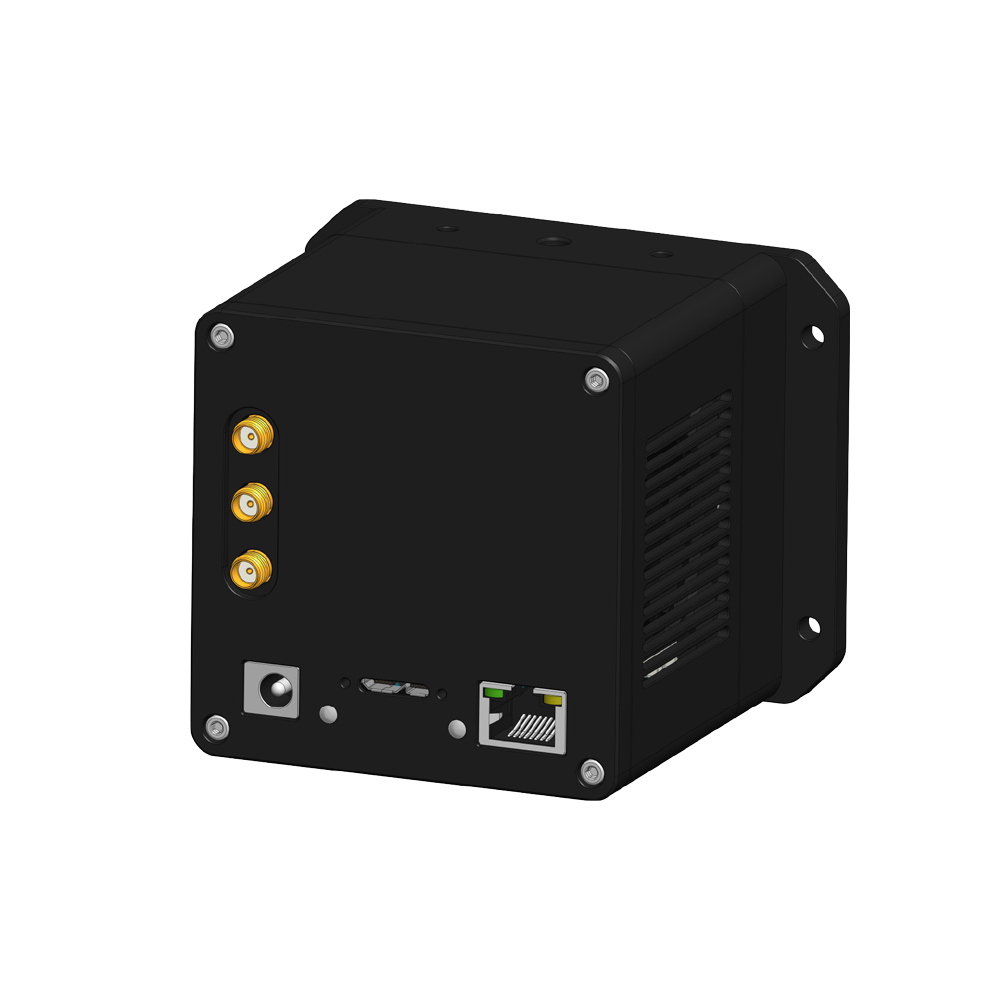

sCCD01AM ist eine wissenschaftsklasse gekühlte Kamera basierend auf dem Teledyne e2v CCD261 (sCCD) Linear-Array-Bildsensor, die hohe Quanteneffizienz und rauscharme Bildgebungsfähigkeiten bietet und für Raman-Spektroskopie, hyperspektrale Bildgebung, Schwachlicht-Fluoreszenz und andere wissenschaftliche Anwendungen geeignet ist, die extrem hohe Empfindlichkeit erfordern.
- Hochleistungssensor: 0,54 MP (2048×264) Linear-Array-Auflösung, 15 µm × 15 µm Pixelgröße, Sensorgröße 30,72 mm × 3,96 mm
- Global Shutter Design: Verfügt über Global Shutter Auslesemethode, erreicht vollständige momentane Bildgebung, geeignet für Hochgeschwindigkeits-Bewegungsobjekterkennung und präzise Spektralmessung
- Flexibles Daten-Interface: Kompatibel mit USB3.0 / GigE Daten-Interface, Bildausgabeformat unterstützt 8/16-Bit, erfüllt verschiedene Systemintegrationsanforderungen
- Effizientes Kühlsystem: Integriertes hocheffizientes Kühlmodul kann Sensortemperatur auf etwa TBD unter Umgebungstemperatur reduzieren, unterdrückt effektiv Dunkelstrom und thermisches Rauschen
- Mehrere Betriebsmodi: Unterstützt externe Trigger- und kontinuierliche Erfassungsmodi, passt sich verschiedenen Experimentrhythmen an, unterstützt GPIO Trigger-Interface
- Robustes langlebiges Design: Gesamtabmessungen 100 mm × 80 mm × 79,25 mm, Betriebstemperaturbereich umfasst −30 °C ~ +45 °C, weitgehend anwendbar für hochpräzise Bildgebungsaufgaben in rauen Umgebungen
- Software- und Entwicklungsunterstützung: Beinhaltet ToupView Bildverarbeitungssoftware und Windows/Linux Plattform SDK, unterstützt C/C++, C#, Python und andere Mainstream-Entwicklungssprachen, erleichtert wissenschaftliche Forschung und Systemintegrationsentwicklung
Kernleistungsmetriken
Linear-Array-Auflösung
0,54 MP (2048×264)
Pixelgröße
15 µm × 15 µm
Professionelle Bildgebungsmerkmale
Spektrale Bildgebungsoptimierung
Linear-CCD-Design speziell optimiert für Raman-Spektroskopie, hyperspektrale Bildgebung und andere Anwendungen, bietet ausgezeichnete Spektralauflösung und Empfindlichkeit
Tiefkühltechnologie
Hocheffizientes Kühlsystem erreicht −40 °C Temperaturreduktion, reduziert drastisch Dunkelstrom für ultra-rauscharme Bildgebung
Global Shutter
Echter Global Shutter Auslese ohne Rolling-Verzerrung, geeignet für Hochgeschwindigkeits-Bewegungsproben und Erfassung transienter Phänomene
Schwachlicht-Bildgebung
Hohe Quanteneffizienz kombiniert mit Tiefkühlung ermöglicht hochqualitative Bildgebung unter extrem schwachen Lichtbedingungen
Typische Anwendungsszenarien
Raman-Spektroskopie
Hochempfindlicher Linear-Array-Detektor passt perfekt zu Raman-Spektrometer-Bildgebungsanforderungen
Hyperspektrale Bildgebung
Linien-Scan-Methode konstruiert hyperspektrale Datenwürfel, geeignet für Materialanalyse und Fernerkundung
Schwachlicht-Fluoreszenz
Ultra-rauscharme Eigenschaften erfassen schwache Fluoreszenzsignale, geeignet für biologische Bildgebungsanwendungen
Warum sCCD01AM wählen
Die sCCD01AM wissenschaftsklasse gekühlte CCD-Kamera ist speziell für High-End-Spektralanalyse und Schwachlicht-Bildgebungsanwendungen entwickelt. Ihre ausgezeichnete Quanteneffizienz, Tiefkühlfähigkeit und Global Shutter Technologie machen sie zur idealen Wahl für Raman-Spektroskopie, hyperspektrale Bildgebung, Fluoreszenzdetektion und andere präzise wissenschaftliche Forschung. Das robuste industrietaugliche Design und umfassende Softwareunterstützung gewährleisten stabile und zuverlässige Bildgebungsleistung in verschiedenen rauen Umgebungen.
SDK-Entwicklungskit
Unterstützt Windows, Linux, macOS und andere Multi-Plattformen
3D-Modelldateien
STEP-Format, für mechanische Designintegration
Häufig gestellte Fragen
Erfahren Sie mehr über wissenschaftliche CCD-Kamera-Expertise
Vorteile: Extrem hohe Quanteneffizienz und lineare Antwort, geringes Rauschen, hervorragende Bildqualität, geeignet für hochpräzise Anwendungen wie Spektroskopie, Astronomie und Mikroskopie.
Nachteile: Langsamere Auslesegeschwindigkeiten, höherer Stromverbrauch und relativ höhere Herstellungskosten.
Vertiefte Produkteinführung
CCD-Struktur und Funktionsprinzipien
CCD-Sensoren bestehen aus Kondensator-Arrays, die die Bildgebung durch zeilenweise Ladungsübertragung vollenden. Nach jeder Belichtung werden Pixelladungen sequenziell übertragen und in Spannungsausgabe umgewandelt. Dieser analoge Ansatz bietet extrem geringes Rauschen und hohe Konsistenz.
Außergewöhnliche Empfindlichkeit und Stabilität
Aufgrund der großen Vollaussteuerungskapazität und minimierten Ausleseschaltung von CCDs besitzen sie ein extrem hohes Signal-Rausch-Verhältnis und Quanteneffizienz (QE), wodurch sie geeignet sind, extrem schwache Lichtsignale wie Fluoreszenz, Spektralsignale und astronomische Bildgebung zu detektieren.
Auslesegeschwindigkeit und Architekturauswahl
Wissenschaftliche CCDs unterstützen typischerweise einstellbare Auslesegeschwindigkeiten von 0,1–20 MHz, um verschiedene Anwendungsanforderungen zu erfüllen. Vollbild-Strukturen bieten die höchste QE, Frame-Transfer-Architekturen ermöglichen schnelle Speicherung, und Interline-Transfer-Strukturen reduzieren Smear.
Tieftemperaturkühlung und Dunkelstromkontrolle
sCCDs sind üblicherweise mit thermoelektrischen (TE) oder Flüssigstickstoff-Kühlsystemen ausgestattet, um den Dunkelstrom zu reduzieren, das SNR zu verbessern und die Bildgebungsstabilität unter Langzeitbelichtungs- und Schwachlichtbedingungen zu erhöhen.
Hoher Dynamikumfang und lineare Antwort
CCDs erreichen hohe Linearität und breite dynamische Bildgebung, geeignet für komplexe Szenen-Graustufen-Quantifizierung, Spektralanalyse und Hochdynamikbereich-Anwendungen.
Hauptanwendungsbereiche
Anwendungen wissenschaftlicher CCD-Kameras in verschiedenen Bereichen
Astronomische Bildgebung
Extrem geringes Rauschen und hohe Quanteneffizienz machen sCCDs ideal für Deep-Space-Beobachtung, Planetenbildgebung und Spektralanalyse, unterstützen Langzeitbelichtungen zur Erfassung schwachen Sternenlichts.
Fluoreszenz-/Spektroskopiemikroskopie
Hohe Empfindlichkeit und lineare Antworteigenschaften, geeignet für Fluoreszenz-Resonanz-Energietransfer (FRET), Raman-Spektroskopie, Fluoreszenz-Lebensdauer-Bildgebung und andere quantitative Analyseanwendungen.
Hochdynamikbereich-Bildgebung
Breiter Dynamikumfang und hohe Bittiefe können gleichzeitig helle und dunkle Details erfassen, geeignet für Materialinspektion, Qualitätskontrolle, HDR-Bildgebung und andere Industrieanwendungen.
Röntgen-/Neutronenbildgebung
Hohe Quanteneffizienz und geringe Rauscheigenschaften, kombiniert mit Szintillatoren, ermöglichen hochqualitative Röntgen- und Neutronenbildgebung für zerstörungsfreie Prüfung und Materialwissenschaftsforschung.
Kaltatom- und Quantenbildgebung
Ultra-geringes Rauschen und hohe Empfindlichkeit, kombiniert mit Tiefkühlung, können Einzelphotonenereignisse detektieren, geeignet für BEC-, Ionenfallen-, Quantenpunkt- und andere Grenzphysikforschung.
Spektralanalyse
Hervorragende lineare Antwort und Stabilität, kombiniert mit Spektrometern für präzise Spektralmessungen, weit verbreitet in chemischer Analyse, Umweltüberwachung und anderen Bereichen.
sCCD Technische Vorteile – Zusammenfassung
- Extrem geringes Ausleserauschen
- Hohe Quanteneffizienz (QE >95 %)
- Hervorragende lineare Antwort
- Unterstützt lange Belichtungszeiten
- Hochdynamikbereich-Bildgebung
- Tiefkühlungsfähigkeit
- Einzelphotonen-Detektionsfähigkeit
- Stabile und zuverlässige Bildqualität
