MAX102AC-U3 Wissenschaftskamera
Produkteinführung
Die MAX-Serie zielt auf hochauflösende und Schwachlicht-Langzeitbelichtungs-Wissenschaftsbildgebung ab und verwendet hochleistungsfähige Vollformat-/Großpixel-Sensoren wie Sony Exmor und GSENSE, die Anwendungen vom sichtbaren Licht bis zum nahen Infrarot abdecken. Das System ist mit effizienter TEC-Kühlung und geschlossenem Temperaturregelkreis ausgestattet, wodurch die Sensor-Betriebstemperatur um etwa 40 °C unter Umgebungstemperatur gesenkt werden kann, ergänzt durch eine beschlagfreie optische Struktur zur Gewährleistung der Bildgebungsstabilität und niedrigen Dunkelstroms bei Tieftemperatur- und Langzeitbelichtungen.
Bei den Datenverbindungen werden verschiedene Hochgeschwindigkeitsschnittstellen wie USB3.0 und 10GigE (modellabhängig) bereitgestellt, die Ausgabe in mehreren Bittiefen (8/10/12/16-Bit, modellabhängig) und integrierte Puffer unterstützen, um hohe Bandbreite und Langzeiterfassung zu erfüllen. Die Kamera unterstützt Freilauf, Software-/Hardware-Trigger und Multikamera-Synchronisation mit industrietauglichen I/O-Konfigurationen für die Verbindung mit externen Lichtquellen, Bewegungssteuerung und Erfassungssystemen.
Mit ToupView/ToupLite-Software und plattformübergreifendem SDK (Windows/Linux/macOS; C/C++/C#/Python usw.) für Systemintegration und Sekundärentwicklung, geeignet für Fluoreszenzmikroskopie, Spektralmessung, astronomische Beobachtung, Halbleiterinspektion und andere Forschungs-/Industrieszenarien.
Hauptmerkmale
- Sensor: Sony Exmor / GSENSE und weitere Vollformat- oder Großpixel-sCMOS (modellabhängig)
- Auflösungsbereich ca. 4,2–251 MP, Sensorfläche von 1,2" bis 4,2" (modellabhängig)
- Spektrale Empfindlichkeit deckt sichtbares Licht / NIR / UV ab (modellabhängig)
- TEC-Tiefkühlung mit geschlossenem Temperaturregelkreis, typisch ΔT ≈ 40 °C (unter Umgebung), deutliche Dunkelstromreduzierung
- Beschlagfreie optische Struktur, effektive Kondensationsunterdrückung bei Tieftemperatur- und Langzeitbelichtungsbedingungen
- Multi-Schnittstellen: USB3.0 / 10GigE (modellabhängig)
- Unterstützt 2×2 Binning (modellabhängig), Balance zwischen Empfindlichkeit/Auflösung/Bildrate
- Integrierter Puffer, gewährleistet Datenstabilität bei hoher Bandbreite und Langzeiterfassung (modellabhängig)
- Triggermodi: Freilauf, Software-Trigger, externer Hardware-Trigger; unterstützt Multikamera-Synchronisation und Zeitsequenz-Kopplung
Produktdetails
| Technische Daten | |
| Modell | MAX102AC-U3 |
| Sensor | IMX461AQR (C,RS) |
| Verschlussart | Rolling Shutter |
| Farbausführung | Farbe |
| Auflösung | 102M (11648×8742) |
| Sensorgröße | 43.80 mm × 32.87 mm |
| Sensordiagonale | 3.4" (54.76mm) |
| Pixelgröße | 3.76 µm × 3.76 µm |
| Leistungsdaten | |
| Bildrate | 3.5 fps@11648×8742; 8.7 fps@5824×4370; 27.8 fps@3872×2912; 82.5 fps@1280×970 |
| Bittiefe | TBD |
| Dynamikumfang | TBD |
| Empfindlichkeit | 484 mV @ 1/30 s; 0.04 mV @ 1/30 s |
| Schnittstellen | |
| GPIO | 1 optisch isolierter Eingang, 1 optisch isolierter Ausgang, 2 nicht-isolierte Ein-/Ausgänge |
| Objektivanschluss | M52×0,75 oder C-Mount |
| Dateninterface | USB3.0 |
| Stromversorgung | DC 19 V，4 A |
| Mechanische Daten | |
| Abmessungen | TBD |
| Gewicht | TBD |
| Umgebungsbedingungen | |
| Betriebstemperatur | -10 °C ~ +50 °C |
| Betriebsfeuchte | 20 %–80 % (nicht kondensierend) |
| Lagertemperatur | -20 °C ~ +60 °C |
| Lagerfeuchte | 10 %–60 %RH |
| Weitere Parameter | |
| Betriebssysteme | Windows/Linux/macOS/Android Multiplattform-SDK (natives C/C++, C#/VB.NET, Python, Java, DirectShow, Twain usw.) |
| Zertifizierungen | TBD |
Produktübersicht
MAX102AC-U3 ist eine wissenschaftliche, gekühlte Kamera mit dem rückseitenbelichteten sCMOS-Bildsensor IMX461AQR (C,RS) und bietet folgende Eigenschaften:
- Hochauflösende Bildgebung: 102M (11648×8742) Auflösung mit einer Pixelgröße von 3.76 µm × 3.76 µm und einem aktiven Sensorformat von 43.80 mm × 32.87 mm.
- Verschlussdesign: Rolling Shutter ermöglicht Monochrom-Aufnahmen und eignet sich für Fluoreszenzbildgebung, spektroskopische Analysen, Gen-Sequenzierung und weitere Forschungsaufgaben.
- Schnelle Datenübertragung: USB3.0 Hochgeschwindigkeitsschnittstellen ermöglichen Bildraten bis 3.5 fps@11648×8742; 8.7 fps@5824×4370; 27.8 fps@3872×2912; 82.5 fps@1280×970, die Ausgabe deckt TBD ab.
- Breiter Dynamikbereich: Dynamikumfang bis TBD bei einer Empfindlichkeit von 484 mV @ 1/30 s; 0.04 mV @ 1/30 s.
- Kühlsystem: Die integrierte Kühlung reduziert die Temperatur um TBD unter die Umgebungstemperatur und senkt den Dunkelstrom.
- Vielfältige Schnittstellen: Unterstützt GPIO Trigger- und IO-Anschlüsse sowie einen standardisierten M52×0,75 oder C-Mount Objektivanschluss.
- Kompaktes Design: Gehäuseabmessungen von TBD, Gewicht ca. TBD, Versorgung über DC 19 V，4 A.
- Umfassender Plattform-Support: Kompatibel mit Windows/Linux/macOS/Android Multiplattform-SDK (natives C/C++, C#/VB.NET, Python, Java, DirectShow, Twain usw.), inklusive ToupView und plattformübergreifenden SDKs für C/C++, C#, Python.
Kernleistungsdaten
Bildrate
3.5 fps@11648×8742; 8.7 fps@5824×4370; 27.8 fps@3872×2912; 82.5 fps@1280×970
Auflösung
102M (11648×8742)
Eigenschaften für wissenschaftliche Bildgebung
Rückseitenbelichteter Sensor
Rückseitenbelichtete sCMOS-Sensoren liefern eine höhere Quanteneffizienz und eignen sich ideal für Schwachlichtaufnahmen.
Kühlung gegen Rauschen
Das integrierte Kühlsystem reduziert Dunkelstrom und Rauschen und verbessert Bildqualität sowie Signal-Rausch-Verhältnis.
Hohe Empfindlichkeit
Eine Empfindlichkeit von 484 mV @ 1/30 s; 0.04 mV @ 1/30 s erfüllt die hohen Präzisionsanforderungen wissenschaftlicher Bildgebung.
Flexible Steuerung
Unterstützt ROI, Binning und Triggersteuerung und passt sich unterschiedlichen Forschungsanforderungen an.
Die Kamera MAX102AC-U3 überzeugt mit exzellenter wissenschaftlicher Bildqualität, stabiler Kühlung und vielseitigen Schnittstellen – ideal für Forschungseinrichtungen, medizinische Anwendungen und anspruchsvolle Industrieaufgaben mit präzisen Bildgebungs- und Analyseanforderungen.
MAX102AC-U3 Produktbroschüre
PDF-Format mit detaillierten technischen Daten und Maßzeichnungen.
SDK-Paket
Unterstützt Windows, Linux, macOS und weitere Plattformen.
3D-Modell
STEP-Format für die Integration in mechanische Konstruktionen.
Verpackungsliste #

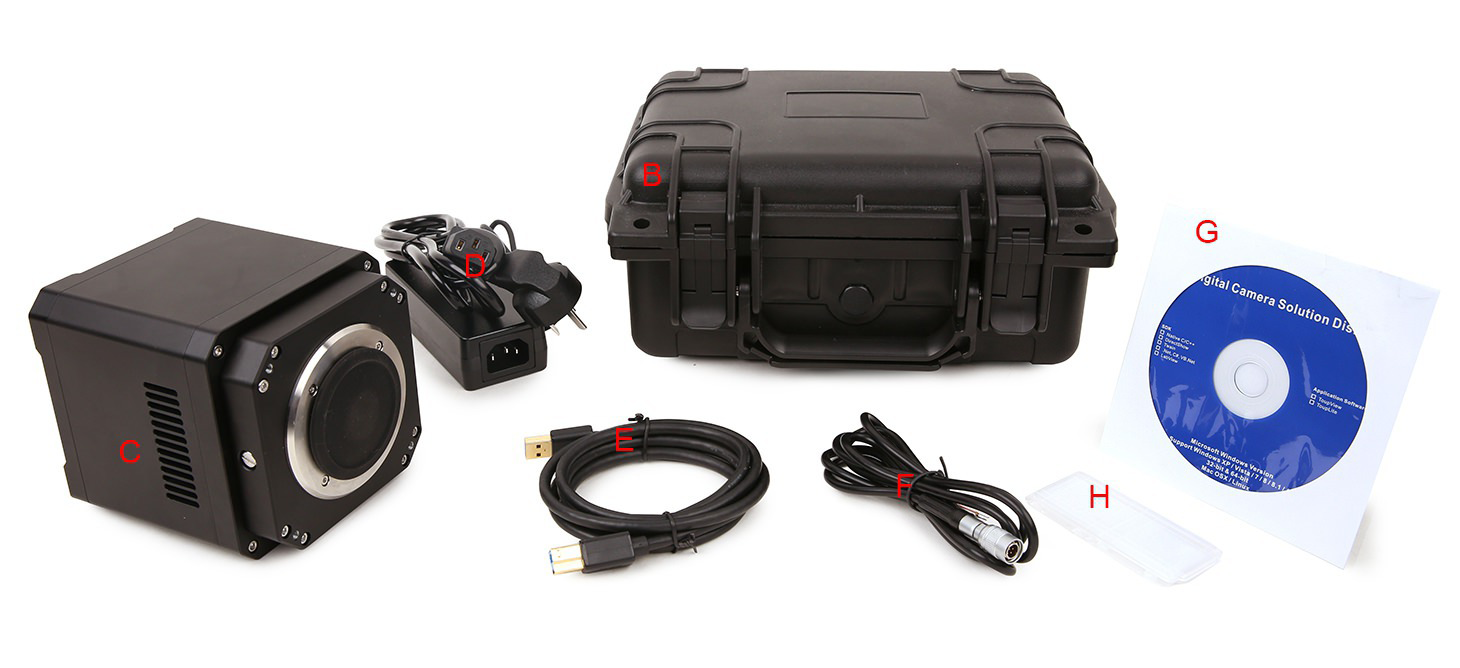

Packliste für Modell MAX102AC-U3 (USB3 gekühlt)
- Komplette Kamera (MAX Serie USB3 · gekühlt)
- Netzteil (Eingang AC 100–240 V, 50/60 Hz; Ausgang gemäß Etikett im Lieferumfang)
- I/O-Kabel (7-Pin-Kabel oder Verlängerung)
- USB 3.0 Datenkabel
- Objektiv (optional: M72 / M52 / M42 / C-Mount)
Produktabmessungen #

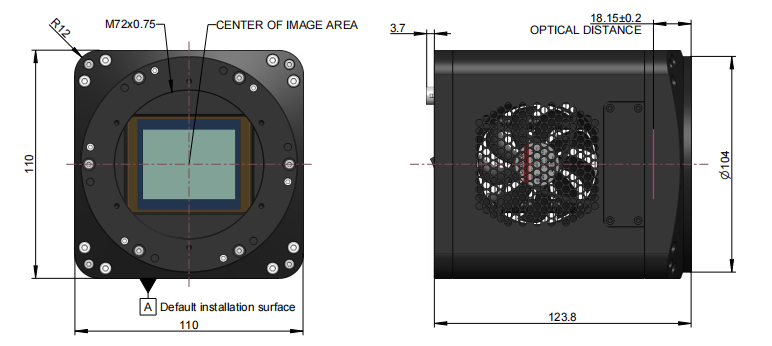

Abmessungszeichnung für Modell MAX102AC-U3 (MAX102)
Häufig gestellte Fragen
Erfahren Sie mehr über wissenschaftliche CMOS-Kameras.
- Sehr geringes Ausleserauschen: sCMOS erreicht Werte nahe 1 e⁻ und schlägt damit klassische CCDs deutlich.
- Hohe Bildraten: Parallele Auslesearchitektur unterstützt bis zu 100 fps und mehr.
- Großer Dynamikumfang: Helle und dunkle Bereiche werden gleichzeitig erfasst; der Dynamikbereich liegt im fünfstelligen Verhältnis.
- Großes Sichtfeld bei hoher Auflösung: Ideal für Anwendungen, die große Bildfelder mit feinen Details benötigen.
EMCCD eignet sich besser für extrem schwache Signale oder sehr lange Belichtungen.
sCMOS bietet bei hoher Auflösung, hohen Bildraten und niedrigen Rauschanforderungen das attraktivere Preis-Leistungs-Verhältnis.
Detaillierte Produktbeschreibung
sCMOS-Sensorarchitektur
Jedes Pixel besitzt einen eigenen Verstärker und eine Spalten-ADC, wodurch paralleles Auslesen mit hoher Geschwindigkeit und hohem Signal-Rausch-Verhältnis möglich wird. Zwei Gain-Kanäle und doppelte ADCs erweitern Dynamikbereich und Empfindlichkeit zusätzlich.
Geringes Rauschen und großer Dynamikumfang
Typische sCMOS-Systeme liefern Ausleserauschen unter 2 e⁻ (bei 30 fps) und erreichen Dynamikbereiche bis 50.000:1 – deutlich besser als klassische CCDs.
Schnelles Auslesen und vielseitige Einsätze
Die parallele Auslesearchitektur ermöglicht Bildraten über 100 fps und prädestiniert die Kameras für schnelle Prozesse wie Zellbewegungen, Fluoreszenzlebensdauer oder Plasmadynamik.
Leistung bei schwachem Licht
Rückseitenbelichtete sCMOS-Sensoren erreichen Quanteneffizienzen über 95 % und überzeugen von UV bis nahes Infrarot. Sie kombinieren geringe Fixed-Pattern-Noise mit Kühlung bis –30 °C – ideal für Astronomie und andere Low-Light-Anwendungen.
Anwendungsfelder und Systemnutzen
sCMOS-Kameras überzeugen in Fluoreszenzmikroskopie, astronomischer Bildgebung, Kaltatomexperimenten, Röntgenaufnahmen, Materialprüfung und industrieller Mikroskopie mit hoher Empfindlichkeit, Präzision und Anpassungsfähigkeit.
Zentrale Einsatzfelder
Anwendungsbeispiele wissenschaftlicher sCMOS-Kameras in unterschiedlichen Bereichen
Zusammenfassung der sCMOS-Vorteile
- Ausleserauschen <2 e⁻
- Hohe Bildraten (>100 fps)
- Großer Dynamikbereich (50.000:1)
- Hohe Quanteneffizienz (>95 %)
- Großes Sichtfeld bei hoher Auflösung
- Kühlleistung bis –30 °C
- Parallele Auslesearchitektur
- Vielseitig in der Forschung einsetzbar
