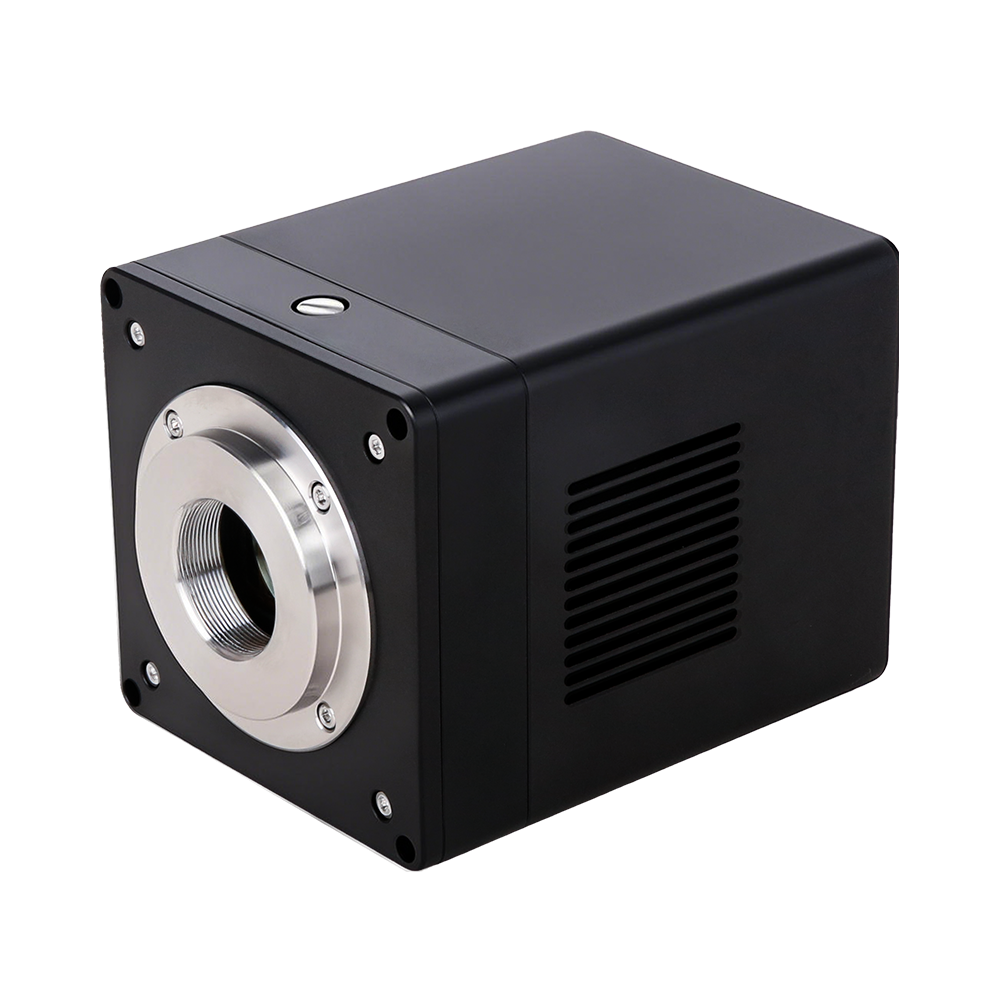

SS-Serie Wissenschaftskamera
Produktübersicht
Die SS-Serie basiert auf GSPRINT Hochbildraten-Global Shutter-sCMOS-Sensoren und kombiniert hohe Auflösung mit hoher Bildrate, entwickelt für industrielle Inspektion, Hochgeschwindigkeitsbildgebung und wissenschaftliche Experimente in hochdynamischen Szenarien. Die Serie deckt 2–21 MP ab, Pixelgröße 4,5 µm, typische spektrale Empfindlichkeit 300–1100 nm, reduziert Bewegungsverzerrungen und Nachzieheffekte. Die Kamera bietet USB3 und CoaXPress (CXP, modellabhängig) Hochgeschwindigkeitslinks, integrierten 1 GB Bildpuffer und 8- / 10- / 12-Bit Ausgabe; Hardware-ROI / Fensterung und 2 × 2 Binning (modellabhängig) erhöhen Bildrate und Durchsatz. Unterstützt Freilauf, Software- und Hardware-Trigger und Multikamera-Synchronisation, abgestimmt auf externe Lichtquellen und Bewegungsplattformen. ToupView und SDK für Windows / Linux (C / C++ / C# / Python) für Systemintegration und Weiterentwicklung. Einige Modelle bieten TEC-Kühlung zur Reduzierung des Dunkelstroms und zur Verbesserung des Kontrasts bei Schwachlicht / kurzer Belichtung.
Hauptmerkmale
- Ausgestattet mit GSPRINT4521 / 4510 / 4502 Hochgeschwindigkeits-Global Shutter-CMOS-Bildsensoren
- Auflösung von 2048×1216 bis 5120×4096 (2–21 MP)
- Pixelgröße 4,5 µm, Sensordiagonale ca. 0,67″–1,86″ (modellabhängig)
- Typische spektrale Empfindlichkeit 300–1100 nm, deckt sichtbar bis NIR ab
- Vollbild-Bildrate bis zu mehreren hundert fps, Hardware-ROI/Fensterung zur weiteren Bildratensteigerung
- Unterstützt 2×2 Binning (modellabhängig), Balance zwischen Empfindlichkeit/Auflösung/Bildrate
- USB3 und CoaXPress (CXP) Hochgeschwindigkeitsschnittstellen (modellabhängig) für Hochbandbreiten-Datenerfassung
- Integrierter 1-GB-Bildpuffer, stabile Ausgabe bei Hochgeschwindigkeit/Spitzenlasten
- Bilddatenformat 8-/10-/12-Bit, wahlweise Linear/HDR-Betriebsmodus (modellabhängig)
- Trigger-Modi: Freilauf, Software-Trigger, externer Hardware-Trigger; unterstützt Mehrgeräte-Zeitsynchronisation
- Umfangreiche I/O (modellabhängig): optisch isolierte Ein-/Ausgänge und programmierbare GPIO, einfache Anbindung an Produktionslinien/Laborequipment
- Optionales TEC-Kühlmodell: typisch ΔT ≈ 40 °C unter Umgebung, reduziert Dunkelstrom und thermisches Rauschen
- Versorgung über 19-V-Adapter, Gesamtleistung < 25 W (modellabhängig)
- Umgebung: −30–60 °C, 20–80 % RH (nicht kondensierend, modellabhängig)
- Windows/Linux SDK (C/C++/C#/Python) verfügbar, kompatibel mit ToupView/CLView
- Unterstützt Firmware-Updates vor Ort, entspricht je nach Modell CE / FCC / RoHS
Produktmodelle
GSPRINT Hochgeschwindigkeits-sCMOS (Global Shutter) | 2–21 MP, 4,5 µm, Hunderte fps, USB3 / CoaXPress, für industrielle Hochgeschwindigkeit und wissenschaftliche Bildgebung
| Produktmodell | Sensor/Größe | Auflösung | Pixelgröße | Verschlussart | Bildrate | Datenschnittstelle | Dynamikbereich | Aktion |
|---|---|---|---|---|---|---|---|---|
| SS21MPA-U3-CXP |
GSPRINT4521-AVC (sCMOS)
1,8″ (29,51 mm) | 23,04 mm × 18,432 mm
|
21,0 MP (5120×4096) | 4,5 µm × 4,5 µm | Global Shutter |
TBD @ 5120×4096
TBD @ 2560×2048
|
USB3/CXP |
-
|
Details ansehen |
| SS21MMA-U3-CXP |
GSPRINT4521-AVM (sCMOS)
1,8″ (29,51 mm) | 23,04 mm × 18,432 mm
|
21,0 MP (5120×4096) | 4,5 µm × 4,5 µm | Global Shutter |
TBD @ 5120×4096
TBD @ 2560×2048
|
USB3/CXP |
-
|
Details ansehen |
| SS10MPA-U3-CXP |
GSPRINT4510-AVC (sCMOS)
1,4″ (22,93 mm) | 20,736 mm × 9,792 mm
|
10,0 MP (4608×2176) | 4,5 µm × 4,5 µm | Global Shutter |
TBD @ 4608×2176
TBD @ 2304×1088
|
USB3/CXP |
-
|
Details ansehen |
| SS10MMA-U3-CXP |
GSPRINT4510-AVM (sCMOS)
1,4″ (22,93 mm) | 20,736 mm × 9,792 mm
|
10,0 MP (4608×2176) | 4,5 µm × 4,5 µm | Global Shutter |
TBD @ 4608×2176
TBD @ 2304×1088
|
USB3/CXP |
-
|
Details ansehen |
| SS02MPA-U3-CXP |
GSPRINT4502-AVC (sCMOS)
0,7″ (10,71 mm) | 9,21 mm × 5,47 mm
|
2,5 MP (2048×1216) | 4,5 µm × 4,5 µm | Global Shutter |
TBD @ 2048×1216
TBD @ 1024×608
|
USB3/CXP |
-
|
Details ansehen |
| SS02MMA-U3-CXP |
GSPRINT4502-AVM (sCMOS)
0,7″ (10,71 mm) | 9,21 mm × 5,47 mm
|
2,5 MP (2048×1216) | 4,5 µm × 4,5 µm | Global Shutter |
TBD @ 2048×1216
TBD @ 1024×608
|
USB3/CXP |
-
|
Details ansehen |
Häufig gestellte Fragen
Erfahren Sie mehr über wissenschaftliche CMOS-Kameras.
- Sehr geringes Ausleserauschen: sCMOS erreicht Werte nahe 1 e⁻ und schlägt damit klassische CCDs deutlich.
- Hohe Bildraten: Parallele Auslesearchitektur unterstützt bis zu 100 fps und mehr.
- Großer Dynamikumfang: Helle und dunkle Bereiche werden gleichzeitig erfasst; der Dynamikbereich liegt im fünfstelligen Verhältnis.
- Großes Sichtfeld bei hoher Auflösung: Ideal für Anwendungen, die große Bildfelder mit feinen Details benötigen.
EMCCD eignet sich besser für extrem schwache Signale oder sehr lange Belichtungen.
sCMOS bietet bei hoher Auflösung, hohen Bildraten und niedrigen Rauschanforderungen das attraktivere Preis-Leistungs-Verhältnis.
Detaillierte Produktbeschreibung
sCMOS-Sensorarchitektur
Jedes Pixel besitzt einen eigenen Verstärker und eine Spalten-ADC, wodurch paralleles Auslesen mit hoher Geschwindigkeit und hohem Signal-Rausch-Verhältnis möglich wird. Zwei Gain-Kanäle und doppelte ADCs erweitern Dynamikbereich und Empfindlichkeit zusätzlich.
Geringes Rauschen und großer Dynamikumfang
Typische sCMOS-Systeme liefern Ausleserauschen unter 2 e⁻ (bei 30 fps) und erreichen Dynamikbereiche bis 50.000:1 – deutlich besser als klassische CCDs.
Schnelles Auslesen und vielseitige Einsätze
Die parallele Auslesearchitektur ermöglicht Bildraten über 100 fps und prädestiniert die Kameras für schnelle Prozesse wie Zellbewegungen, Fluoreszenzlebensdauer oder Plasmadynamik.
Leistung bei schwachem Licht
Rückseitenbelichtete sCMOS-Sensoren erreichen Quanteneffizienzen über 95 % und überzeugen von UV bis nahes Infrarot. Sie kombinieren geringe Fixed-Pattern-Noise mit Kühlung bis –30 °C – ideal für Astronomie und andere Low-Light-Anwendungen.
Anwendungsfelder und Systemnutzen
sCMOS-Kameras überzeugen in Fluoreszenzmikroskopie, astronomischer Bildgebung, Kaltatomexperimenten, Röntgenaufnahmen, Materialprüfung und industrieller Mikroskopie mit hoher Empfindlichkeit, Präzision und Anpassungsfähigkeit.
Zentrale Einsatzfelder
Anwendungsbeispiele wissenschaftlicher sCMOS-Kameras in unterschiedlichen Bereichen
Zusammenfassung der sCMOS-Vorteile
- Ausleserauschen <2 e⁻
- Hohe Bildraten (>100 fps)
- Großer Dynamikbereich (50.000:1)
- Hohe Quanteneffizienz (>95 %)
- Großes Sichtfeld bei hoher Auflösung
- Kühlleistung bis –30 °C
- Parallele Auslesearchitektur
- Vielseitig in der Forschung einsetzbar
