sMAX04BM-U100 Wissenschaftskamera
Produkteinführung
Die sMAX04BM-U100 ist die Hochgeschwindigkeitsversion und behält die hohe Quanteneffizienz sowie die Kühlleistung des GSENSE2020BSI bei. 89 fps bei Vollauflösung und 100 fps bei 2×2-Binning, geeignet für Fluoreszenz-Dynamikbeobachtung und schnelles Scannen.
Hauptmerkmale
- GSENSE2020BSI rückseitig belichtetes sCMOS
- 89 fps bei Vollauflösung, 100 fps bei 1024×1024
- Quanteneffizienz: 95 % bei 560 nm
- Spektrale Empfindlichkeit: 200–1100 nm
- ΔT der Kühlung ≈ 40 °C (unter Umgebungstemperatur)
- Ausleserauschen bis zu 0,97 e⁻ (HDR 11HL)
- 8-/11-/12-/16-Bit-Ausgabe mit HDR-Modi
- Belichtungszeitbereich: 12 µs–10 s
- 512 MB (4 Gb) integrierter Puffer
- USB3-Hochgeschwindigkeitsübertragung, C-Mount-Optik
- Windows/Linux SDK verfügbar; unterstützt ToupView
Produktdetails
| Technische Daten | |
| Modell | sMAX04BM-U100 |
| Sensor | GSENSE2020BSI (sCMOS) |
| Verschlussart | Rolling Shutter / Global Reset |
| Farbausführung | Monochrom |
| Auflösung | 4,2 MP (2048×2048) |
| Sensorgröße | 13,31 mm × 13,31 mm |
| Sensordiagonale | 1,2″ (18,82 mm) |
| Pixelgröße | 6,5 µm × 6,5 µm |
| Leistungsdaten | |
| Bildrate | 89 fps @ 2048×2048; 100 fps @ 1024×1024 |
| Bittiefe | 8-Bit / 11-Bit / 12-Bit / 16-Bit |
| Dynamikumfang | 61,38 dB (11-Bit); 59,73 dB (HCG, 12-Bit) / 67,17 dB (LCG, 12-Bit); HDR 91,83 dB (11HL) / 86,02 dB (12HL) |
| Empfindlichkeit | 1,1×10^8 e-/((W/m²)·s) @ 550 nm |
| Schnittstellen | |
| GPIO | 1 optisch isolierter Eingang, 1 optisch isolierter Ausgang, 2 nicht isolierte I/O-Kanäle. |
| Objektivanschluss | C-Mount-Anschluss |
| Dateninterface | USB3 |
| Stromversorgung | 12 V DC |
| Mechanische Daten | |
| Abmessungen | 80 mm × 80 mm × 101,5 mm |
| Gewicht | 860 g |
| Umgebungsbedingungen | |
| Betriebstemperatur | -30 °C ~ +60 °C |
| Betriebsfeuchte | 20 %–80 % (nicht kondensierend) |
| Lagertemperatur | -40 °C ~ +85 °C |
| Lagerfeuchte | 20 %–95 % (nicht kondensierend) |
| Weitere Parameter | |
| Betriebssysteme | Windows/Linux |
| Zertifizierungen | TBD |
Produktübersicht
sMAX04BM-U100 ist eine wissenschaftliche, gekühlte Kamera mit dem rückseitenbelichteten sCMOS-Bildsensor GSENSE2020BSI (sCMOS) und bietet folgende Eigenschaften:
- Hochauflösende Bildgebung: 4,2 MP (2048×2048) Auflösung mit einer Pixelgröße von 6,5 µm × 6,5 µm und einem aktiven Sensorformat von 13,31 mm × 13,31 mm.
- Verschlussdesign: Rolling Shutter / Global Reset ermöglicht Monochrom-Aufnahmen und eignet sich für Fluoreszenzbildgebung, spektroskopische Analysen, Gen-Sequenzierung und weitere Forschungsaufgaben.
- Schnelle Datenübertragung: USB3 Hochgeschwindigkeitsschnittstellen ermöglichen Bildraten bis 89 fps @ 2048×2048; 100 fps @ 1024×1024, die Ausgabe deckt 8-Bit / 11-Bit / 12-Bit / 16-Bit ab.
- Breiter Dynamikbereich: Dynamikumfang bis 61,38 dB (11-Bit); 59,73 dB (HCG, 12-Bit) / 67,17 dB (LCG, 12-Bit); HDR 91,83 dB (11HL) / 86,02 dB (12HL) bei einer Empfindlichkeit von 1,1×10^8 e-/((W/m²)·s) @ 550 nm.
- Kühlsystem: Die integrierte Kühlung reduziert die Temperatur um TBD unter die Umgebungstemperatur und senkt den Dunkelstrom.
- Vielfältige Schnittstellen: Unterstützt GPIO Trigger- und IO-Anschlüsse sowie einen standardisierten C-Mount-Anschluss Objektivanschluss.
- Kompaktes Design: Gehäuseabmessungen von 80 mm × 80 mm × 101,5 mm, Gewicht ca. 860 g, Versorgung über 12 V DC.
- Umfassender Plattform-Support: Kompatibel mit Windows/Linux, inklusive ToupView und plattformübergreifenden SDKs für C/C++, C#, Python.
Kernleistungsdaten
Bildrate
89 fps @ 2048×2048; 100 fps @ 1024×1024
Auflösung
4,2 MP (2048×2048)
Dynamikumfang
61,38 dB (11-Bit); 59,73 dB (HCG, 12-Bit) / 67,17 dB (LCG, 12-Bit); HDR 91,83 dB (11HL) / 86,02 dB (12HL)
Eigenschaften für wissenschaftliche Bildgebung
Rückseitenbelichteter Sensor
Rückseitenbelichtete sCMOS-Sensoren liefern eine höhere Quanteneffizienz und eignen sich ideal für Schwachlichtaufnahmen.
Kühlung gegen Rauschen
Das integrierte Kühlsystem reduziert Dunkelstrom und Rauschen und verbessert Bildqualität sowie Signal-Rausch-Verhältnis.
Hohe Empfindlichkeit
Eine Empfindlichkeit von 1,1×10^8 e-/((W/m²)·s) @ 550 nm erfüllt die hohen Präzisionsanforderungen wissenschaftlicher Bildgebung.
Flexible Steuerung
Unterstützt ROI, Binning und Triggersteuerung und passt sich unterschiedlichen Forschungsanforderungen an.
Die Kamera sMAX04BM-U100 überzeugt mit exzellenter wissenschaftlicher Bildqualität, stabiler Kühlung und vielseitigen Schnittstellen – ideal für Forschungseinrichtungen, medizinische Anwendungen und anspruchsvolle Industrieaufgaben mit präzisen Bildgebungs- und Analyseanforderungen.
sMAX04BM-U100 Produktbroschüre
PDF-Format mit detaillierten technischen Daten und Maßzeichnungen.
SDK-Paket
Unterstützt Windows, Linux, macOS und weitere Plattformen.
3D-Modell
STEP-Format für die Integration in mechanische Konstruktionen.

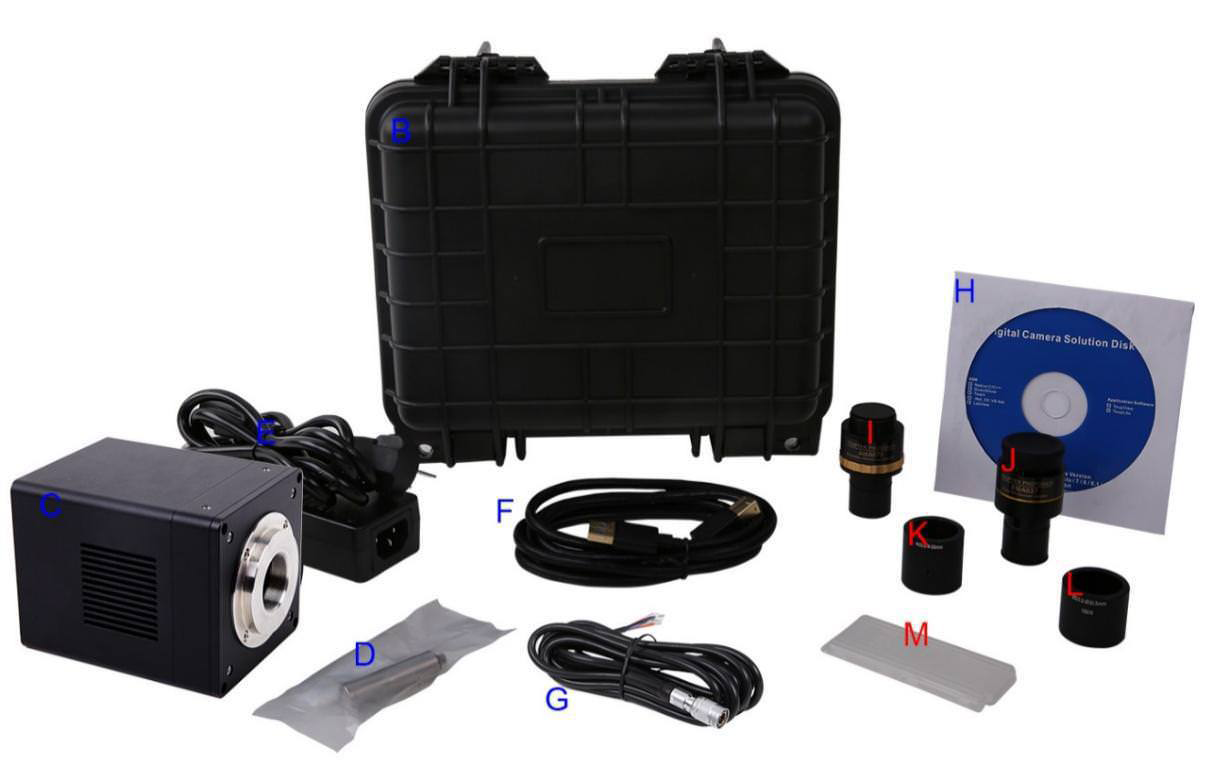

Verpackungsliste #
Packliste für Modell sMAX04BM-U100 (USB3 gekühlt)
USB3 gekühlt
- Komplette Kamera (USB3.0)
- Netzteil: AC 100–240 V 50/60 Hz → DC 12 V 3 A
- I/O-Kabel: 7-Pin-Kabel oder Verlängerung
- USB3.0-Kabel
- Objektiv (optional) C-Mount
Produktabmessungen #
Abmessungen für Modell sMAX04BM-U100 (USB3 Schnittstelle (gekühlt))
Häufig gestellte Fragen
Erfahren Sie mehr über wissenschaftliche CMOS-Kameras.
- Sehr geringes Ausleserauschen: sCMOS erreicht Werte nahe 1 e⁻ und schlägt damit klassische CCDs deutlich.
- Hohe Bildraten: Parallele Auslesearchitektur unterstützt bis zu 100 fps und mehr.
- Großer Dynamikumfang: Helle und dunkle Bereiche werden gleichzeitig erfasst; der Dynamikbereich liegt im fünfstelligen Verhältnis.
- Großes Sichtfeld bei hoher Auflösung: Ideal für Anwendungen, die große Bildfelder mit feinen Details benötigen.
EMCCD eignet sich besser für extrem schwache Signale oder sehr lange Belichtungen.
sCMOS bietet bei hoher Auflösung, hohen Bildraten und niedrigen Rauschanforderungen das attraktivere Preis-Leistungs-Verhältnis.
Detaillierte Produktbeschreibung
sCMOS-Sensorarchitektur
Jedes Pixel besitzt einen eigenen Verstärker und eine Spalten-ADC, wodurch paralleles Auslesen mit hoher Geschwindigkeit und hohem Signal-Rausch-Verhältnis möglich wird. Zwei Gain-Kanäle und doppelte ADCs erweitern Dynamikbereich und Empfindlichkeit zusätzlich.
Geringes Rauschen und großer Dynamikumfang
Typische sCMOS-Systeme liefern Ausleserauschen unter 2 e⁻ (bei 30 fps) und erreichen Dynamikbereiche bis 50.000:1 – deutlich besser als klassische CCDs.
Schnelles Auslesen und vielseitige Einsätze
Die parallele Auslesearchitektur ermöglicht Bildraten über 100 fps und prädestiniert die Kameras für schnelle Prozesse wie Zellbewegungen, Fluoreszenzlebensdauer oder Plasmadynamik.
Leistung bei schwachem Licht
Rückseitenbelichtete sCMOS-Sensoren erreichen Quanteneffizienzen über 95 % und überzeugen von UV bis nahes Infrarot. Sie kombinieren geringe Fixed-Pattern-Noise mit Kühlung bis –30 °C – ideal für Astronomie und andere Low-Light-Anwendungen.
Anwendungsfelder und Systemnutzen
sCMOS-Kameras überzeugen in Fluoreszenzmikroskopie, astronomischer Bildgebung, Kaltatomexperimenten, Röntgenaufnahmen, Materialprüfung und industrieller Mikroskopie mit hoher Empfindlichkeit, Präzision und Anpassungsfähigkeit.
Zentrale Einsatzfelder
Anwendungsbeispiele wissenschaftlicher sCMOS-Kameras in unterschiedlichen Bereichen
Zusammenfassung der sCMOS-Vorteile
- Ausleserauschen <2 e⁻
- Hohe Bildraten (>100 fps)
- Großer Dynamikbereich (50.000:1)
- Hohe Quanteneffizienz (>95 %)
- Großes Sichtfeld bei hoher Auflösung
- Kühlleistung bis –30 °C
- Parallele Auslesearchitektur
- Vielseitig in der Forschung einsetzbar
