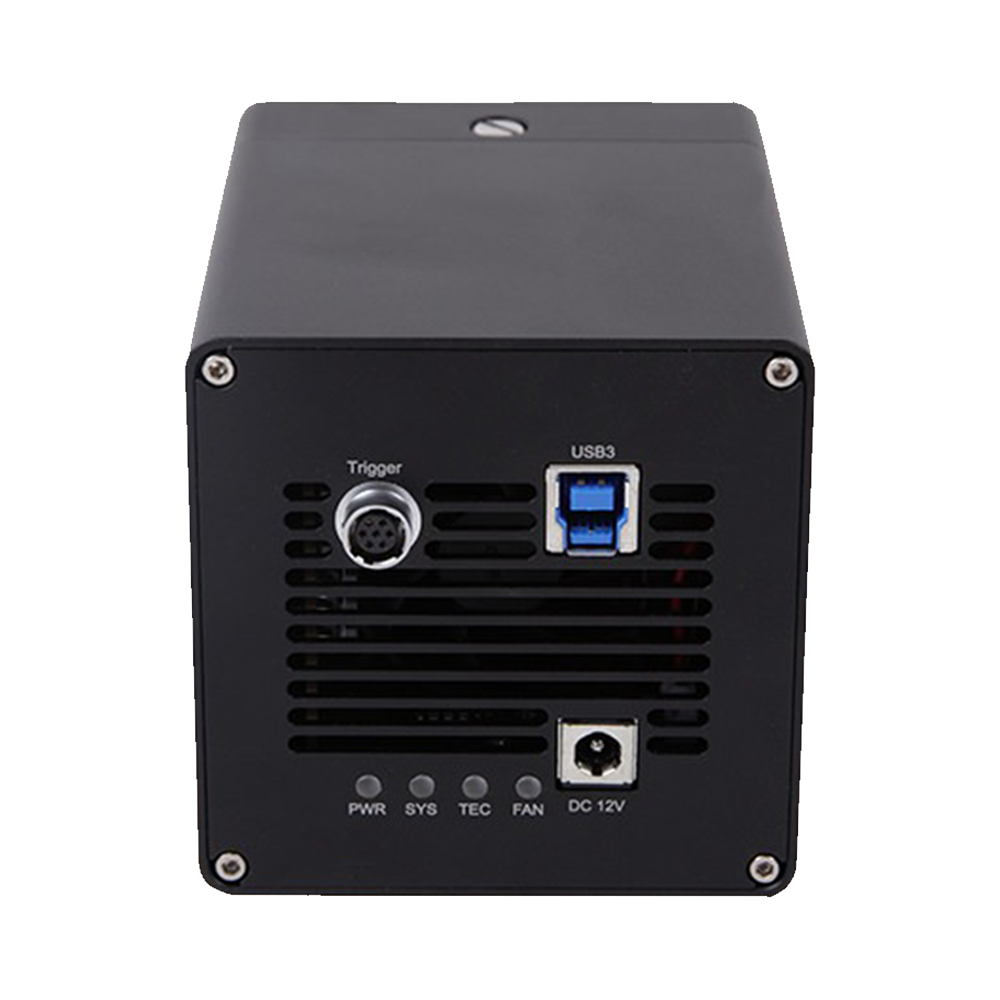

sMAX16AM-U3-CL Wissenschaftskamera
Produkteinführung
Die sMAX16AM-U3-CL verwendet einen GSENSE4040-sCMOS-Sensor mit großer Sensorfläche und bietet ultrahohe Auflösung von 4096×4096. Das 3,3-Zoll-Design mit großer Sensorfläche eignet sich besonders für astronomische Beobachtungen und unterstützt ultralange Belichtungen bis zu 3600 Sekunden. Das Dual-Interface-Design (USB3+Camera Link) bietet flexible Verbindungsoptionen, der HDR16-Modus erreicht einen ultrahohen Dynamikbereich von 82,5 dB.
Hauptmerkmale
- Verwendet GSENSE4040 sCMOS-Sensor mit großer Sensorfläche
- Ultrahohe Auflösung: 4096×4096 (16,8 MP)
- 3,3-Zoll große Sensorfläche, 36,9 mm × 36,9 mm

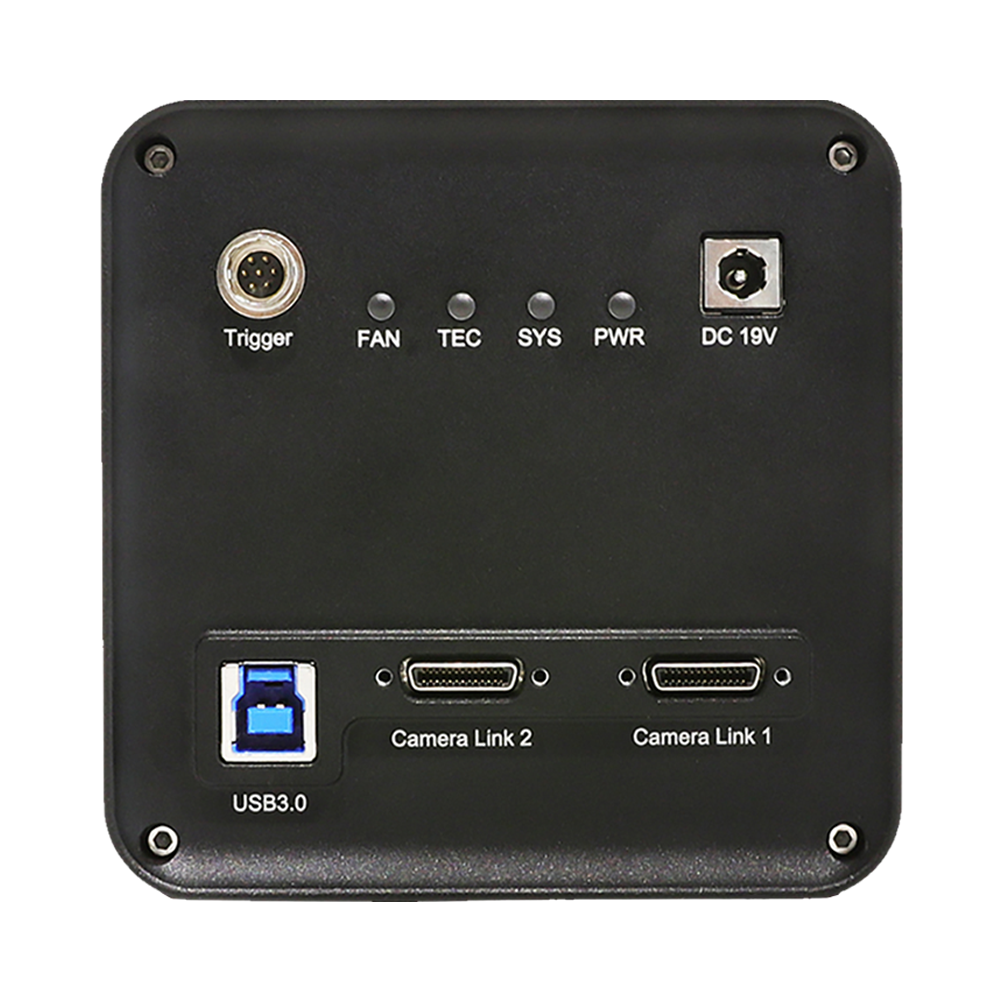

- Dual-Interface-Design: USB3 + Camera Link
- Spektraler Empfindlichkeitsbereich: 300 nm–1000 nm
- Quanteneffizienz: 74 % @ 600 nm
- Zweistufige TEC-Kühlung, Kühltemperaturdifferenz ≥40 °C
- Ultralange Belichtungsfähigkeit: 12 µs–3600 s
- HDR16-Modus: 82,5 dB ultrahoher Dynamikbereich
- 1024 MB (8 Gb) großer Pufferspeicher
- Unterstützt Hardware 2×2 Binning
- M54×0,75 professioneller Objektivanschluss
- Hoch-/Niedrigverstärkungs-Dualmodus: HCG/LCG wählbar
- Unterstützt Global Reset und Rolling-Shutter-Modi
- Kompatibel mit LabVIEW/MATLAB und anderer professioneller Software
Produktdetails
| Technische Daten | |
| Modell | sMAX16AM-U3-CL |
| Sensor | GSENSE4040 (sCMOS) |
| Verschlussart | Rolling Shutter |
| Farbausführung | Monochrom |
| Auflösung | 16,8 MP (4096×4096) |
| Sensorgröße | 36,9 mm × 36,9 mm |
| Sensordiagonale | 3,3″ (52,18 mm) |
| Pixelgröße | 9 µm × 9 µm |
| Leistungsdaten | |
| Bildrate | 20 fps @ 4096×4096 (USB3); 23 fps @ 4096×4096 (Camera Link); 80 fps @ 2048×2048 (USB3); 90 fps @ 2048×2048 (Camera Link) |
| Bittiefe | 8-/12-/16-Bit |
| Dynamikumfang | 58,5 dB (HCG)/67,5 dB (LCG) (12-Bit); 82,5 dB (HDR16) |
| Empfindlichkeit | 23,82 V/(lux-s) @ 600 nm |
| Schnittstellen | |
| GPIO | 1 optisch isolierter Eingang, 1 optisch isolierter Ausgang, 2 nicht isolierte I/O-Kanäle. |
| Objektivanschluss | M54×0,75 |
| Dateninterface | USB3 / CameraLink |
| Stromversorgung | 19 V 4,74A DC |
| Mechanische Daten | |
| Abmessungen | 100 mm × 100 mm × 127,7 mm |
| Gewicht | 1317 g |
| Umgebungsbedingungen | |
| Betriebstemperatur | -30 °C ~ +45 °C |
| Betriebsfeuchte | 0–95 % |
| Lagertemperatur | -40 °C ~ +60 °C |
| Lagerfeuchte | TBD |
| Weitere Parameter | |
| Betriebssysteme | Windows/Linux |
| Zertifizierungen | TBD |
Produktübersicht
sMAX16AM-U3-CL ist eine wissenschaftliche, gekühlte Kamera mit dem rückseitenbelichteten sCMOS-Bildsensor GSENSE4040 (sCMOS) und bietet folgende Eigenschaften:
- Hochauflösende Bildgebung: 16,8 MP (4096×4096) Auflösung mit einer Pixelgröße von 9 µm × 9 µm und einem aktiven Sensorformat von 36,9 mm × 36,9 mm.
- Verschlussdesign: Rolling Shutter ermöglicht Monochrom-Aufnahmen und eignet sich für Fluoreszenzbildgebung, spektroskopische Analysen, Gen-Sequenzierung und weitere Forschungsaufgaben.
- Schnelle Datenübertragung: USB3 / CameraLink Hochgeschwindigkeitsschnittstellen ermöglichen Bildraten bis 20 fps @ 4096×4096 (USB3); 23 fps @ 4096×4096 (Camera Link); 80 fps @ 2048×2048 (USB3); 90 fps @ 2048×2048 (Camera Link), die Ausgabe deckt 8-/12-/16-Bit ab.
- Breiter Dynamikbereich: Dynamikumfang bis 58,5 dB (HCG)/67,5 dB (LCG) (12-Bit); 82,5 dB (HDR16) bei einer Empfindlichkeit von 23,82 V/(lux-s) @ 600 nm.
- Kühlsystem: Die integrierte Kühlung reduziert die Temperatur um TBD unter die Umgebungstemperatur und senkt den Dunkelstrom.
- Vielfältige Schnittstellen: Unterstützt GPIO Trigger- und IO-Anschlüsse sowie einen standardisierten M54×0,75 Objektivanschluss.
- Kompaktes Design: Gehäuseabmessungen von 100 mm × 100 mm × 127,7 mm, Gewicht ca. 1317 g, Versorgung über 19 V 4,74A DC.
- Umfassender Plattform-Support: Kompatibel mit Windows/Linux, inklusive ToupView und plattformübergreifenden SDKs für C/C++, C#, Python.
Kernleistungsdaten
Bildrate
20 fps @ 4096×4096 (USB3); 23 fps @ 4096×4096 (Camera Link); 80 fps @ 2048×2048 (USB3); 90 fps @ 2048×2048 (Camera Link)
Auflösung
16,8 MP (4096×4096)
Dynamikumfang
58,5 dB (HCG)/67,5 dB (LCG) (12-Bit); 82,5 dB (HDR16)
Eigenschaften für wissenschaftliche Bildgebung
Rückseitenbelichteter Sensor
Rückseitenbelichtete sCMOS-Sensoren liefern eine höhere Quanteneffizienz und eignen sich ideal für Schwachlichtaufnahmen.
Kühlung gegen Rauschen
Das integrierte Kühlsystem reduziert Dunkelstrom und Rauschen und verbessert Bildqualität sowie Signal-Rausch-Verhältnis.
Hohe Empfindlichkeit
Eine Empfindlichkeit von 23,82 V/(lux-s) @ 600 nm erfüllt die hohen Präzisionsanforderungen wissenschaftlicher Bildgebung.
Flexible Steuerung
Unterstützt ROI, Binning und Triggersteuerung und passt sich unterschiedlichen Forschungsanforderungen an.
Die Kamera sMAX16AM-U3-CL überzeugt mit exzellenter wissenschaftlicher Bildqualität, stabiler Kühlung und vielseitigen Schnittstellen – ideal für Forschungseinrichtungen, medizinische Anwendungen und anspruchsvolle Industrieaufgaben mit präzisen Bildgebungs- und Analyseanforderungen.
sMAX16AM-U3-CL Produktbroschüre
PDF-Format mit detaillierten technischen Daten und Maßzeichnungen.
SDK-Paket
Unterstützt Windows, Linux, macOS und weitere Plattformen.
3D-Modell
STEP-Format für die Integration in mechanische Konstruktionen.
Verpackungsliste #
Packliste für Modell sMAX16AM-U3-CL (CameraLink gekühlt)
CameraLink gekühlt
- Komplette Kamera (CameraLink)
- Netzteil: AC 100–240 V 50/60 Hz → DC 12 V 3 A
- I/O-Kabel: 7-Pin-Kabel oder Verlängerung
- CameraLink-Kabel (optional)
- Objektiv (optional) C-Mount
Produktabmessungen #

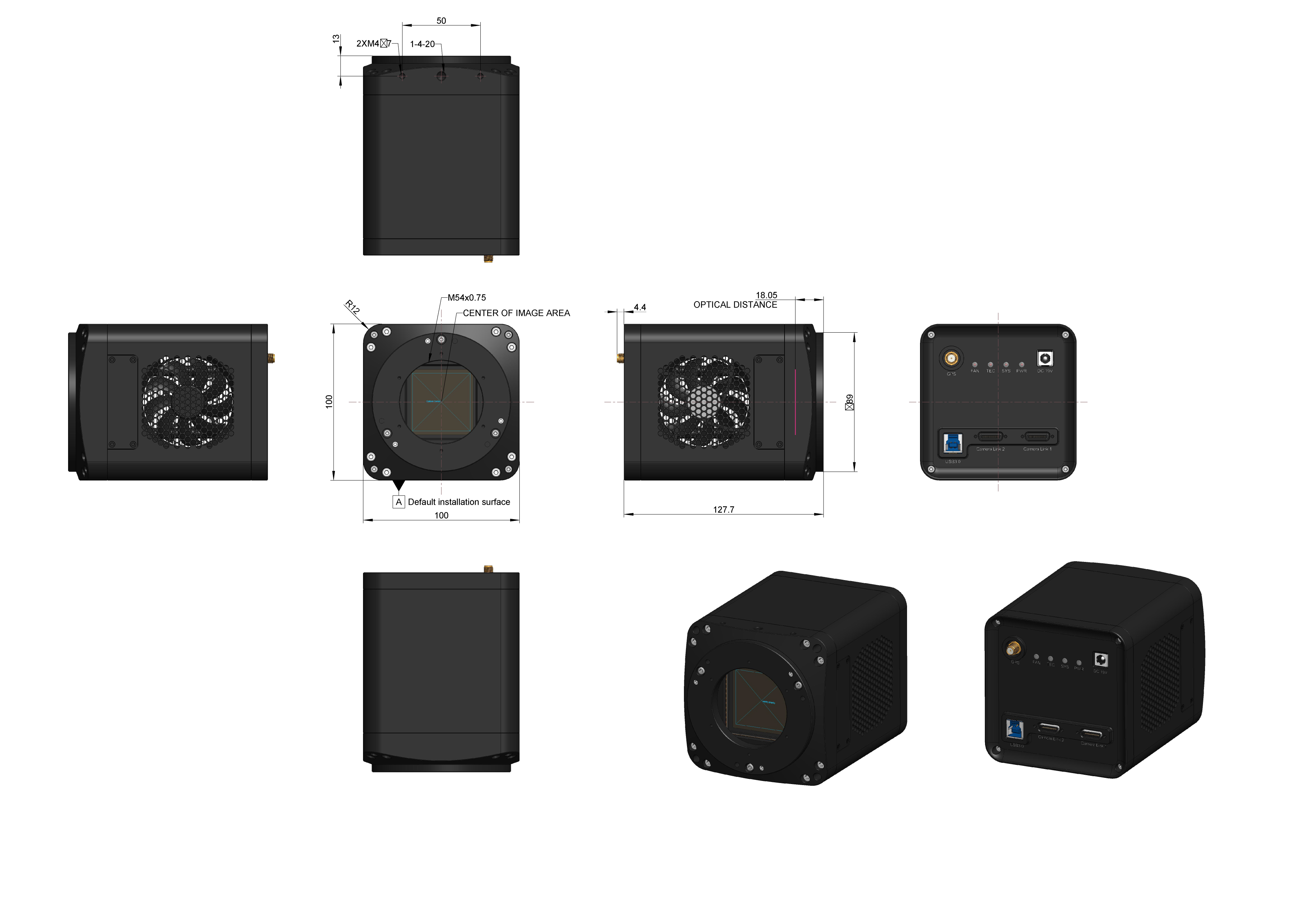

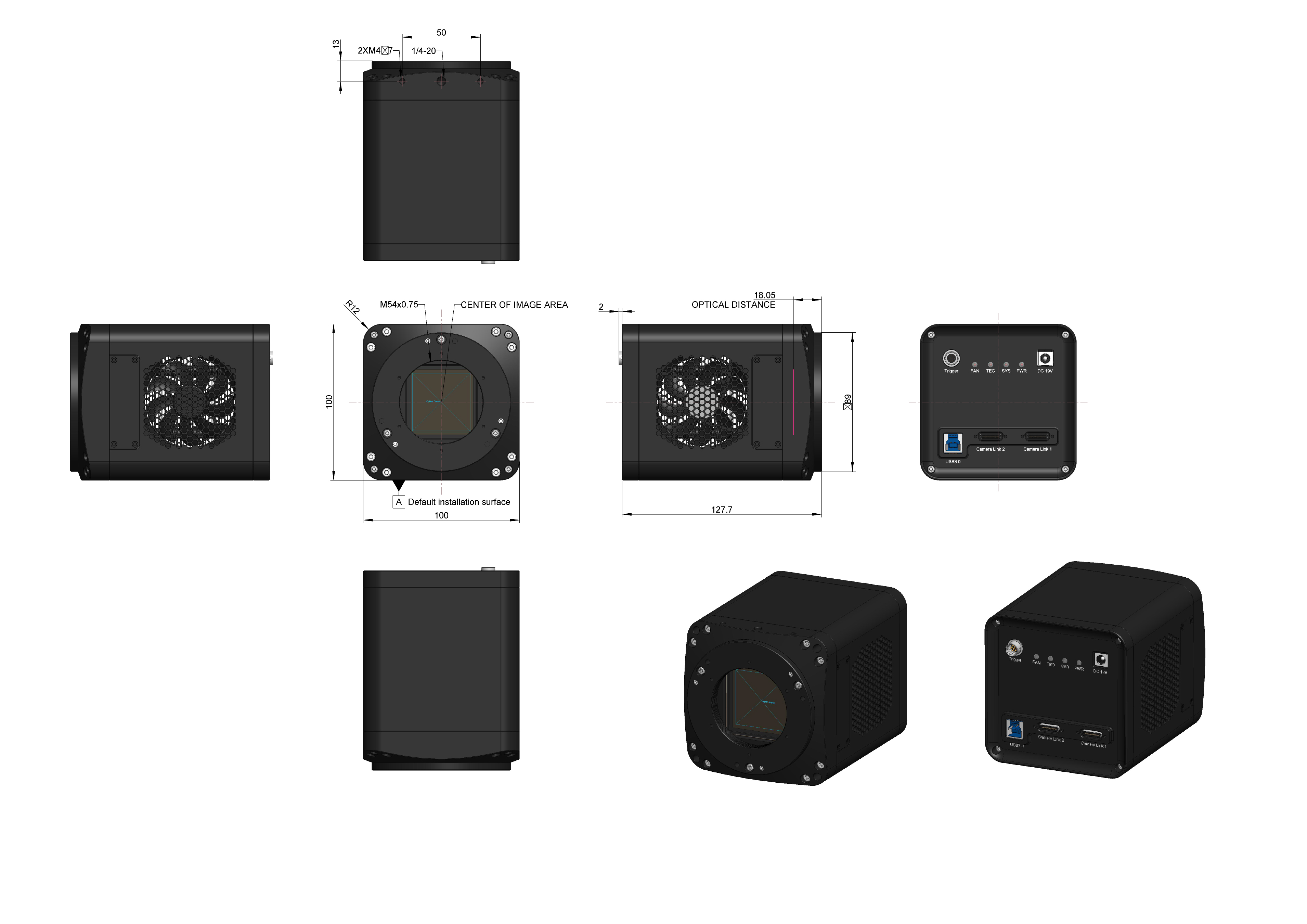

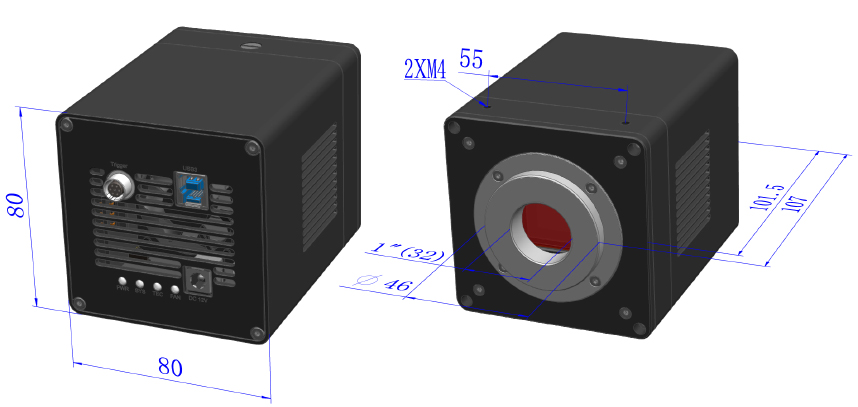

Abmessungen für Modell sMAX16AM-U3-CL (CameraLink Schnittstelle (gekühlt))
Häufig gestellte Fragen
Erfahren Sie mehr über wissenschaftliche CMOS-Kameras.
- Sehr geringes Ausleserauschen: sCMOS erreicht Werte nahe 1 e⁻ und schlägt damit klassische CCDs deutlich.
- Hohe Bildraten: Parallele Auslesearchitektur unterstützt bis zu 100 fps und mehr.
- Großer Dynamikumfang: Helle und dunkle Bereiche werden gleichzeitig erfasst; der Dynamikbereich liegt im fünfstelligen Verhältnis.
- Großes Sichtfeld bei hoher Auflösung: Ideal für Anwendungen, die große Bildfelder mit feinen Details benötigen.
EMCCD eignet sich besser für extrem schwache Signale oder sehr lange Belichtungen.
sCMOS bietet bei hoher Auflösung, hohen Bildraten und niedrigen Rauschanforderungen das attraktivere Preis-Leistungs-Verhältnis.
Detaillierte Produktbeschreibung
sCMOS-Sensorarchitektur
Jedes Pixel besitzt einen eigenen Verstärker und eine Spalten-ADC, wodurch paralleles Auslesen mit hoher Geschwindigkeit und hohem Signal-Rausch-Verhältnis möglich wird. Zwei Gain-Kanäle und doppelte ADCs erweitern Dynamikbereich und Empfindlichkeit zusätzlich.
Geringes Rauschen und großer Dynamikumfang
Typische sCMOS-Systeme liefern Ausleserauschen unter 2 e⁻ (bei 30 fps) und erreichen Dynamikbereiche bis 50.000:1 – deutlich besser als klassische CCDs.
Schnelles Auslesen und vielseitige Einsätze
Die parallele Auslesearchitektur ermöglicht Bildraten über 100 fps und prädestiniert die Kameras für schnelle Prozesse wie Zellbewegungen, Fluoreszenzlebensdauer oder Plasmadynamik.
Leistung bei schwachem Licht
Rückseitenbelichtete sCMOS-Sensoren erreichen Quanteneffizienzen über 95 % und überzeugen von UV bis nahes Infrarot. Sie kombinieren geringe Fixed-Pattern-Noise mit Kühlung bis –30 °C – ideal für Astronomie und andere Low-Light-Anwendungen.
Anwendungsfelder und Systemnutzen
sCMOS-Kameras überzeugen in Fluoreszenzmikroskopie, astronomischer Bildgebung, Kaltatomexperimenten, Röntgenaufnahmen, Materialprüfung und industrieller Mikroskopie mit hoher Empfindlichkeit, Präzision und Anpassungsfähigkeit.
Zentrale Einsatzfelder
Anwendungsbeispiele wissenschaftlicher sCMOS-Kameras in unterschiedlichen Bereichen
Zusammenfassung der sCMOS-Vorteile
- Ausleserauschen <2 e⁻
- Hohe Bildraten (>100 fps)
- Großer Dynamikbereich (50.000:1)
- Hohe Quanteneffizienz (>95 %)
- Großes Sichtfeld bei hoher Auflösung
- Kühlleistung bis –30 °C
- Parallele Auslesearchitektur
- Vielseitig in der Forschung einsetzbar
