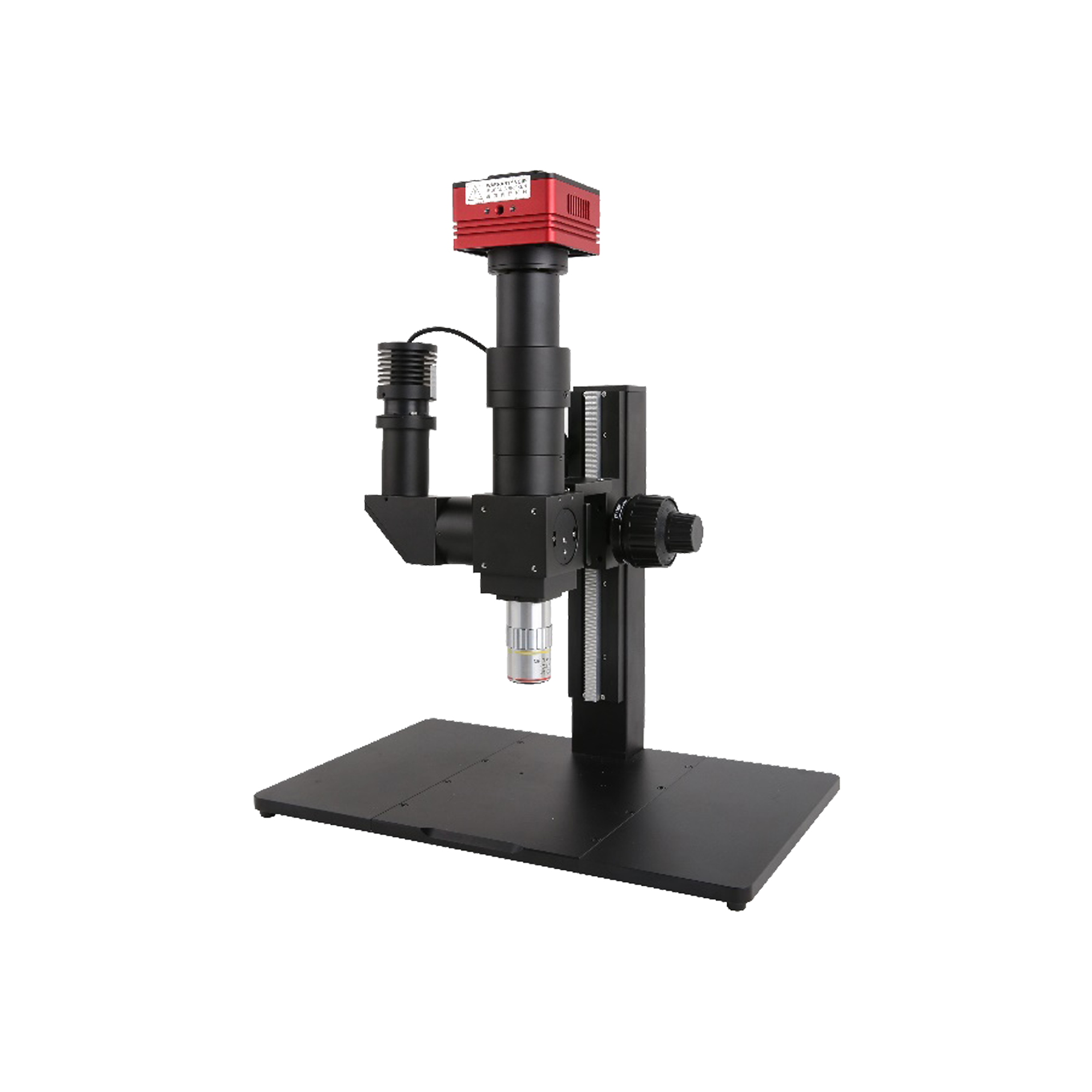

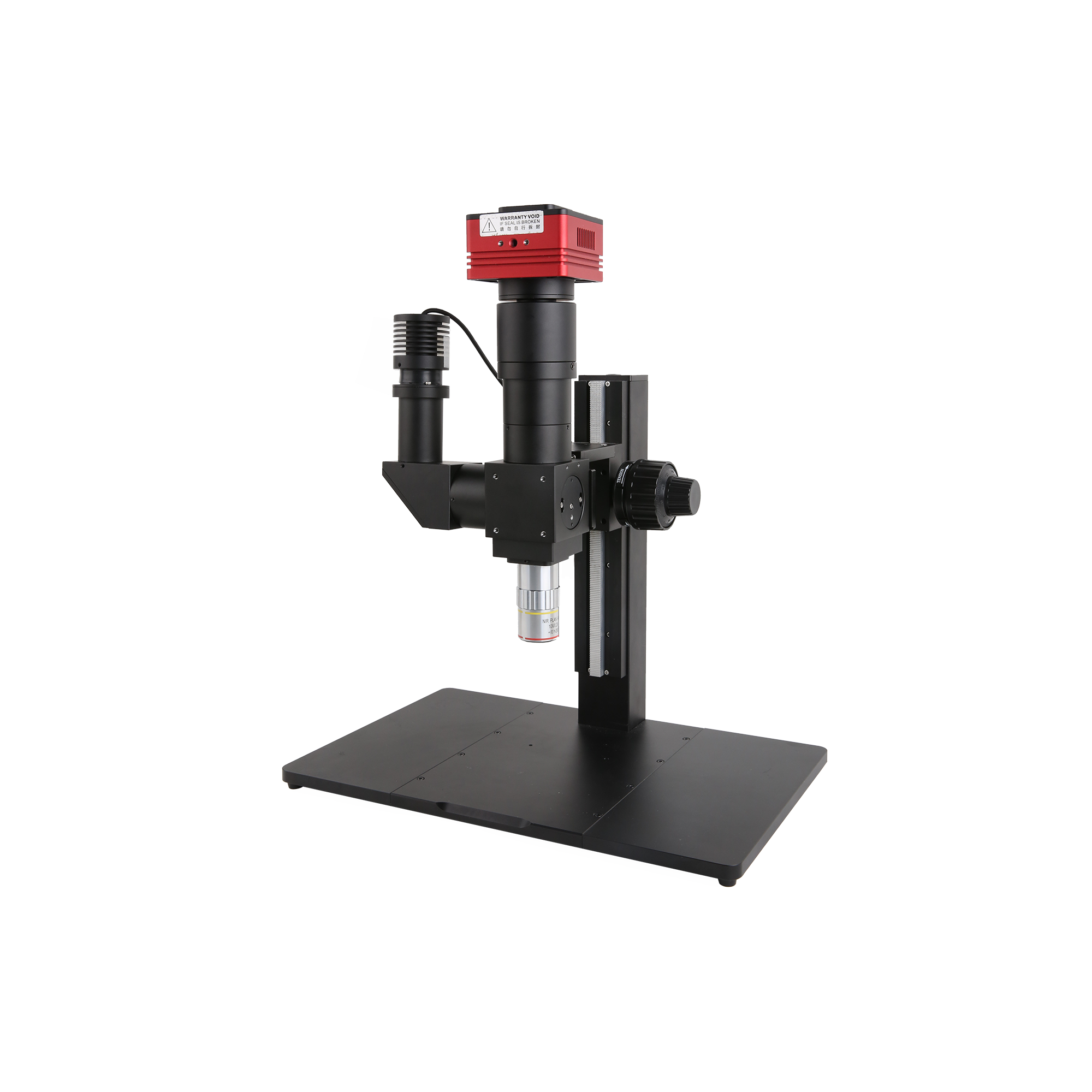

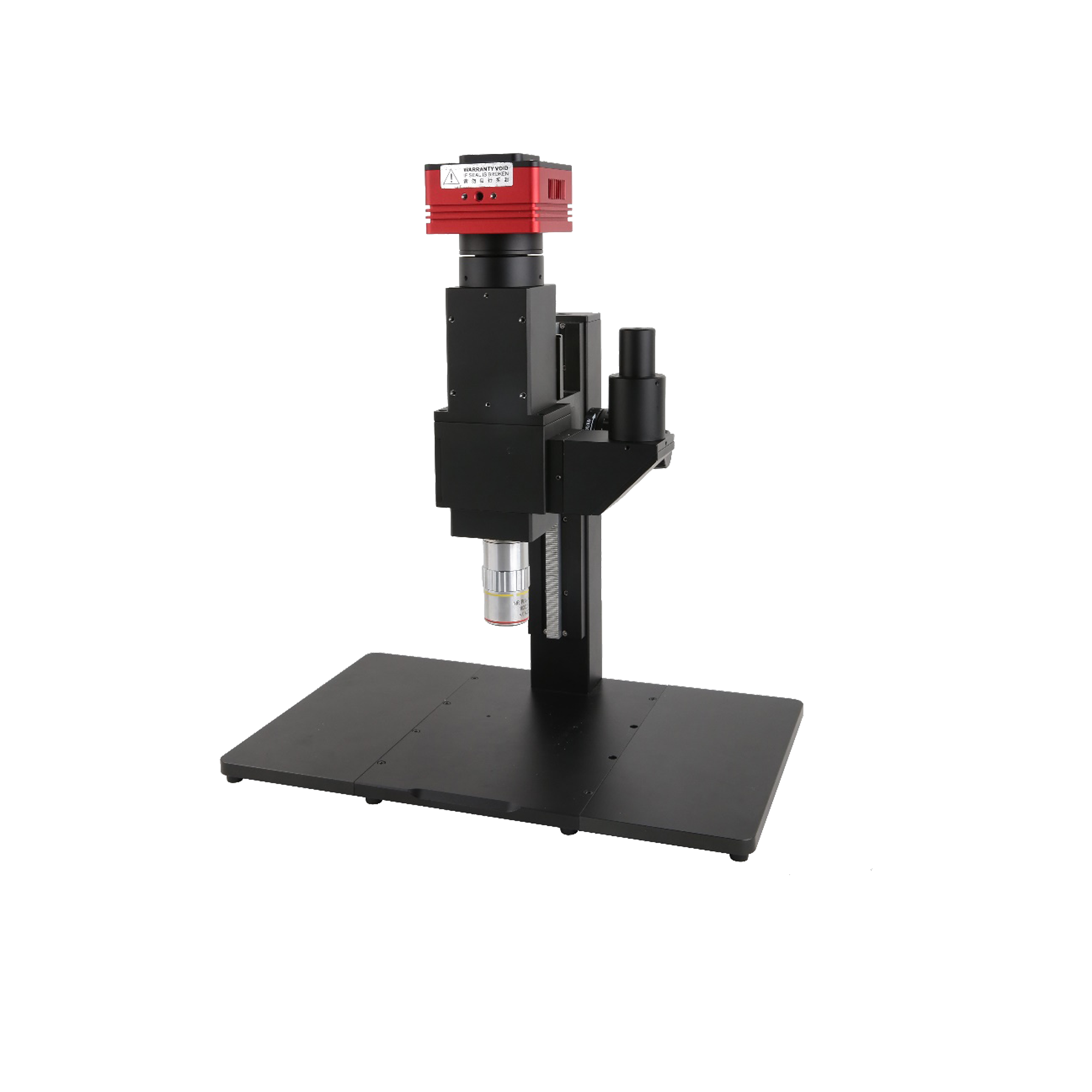

BSM-Serie - Kurzwelliges Infrarot-Mikroskopiersystem

Produktbeschreibung

Das modulare Kurzwellige Infrarot (SWIR) Mikroskopiersystem der BSM-Serie ist eine Technologieplattform der neuesten Generation für SWIR-Mikroskopie, die den Bildgebungsbereich vom traditionellen sichtbaren Spektrum (400–700 nm) auf den Wellenbereich von 900–1700 nm erweitert. Das System nutzt hochempfindliche InGaAs-Sensortechnologie in Kombination mit der professionellen M Plan Apo NIR-Objektivserie, durchbricht die optischen Barrieren siliziumbasierter Materialien und ermöglicht durchdringende zerstörungsfreie Prüfung. Durch modulare Architektur integriert das System fortschrittliche Beleuchtungsmodule, Bildgebungsmodule und Präzisionsmechanikmodule und bietet Mikrometer-Auflösung für die Detektion von Untergrunddefekten in den Bereichen Halbleiterfertigung, Materialwissenschaft und industrielle Prüfung. Das System verwendet Standard-Glaslinsen und vermeidet teure Reflexionsoptik, wodurch die technischen Hürden und Anwendungskosten der SWIR-Bildgebung erheblich reduziert werden.

Technische Merkmale

  • Vollständige Abdeckung des SWIR-Bildgebungsbands von 900–1700 nm
  • Durchdringungsbildgebungstechnologie für siliziumbasierte Materialien, ermöglicht zerstörungsfreie interne Prüfung
  • Drei wählbare Tubuslinsensysteme (BSM-T180VA/T090VA/T100VA)
  • Maximale Bildebene von 33 mm, kompatibel mit großen Sensoren
  • Professionelle M Plan Apo NIR-Objektivserie (5X–50X HR)
  • 0,4 µm ultrahochauflösende optische Auflösung (50X HR-Objektiv)
  • Koaxiales Auflicht-Köhler-Beleuchtungssystem
  • Integrierte LED-Lichtquellen mit mehreren Wellenlängen: 1200/1300/1400/1550 nm
  • Kompatibel mit hochleistungsfähigen InGaAs-Sensorkameras (0,33M–5,0M)
  • Echtzeit-Bildgebungsfähigkeit, Bildraten bis zu 400 fps bei 640×512
  • TEC-Kühltechnologie für rauscharme Bildgebung mit hohem Signal-Rausch-Verhältnis
  • Standard-C-Mount-Design, kompatibel mit verschiedenen Kamerasystemen
  • Modulare Architektur, unterstützt flexible Anpassung und Upgrades
  • Präzise CNC-Bearbeitung und Vibrationsdämpfungsdesign
  • Standard-Glasoptiksystem, kostenoptimiert

Anwendungsbereiche

Halbleiterprüfung Materialanalyse Biomedizinische Forschung

Produktdetails

Grundlegende technische Parameter

Systemeigenschaften

Optische Kompatibilität

Nutzung eines Standard-Glaslinsensystems, nahtlose Integration mit traditionellen Mikroskopplattformen

Silizium-Durchdringungsfähigkeit

SWIR-Photonenenergie unterhalb der Siliziumbandlücke, ermöglicht zerstörungsfreie Prüfung

Bildgebungsleistung

Hochempfindlicher InGaAs-Sensor, erreicht Mikrometer-Auflösung

Kompaktes Design

80×80×45,5 mm³, unterstützt Hochgeschwindigkeitsbildgebung

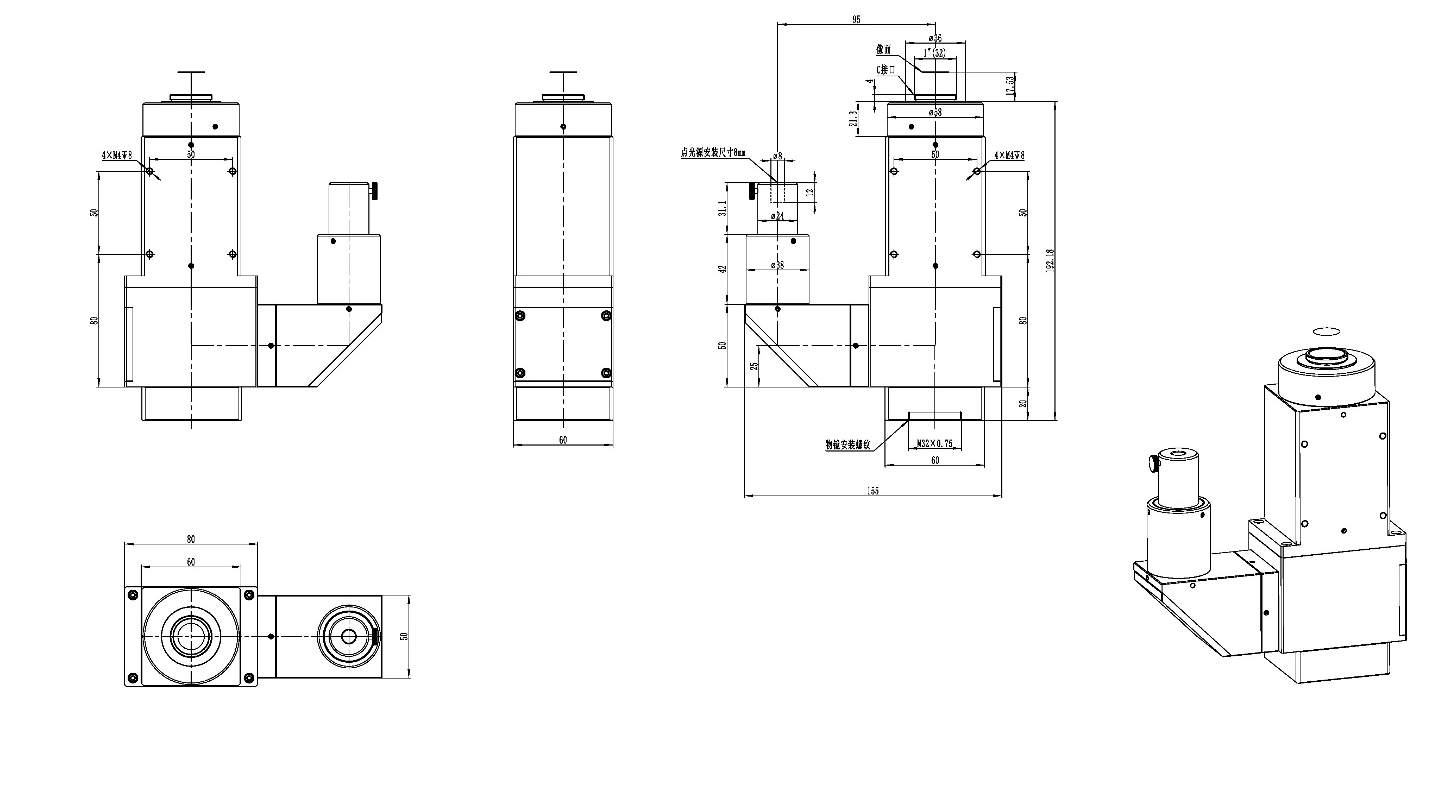

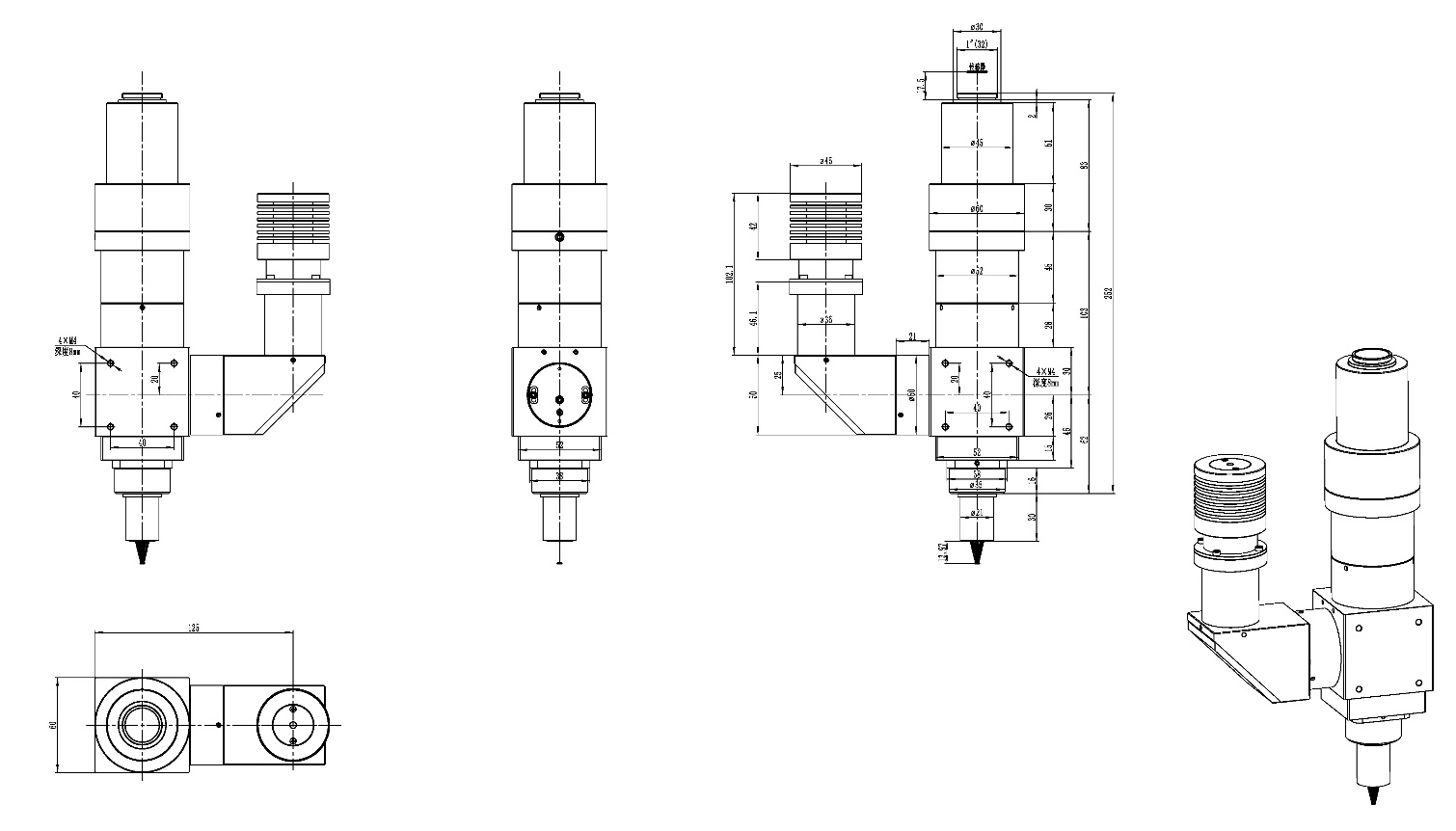

Optiktubus-Spezifikationsparameter

Produktmodell Tubusfokallänge Bildgröße Spektralbereich Kameraanschluss Beleuchtungsart Lichtquelle
BSM-T180VA/BSM-T090VA 180 mm / 90 mm 24 mm (180 mm Tubuslinse) 900–1700 nm C-Mount Koaxiales Auflicht-Köhler-Beleuchtung 1550/1400/1300/1200 nm LED
BSM-T100VA 100 mm 33 mm (200 mm Tubuslinse) 900–1700 nm C-Mount Koaxiales Auflicht-Köhler-Beleuchtung 1550/1400/1300/1200 nm LED

Objektiv-Parametertabelle

Produktmodell Numerische Apertur (NA) Arbeitsabstand (WD) Fokallänge Auflösung Schärfentiefe Sehfeldzahl (FN) Gewicht
M Plan Apo NIR 5X 0.14 37,5 mm 40 mm 2,0 µm 14 µm 24 mm 220 g
M Plan Apo NIR 10X 0.26 30,5 mm 20 mm 1,1 µm 4,1 µm 24 mm 250 g
M Plan Apo NIR 20X 0.4 20 mm 10 mm 0,7 µm 1,7 µm 24 mm 300 g
M Plan Apo NIR 50X 0.42 17 mm 4 mm 0,7 µm 1,6 µm 24 mm 315 g
M Plan Apo NIR 50X HR 0.65 10 mm 4 mm 0,4 µm 0,7 µm 24 mm 450 g

SWIR-Kamera-Optionsparameter

Produktmodell Sensor Pixelgröße Signal-Rausch-Verhältnis (SNR) Schnittstelle Bildrate (FPS) Belichtungszeit Abmessungen
SWIR5000KMA 5.0M IMX992(M,GS) 1/1.4'' (8,94×7,09) 3,45×3,45 µm 51,5 dB / 48,5 dB USB3 61,9 bei 2560×2048 / 135,7 bei 1280×1024 15 µs – 60 s 80 mm
SWIR3000KMA 3.0M IMX993(M,GS) 1/1.8'' (7,07×5,3) 3,45×3,45 µm 51,5 dB / 48,5 dB USB3 93 bei 2048×1536 / 176 bei 1024×768 15 µs – 60 s 80 mm
SWIR1300KMA 1.3M IMX990(M,GS) 1/2'' (6,40×5,12) 5×5 µm 58,7 dB / 52,6 dB USB3 200 bei 1280×1024 / 392 bei 640×512 15 µs – 60 s 80 mm
SSWIR330KMA 0.33M IMX991(M,GS) 1/4'' (3,20×2,56) 5×5 µm 58,7 dB / 52,6 dB USB3 400 bei 640×512 / 753 bei 320×256 15 µs – 60 s 80 mm

Systemkonfigurationslösung

Flexible Kombination von Hardware- und Softwaremodulen nach Anwendungsanforderungen

Dimension Schlüsselkonfiguration Technische Highlights Kundennutzen
Bildgebungshardware • ToupCam X-Serie: IMX415/IMX571 etc. BSI CMOS, max. 45 MP, USB 3.0/HDMI 60 fps 4K
• HCAM/PUM tragbares Modul: UVC Plug & Play, eingebautes 8-LED-Ringlicht
• Niedriges Ausleserauschen & 66 dB+ Dynamikumfang
• Rolling Shutter + Global Shutter-Optionen
Realistische Farbwiedergabe, hoher Kontrast; erfüllt Hochgeschwindigkeits-AOI, schwache Fluoreszenzsignale und weitere Anwendungen
Zoom-Optik • MZO-Serie (0,25×–8×): 20× Zoomverhältnis, NA 0,12, 174 mm langer Arbeitsabstand
• ZOPE All-in-One: eingebaute 8 LED & USB-Kamera, parfokaler linearer Zoom
Doppelter paralleler Strahlengang, beugungsbegrenzte MTF, geringe Verzeichnung Zoomen ohne Nachfokussierung erforderlich, direkt vom Millimeter- zum Mikrometerbereich
Beleuchtungssystem • TZM0756DRL 65/85 mm LED-Ringlicht: PWM-Helligkeit stufenlos einstellbar
• TZM0756CL koaxiales Licht + Punktlichtquelle
• AALRL-200 großes Ringlicht: 300 mm gleichmäßiges Sichtfeld
Mehrkanal/polarisiert/koaxiales Mischlicht; LED-Winkel 30° einstellbar Löst Probleme wie PCB-Lötstellenblendung, Wafer-Kratzer, transparente Dünnschichtinspektion
Mechanische Plattform • TPS-600 Grob-/Feinstativ (5 kg Tragfähigkeit)
• TPS-300 Präzisionsfeineinstellung 2 µm Schritt
• Motorisierte Z- & XY-Plattform (optional)
Eloxiertes Aluminium Klasse II Luftfahrtlegierung, Kugellager-Linearführung Langzeit 24×7 stabile Positionierung, unterstützt Autofokus und Array-Scanning
Software & Algorithmen • ToupView: Echtzeitmessung/Annotation, Tiefenschärfensynthese, HDR, Polarisationsauflösung
• SDK/API: Windows/macOS/Linux/Android
• KI-Modul: Fehlerklassifizierung, Größentoleranzbestimmung
Sekundärentwicklung + PLC/Roboter-Schnittstellenprotokoll Schnelle Integration in MES/SPC-Qualitätssystem, unterstützt Edge-Computing und Cloud-Synchronisation

Systemvorteile

Fünf Kernvorteile für eine professionelle Mikroskop-Bildgebungsplattform

Komplettes Ökosystem, schlüsselfertige Lieferung

Kamera, Objektiv, Beleuchtung, Halterung, Software – alles aus eigener Entwicklung. Keine Mehrfachbeschaffung erforderlich, Plug & Play spart 60 % Integrationszeit.

Hohe Auflösung + große Schärfentiefe

45 MP Ultra-HD CMOS + Tiefenschärfensynthese-Algorithmus, erreicht mikrometerklare Bilder in 30 mm Sichtfeld.

Multispektral & Low-Light-Bildgebung

Unterstützt Weißlicht/Nahinfrarot/Polarisationskombination mit koaxialem & Ringlicht-Synchronschaltung; zeigt Texturdetails selbst bei 0,05 lux.

Flexible Erweiterung, Investitionsschutz

Standard C-Mount & GigE Vision/USB3 Vision Protokoll, spätere Upgrades für KI-Module, automatische Objektträger und Mehrkamera-Synchronisation ohne Hauptkörpertausch.

Branchenübergreifende Anwendungsfälle

  • Halbleiter: Bumping, Kratzer, Bond-Draht-Fehler AOI
  • FPC/PCB: Lötpastenhöhe, Lötstellen-Rückstandsprüfung
  • Neue Energien: Lithium-Separator-Porengröße, Elektrodenbeschichtungs-Uniformität
  • Biowissenschaften: Gewebeschnitte, Entomologie, Pflanzen-Lebendbeobachtung
  • Bildung & Ausbildung: Hochschul-Materialkurse virtuelle Experimente, STEAM-Maker-Kurse

Anwendungsfälle

Erfolgreiche Implementierungserfahrungen in mehreren Branchen

Halbleiterprüfung

Automatische optische Inspektion von Bumping, Kratzern, Bond-Draht-Fehlern

Halbleiterproduktion
PCB-Prüfung

Hochpräzise Prüfung von Lötpastenhöhe und Lötstellen-Rückständen

FPC/PCB-Qualitätsprüfung
Neue Energieprüfung

Analyse von Lithium-Separator-Porengröße und Elektrodenbeschichtungs-Uniformität

Neue Energiematerialien
Biowissenschaften

Gewebeschnitte und dynamische Lebendzellbeobachtung

Biowissenschaftliche Forschung
