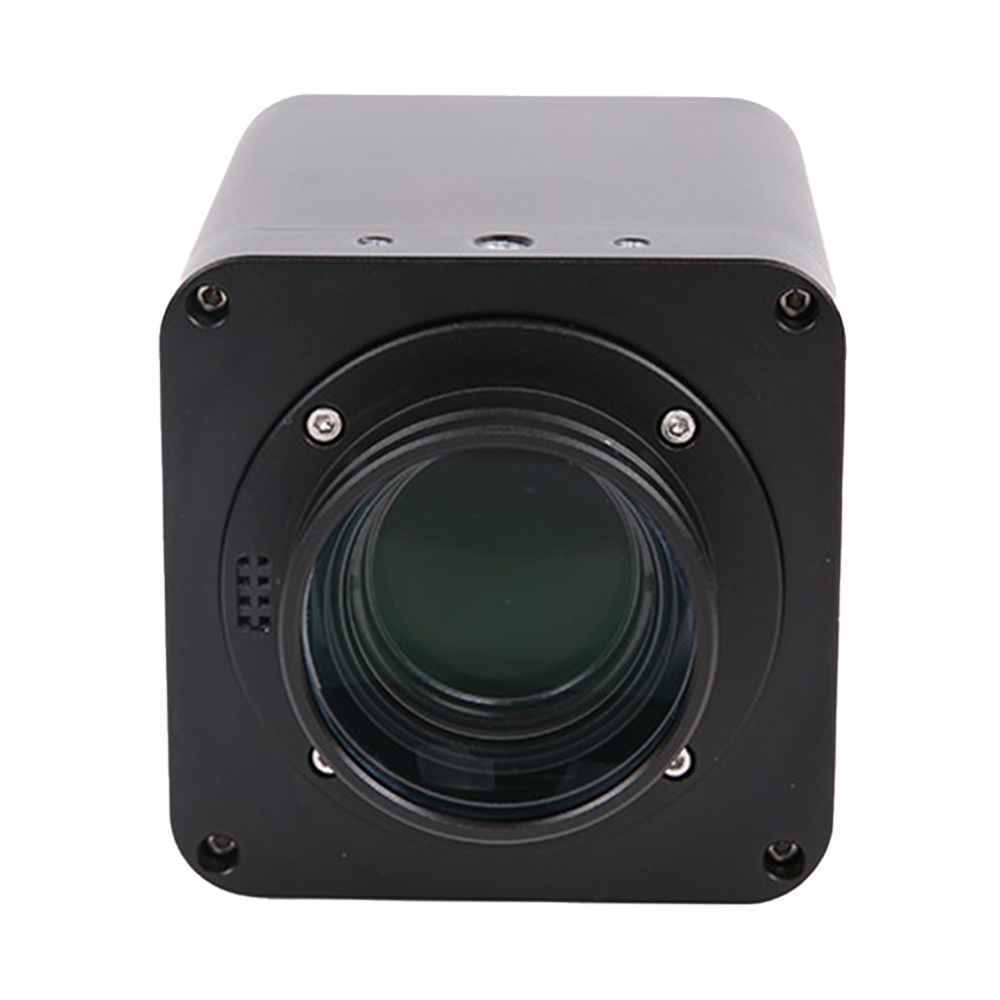

AFDM101 (eingestellt) C-Mount CMOS-Autofokus-Kamera
Produktüberblick
AFDM101 (eingestellt) ist ein Einstiegsmodell der Autofokus-Reihe. Der Sensor Sony IMX462LQR-C liefert klare 1080p-Aufnahmen, 18-fach (0,0218× – 0,392×) optischer Zoom ermöglicht flexible Vergrößerungswechsel, der Standard-Arbeitsabstand beträgt 205 – 255 mm (Standard 250 mm), unterstützt 1080p@60 fps HDMI-Ausgabe sowie SD-Kartenspeicherung – ideal für Unterricht und Routineinspektionen.
Produktmerkmale
- Autofokus (Genauigkeit 0,01 mm)
- Wählbarer Autofokusbereich
- Bildmessung
- Automatische Kantenerkennung
- Automatische Messung
Technische Daten
AFDM101 (eingestellt) Spezifikationen
| Schlüsselparameter | |
| Produktmodell | AFDM101 (eingestellt) |
| Produktserie | C-Mount CMOS-Autofokus-Kamera |
| Sensor | |
| Sensorbezeichnung | Sony IMX462LQR-C |
| Sensorgröße | 1/2.8" (5.57×3.13mm) |
| Diagonale | 6.3mm |
| Pixelgröße | 2.9μm × 2.9μm |
| Auflösung | 2MP (1920×1080) |
| Optik | |
| Optischer Zoom | 18-fach (0,0218× – 0,392×) |
| Arbeitsabstand | 205 – 255 mm (Standard 250 mm) |
| Sichtfeld | Niedrige Vergrößerung: 200×112,5 mm, Hohe Vergrößerung: 10×5,6 mm |
| Autofokus | Unterstützt |
| Ausgänge & Speicher | |
| Videoausgänge | HDMI1.4, USB2.0 |
| Bildrate | HDMI: 60fps@1920×1080 |
| Speicher | SD-Karte |
| Software | XFCamView |
| Umgebung | |
| Betriebstemperatur | -10°C ~ +50°C |
| Lagertemperatur | -20°C ~ +60°C |
| Betriebsfeuchte | 30~80%RH |
| Zertifizierungen | CE, FCC, RoHS |
Anwendungsszenarien
Typische Einsatzfelder, in denen die AFDM101-Serie eingesetzt wurde.
Unterricht & Training
Live-Demonstrationen im Klassenraum sowie praxisorientierte Schulungen.
Werkstatt-Inspektion
Schnelle Sichtkontrolle von Leiterplatten, Baugruppen und Mechanikteilen.
Biologie & Umwelt
Beobachtung von Pflanzengewebe, Insekten oder Mineralproben in 1080p.
Systemintegration
Kompakte Kameraeinheit für einfache HDMI-/USB-Integrationen.
Auswahlhinweise & Nachfolger
Empfehlungen für Anwender, die von der AFDM101-Serie migrieren.
Höhere Auflösung
Bedienung direkt am Gerät
Mehr Schnittstellen & Automatisierung
Einstieg mit aktuellem Support
Empfohlene Alternativen
| Anwendungsanforderung | Empfohlenes Modell | Hauptvorteile | Typische Szenarien |
|---|---|---|---|
| Didaktische Präsentationen | TAFDM412 | Touchdisplay, HDMI/USB/LAN, integrierte Software | Labortraining, On-Site-Schulungen |
| Präzisionsinspektion | AFDM411A | 4K-Ausgabe, größerer Arbeitsabstand, Autofokus | Leiterplatten- und Komponentenprüfung |
| Große Werkstücke | AFDM512B | Arbeitsabstand bis 640 mm, 4K/60 fps | Mechanische Baugruppen, Gehäuseinspektion |
| Budgetfreundlicher Einstieg | AFDM411E | Aktuelle Plattform, längerer Supportzeitraum | Allgemeine Sichtprüfung, Bildungseinrichtungen |
AFDM101 (eingestellt) Produktbroschüre
PDF-Format mit technischen Daten, Abmessungen und Bedienhinweisen.
Software-Downloads
Professionelle Bildgebungssoftware XCamView / ToupView / ToupLite.
3D-Modell-Datei
STEP-Format zur Planung von Halterungen und Integrationen.
Produkteigenschaften
20-facher stufenloser Zoom
- Motorisierter, stufenloser optischer Zoom 0,028×–0,56×
- Optik mit 5 Gruppen und 16 hochwertigen Linsenelementen
- Niedrige Vergrößerung: 200×112,5 mm Sichtfeld
- Hohe Vergrößerung: 10×5,6 mm Sichtfeld
- Sanfter Zoom mit klaren und stabilen Bildern
Intelligentes Fokussiersystem
- Automatischer und manueller Fokusmodus
- Standard-Arbeitsabstand 192 mm
- Fokusbereich 150–195 mm
- Schnelles und präzises Fokussieren
- Ein-Knopf-Fokus
Hochauflösende Bildgebung
- Sony IMX462 CMOS-Sensor
- Flüssige Ausgabe mit 1080p@60 fps
- 2 MP Auflösung in hoher Qualität
- Ausgezeichnete Farbwiedergabe
- Niedriges Rauschen und hohe Bildqualität
Messsoftware
- Integrierte XFCamView-Software
- Mausgesteuerte Benutzeroberfläche
- Funktionen zur Maßprüfung
- Bildbearbeitungswerkzeuge
- Export von Messdaten
Lokale Speicherung
- Unterstützt SD-Kartenspeicherung
- 1080p-Bildaufnahme
- Videoaufzeichnung im ASF-Format
- Live-Vorschau und Wiedergabe
- Komfortable Dateiverwaltung

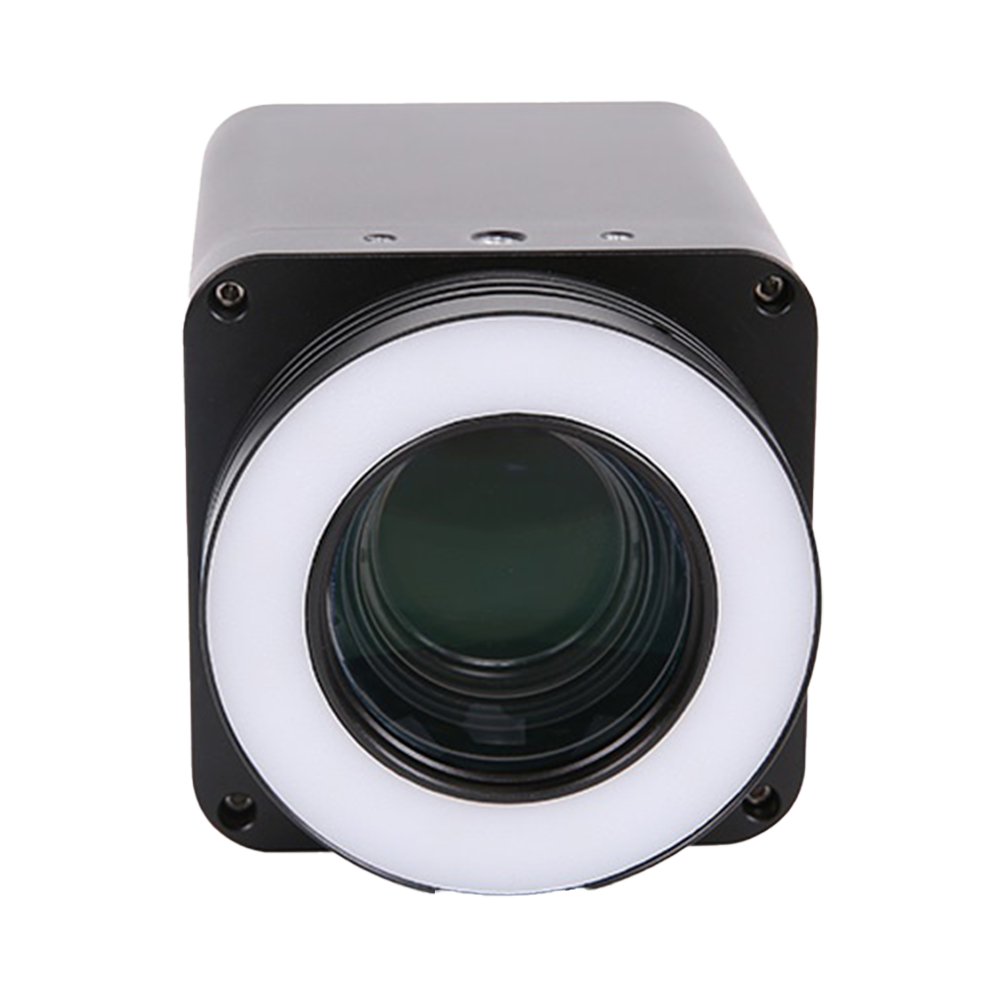

LED-Beleuchtung
- LED-Ringlicht mit magnetischer Kopfhalterung
- Helligkeit einstellbar
- Direkt über die Kamera steuerbar
- Gleichmäßige Ausleuchtung
- Niedriger Energieverbrauch und lange Lebensdauer
Anwendungsbereiche
Typische Einsatzszenarien der AFDM101-Serie in verschiedenen Branchen
Aus- und Weiterbildung
Biologischer Laborunterricht
Mikroskopische Demonstrationen
Praktische Übungen für Studierende
Industrielle Prüfung
Prüfung von Leiterplatten
Visuelle Bauteilkontrolle
Qualitätssicherung von Produkten
Biomedizin
Zellbeobachtung
Analyse von Gewebeschnitten
Kontrolle von Präparaten
Materialanalyse
Metallographische Gefügeanalyse
Oberflächenprüfung von Materialien
Bruch- und Schadensanalyse
Technische Daten
| Bildsensor | Modell | Sony IMX462LQR-C |
|---|---|---|
| Abmessungen | 1/2.8" (5,57×3,13 mm) | |
| Auflösung | 2 MP (1920×1080) | |
| Pixelgröße | 2,9 µm × 2,9 µm | |
| Verschlusstyp | Rolling Shutter | |
| Optisches System | Optischer Zoom | 20-fach (0,028×–0,56×) |
| Arbeitsabstand | 150–195 mm (Standard 192 mm) | |
| Sichtfeldbereich | 200×112,5 mm bis 10×5,6 mm | |
| Ausgabe | Videoausgabe | HDMI 1080p@60 fps |

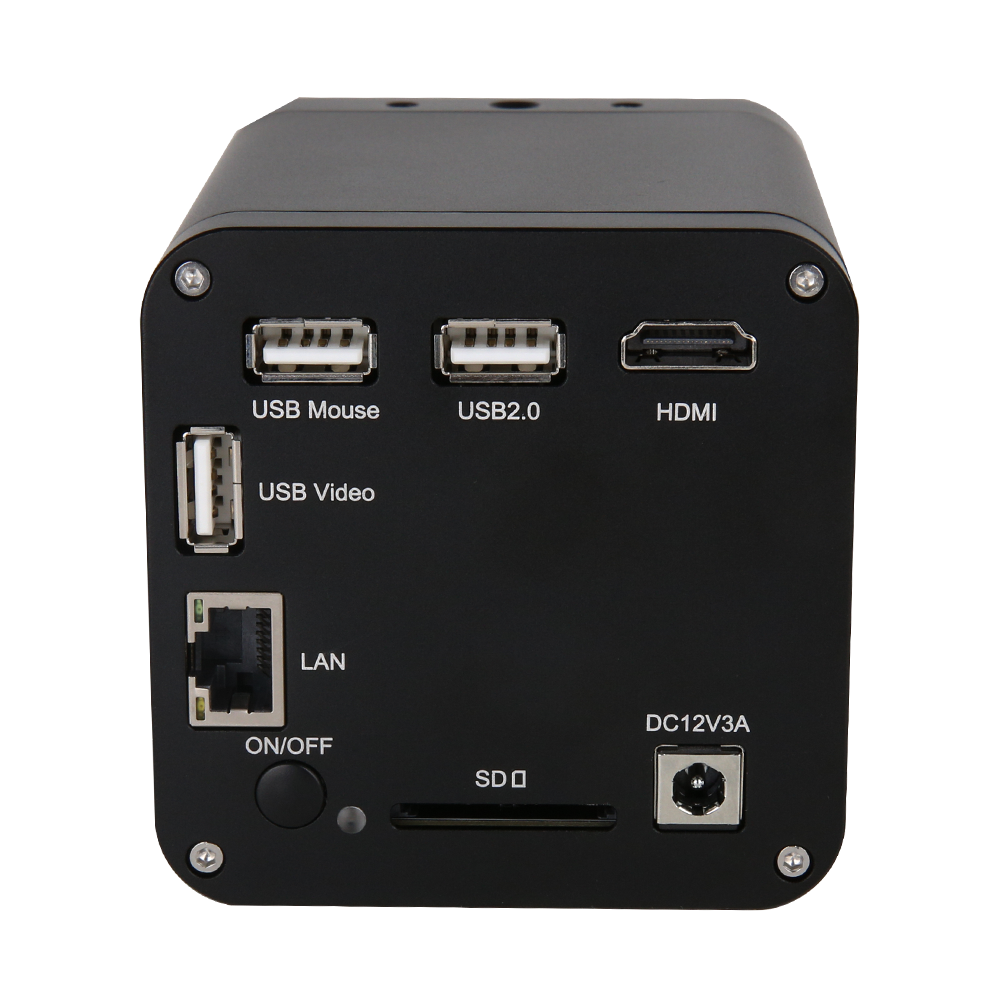

| Schnittstellen | HDMI 1.4, USB 2.0 | |
| Speicherfunktion | Speichermedium | SD-Karte |
| Dateiformate | Bilder: JPEG, Videos: ASF | |
| Physikalische Daten | Abmessungen | 80 × 80 × 122 mm |
| Gewicht | 0,75 kg | |
| Stromversorgung | DC 12 V / 3 A | |
| Umgebungsbedingungen | Betriebstemperatur | -10 °C bis +50 °C |
| Betriebsfeuchte | 30–80 % rF |
Produktvorteile
Hohes Preis-Leistungs-Verhältnis
Einstiegspreis
Professionelle Funktionen
Einfache Bedienung
Maussteuerung
Benutzerfreundliche Oberfläche
Großes Sichtfeld
20-facher stufenloser Zoom
Weites Beobachtungsfeld
Stabil und zuverlässig
Bewährtes System
Breit im Einsatz erprobt
