X7FCAM4K16MPA_EFL HDMI/Wi-Fi/USB Mehrfachausgabe C-Mount CMOS-Autofokus-Kamera
X7FCAM4K16MPA_EFL nutzt den Sensor Sony IMX283(C), liefert 16-MP-Bilder und 4K-Videos und steuert Canon-EF-Objektive elektronisch in Blende und Fokus.
Zentrale Highlights
- Sony Sony IMX283(C) Sensor mit 16MP (5440×3060) liefert weites Sichtfeld und feinste Details.
- HDMI / USB 3.0 / HDMI / USB3.0 / LAN liefern parallele Ausgabe für Vor-Ort- und Remote-Workflows.
- Unterstützt Autofokus, Blendensteuerung und Brennweiten-Auslesen an Canon-EF-Objektiven.
- Integriertes Live-Focus-Stacking, Verzeichnungskorrektur und RAW-Ausgabe.
- Lokale Speicherung auf SD-Karte oder USB-Speicher mit optionalem automatischem Server-Upload.
- Sprachsteuerung, automatische Kantenerkennung und Messfunktionen auf KI-Basis beschleunigen den Betrieb.
Produktdetails
X7FCAM4K16MPA_EFL Technische Spezifikation
| Basisinformationen | |
| Produktmodell | X7FCAM4K16MPA_EFL |
| Zugehörige Serie | HDMI/Wi-Fi/USB Mehrfachausgabe C-Mount CMOS-Autofokus-Kamera |
| Autofokus | Unterstützt |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX283(C) |
| Sensorgröße | 1/1.1" (13.06×7.3mm) |
| Pixelgröße | 2.4μm × 2.4μm |
| Maximale Auflösung | 16MP (5440×3060) |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Ausgabe & Leistung | |
| Ausgangsschnittstellen | HDMI / USB3.0 / LAN |
| Bildrate | 30fps@5440×3060 |
| Speicherunterstützung | SD-Karte / USB-Stick |
| Softwareunterstützung | XCamView / ToupView / ToupLite |
| Stromversorgung | DC 12V/2A |
| Mechanik & Umwelt | |
| Abmessungen | 80 × 80 × 122 mm |
| Gewicht | 80 × 80 × 122 mm |
| Betriebstemperatur | -10°C ~ +50°C |
| Lagertemperatur | |
| Betriebsfeuchte | |
| Lagerfeuchte | |
| Kompatibilität & Zertifizierungen | |
| Betriebssysteme | Windows / Linux / macOS / Android / iOS |
| Zertifizierungen | CE / FCC / RoHS |
X7FCAM4K16MPA_EFL verfügt über eine integrierte ARM-Bedienoberfläche, mit der Fokus, Blende und Belichtung direkt am HDMI-Ausgang gesteuert werden; Focus-Stacking, Verzeichnungskorrektur und Live-Stitching sind ebenfalls eingebettet.
Funktionale Highlights
- Objektivverzeichnungskorrektur und Konjugationskalibrierung sichern geometrische Präzision.
- Echtzeit-WDR und 3D-Rauschminderung vereinen Details in Dunkelbereichen und helle Strukturen.
- Vierfach-Bildvergleich für Standbilder und Live-Video erleichtert Vorher/Nachher-Bewertungen.
- Sprachgesteuerte Foto-, Video- und Freeze-Befehle ermöglichen Handschuhbetrieb.
Anschlussoptionen
4K-HDMI-Direktanzeige
HDMI liefert 4K-Signale für OP-Großbildschirme oder Prüfmonitore bei einer Latenz unter 80 ms.
Gigabit-Netzwerk
Die GigE-Schnittstelle ermöglicht Remote-Vorschau, Steuerung und automatischen Upload – ideal für Telekonsultationen und Inline-Prüfungen.
USB-3.0-Datenerfassung
Via USB 3.0 zum PC lassen sich in ToupView 16-MP-Aufnahmen erstellen sowie Messungen und Annotationen durchführen.
Lokale Speicherung & Wi-Fi
SD-Karten- und USB-Speicherung plus Wi-Fi-Modul erlauben Archivierung vor Ort und mobile Ansicht.
Objektive & Fokus
- Elektronische Blenden- und Fokussteuerung für EF-Objektive plus manuelle Feinkorrektur.
- Fokus-Stacking entlang der Objektivposition erzeugt durchgehend scharfe Aufnahmen.
- Live-Anzeige der Objektivdaten erleichtert Dokumentation und reproduzierbare Einstellungen.
Bildverarbeitung
- Verzeichnungskorrektur, Zoom, Bildvergleich und Annotationstools sind integriert.
- Live-Stitching und Fokus-Stacking unterstützen die Dokumentation großflächiger Proben.
- Mehrsprachige Oberfläche (10 Sprachen) und Sprachinteraktion beschleunigen medizinische und wissenschaftliche Zusammenarbeit.
Typische Anwendungen

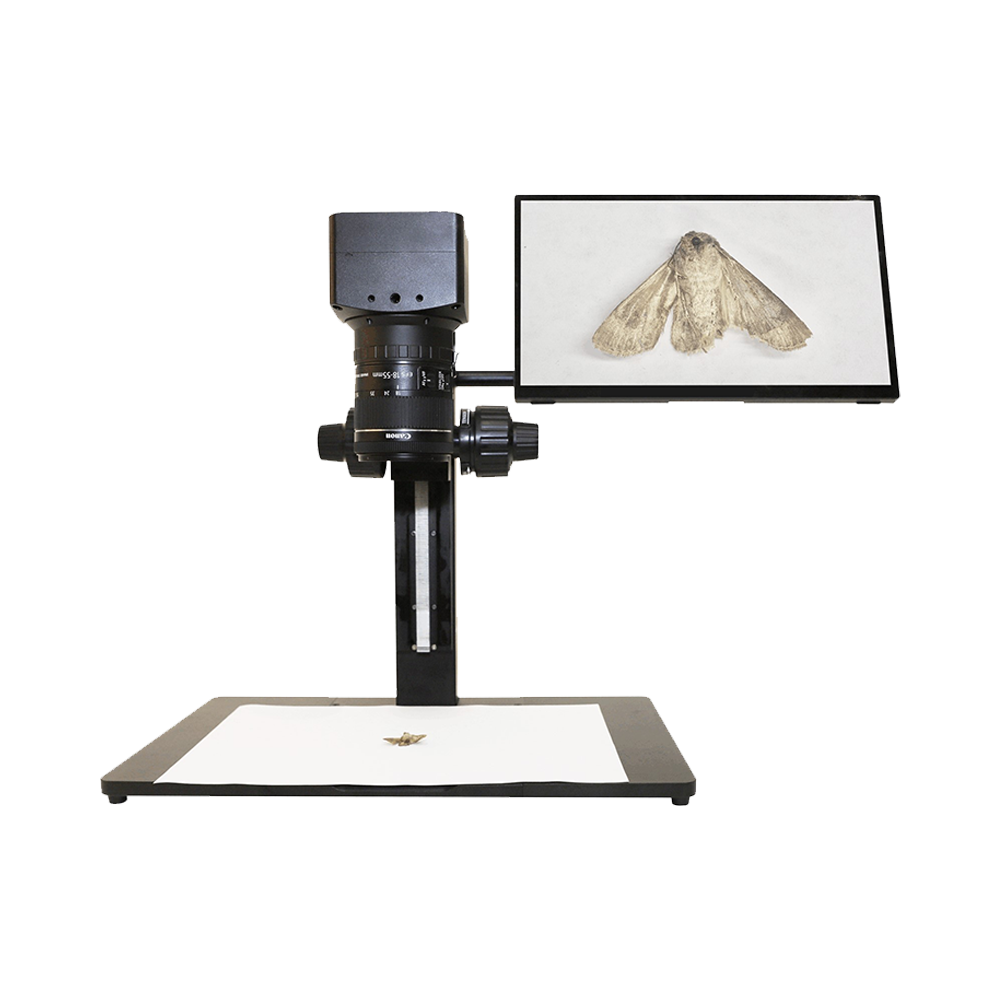

Mikroskopbildgebung
Mikroskopbildgebung
Autofokus-Anwendungen
Autofokus-Anwendungen

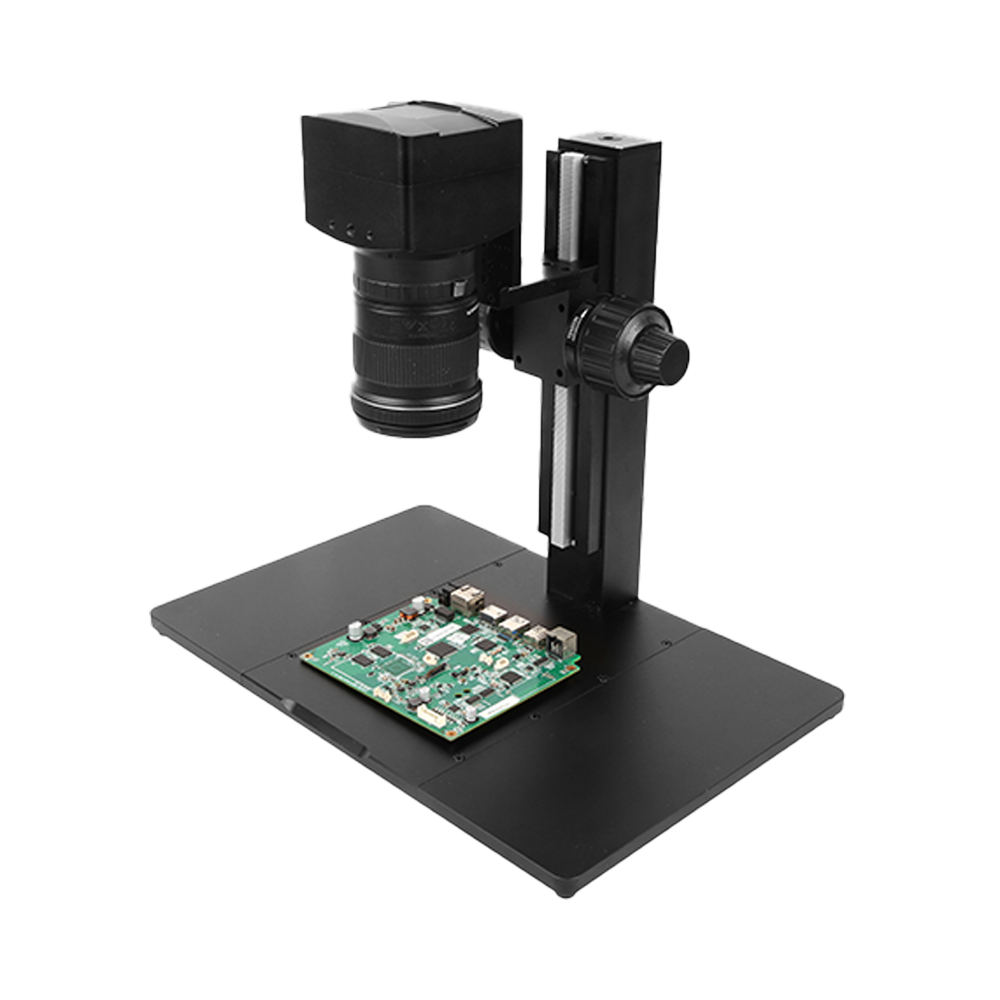

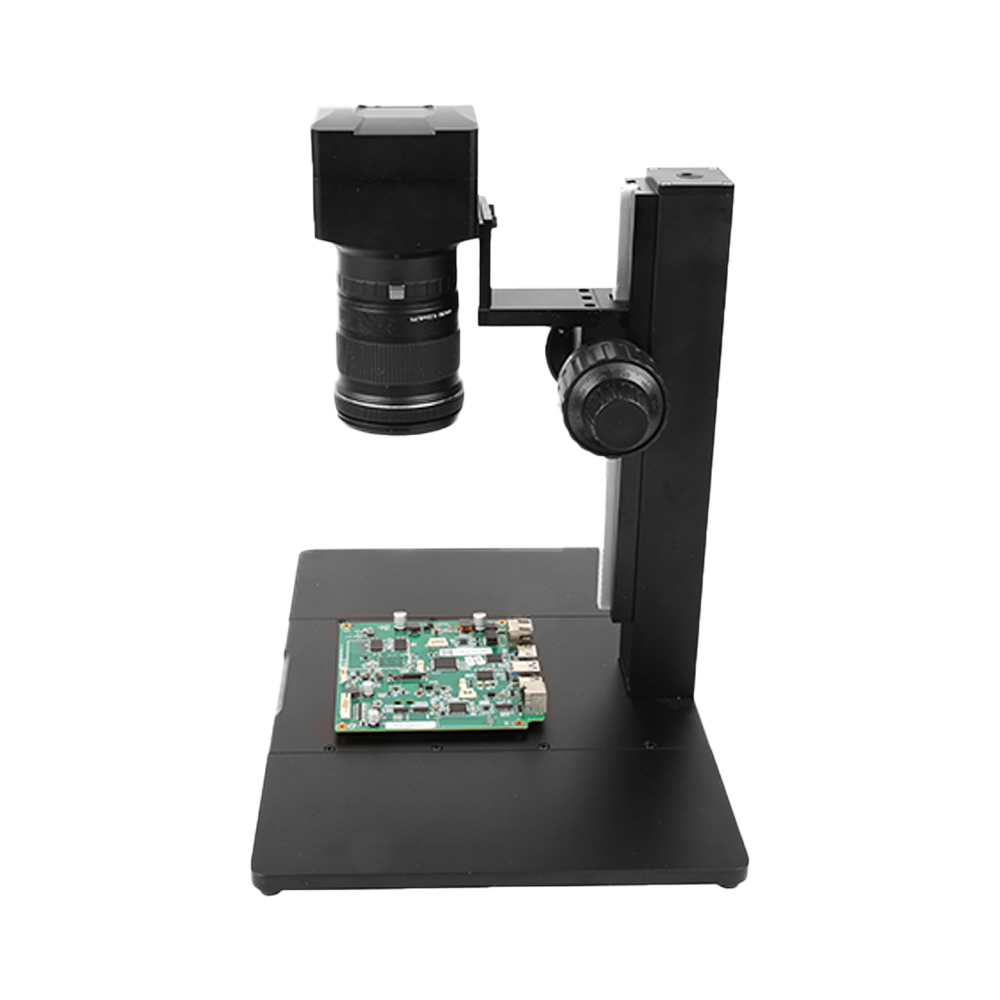

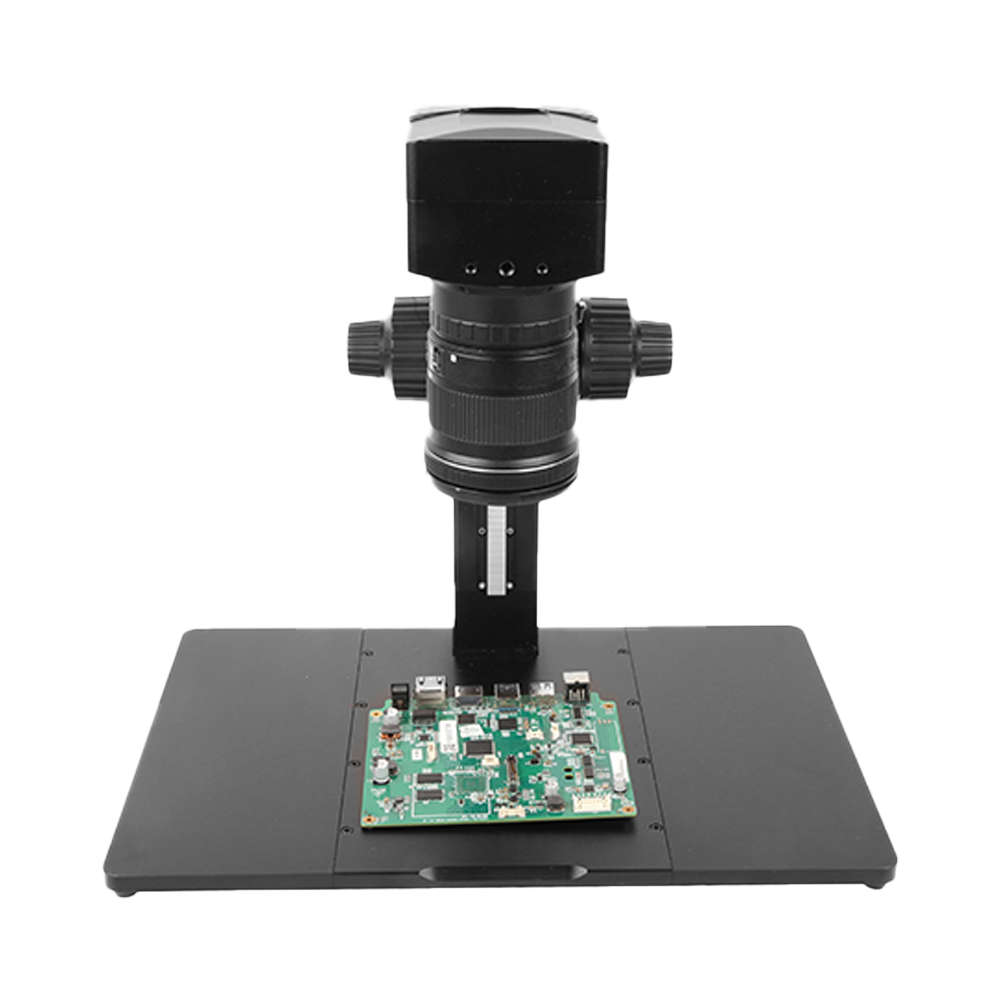

Industrielle Inspektionen
Industrielle Inspektionen
Ultrahochauflösende Bildgebung
Ultrahochauflösende Bildgebung
Erweiterungsempfehlungen
- Größere Sensorfläche und 22 MP erforderlich? Setzen Sie auf X8FCAM4K22MPA_EFL – 1,7″ Sensorfläche für weites Sichtfeld und hohe Auflösung.
- Benötigen Sie 4K60 mit geringer Latenz und C-Mount? X5FCAM4K bietet C-Mount sowie 4K60-HDMI-Ausgabe für Mikroskopie und Inline-Prüfung.
- Kompakte Integration gefragt? XFCAMTOP_MINI kommt mit kleinerem Formfaktor für platzkritische Anlagen.
X7FCAM4K16MPA_EFL Produktbroschüre
PDF mit Informationen zu EF-Objektivkompatibilität, Schnittstellen-Topologie und Software-Workflows.
Software & SDK
Laden Sie XCamView, ToupView sowie das Netzwerk-SDK herunter.
Beratung zur Objektivadaption
Erhalten Sie EF-Kompatibilitätslisten sowie medizinische und industrielle Referenzprojekte.
Objektivkompatibilität
X7FCAM4K16MPA_EFL Kamera lässt sich mit allen unterstützten EF-Bajonettobjektiven kombinieren. Nach korrekter Montage werden Brennweite, Blende und Fokusinformationen ausgelesen und Blende sowie Fokus können motorisch gesteuert werden.
Theoretisch unterstützt die X7FCAM4K16MPA_EFL Kamera jedes EF-Bajonettobjektiv, jedoch wurden nicht alle Modelle getestet. Bei Objektiven anderer Hersteller wie Tamron oder Sigma kann es zu Einschränkungen bei der Steuerung oder zu Teilinkompatibilitäten kommen. Teilen Sie uns gewünschte Objektivmodelle mit, damit wir entsprechende Tests durchführen können.
Folgende EF-Bajonettobjektive wurden erfolgreich verifiziert:
| Objektiv | Naheinstellgrenze | Brennweitenanzeige | Blendensteuerung | Fokussteuerung | Fokus bei fixer Objektentfernung |
|---|---|---|---|---|---|
|
Canon EF-S Objektive
|
|||||
| Canon EF-S 10-18mm f/4.5-5.6 IS STM | ca. 0,22 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF-S 18-55mm f/3.5-5.6 IS STM | ca. 0,25 m | Unterstützt | Unterstützt | Unterstützt | Unterstützt |
| Canon EF-S 18-55mm f/4-5.6 IS STM | ca. 0,25 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF-S 15-85mm f/3.5-5.6 IS USM | ca. 0,35 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF-S 18-135mm f/3.5-5.6 IS USM | ca. 0,39 m | Unterstützt | Unterstützt | Unterstützt | Unterstützt |
| Canon EF-S 18-200mm f/3.5-5.6 IS | ca. 0,45 m | Unterstützt | Unterstützt | Unterstützt | — |
|
Canon EF Profi-Festbrennweiten
|
|||||
| Canon EF 24mm f/1.4L II USM | ca. 0,25 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 24mm f/2.8 IS USM | ca. 0,2 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 35mm f/1.4L II USM | ca. 0,28 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 50mm f/1.2L USM | ca. 0,45 m | Unterstützt | Unterstützt | Unterstützt | Unterstützt |
| Canon EF 50mm f/1.4 USM | ca. 0,45 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 85mm f/1.2L II USM | ca. 0,95 m | Unterstützt | Unterstützt | Unterstützt | — |
|
Canon EF Profi-Zoomobjektive
|
|||||
| Canon EF 16-35mm f/2.8L III USM | ca. 0,28 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 16-35mm f/4L IS USM | ca. 0,28 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 24-70mm f/2.8L II USM |
ca. 0,38 m
(Makromodus ca. 0,2 m)
|
Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 24-70mm f/4L IS USM |
ca. 0,38 m
(Makromodus ca. 0,2 m)
|
Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 24-105mm f/4L IS USM | ca. 0,45 m | Unterstützt | Unterstützt | Unterstützt | — |
| Canon EF 100-400mm f/4.5-5.6L IS II USM | ca. 0,98 m | Unterstützt | Unterstützt | Unterstützt | — |
|
Kompatible Objektive von Drittanbietern
|
|||||
| Sigma 150-600mm f/5-6.3 DG OS HSM|S | ca. 2,6 m | Unterstützt | Unterstützt | Unterstützt | — |

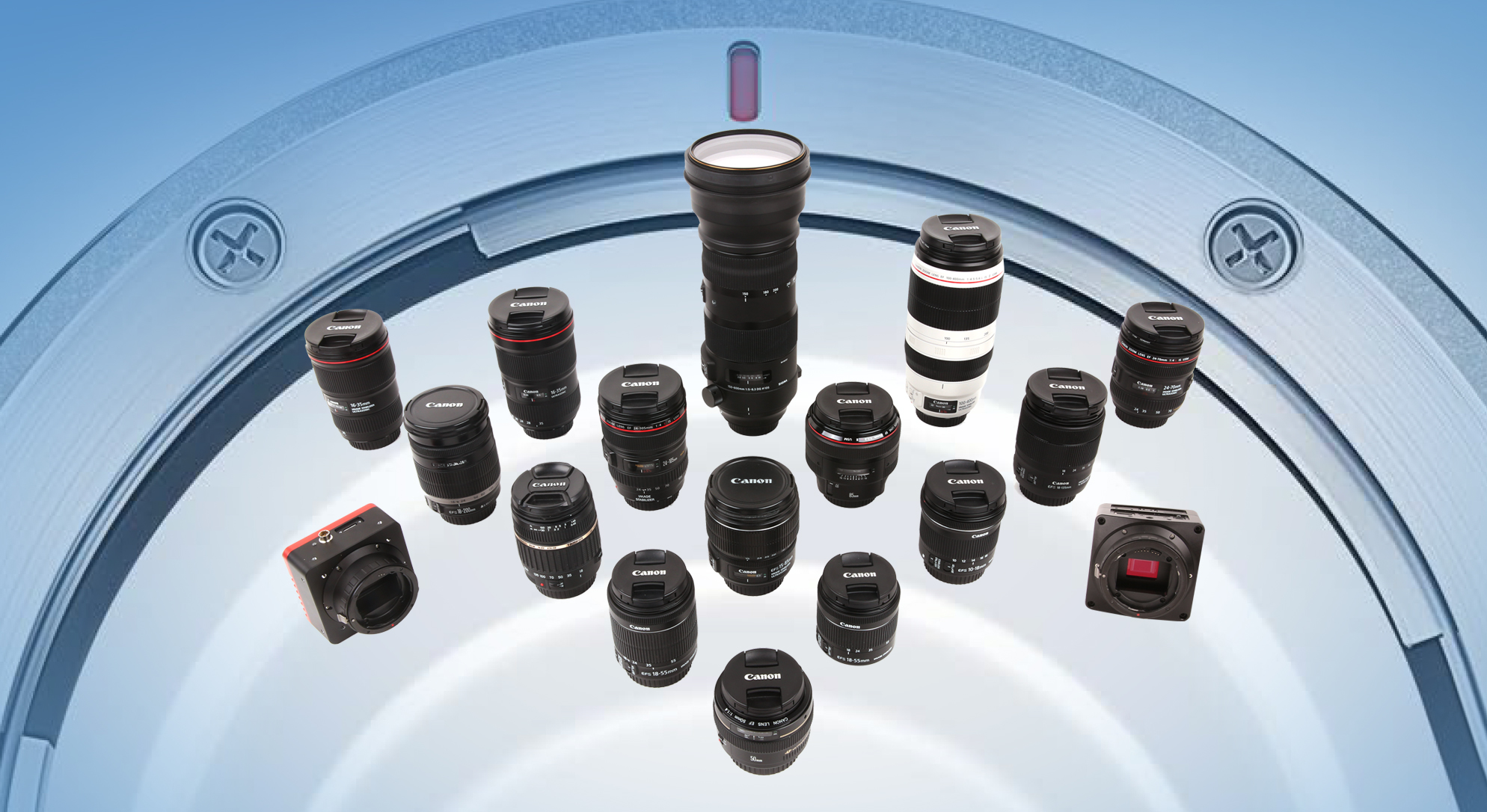

Unterstützte Canon EF Objektive
X7FCAM4K16MPA_EFL Kamera ist mit zahlreichen professionellen EF-Bajonettobjektiven vollständig kompatibel.
X7FCAM4K16MPA_EFL Multi-Interface-Kamera | Packliste #

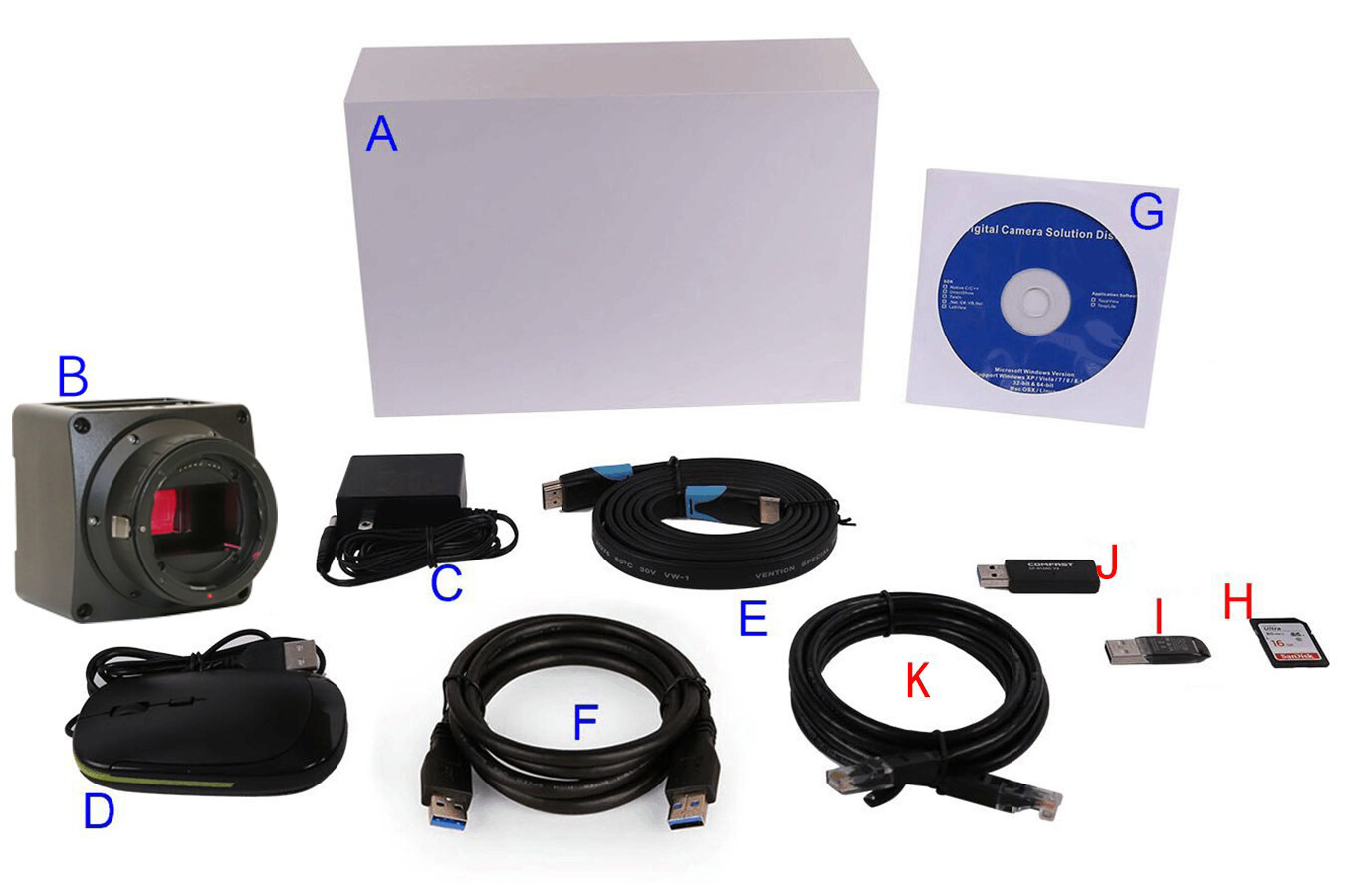

Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stk., 1,7 kg/Box)
- B X7FCAM4K16MPA_EFL Kamera ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 2 A; US POWER-12V2A (MX24Z1-1202000, US-Stecker), EU POWER-12V2A (MX24Z1-1202000, EU-Stecker)
- D USB-Maus
- E HDMI-2.0-Kabel
- F USB3.0 A-Stecker ↔ A-Stecker, vergoldet (1,5 m)
- G CD (Treiber & Anwendungen, Ø12 cm)
Optionales Zubehör
- H SD-Karte (mind. 16 GB, Class 10)
- I USB-Stick
- J USB-WLAN-Adapter (für Wi-Fi-Modus; Gehäuseform je nach Modell leicht unterschiedlich)
- K Ethernet-Kabel
- L EF-Mount-Objektiv (gängige Marken)
X7FCAM4K16MPA_EFL Multi-Interface-Kamera | Produktabmessungen #

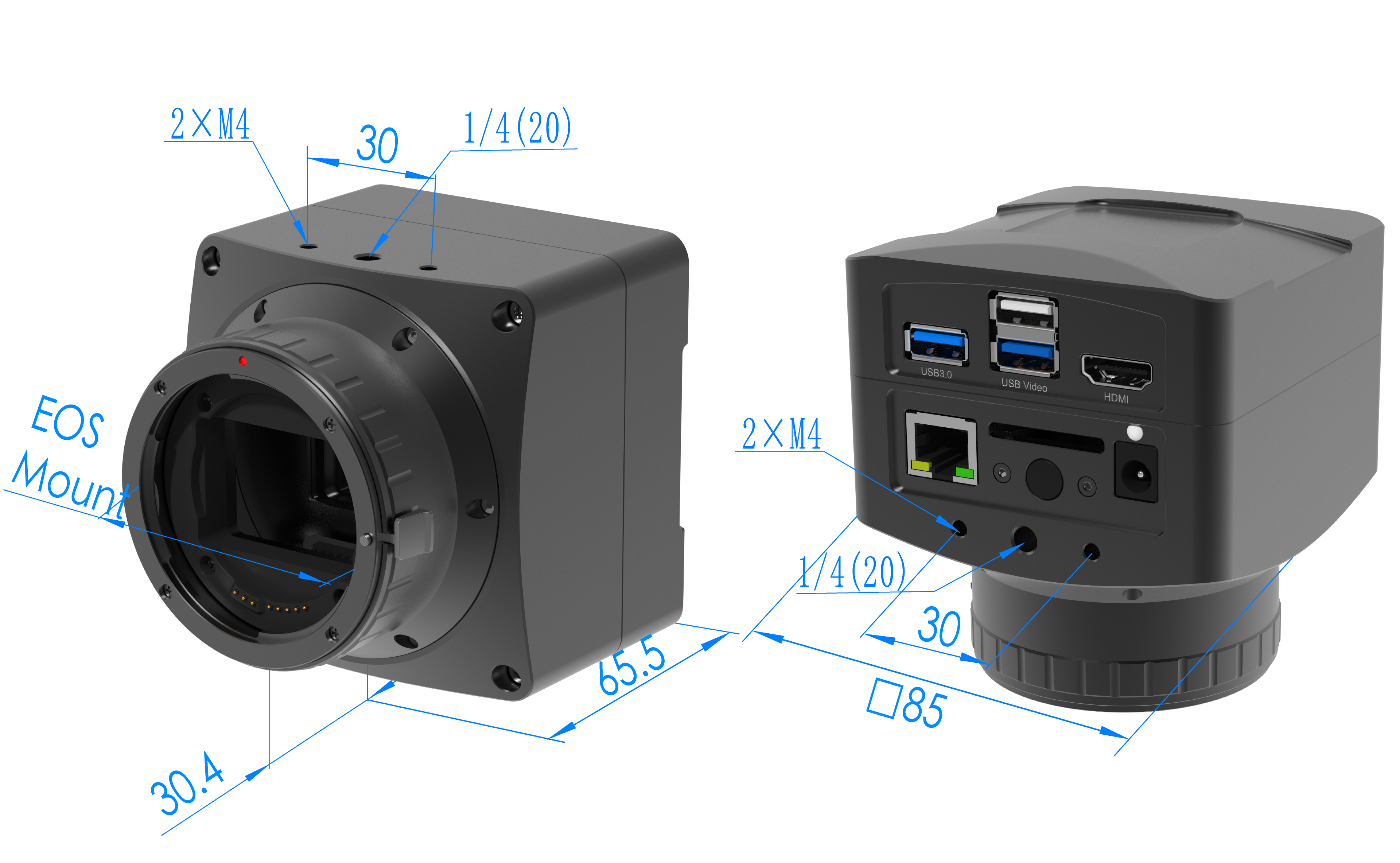

Gesamtmaße mit montiertem Objektivadapter
Gesamtmaße inkl. Objektivadapter
Bitte vor der Installation anhand der Maßzeichnung Befestigungspunkte und Schnittstellenrichtung prüfen.
Detaillierte Einführung
Die X7FCAM4K16MPA_EFL-Serie ist für anspruchsvolle medizinische, wissenschaftliche und industrielle Bildgebung konzipiert. Sie integriert den Sony IMX283 16MP Ultra-HD CMOS-Sensor und nutzt einen Canon-EF-Mount mit umfangreichen AF- und Imaging-Funktionen. HDMI, USB3.0 und Ethernet liefern synchronen Multi-Platform-Output und bedienen hohe Auflösungs- und Schnittstellenanforderungen. Depth-Stacking, Objektivverzerrungskorrektur und Bildmessung sind integriert und erleichtern die Analyse komplexer Proben in Medizindiagnostik, Augen-/Zahnmedizin, Präzisionsmontage und Forschung.
Hauptfunktionen
- 16 MP Hochauflösung, Sony IMX283 Sensor, feine Details und natürliche Farben
- HDMI, USB3.0, Ethernet Multi-Interface-Synchronausgabe für vielfältige Displays
- Autofokus, Depth-Stacking, Objektivverzerrungskorrektur u. a. intelligente Imaging-Funktionen
- Canon EF-Mount, kompatibel mit gängigen Objektiven für unterschiedliche Szenarien
- Lokale Speicherung auf SD-Karte/USB-Stick, flexible Datenverwaltung
- Kompatibel mit Windows, macOS, Linux, Android, iOS
Kernvorteile
- Echte 16 MP Ultra-HD mit herausragender Detailwiedergabe
- Reiche Schnittstellen für gleichzeitige Nutzung und Remote-Steuerung
- Intelligenter Autofokus und effizientes Depth-Stacking steigern den Workflow
- Hohe Erweiterbarkeit (EF-Mount + Multi-Platform-Output) für vielfältige Branchenanforderungen
- Industriegrade Zuverlässigkeit für Langzeitbetrieb
