XFCAM1080PHD 1080P C-Mount-Autofokus-Kamera
Produktüberblick

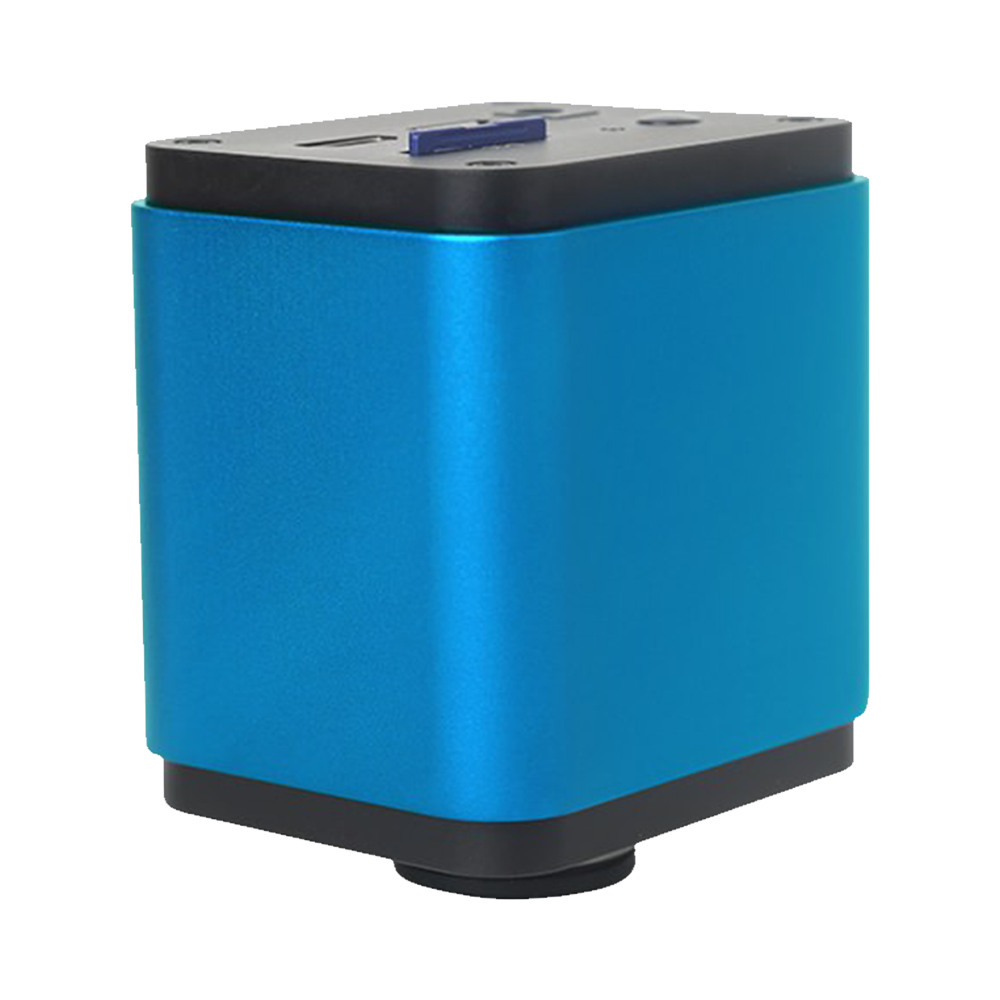

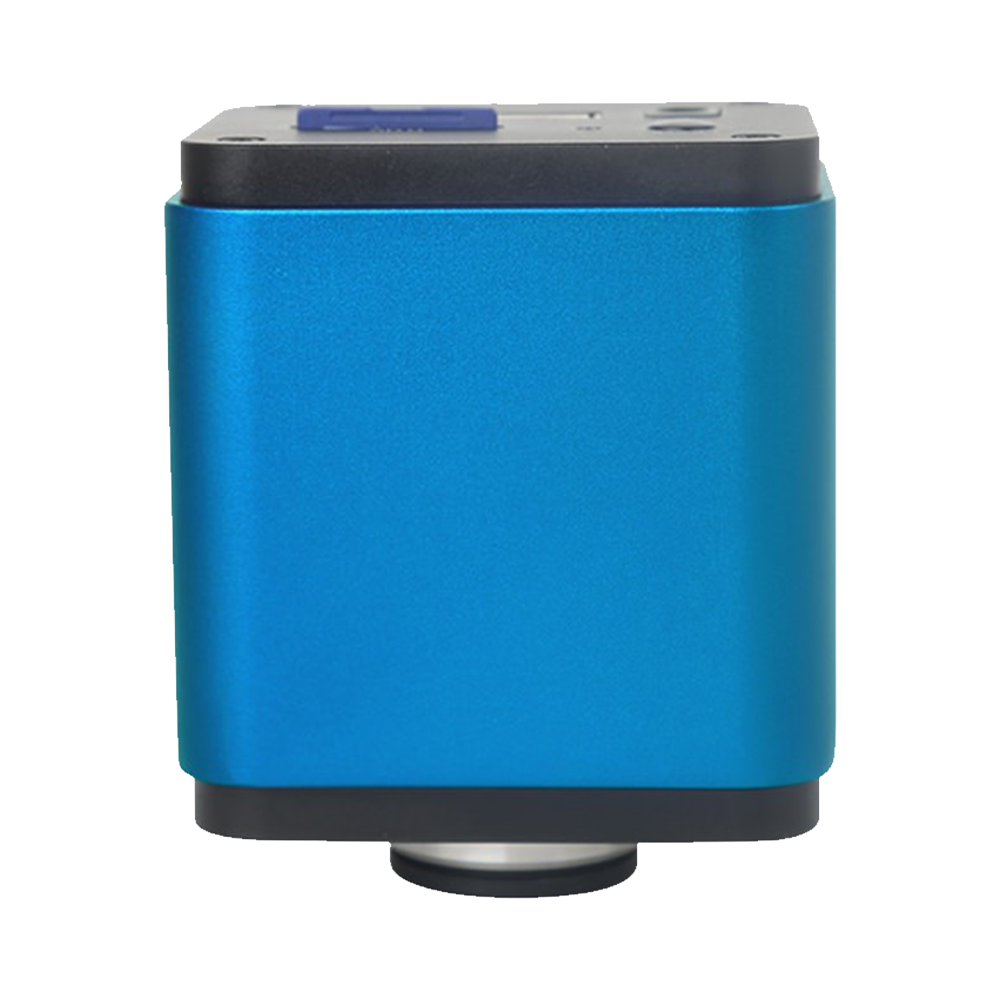

XFCAM1080PHD kombiniert 1080p HDMI-Ausgabe mit Wi-Fi-Streaming, speichert Aufnahmen direkt auf SD-Karte und liefert dank Sony IMX185(C)-Sensor klare Bilder. Der Autofokus arbeitet schnell und erlaubt zusammen mit dem motorisierten Zoom flexible Übergänge zwischen Übersicht und Detail.
Produktmerkmale
- Autofokus
- Bildmessung
- Videoaufzeichnung
- Bildvergleich
- Großer Dynamikbereich
- Mehrsprachige Menüs
- Niedrig-latenz HDMI-1080P60-Vorschau, Wi-Fi-1080P30-Vorschau
- SD-Karte speichert 1080P-Videos (ASF) und Fotos, Wiedergabe direkt im Gerät
- Integriertes XCamView: Belichtung/Verstärkung, ROI-Weißabgleich, Farbe, Schärfe, 3D-Rauschunterdrückung und Werkzeugleiste
- Ultra-Fine-Farb-Engine (bei PC-Verbindung) mit plattformübergreifendem SDK
- Beweglicher Bildsensor ermöglicht Bereichsautofokus in HDMI- und Wi-Fi-Modus
- Monolithisches CNC-Metallgehäuse, stabil und langlebig
Technische Daten
XFCAM1080PHD Spezifikationen
| Schlüsselparameter | |
| Produktmodell | XFCAM1080PHD |
| Produktlinie | 1080P C-Mount-Autofokus-Kamera |
| Sensor | |
| Sensorbezeichnung | Sony IMX185(C) |
| Sensorgröße | 1/1.9" (7.20×4.05mm) |
| Pixelgröße | 3.75μm × 3.75μm |
| Auflösung | 2MP (1920×1080) |
| Optik | |
| Objektivanschluss | C-Mount-Anschluss |
| Optischer Zoom | 3× Digital + Autofokus |
| Arbeitsabstand | |
| Autofokus | Unterstützt |
| Ausgang & Aufnahme | |
| Videoausgänge | HDMI / Wi-Fi |
| Bildrate | HDMI: 60fps@1080P; Wi-Fi: 30fps@1080P |
| Speicherunterstützung | SD-Karte |
| Netzwerk | Wi-Fi 2.4/5 GHz (optional) / USB 2.0 |
| System | |
| Unterstützte Betriebssysteme | Windows / Linux / macOS / Android / iOS |
| Software | XCamView / ToupView / ToupLite |
| Zertifizierungen | CE / FCC / RoHS |
| Umgebung | |
| Betriebstemperatur | -10°C ~ +50°C |
| Lagertemperatur | |
| Betriebsfeuchte | |
Anwendungsszenarien
Einsatzfelder für die XFCAM1080P-Serie.
Unterricht & Training
Full-HD-Ausgabe direkt auf Displays oder über Wi-Fi für Tablet-Ansichten.
Fertigung & Service
Schnelle Sichtprüfung, Vergleich vor/nach Reparatur, Dokumentation auf SD-Karte.
Remote-Zusammenarbeit
Wi-Fi-Streaming über App oder Browser unterstützt mehrere Beobachter.
Systemintegration

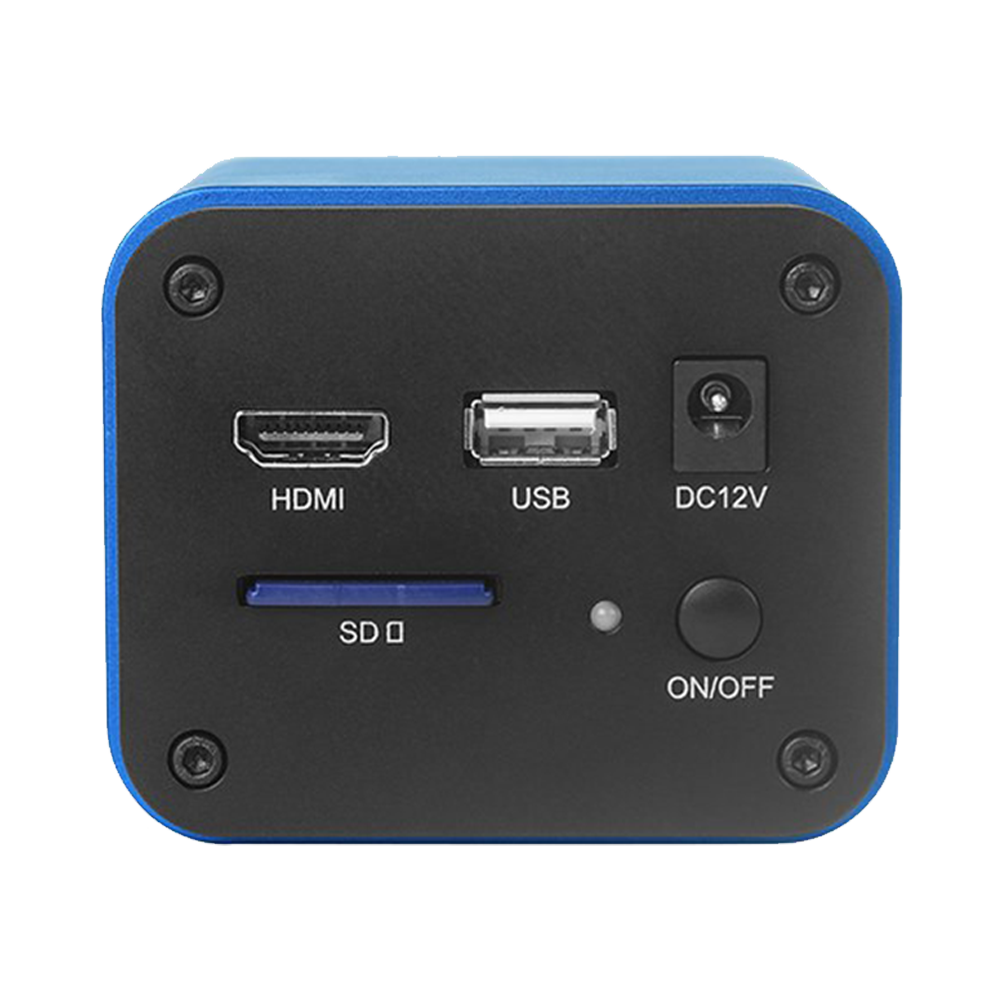

HDMI- und USB-Ausgänge erlauben einfache Einbindung in bestehende Lösungen.
Auswahlhinweise & Alternativen
Vergleich innerhalb der Serie und Empfehlungen für Erweiterungen.
Wi-Fi + HDMI parallel
5 MP Sensorvariante
Upgrade auf 4K & Netzwerk
EF-Bajonett & Großsensor
Empfohlene Konfigurationen
| Anwendungsanforderung | Empfohlenes Modell | Hauptvorteile | Typische Szenarien |
|---|---|---|---|
| Live-Unterricht | XFCAM1080PHD | HDMI + Wi-Fi gleichzeitig, SD-Aufzeichnung | Schulung, Laborübungen, Remote-Coaching |
| Inspektion & Service | XFCAM1080PHB | 5 MP Standbilder, Autofokus, schnelle HDMI-Ausgabe | Elektronik-Reparatur, Werkstatt-Reporting |
| Systemintegration | XFCAM1080PHD + USB Capture | HDMI zu Monitor, USB zur Software, Wi-Fi für mobile Ansicht | OEM-Geräte, Prüfstände, Automatisierung |
| High-End Nachfolger | AFDM512 | 4K/60 fps, Focus-Stacking, Netzwerk-Upload | Qualitätssicherung, Dokumentationszentren |
Downloads
XFCAM1080PHD Produktbroschüre
PDF mit Spezifikationen, Abmessungen, Bedienhinweisen und Zubehör.
Software-Downloads
XCamView / ToupView / ToupLite für Windows, macOS, Android und iOS.
3D-Modell-Datei
STEP-Datei zur Planung von Halterungen und Integration.

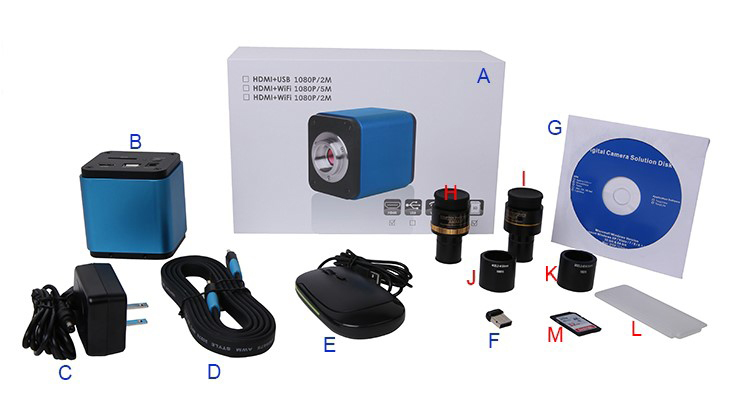

XFCAM1080PHB/PHD Multi-Interface-Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: L 25,5 cm × B 17,0 cm × H 9,0 cm (1 Stk., 1,43 kg/Box)
- B XFCAM1080PHB/PHD Kamera ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz, Ausgang DC 12 V 1 A; US-Standard GS12U12-P1I (UL/CUL/BSMI/CB/FCC), EU-Standard GS12E12-P1I (TUV(GS)/CB/CE/RoHS); EMI: EN55022, EN61204-3, EN61000-3-2/-3, FCC Part 15B, BSMI CNS14338; EMS: EN61000-4-2/3/4/5/6/8/11, EN61204-3 Klasse A
- D HDMI-Kabel
- E USB-Maus
- F USB-WLAN-Adapter
- G CD (Treiber und Anwendungen, Ø12 cm)
Optionales Zubehör
-
H Verstellbarer Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075; Dia. 31,75 mm auf C-Mount: 108008/ATA037, 108009/ATA050, 108010/ATA075 (je nach Kamera und Mikroskop/Teleskop wählen).
-
I Fester Okulartubus-Adapter
Dia. 23,2 mm auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075; Dia. 31,75 mm auf C-Mount: 108011/FTA037, 108012/FTA050, 108013/FTA075. Hinweis: Für H und I bitte das Kameramodell und die Schnittstelle bestätigen; unsere Ingenieure unterstützen bei der Auswahl.
- J 108015 (Dia. 23,2 mm→30,0 mm) Adapterring für Ø 30 mm Okulartubus
- K 108016 (Dia. 23,2 mm→30,5 mm) Adapterring für Ø 30,5 mm Okulartubus
- L Mikrometerskalen: 106011/TS-M1 (X=0,01 mm/100Div.), 106012/TS-M2 (X,Y=0,01 mm/100Div.), 106013/TS-M7 (X=0,01 mm/100Div., 0,10 mm/100Div.)
- M SD-Karte (4 GB oder 8 GB)

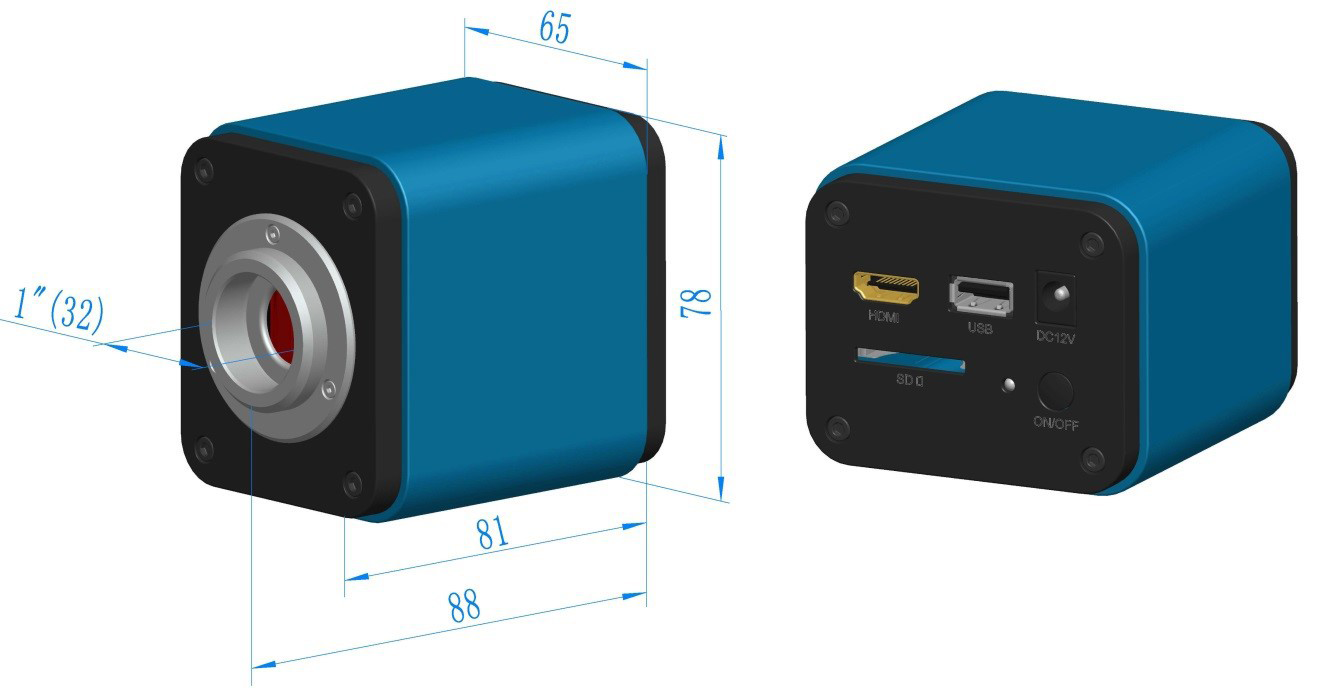

XFCAM1080PHB/PHD Multi-Interface-Kamera | Produktabmessungen #
Gehäuseabmessungen und Umweltangaben
Details siehe Handbuch Abb. 5-25
Bitte vor der Installation anhand der Maßzeichnung Befestigungspunkte und Schnittstellenrichtung prüfen.
Detaillierte Einführung

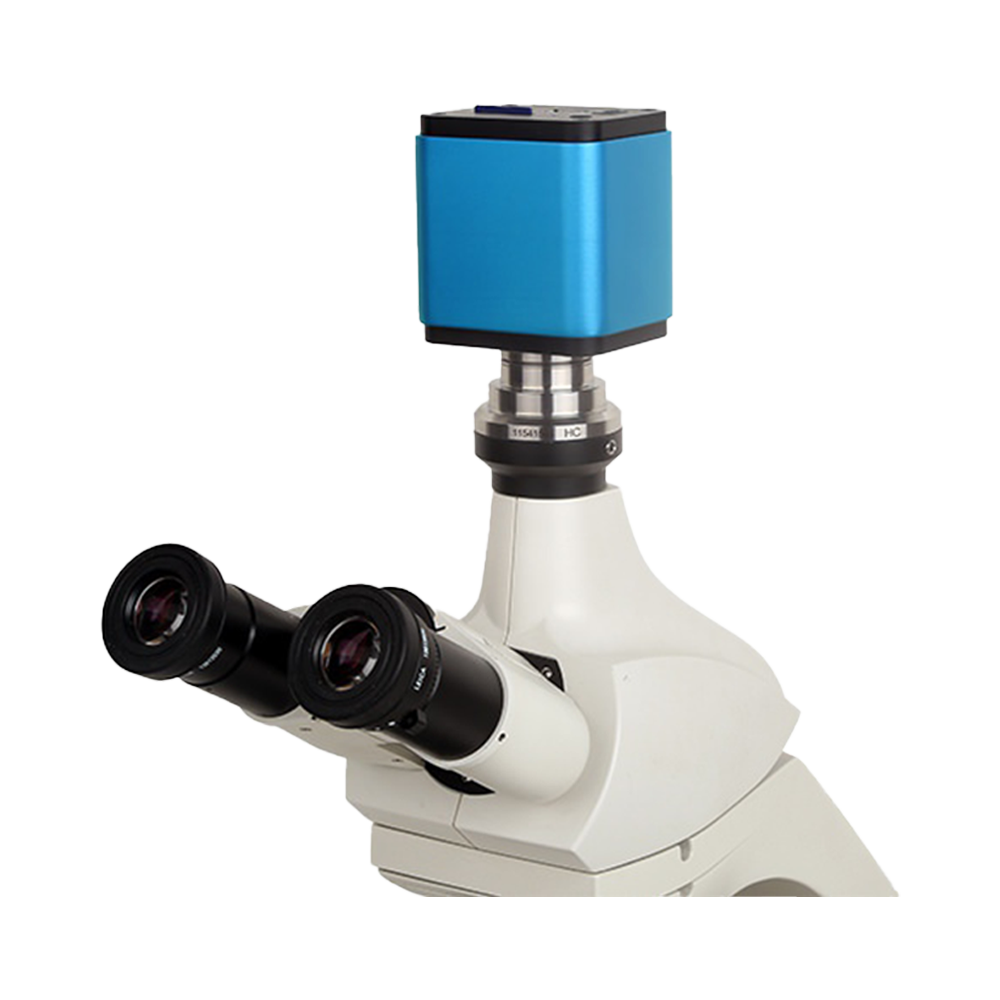

Die Autofokus-Kameras der Serie XFCAM1080PHB/PHD sind mit hochwertigen Sony CMOS-Sensoren ausgestattet und unterstützen HDMI-, Wi-Fi- und SD-Kartenausgabe. Sie wurden für mikroskopische Bildgebung, industrielle Inspektion und medizinische Beobachtung entwickelt. Automatischer Fokus, Bildmessung, großer Dynamikumfang und mehrsprachige Menüs sorgen zusammen mit dem C-Mount für hohe Kompatibilität zu Stereo-Mikroskopen und industriellen Prüfaufbauten.
Hauptfunktionen
- 5 MP/2 MP hochwertige Bildgebung mit 1080P-HD-Videoausgabe
- HDMI-, SD-Karten- und drahtlose Wi-Fi-Ausgabe für flexible Datenwege
- Autofokus, Bildmessung, großer Dynamikumfang, Bildvergleich u. a.
- Lokale Speicherung auf SD-Karte für einfache Archivierung vor Ort
- Mehrsystemkompatibel und einfach zu bedienen
Kernvorteile
- Lokale und drahtlose Mehrkanalausgabe für flexible Anwendungen
- Autofokus und breiter Dynamikumfang für anspruchsvolle Proben
- Ideal für Lehre, Qualitätsprüfung und Laborumgebungen
- Kompaktes Design, einfache Bedienung, wartungsfreundlich
