XFCAMTOP1080P2MPA_MINI 4K EF-Mount-Autofokus-Kamera
Produktüberblick
XFCAMTOP1080P2MPA_MINI ist eine Autofokus-Kamera für präzise mikroskopische Beobachtung, ausgestattet mit dem Sensor Sony IMX385(C) und einer Auflösung von 2MP (1920×1080). Das System erreicht eine Autofokus-Genauigkeit von 0,01 mm und erlaubt frei definierbare Fokuszonen. Liefert 1080p bei 60 fps und eignet sich für dynamische Beobachtungen.
Produktmerkmale
- Canon EF-Objektiv-kompatibel
- Autofokus
- Bildmessung
- Objektivverzeichnungskorrektur
- Bildmessung
- Videoaufzeichnung
- Bildvergleich
- Sprachsteuerung
- 3D-Rauschunterdrückung
- ROI-Weißabgleich
- Mehrsprachiges Menü (10 Sprachen)
- Konjugationskalibrierung
Produktdetails
XFCAMTOP1080P2MPA_MINI Technische Spezifikation
| Basisinformationen | |
| Produktmodell | XFCAMTOP1080P2MPA_MINI |
| Produktserie | 4K EF-Mount-Autofokus-Kamera |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX385(C) |
| Sensorgröße | 1/2" (7.2×4.05mm) |
| Diagonale | 8.26mm |
| Pixelgröße | 3.75μm × 3.75μm |
| Auflösung | 2MP (1920×1080) |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Leistungsparameter | |
| G-Empfindlichkeit | 1175mV (1/30s) |
| Dunkelstrom | 0.15mV (1/30s) |
| Belichtungszeit | 0.04ms ~ 1000ms |
| Bildrate | HDMI: 60fps@1920×1080; USB2.0: 60fps@1920×1080; WiFi: 60fps@1920×1080, 60fps@1280×720 |
| Schnittstellen & Funktionen | |
| Ausgangsschnittstellen | HDMI1.4, USB2.0, WiFi |
| Objektivanschluss | C-Mount-Anschluss |
| Autofokus | Unterstützt (Genauigkeit 0,01 mm, Fokuszonen konfigurierbar) |
| Speicherunterstützung | USB-Stick |
| Softwareunterstützung | XCamView, ToupView, ToupLite |
| Videoformat | MP4-Container mit H.264-Codierung |
| Bildformat | JPEG, TIFF |
| Physikalische Parameter | |
| Stromversorgung | DC 12V/1A |
| Abmessungen | 78mm × 65mm × 94.5mm |
| Gewicht | Nicht angegeben |
| Umgebungsparameter | |
| Betriebstemperatur | -10°C ~ +50°C |
| Weitere Informationen | |
| Unterstützte Betriebssysteme | Windows 8/8.1/10/11, Linux, macOS, Android, iOS |
| Zertifizierung | CE, FCC, UL |
Produktübersicht
XFCAMTOP1080P2MPA_MINI ist eine kompakte Mehrschnittstellen-Autofokus-Kamera von ToupTek, entwickelt für präzise mikroskopische Beobachtung und industrielle Prüfaufgaben.
Technische Highlights
- Präziser Autofokus: Integriertes Autofokus-System mit 0,01 mm Genauigkeit und frei konfigurierbaren Fokuszonen für schnelle, zielgerichtete Scharfstellung.
- Moderne Sensorik: Sony Starvis IMX385 BSI-CMOS liefert hohe Lichtempfindlichkeit und exzellenten Signal-Rausch-Abstand.

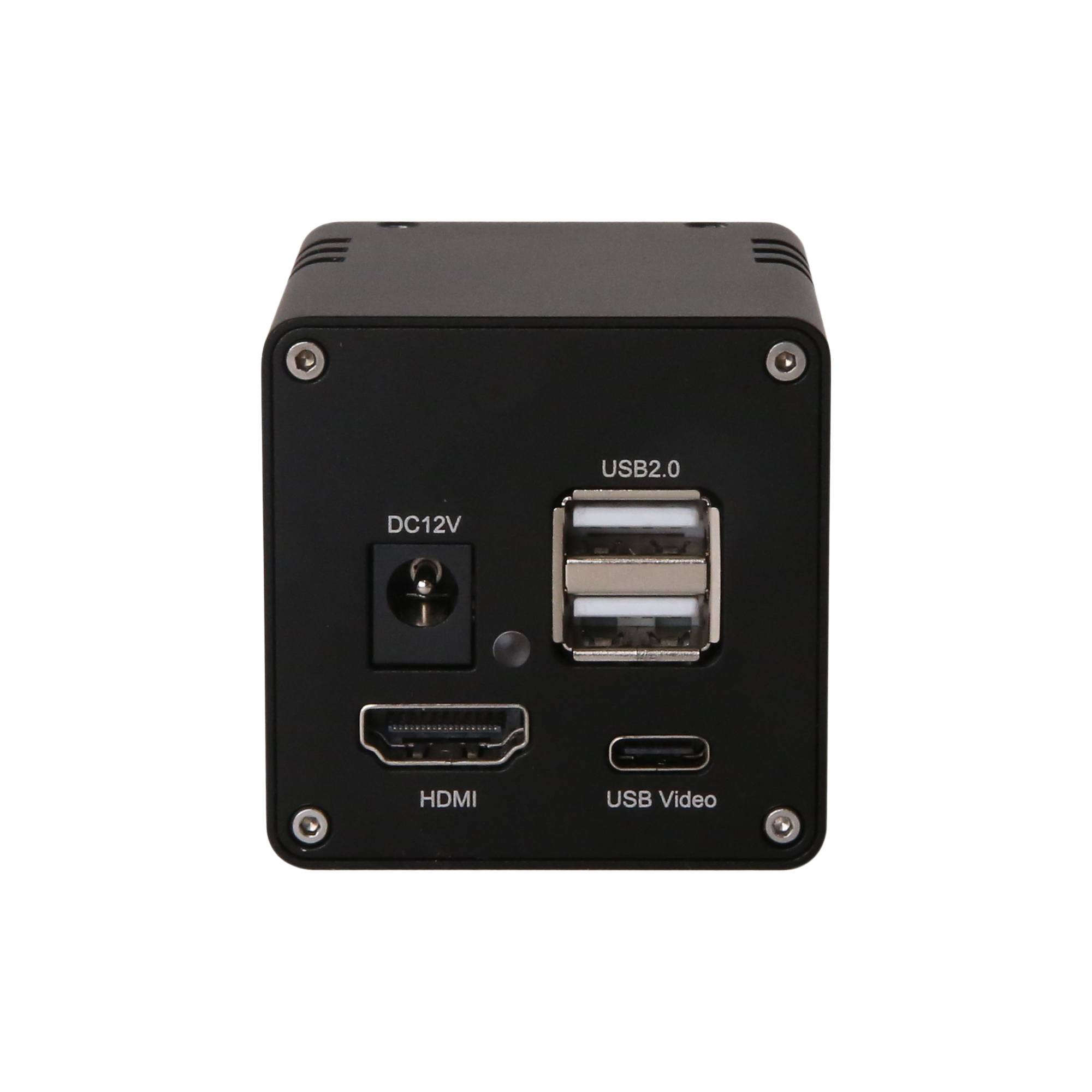

- Vielseitige Ausgänge: HDMI 1.4, USB 2.0 (UVC) und Wi-Fi erlauben parallele Vorschau und Steuerung auf unterschiedlichen Plattformen.
- Intelligente Bildverarbeitung: ISP-Funktionen wie 3D-Rauschminderung, ROI-Weißabgleich, Schärfung und Sättigungsanpassung sichern reproduzierbare Bildqualität.
- Eingebettete XCamView: Umfangreiche Mess- und Analysewerkzeuge (Auto-Edge, Auto-Messung, Annotationen) laufen direkt auf dem HDMI-Interface.
- Konjugationskalibrierung: Stellt sicher, dass optische Zwischenebenen von Okular, Adapter und Kamera deckungsgleich bleiben – für simultan scharfe Beobachtung und Aufzeichnung.
- Hohe Bildrate: 60 fps @ 1920×1080 für dynamische Prozesse und Echtzeit-Monitoring.
- Flexible Speicherung: Zeichnet Bilder (JPEG/TIFF) und Videos (MP4/H.264) direkt auf USB-Stick oder SD-Karte auf – ideal für die Dokumentation vor Ort.
Vier Betriebsmodi
HDMI-Direktmodus

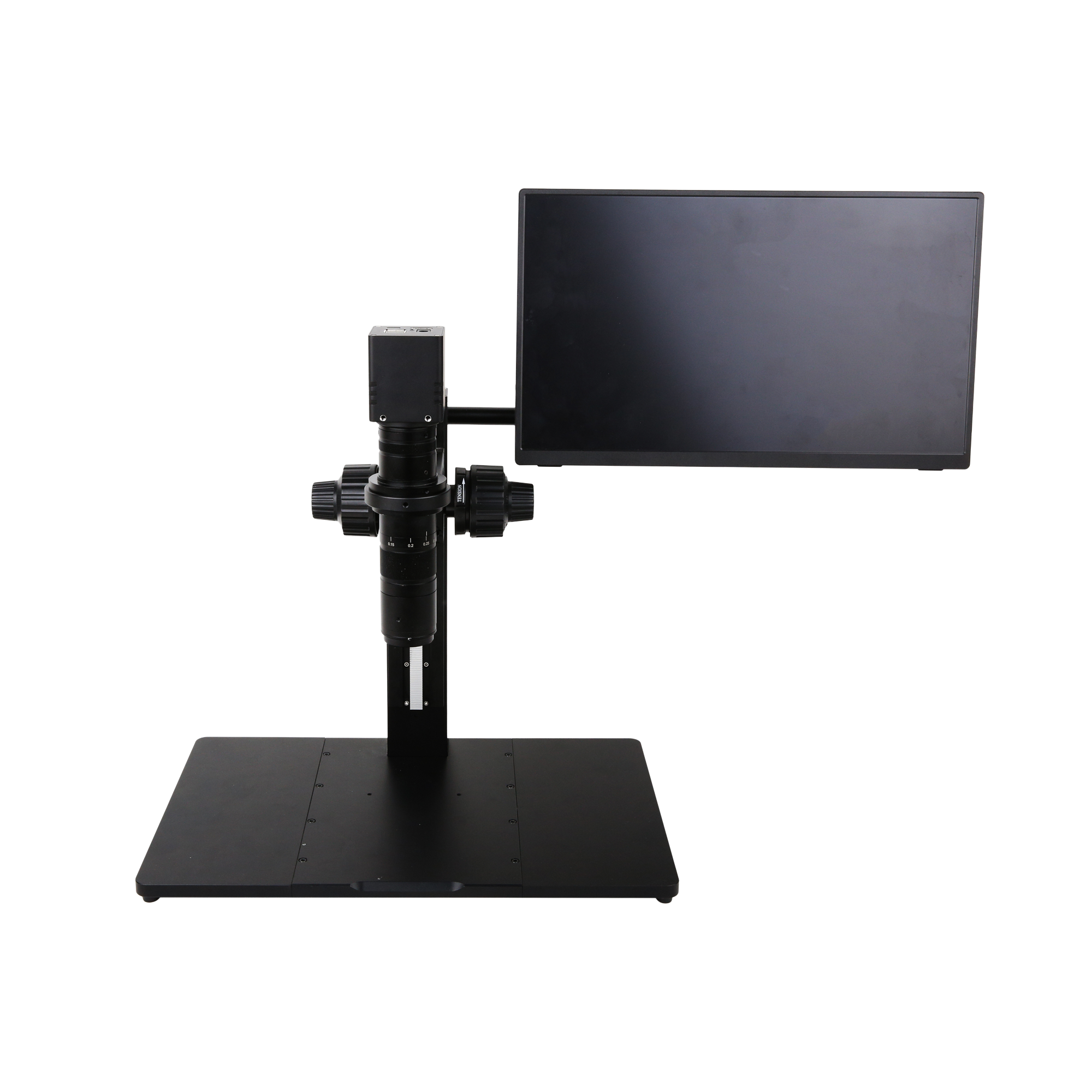

Per HDMI mit dem Display verbunden und via USB-Maus in XCamView bedienbar – Bildaufnahme und Messung ohne PC.
USB-Modus
Über USB Type-C an den Computer anschließen und mit ToupView/ToupLite professionelle Analyse durchführen.
Wi-Fi AP-Modus
Die Kamera agiert als Access Point; mobile Endgeräte verbinden sich direkt und steuern kabellos.
Wi-Fi STA-Modus
Mehrere Kameras werden über einen Router eingebunden und erlauben Remote-Überwachung sowie Mehrpunktsteuerung.
Schlüsselkennzahlen
Autofokus-Genauigkeit
0.01mm
Auflösung
2MP (1920×1080)
Ausgangsbildrate
60fps@1080P
Schnittstellen
HDMI/USB/WiFi
Empfehlung
XFCAMTOP1080P2MPA_MINI überzeugt mit präziser Autofokus-Technologie, 60-fps-Performance in 1080p, vielseitigen Schnittstellen sowie integrierter Profi-Software. Damit entsteht eine vollständige Imaging-Lösung für industrielle Inspektion, mikroskopische Beobachtung und Schulungsszenarien. Das kompakte Gehäuse und flexible Anschlusskonzept erleichtern die Integration in bestehende Mikroskop- und Prüfsysteme – ideal für moderne, digital gesteuerte Mikroskopie.
Funktionsübersicht
Bildgebungsfunktionen
- Automatische oder manuelle Belichtung
- Belichtungszeit: 0,04 ms – 1000 ms
- Auto-, Manuell- und ROI-Weißabgleich
- Schärfung, 3D-Rauschminderung sowie Sättigungs-, Kontrast- und Helligkeitsregelung
- Gamma-Anpassung und Anti-Flicker (50/60 Hz)
- Vertikale/horizontale Spiegelung und Digitalzoom bis 10×
- Bildformate: JPEG, TIFF
- Videoformate: MP4 mit H.264-Encoding
- Speicherung im Fusions- oder Layer-Modus
- Live-Bild-Freeze
- Raster- und Grafikeinblendungen
- Bildvergleichsfunktion
Messfunktionen
- Messwerkzeuge für Linien, Winkel, Rechtecke, Kreise, Ellipsen u.v.m.
- Auto-Edge zur präzisen Konturerkennung
- Automatische Messungen für Parallelabstand, Kreis, Ring, Rechteck und Polygon
- Kalibrierung mit Speicherung mehrerer Vergrößerungsstufen
- Einheitenumschaltung (Pixel, µm, mm usw.)
- Export der Messergebnisse als CSV
- Layerbasierte Ablage der Messinformationen
- Annotationen mit Text, Pfeilen und Maßstäben
Autofokus-Funktionen
- Autofokus-Genauigkeit: 0,01 mm
- Wählbare Fokuszonen mit frei definierbarer Größe
- Einzel- und kontinuierlicher Fokusmodus
- Manuelle Feinjustage für den Fokus
- Konjugationskalibrierung
- Einstellbarer Motorsuchbereich
- Anpassbare Suchauflösung
- Anzeige des Schärfeindikators
Intelligente Steuerung
- Unterstützung für USB-Audio-Steuermodule
- Sprachbefehle: Foto, Video, Freeze
- Individuell definierbare Schlüsselwörter
- Mehrsprachige Menüs (10 Sprachen)
- Integrierte RTC für präzise Zeitstempel
- Import und Export von Kameraparametern
- Zurücksetzen auf Werkseinstellungen
- Voreinstellungen für Bio- und Stereomikroskope
Anwendungsszenarien
Medizinische Untersuchung
Medizinische Untersuchung
Augenheilkunde und Zahnmedizin
Augenheilkunde und Zahnmedizin
Industrielle Inspektionen
Industrielle Inspektionen
Unterrichtsdemonstrationen
Unterrichtsdemonstrationen
Beispielanwendungen
Pflanzenschnitt unter dem Mikroskop
Analyse von Holzstrukturen
Morphologische Blütenstudien
FPC-Leiterbahndetektion
Auswahlhinweise
- Maximale Auflösung: XFCAMTOP4K8MPC_MINI mit 8 MP und 4K-Videoausgabe.
- Hohe Bildrate: XFCAMTOP1080P2MPA_MINI liefert 60 fps für schnelle Prozesse.
- Feinstruktur-Analysen: 4K-Modelle mit 2,0 µm Pixelgröße sichern höchste Detailtreue.
- Niedrige Beleuchtung: 1080p-Modelle mit 3,75 µm Pixelgröße bieten höhere Empfindlichkeit.
XFCAMTOP1080P2MPA_MINI Produktbroschüre
PDF-Format mit detaillierten technischen Daten, Maßzeichnungen und Anwendungshinweisen
Software-Downloads
Professionelle Bildgebungssoftware XCamView / ToupView / ToupLite
3D-Modell-Datei
STEP-Format für Systemintegrationsprojekte
SDK-Paket
SDK für Windows/Linux/macOS – ideal für kundenspezifische Entwicklungen.
XFCAMTOP_MINI Multi-Interface-Kamera | Packliste #
Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stk., ca. 1,57 kg/Box)
- B XFCAMTOP_MINI Kamera ×1
- C Netzadapter: Eingang AC 100–240 V 50/60 Hz; Ausgang DC 12 V 1 A (GS12U12-P1I / GS12E12-P1I)
- D USB-Maus ×1
- E HDMI-2.0-Kabel ×1
- F Hochgeschwindigkeits-USB-2.0-A↔A vergoldetes Datenkabel (2,0 m)
- G Treiber- und Anwendungs-CD (Ø12 cm)
Optionales Zubehör
- H SD-Karte (≥16 GB, Class 10)
- I Fokussierbare Okularadapter 108001/AMA037, 108002/AMA050, 108003/AMA075
- J Festadapter für Okulare 108005/FMA037, 108006/FMA050, 108007/FMA075
- K Okularadapterring Ø30 mm, 108015
- L Okularadapterring Ø30,5 mm, 108016
- M Mikrometerskalen 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
- N USB-Stick (Backup-Medium)
- O USB-WLAN-Adapter (erforderlich für WiFi-/AP-Modus)

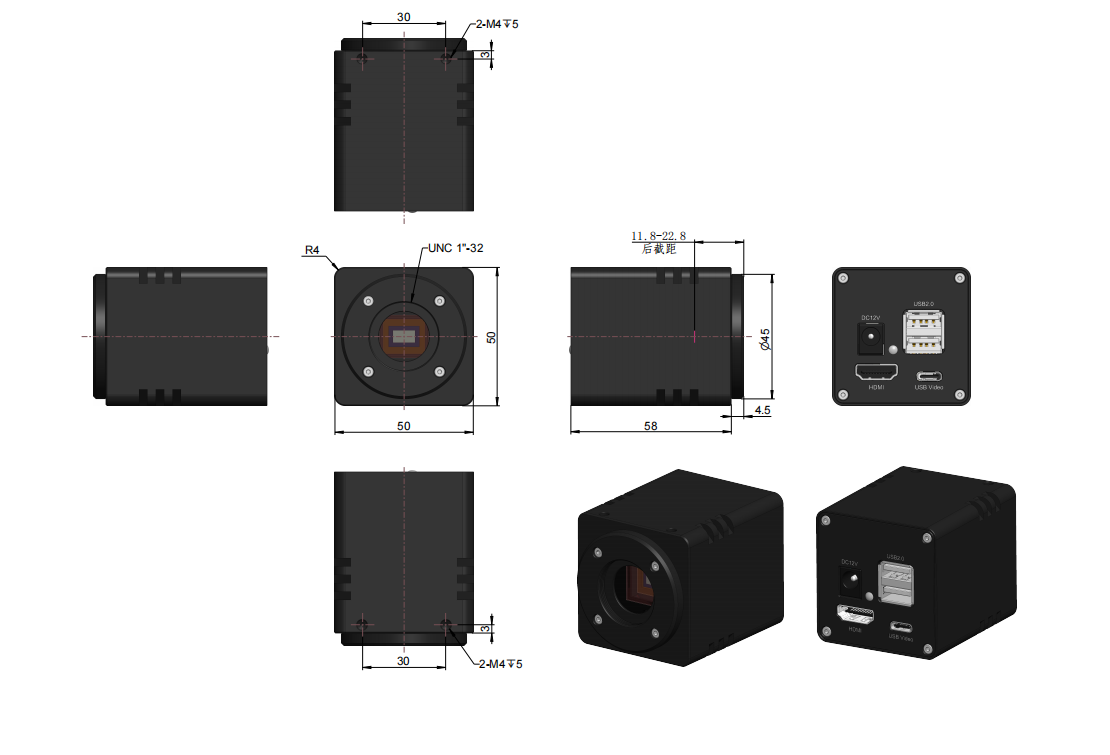

XFCAMTOP_MINI Multi-Interface-Kamera | Produktabmessungen #
Gehäuseabmessungen und Umgebungswerte
Siehe Handbuch Abb. 5-12
Bitte vor der Installation die Montagebohrungen und Schnittstellenlage anhand der Maßzeichnung prüfen.
Produktüberblick
Die Serie XFCAMTOP_MINI von ToupTek ist eine kompakte Autofokus-Kamera, die speziell für präzise mikroskopische Beobachtungen entwickelt wurde. Sie nutzt aktuelle, rückseitig belichtete Sony CMOS-Sensoren in Kombination mit einem Hochpräzisions-Autofokussystem (Genauigkeit bis 0,01 mm) für schnelle, exakte Fokussierung. HDMI-, USB- und Wi-Fi-Ausgänge sowie die integrierte XCamView-Software ermöglichen umfassende Bildverarbeitung und Messfunktionen – ideal für industrielle Inspektionen und mikroskopische Anwendungen.
Die Serie umfasst zwei Modelle: XFCAMTOP4K8MPC_MINI mit Sony IMX678 Sensor liefert 8 MP Auflösung und 4K-Videoausgabe; XFCAMTOP1080P2MPA_MINI setzt auf den Sony IMX385 Sensor mit 2 MP und 60-fps-Hochgeschwindigkeitsausgabe. Beide Varianten unterstützen Konjugationskalibrierung, sodass Okularansicht und Kamerabild stets gleichzeitig scharf sind.
Technische Merkmale
- Präziser Autofokus: Genauigkeit bis 0,01 mm, Fokusbereiche konfigurierbar
- Rückseitig belichtete Sony Sensoren: Starvis2/Starvis-Technologie für hervorragende Low-Light-Performance
- Mehrfachausgänge: Gleichzeitige Ausgabe über HDMI 1.4, USB 2.0 und Wi-Fi
- Intelligente Bildverarbeitung: 3D-Rauschunterdrückung, ROI-Weißabgleich, automatische Kantenfindung
- Messfunktionen: Umfangreiche Messwerkzeuge inklusive Automatikfunktionen
- Sprachsteuerung: Unterstützt USB-Audiosteuerungsmodul für Sprachbefehle
- Konjugationskalibrierung: Sicherstellt synchrone Schärfe von Okular und Kamera
- Kompaktes Design: 78×65×94,5 mm kleines Gehäuse
Einsatzfelder
- Industrielle Inspektion: PCB-Prüfung, Kontrolle von FPC-Leiterbahnen, Qualitätsprüfung elektronischer Komponenten
- Biologische Forschung: Beobachtung pflanzlicher Schnitte, Überwachung von Zellkulturen
- Materialanalyse: Metallographische Untersuchungen, Erkennung von Oberflächenfehlern
- Lehre und Demonstration: Mikroskopische Unterrichtseinheiten, Versuchsdokumentation, Remote-Teaching
- Qualitätssicherung: Sichtprüfung von Produkten, Messung von Abmessungen
- Medizinische Anwendungen: Analyse histologischer Präparate, klinische Labordiagnostik
Produktvorteile
Präziser Fokus
0,01-mm-Fokusgenauigkeit
Schnelles, exaktes Positionieren
Kompaktes Design
Kleines Gehäuse
Einfach zu integrieren
Vielfältige Schnittstellen
HDMI/USB/Wi-Fi
Flexible Konnektivität
Intelligente Funktionen
Integrierte XCamView
Umfassendes Messpaket
