IUC-AFU-EF-Serie Industriekameras/Analytische Bildgebung

Produktübersicht

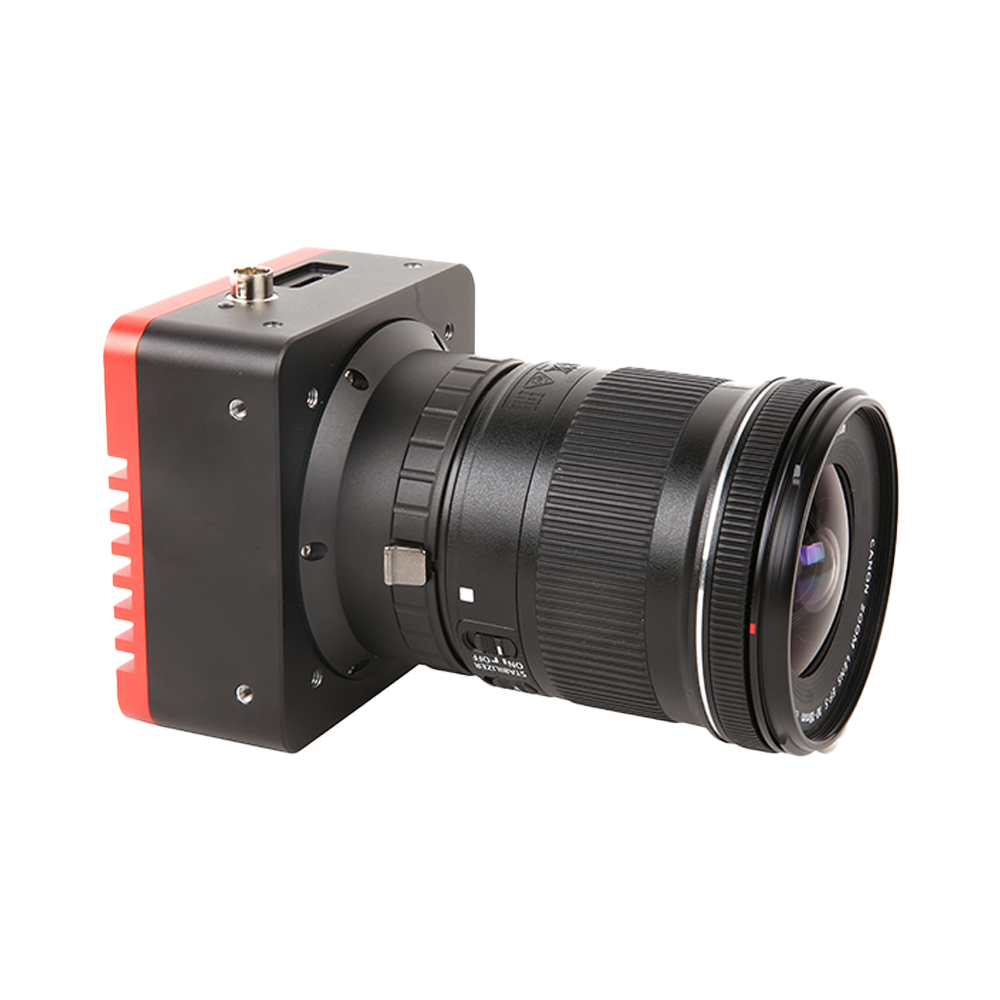

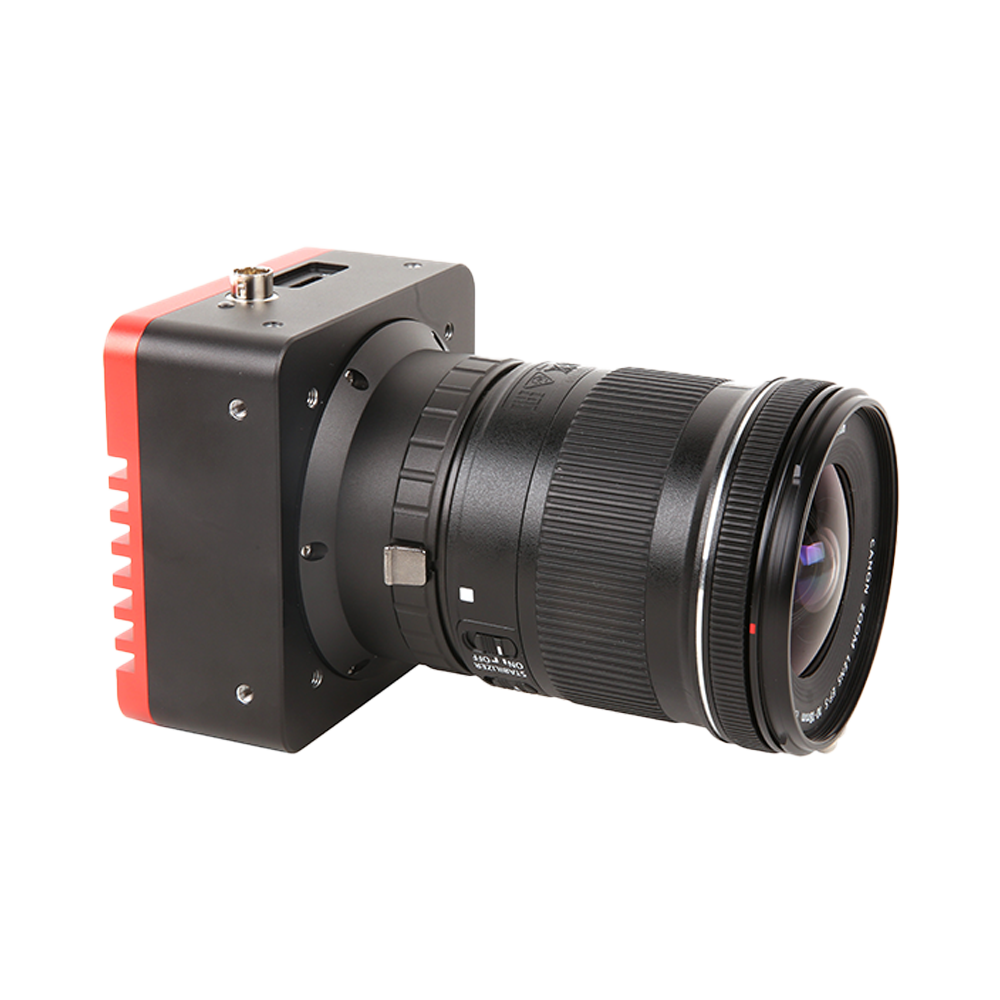

Die IUC-AFU-EF-Serie bedient hochauflösende Industrie- und Forschungsszenarien mit Bedarf an schneller, stabiler Fokussierung. APS-C- und Vollformat-(35-mm)-CMOS-Sensoren decken 26–60 MP ab; das elektronische EF-Bajonett steuert Canon EF/EF-S-Objektive direkt bei Autofokus und Blende und beschleunigt Integrationen mit variablem Maßstab oder großer Arbeitsdistanz.

USB3.0 und – modellabhängig – 10GigE liefern Hochgeschwindigkeitsschnittstellen mit mehreren Bittiefen und Onboard-Puffer für hohe Bandbreiten und lange Übertragungswege. Freilauf-, Soft-/Hard-Trigger- und Multikamera-Synchronisation sind verfügbar; optisch isolierte Trigger-/Blitzsteuerung plus programmierbare GPIO erleichtern die Zusammenarbeit mit Lichtquellen oder Bewegungssystemen.

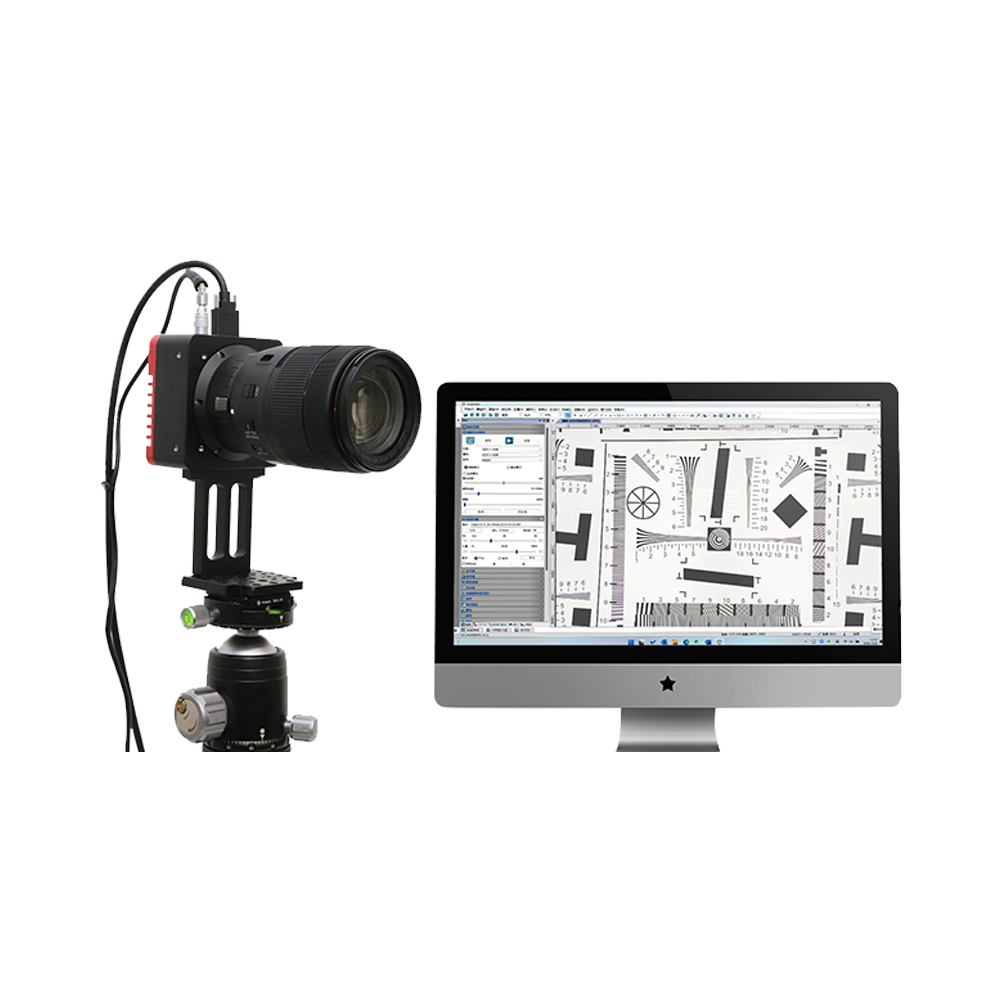

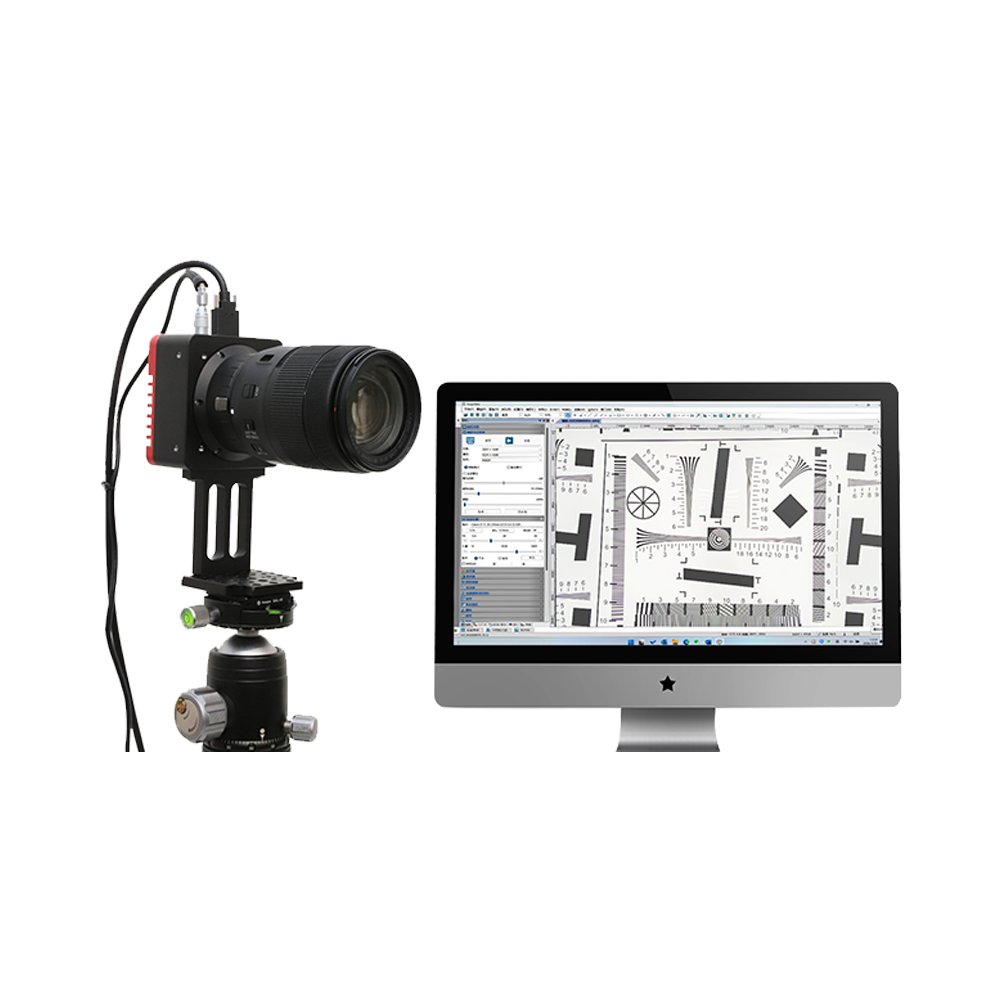

ToupView und plattformübergreifende SDKs (Windows / Linux / macOS; C/C++/C#/Python usw.) inklusive, kompatibel mit DirectShow / TWAIN – ideal für schnelle OEM- oder Komplettintegration und weiterführende Entwicklung.

Hauptmerkmale

Elektronisches EF-Bajonett: unterstützt AF und elektronische Blende für EF/EF-S-Objektive, inkl. Fokus-/Blenden-Feedback (objektiv-/modellabhängig)
Auflösungsbereich 26–60 MP, APS-C- und Vollformatsensoren (modellabhängig)
Sensorhersteller: Sony Exmor / Gpixel u. a. Hochleistungs-CMOS (modellabhängig)
Shuttermodus: Rolling Shutter (RS), einige Modelle mit Global Shutter (GS) (modellabhängig)
Dateninterfaces: USB3.0 / 10GigE Hochgeschwindigkeitslink, unterstützt lange Strecken und hohe Bandbreiten (modellabhängig)
Mehrfach-Bittiefenausgabe: 8 / 10 / 12 / 16 Bit (modellabhängig) – verbessert Schwachsignale und Dynamikbereich
Integrierter Puffer (modellabhängig) sorgt bei hochauflösender oder schneller Aufnahme für stabile Daten

Trigger-Modi: Freilauf, Soft-Trigger, externer Hard-Trigger; unterstützt Multikamerasynchronisation und Blitzsteuerung
Industrielle I/O: optisch isolierte Ein-/Ausgänge plus programmierbare GPIO – erleichtern die Synchronisation mit Peripherie
Bildfunktionen: ROI, digitales Binning (2×2/3×3/4×4 modellabhängig), Spiegelung, Gamma/LUT, Rauschreduktion usw.
AF-Erweiterung: Unterstützt AF-Lock und manuelle Fokusübernahme (MF) für präzises Nachfokussieren und reproduzierbare Positionierung (modellabhängig).
Formfaktor: Standardgehäuse oder OEM-Board – erleichtert Embedded-/Systemintegration
Software/SDK: ToupView; Windows/Linux/macOS SDK (C/C++/C#/Python), kompatibel mit DirectShow/TWAIN
Unterstützt Firmware-Updates vor Ort; erfüllt CE/FCC/RoHS (modellabhängig)

Angebot anfordern

Produktmodelle

EF-Autofokus-Industriekameras | APS-C / Vollformat, 26–60 MP, USB3.0 / 10GigE, elektronische Fokus-/Blendensteuerung, einfache Integration

Produktmodell	Sensor/Größe	Auflösung	Pixelgröße	Verschlussart	Bildrate	Datenschnittstelle	Aktion
IUC26000KMA-AFU	Sony IMX571BLR 1.8" (28.23mm) \| 23.48mm × 15.67mm	26.0MP (6224×4168)	3.76μm × 3.76μm	Rolling Shutter	14fps@6224×4168(16bit) 37fps@3104×2084 110fps@2064×1388	USB3.0	Details ansehen
IUC26000KPA-AFU	Sony IMX571BQR 1.8" (28.23mm) \| 23.48mm × 15.67mm	26.0MP (6224×4168)	3.76μm × 3.76μm	Rolling Shutter	14fps@6224×4168(16bit) 37fps@3104×2084 110fps@2064×1388	USB3.0	Details ansehen
IUC26000KMA-AF10G	Sony IMX571BLR 1.8" (28.23mm) \| 23.48mm × 15.67mm	26.0MP (6224×4168)	3.76μm × 3.76μm	Rolling Shutter	45fps@6224×4168(16bit) 37fps@3104×2084 110fps@2064×1388	10GigE	Details ansehen
IUC26000KPA-AF10G	Sony IMX571BQR 1.8" (28.23mm) \| 23.48mm × 15.67mm	26.0MP (6224×4168)	3.76μm × 3.76μm	Rolling Shutter	45fps@6224×4168(16bit) 37fps@3104×2084 110fps@2064×1388	10GigE	Details ansehen
IUC60000KMA-AFU	Sony IMX455ALK 2.7" (43.23mm) \| 35.96mm × 23.99mm	60.0MP (9568×6380)	3.76μm × 3.76μm	Rolling Shutter	6.1fps@9568×6380(16bit) 24.6fps@4784×3190 55.8fps@3184×2124 191.0fps@1040×706	USB3.0	Details ansehen
IUC60000KPA-AFU	Sony IMX455AQK 2.7" (43.23mm) \| 35.96mm × 23.99mm	60.0MP (9568×6380)	3.76μm × 3.76μm	Rolling Shutter	6.1fps@9568×6380(16bit) 24.6fps@4784×3190 55.8fps@3184×2124 191.0fps@1040×706	USB3.0	Details ansehen
IUC60000KMA-AF10G	Sony IMX455ALK 2.7" (43.23mm) \| 35.96mm × 23.99mm	60.0MP (9568×6380)	3.76μm × 3.76μm	Rolling Shutter	20fps@9568×6380(16bit) 40fps@4784×3190 57.52fps@3184×2124 199.37fps@1040×706	10GigE	Details ansehen
IUC60000KPA-AF10G	Sony IMX455AQK 2.7" (43.23mm) \| 35.96mm × 23.99mm	60.0MP (9568×6380)	3.76μm × 3.76μm	Rolling Shutter	20fps@9568×6380(16bit) 40fps@4784×3190 57.52fps@3184×2124 199.37fps@1040×706	10GigE	Details ansehen

Lieferumfang #

Standardkonfiguration und Lieferumfang der IUC-AFU-EF-Serie (USB3.0 / 10GigE)

Empfohlenes Zubehör (USB3)

Komplettkamera - USB3.0-Schnittstelle
I/O-Kabel - 7-Pin-Kabel oder Verlängerungskabel
USB3.0-Kabel - Micro-USB3.0-Kabel
Stromversorgung - 12 V/3 A Luftfahrt-Steckernetzteil
Objektiv (optional) - EF-Bajonettobjektiv

USB3.0-Modelle unterstützen AF mit EF-Objektiven, erfordern externe 12 V Stromversorgung.

Empfohlenes Zubehör (GigE)

Komplettkamera - 10GigE-Schnittstelle
I/O-Kabel - 7-Pin-Kabel oder Verlängerungskabel
10GigE-Kabel/Optikmodul (je nach Einsatz)
Stromversorgung - 12 V/3 A Luftfahrt-Steckernetzteil
Objektiv (optional) - EF-Bajonettobjektiv

10GigE unterstützt lange Strecken und hohe Bandbreite, erfordert externe 12 V Stromversorgung.

Über die Schnittstellen-Schaltflächen oben lässt sich der jeweilige Lieferumfang wählen.

Produktabmessungen #

Abmessungsübersicht der IUC-AFU-EF-Serie

IUC-AFU-EF USB3 Abmessungen

USB3 Abmessungszeichnung

Geeignet für: USB3.0-Schnittstellenmodelle

IUC-AFU-EF 10GigE Abmessungen

GigE Abmessungszeichnung

Geeignet für: 10GigE-Schnittstellenmodelle

Zum Vergrößern auf das Bild klicken

Die IUC-AFU-EF-Serie von ToupTek Photonics umfasst Autofokus-Industriekameras im Vollformat mit 26–60 MP. Sie richtet sich an Forschung, hochauflösende industrielle Bildgebung und dynamische Szenen. Ausgestattet mit rückbeleuchteten CMOS-Sensoren wie Sony IMX571/IMX455, USB3.0-Hochgeschwindigkeitsinterface und Autofokus für Canon-EF-Objektive bietet sie eine komplette Lösung für präzise Bildgebung und flexible Optik.

Kernmerkmale

Großformat/Vollformat

APS-C/Vollformat, bis zu 60 MP

EF-Bajonett Autofokus

Kompatibel mit Canon-EF-Optiken

BSI-CMOS

Hohe QE, niedriges Rauschen

Mehrstufiges Binning

1×1/2×2/3×3/9×9 flexibel umschaltbar

Wesentliche Leistungsdaten

Auflösungsbereich

26–60 MP

Sehr hohe Pixelzahl

Max. Bildrate

191 fps

ROI-Modus

Belichtungsbereich

150 µs–15 s

Flexible Steuerung

Sensorgröße

1,8\"–2,7\"

Großformat

Detaillierte Produktvorstellung

Vollformat-Hochauflösungstechnologie

APS-C (1,8") und Vollformat (2,7") Sensoren liefern bis zu 60 MP, ideal für präzise Inspektion und Weitfeld-Bildgebung. 3,76-µm-Pixel balancieren Detailauflösung und Schwachlicht-Empfindlichkeit. Niedriger Dunkelstrom (min. 0,04 mV@1/30s) unterstützt Langzeitbelichtung und hohe Kontraste. 8/12/16-Bit-Ausgabe erfüllt Forschungs- und Industrieanforderungen.

Vorteile der BSI-CMOS-Sensoren

IMX571 und IMX455 bieten hohe Quanteneffizienz und niedriges Rauschen für hochwertige Schwachlichtaufnahmen. Die BSI-Architektur steigert die Photonenausbeute, verbessert das SNR deutlich und erreicht bis zu 6,1 fps @ 9568×6380 (16 Bit), im ROI-Modus bis zu 191 fps @ 1040×706.

Intelligentes Autofokussystem

EF-Mount-Autofokus eignet sich für Szenen mit häufigen Fokuswechseln. Kompatibel mit Canon-EF-Objektiven, bietet schnelle und präzise Fokussierung. Belichtungen von 150 µs bis 15 s, Free-Run-, Soft- und Hard-Trigger-Modi decken vielfältige Anwendungen ab.

Mehrstufiges Binning & ROI

Unterstützt 1×1, 2×2, 3×3, 9×9 Binning und ROI, um Auflösung und Bildrate flexibel auszubalancieren. USB3.0 Hochgeschwindigkeit mit Ein-Kabel-Strom/Daten vereinfacht die Verkabelung. Leistungsaufnahme <5 W, optisch isolierte I/O erleichtern die Systemintegration.

Industriedesign & Plattformsupport

Vollmetallgehäuse, geringer Verbrauch, Betriebstemperatur -10 bis +50 °C für stabilen Dauerbetrieb. Kompatibel mit Windows, Linux, macOS, Android; SDKs für C/C++, C#/VB.NET, Python, Java u.a. CNC-Metallgehäuse gewährleistet Robustheit und Langlebigkeit in Industrieumgebungen.
