IUC26000KMA-AFU Industriekameras/Analytische Bildgebung

Produkteinführung

Die IUC-AFU-EF-Serie richtet sich an hochauflösende Industrie- und Forschungsszenarien, die schnellen, stabilen Fokus erfordern. Sie verwendet APS-C- und Vollformat (35 mm) großflächige CMOS-Sensoren mit Auflösungen von 26–60 MP. Die Kameras sind mit einem elektronischen EF-Mount ausgestattet und können den Autofokus und die elektronische Blende von Canon EF/EF-S-Objektiven direkt steuern, was die Systemintegration erheblich vereinfacht und die Fokussiereffizienz bei Anwendungen mit mehreren Vergrößerungen/langen Arbeitsabständen verbessert.

Bei den Schnittstellen bieten sie USB3.0 und 10GigE (modellabhängig) Hochgeschwindigkeits-Datenschnittstellen, unterstützen Mehrbit-Tiefenausgabe und integrierten Pufferspeicher, um hohe Bandbreite und Langstreckenerfassung zu erfüllen. Die Kameras unterstützen Freilauf, Software-/Hardware-Trigger und Mehrkamera-Synchronisation, die I/O bietet optisch isolierte Trigger-/Blitzsteuerung und programmierbare GPIO für die Koordination mit Lichtquellen, Bewegungsplattformen und anderen Peripheriegeräten.

Das Software-Ökosystem ist vollständig: Mit ToupView ausgestattet, bietet es plattformübergreifende SDKs (Windows / Linux / macOS; C/C++/C#/Python etc.), ist kompatibel mit DirectShow / TWAIN und eignet sich für Sekundärentwicklung sowie schnelle Geräte-/OEM-Implementierung.

Hauptmerkmale

Elektronischer EF-Mount: Unterstützt EF/EF-S-Objektiv-Autofokus und elektronische Blendensteuerung, Brennweiten-/Blendenstatus-Rücklesung (objektiv-/modellabhängig)
Auflösungsabdeckung 26–60 MP, APS-C und Vollformat (35 mm) großflächige Sensoren (modellabhängig)
Sensormarken: Sony Exmor / Gpixel etc. Hochleistungs-CMOS (modellabhängig)
Verschlussmethode: Rolling Shutter (RS), einige Modelle bieten Global Shutter (GS) (modellabhängig)
Datenschnittstelle: USB3.0 / 10GigE Hochgeschwindigkeitsverbindung, unterstützt Langstrecken- und Hochbandbreitenerfassung (modellabhängig)
Mehrere Bittiefen-Ausgabe: 8 / 10 / 12 / 16-Bit (modellabhängig), verbesserte Schwachsignalschichten und Dynamikbereich
Integrierter Pufferspeicher (modellabhängig), gewährleistet Datenstabilität bei hochauflösender/Hochgeschwindigkeitserfassung

Triggermodi: Freilauf, Software-Trigger, externer Hardware-Trigger; unterstützt Mehrkamera-Synchronisation und Blitzsteuerung
Industriestandard-I/O: Optisch isolierter Eingang/Ausgang + programmierbare GPIO, praktisch für Zeitablauf-Kopplung mit Peripheriegeräten
Bildfunktionen: ROI, digitales Binning (2×2/3×3/4×4, modellabhängig), Spiegelung, Gamma/LUT, Rauschunterdrückung etc.
AF-Erweiterung: Unterstützt AF-Sperrung und manuelle Fokus-Übersteuerung (MF), erfüllt Anforderungen für Feinfokussierung und wiederholte Positionierung (modellabhängig)
Bauformen: Standardgehäuse und Board-Level (OEM) optional, praktisch für Embedded-/Geräteintegration
Begleitende Software und SDK: ToupView; Windows / Linux / macOS SDK (C/C++/C#/Python), kompatibel mit DirectShow / TWAIN
Unterstützt Vor-Ort-Firmware-Upgrades; erfüllt CE / FCC / RoHS und weitere Zertifizierungen (modellabhängig)

Angebot anfordern

Produktdetails

Hauptparameter
Modell	IUC26000KMA-AFU
Sensor	Sony IMX571BLR
Effektive Pixel / Auflösung	26,0MP (6224×4168)
Bildrate (Vollauflösung)	14 fps@6224×4168 (16-Bit); 37 fps@3104×2084; 110 fps@2064×1388
Verschlusstyp	Rolling Shutter
Farbtyp	Monochrom
Bildqualität
Pixelgröße	3,76 µm × 3,76 µm
Sensorgröße	23,48 mm × 15,67 mm
Diagonale	1,8″ (28,21 mm) APS-C
Dynamikbereich	84,42 dB (HCG) 86,58 dB (LCG)
Bittiefe	8/16-Bit
Empfindlichkeit	870,9 mV
Schnittstelle & Mechanik
Datenschnittstelle	USB3.0
GPIO	1 optisch isolierter Eingang, 1 optisch isolierter Ausgang, 2 nicht-isolierte Ein-/Ausgänge
Objektivanschluss	Canon EF-Mount (Autofokus)

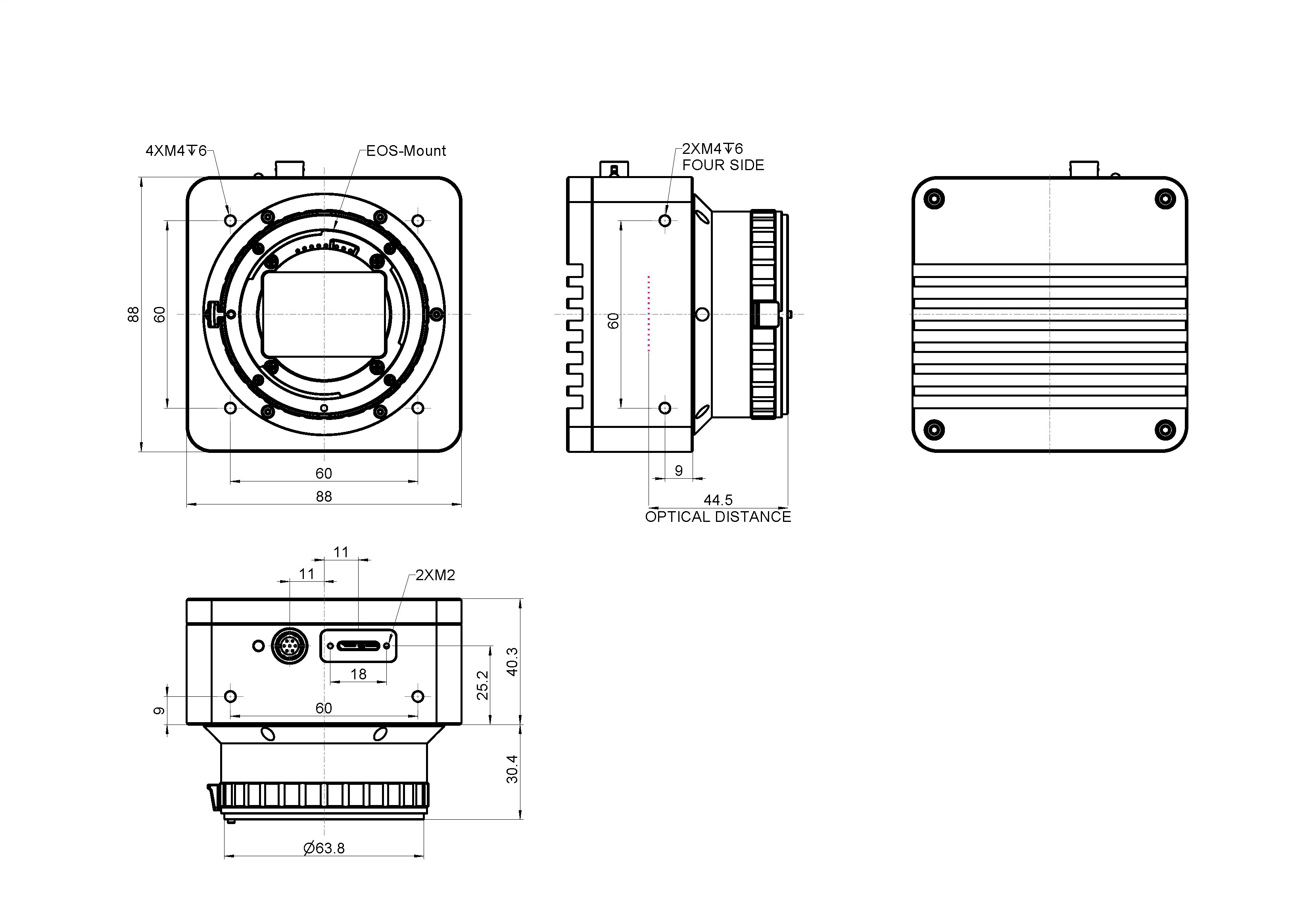

Abmessungen	88 mm × 88 mm × 36,3 mm
Gewicht	540 g
Stromversorgung	DC 12 V Versorgung
Umgebung & Zertifizierung
Betriebstemperatur / Luftfeuchtigkeit	-10 °C bis +50 °C / 20 % bis 80 % (nicht kondensierend)
Lagertemperatur / Luftfeuchtigkeit	-30 °C bis +70 °C / TBD
Betriebssystem	Windows/Linux/macOS/Android Multiplattform-SDK (natives C/C++, C#/VB.NET, Python, Java, DirectShow, Twain etc.)
Zertifizierung	CE/FCC

Produktübersicht

IUC26000KMA-AFU ist eine speziell für Mikroskopie-Bildgebungsanwendungen entwickelte Digitalkamera mit dem Sony IMX571BLR Hochleistungs-Bildsensor mit folgenden Eigenschaften:

Außergewöhnliche Bildqualität: 26,0MP (6224×4168) Auflösung, 3,76 µm × 3,76 µm Pixelgröße, Sensorgröße von 23,48 mm × 15,67 mm, gewährleistet klare Detaildarstellung
Bildgebungsmerkmale: Verfügt über Rolling Shutter Design, unterstützt Farb Bildgebung, geeignet für Hellfeld-, Dunkelfeld-, Phasenkontrast-, Fluoreszenz- und andere Mikroskopie-Beobachtungsmethoden
Hochgeschwindigkeits-Datenübertragung: Nutzt USB3.0 Schnittstelle, maximale Bildrate bis zu 14 fps@6224×4168 (16-Bit); 37 fps@3104×2084; 110 fps@2064×1388, unterstützt Echtzeit-Vorschau und schnelle Aufnahme
Farbwiedergabe: 8/16-Bit Farbtiefe, Dynamikbereich erreicht 84,42 dB (HCG) 86,58 dB (LCG), reproduziert originalgetreu Probenfarben
Empfindlichkeitsleistung: Hervorragende Schwachlichtleistung, Empfindlichkeit von 870,9 mV, geeignet für Schwachlicht-Probenbeobachtung
Optische Kompatibilität: Standard Canon EF-Mount (Autofokus) Schnittstelle, kompatibel mit verschiedenen Mikroskopmarken, ausgestattet mit optionalen 0,5×/0,63×/1× Adaptern
Kompaktes Design: Gesamtabmessungen nur 88 mm × 88 mm × 36,3 mm, Gewicht 540 g, gespeist durch DC 12 V Versorgung, keine zusätzliche Stromquelle erforderlich
Software-Unterstützung: Mitgeliefert mit professioneller Mikroskopie-Bildgebungssoftware ToupView, unterstützt Windows/Linux/macOS/Android Multiplattform-SDK (natives C/C++, C#/VB.NET, Python, Java, DirectShow, Twain etc.) Systeme, bietet Mess-, Annotations-, Stitching-, erweiterte Tiefenschärfe- und andere Funktionen, unterstützt C/C++, C#, Python, ImageJ, µManager und andere Entwicklungsumgebungen

Kern-Leistungsspezifikationen

Auflösung

26,0MP (6224×4168)

Bildrate

Bis zu 14 fps@6224×4168 (16-Bit); 37 fps@3104×2084; 110 fps@2064×1388

Pixelgröße

3,76 µm × 3,76 µm

Datenschnittstelle

USB3.0

Mikroskopie-Bildgebungsmerkmale

Professionelle Mikroskopie-Anwendungen

Optimiert für biomedizinische, materialwissenschaftliche, industrielle Inspektion und andere Mikroskopie-Beobachtungsanforderungen, unterstützt Hellfeld-, Dunkelfeld-, Phasenkontrast-, Fluoreszenz- und andere Beobachtungsmethoden

Exzellente Farbwiedergabe

Präzise Farbwiedergabe-Algorithmen und Weißabgleichsteuerung gewährleisten echte und genaue Probenfarben, erfüllen professionelle Anforderungen wie pathologische Diagnose

Mess- und Analysefunktionen

Mitgelieferte Software bietet Längen-, Flächen-, Winkel- und andere Messwerkzeuge, unterstützt Annotation und statistische Analyse, erfüllt quantitative Analyseanforderungen

Bildverarbeitungsfähigkeiten

Unterstützt Echtzeit-Bildverbesserung, erweiterte Tiefenschärfe, Bildstitching und andere erweiterte Funktionen, verbessert Beobachtungseffekte und Bildqualität

Warum dieses Modell wählen

Die IUC26000KMA-AFU Mikroskopie-Kamera mit ihrer außergewöhnlichen Bildqualität, bequemen Bedienererfahrung und professionellen Software-Unterstützung ist eine ideale Wahl für Mikroskop-Digitalisierungs-Upgrades. Ob für biomedizinische Forschung, Materialanalyse oder industrielle Inspektion – sie bietet klare, genaue und zuverlässige mikroskopische Bildaufzeichnungs- und Analyselösungen.

SDK-Entwicklungskit

Unterstützt Windows, Linux, macOS und andere Plattformen

SDK erhalten

3D-Modelldateien

STEP-Format, für mechanische Designintegration

3D Download

Produktübersicht

Professionelle Eigenschaften der Industriekameras der IUC-AFU-EF-Serie

Die IUC-AFU-EF-Serie repräsentiert Vollformat-Autofokus-Industriekameras, entwickelt von Spectrum Instruments, mit Auflösungen von 26 bis 60 Megapixel. Speziell konzipiert für wissenschaftliche Forschungserkennung, hochauflösende Industriebildgebung und dynamische Szenenaufnahme-Anwendungen integriert diese Serie hochleistungsfähige rückbeleuchtete CMOS-Sensoren einschließlich Sony IMX571 und IMX455. Mit Unterstützung der USB 3.0-Hochgeschwindigkeitsschnittstelle und Kompatibilität zur Canon EF-Anschluss-Objektiv-Autofokus-Funktionalität bietet die Serie umfassende Lösungen für Hochpräzisions-Bildgebung und flexible optische Anwendungen.

Kernfunktionen

Vollformat-Großsensor

APS-C/Vollformat, bis zu 60 MP

EF-Anschluss-Autofokus

Kompatibel mit Canon EF-Objektivsystem

Rückbeleuchteter CMOS

Hohe Quanteneffizienz, geringes Rauschen

Mehrstufiges Binning

1×1/2×2/3×3/9×9 flexible Umschaltung

Leistungs-Highlights

Auflösungsbereich

26–60 MP

Ultra-hohe Megapixel

Maximale Bildrate

191 fps

ROI-Modus

Belichtungsbereich

150 µs–15 s

Flexible Steuerung

Sensorgröße

1,8"–2,7"

Großes Sensorformat

Detaillierte Produkteinführung

Vollformat-Hochmegapixel-Bildgebungstechnologie

Die Kameras verwenden APS-C (1,8") und Vollformat (2,7") Sensoren mit maximal 60 MP Ausgabe, ideal für Hochpräzisionserkennung und Weitbereich-Bildgebungsanwendungen. Die 3,76 µm Pixelgröße balanciert Detailauflösung mit Schwachlichtempfindlichkeit. Mit niedrigen Dunkelstromwerten (minimal 0,04 mV bei 1/30 s) sind die Kameras für Langzeitbelichtung und hochkontrastierte Erkennungsszenarien geeignet. Unterstützung für 8-Bit-, 12-Bit- und 16-Bit-Ausgabe berücksichtigt sowohl wissenschaftliche Forschungs- als auch industrielle Analyseanforderungen.

Vorteile des rückbeleuchteten CMOS-Sensors

Die IMX571 und IMX455 Sensoren bieten hohe Quanteneffizienz und geringe Rauscheigenschaften und unterstützen hochqualitative Bildgebung in schwachlichtigen Umgebungen. Die rückbeleuchtete Architektur steigert signifikant die photoelektrische Umwandlungseffizienz, erfasst mehr Photonen unter identischen Beleuchtungsbedingungen und verbessert dramatisch das Bildsignal-zu-Rausch-Verhältnis. Maximale Leistung erreicht 6,1 fps bei 9568×6380 (16-Bit-Vollauflösung) und kann auf 191 fps bei 1040×706 im ROI-Modus gesteigert werden.

Intelligentes Autofokus-System

Das EF-Anschluss-Objektiv-Autofokus-System ist ideal für Erkennungsaufgaben, die häufige Brennweiten- und Szenenwechsel erfordern. Kompatibel mit dem Canon EF-Objektivsystem bietet es schnelle und präzise Fokussierleistung. Mit Unterstützung für Belichtungszeiten von 150 µs bis 15 s berücksichtigen die Kameras Free-Running-, Software-Trigger- und Hardware-Trigger-Modi, um sich verschiedenen Anwendungsanforderungen anzupassen.

Mehrstufiges Pixel-Binning und ROI-Technologie

Die Kameras unterstützen 1×1-, 2×2-, 3×3- und 9×9-Binning-Modi plus ROI-Funktionalität und passen frei Auflösung und Bildrate an, um Empfindlichkeits- und Geschwindigkeitsanforderungen zu balancieren. USB 3.0-Hochgeschwindigkeitsübertragung ermöglicht Einzelkabel-Stromversorgung und Datenübertragung und vereinfacht die Verkabelungskomplexität. Mit einem Stromverbrauch unter 5 W und Unterstützung für optisch isolierte I/O-Schnittstellen ist die Systemintegration einfach und effizient.

Industrietaugliche Zuverlässigkeit und plattformübergreifende Unterstützung

Die Vollmetall-Konstruktion, das niedrige Stromverbrauchsdesign und der Betriebstemperaturbereich von −10 °C bis 50 °C gewährleisten stabilen Langzeitbetrieb. Kompatibel mit Windows-, Linux-, macOS- und Android-Plattformen unterstützt das SDK Mainstream-Entwicklungssprachen einschließlich C/C++, C#/VB.NET, Python und Java. Das CNC-Metallgehäuse-Design garantiert Stabilität und Langlebigkeit in verschiedenen industriellen Umgebungen.
