IUC26000KPA-AF10G Industriekameras/Analytische Bildgebung
Produkteinführung
Die IUC-AFU-EF-Serie bedient hochauflösende Industrie- und Forschungsszenarien mit Bedarf an schneller, stabiler Fokussierung. APS-C- und Vollformat-(35-mm)-CMOS-Sensoren decken 26–60 MP ab; das elektronische EF-Bajonett steuert Canon EF/EF-S-Objektive direkt bei Autofokus und Blende und beschleunigt Integrationen mit variablem Maßstab oder großer Arbeitsdistanz.
USB3.0 und – modellabhängig – 10GigE liefern Hochgeschwindigkeitsschnittstellen mit mehreren Bittiefen und Onboard-Puffer für hohe Bandbreiten und lange Übertragungswege. Freilauf-, Soft-/Hard-Trigger- und Multikamera-Synchronisation sind verfügbar; optisch isolierte Trigger-/Blitzsteuerung plus programmierbare GPIO erleichtern die Zusammenarbeit mit Lichtquellen oder Bewegungssystemen.
ToupView und plattformübergreifende SDKs (Windows / Linux / macOS; C/C++/C#/Python usw.) inklusive, kompatibel mit DirectShow / TWAIN – ideal für schnelle OEM- oder Komplettintegration und weiterführende Entwicklung.
Hauptmerkmale
- Elektronisches EF-Bajonett: unterstützt AF und elektronische Blende für EF/EF-S-Objektive, inkl. Fokus-/Blenden-Feedback (objektiv-/modellabhängig)
- Auflösungsbereich 26–60 MP, APS-C- und Vollformatsensoren (modellabhängig)
- Sensorhersteller: Sony Exmor / Gpixel u. a. Hochleistungs-CMOS (modellabhängig)
- Shuttermodus: Rolling Shutter (RS), einige Modelle mit Global Shutter (GS) (modellabhängig)
- Dateninterfaces: USB3.0 / 10GigE Hochgeschwindigkeitslink, unterstützt lange Strecken und hohe Bandbreiten (modellabhängig)
- Mehrfach-Bittiefenausgabe: 8 / 10 / 12 / 16 Bit (modellabhängig) – verbessert Schwachsignale und Dynamikbereich
- Integrierter Puffer (modellabhängig) sorgt bei hochauflösender oder schneller Aufnahme für stabile Daten
- Trigger-Modi: Freilauf, Soft-Trigger, externer Hard-Trigger; unterstützt Multikamerasynchronisation und Blitzsteuerung
- Industrielle I/O: optisch isolierte Ein-/Ausgänge plus programmierbare GPIO – erleichtern die Synchronisation mit Peripherie
- Bildfunktionen: ROI, digitales Binning (2×2/3×3/4×4 modellabhängig), Spiegelung, Gamma/LUT, Rauschreduktion usw.
- AF-Erweiterung: Unterstützt AF-Lock und manuelle Fokusübernahme (MF) für präzises Nachfokussieren und reproduzierbare Positionierung (modellabhängig).
- Formfaktor: Standardgehäuse oder OEM-Board – erleichtert Embedded-/Systemintegration
- Software/SDK: ToupView; Windows/Linux/macOS SDK (C/C++/C#/Python), kompatibel mit DirectShow/TWAIN
- Unterstützt Firmware-Updates vor Ort; erfüllt CE/FCC/RoHS (modellabhängig)
Produktdetails
| Hauptparameter | |
| Modell | IUC26000KPA-AF10G |
| Sensor | Sony IMX571BQR |
| Effektive Pixel / Auflösung | 26.0MP (6224×4168) |
| Bildrate (Vollauflösung) | 45fps@6224×4168(16bit); 37fps@3104×2084; 110fps@2064×1388 |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Bildqualität | |
| Pixelgröße | 3.76μm × 3.76μm |
| Sensorgröße | 23.48mm × 15.67mm |
| Diagonale | 1.8" (28.23mm) |
| Dynamikbereich | 84.42dB(HCG) 86.58dB(LCG) |
| Bittiefe | 8/16bit |
| Empfindlichkeit | 484.5mV |
| Schnittstelle & Mechanik | |
| Datenschnittstelle | 10GigE |
| GPIO | 1 optisch isolierter Eingang, 1 optisch isolierter Ausgang, 2 nicht isolierte I/O-Pfade. |
| Objektivanschluss | Canon EF-Bajonett (Autofokus) |
| Abmessungen | 88mm × 88mm × 51.3mm |
| Gewicht | 540g |
| Stromversorgung | Versorgung mit DC 12 V. |
| Umgebung & Zertifizierung | |
| Betriebstemperatur / Luftfeuchtigkeit | -10°C ~ +50°C / 20 %–80 % (nicht kondensierend) |
| Lagertemperatur / Luftfeuchtigkeit | -30°C ~ +70°C / TBD |
| Betriebssystem | Windows / Linux / macOS / Android plattformübergreifendes SDK (native C/C++, C#/VB.NET, Python, Java, DirectShow, TWAIN usw.) |
| Zertifizierung | CE/FCC |
Produktübersicht
IUC26000KPA-AF10G ist eine speziell für Mikroskopie-Bildgebungsanwendungen entwickelte Digitalkamera mit dem Sony IMX571BQR Hochleistungs-Bildsensor mit folgenden Eigenschaften:
- Außergewöhnliche Bildqualität: 26.0MP (6224×4168) Auflösung, 3.76μm × 3.76μm Pixelgröße, Sensorgröße von 23.48mm × 15.67mm, gewährleistet klare Detaildarstellung
- Bildgebungsmerkmale: Verfügt über Rolling Shutter Design, unterstützt Farb Bildgebung, geeignet für Hellfeld-, Dunkelfeld-, Phasenkontrast-, Fluoreszenz- und andere Mikroskopie-Beobachtungsmethoden
- Hochgeschwindigkeits-Datenübertragung: Nutzt 10GigE Schnittstelle, maximale Bildrate bis zu 45fps@6224×4168(16bit); 37fps@3104×2084; 110fps@2064×1388, unterstützt Echtzeit-Vorschau und schnelle Aufnahme
- Farbwiedergabe: 8/16bit Farbtiefe, Dynamikbereich erreicht 84.42dB(HCG) 86.58dB(LCG), reproduziert originalgetreu Probenfarben
- Empfindlichkeitsleistung: Hervorragende Schwachlichtleistung, Empfindlichkeit von 484.5mV, geeignet für Schwachlicht-Probenbeobachtung
- Optische Kompatibilität: Standard Canon EF-Bajonett (Autofokus) Schnittstelle, kompatibel mit verschiedenen Mikroskopmarken, ausgestattet mit optionalen 0,5×/0,63×/1× Adaptern
- Kompaktes Design: Gesamtabmessungen nur 88mm × 88mm × 51.3mm, Gewicht 540g, gespeist durch Versorgung mit DC 12 V., keine zusätzliche Stromquelle erforderlich
- Software-Unterstützung: Mitgeliefert mit professioneller Mikroskopie-Bildgebungssoftware ToupView, unterstützt Windows / Linux / macOS / Android plattformübergreifendes SDK (native C/C++, C#/VB.NET, Python, Java, DirectShow, TWAIN usw.) Systeme, bietet Mess-, Annotations-, Stitching-, erweiterte Tiefenschärfe- und andere Funktionen, unterstützt C/C++, C#, Python, ImageJ, µManager und andere Entwicklungsumgebungen
Kern-Leistungsspezifikationen
Auflösung
26.0MP (6224×4168)
Bildrate
Bis zu 45fps@6224×4168(16bit); 37fps@3104×2084; 110fps@2064×1388
Pixelgröße
3.76μm × 3.76μm
Datenschnittstelle
10GigE
Mikroskopie-Bildgebungsmerkmale
Professionelle Mikroskopie-Anwendungen
Optimiert für biomedizinische, materialwissenschaftliche, industrielle Inspektion und andere Mikroskopie-Beobachtungsanforderungen, unterstützt Hellfeld-, Dunkelfeld-, Phasenkontrast-, Fluoreszenz- und andere Beobachtungsmethoden
Exzellente Farbwiedergabe
Präzise Farbwiedergabe-Algorithmen und Weißabgleichsteuerung gewährleisten echte und genaue Probenfarben, erfüllen professionelle Anforderungen wie pathologische Diagnose
Mess- und Analysefunktionen
Mitgelieferte Software bietet Längen-, Flächen-, Winkel- und andere Messwerkzeuge, unterstützt Annotation und statistische Analyse, erfüllt quantitative Analyseanforderungen
Bildverarbeitungsfähigkeiten
Unterstützt Echtzeit-Bildverbesserung, erweiterte Tiefenschärfe, Bildstitching und andere erweiterte Funktionen, verbessert Beobachtungseffekte und Bildqualität
Warum dieses Modell wählen
Die IUC26000KPA-AF10G Mikroskopie-Kamera mit ihrer außergewöhnlichen Bildqualität, bequemen Bedienererfahrung und professionellen Software-Unterstützung ist eine ideale Wahl für Mikroskop-Digitalisierungs-Upgrades. Ob für biomedizinische Forschung, Materialanalyse oder industrielle Inspektion – sie bietet klare, genaue und zuverlässige mikroskopische Bildaufzeichnungs- und Analyselösungen.
SDK-Entwicklungskit
Unterstützt Windows, Linux, macOS und andere Plattformen
3D-Modelldateien
STEP-Format, für mechanische Designintegration
Lieferumfang · IUC26000KPA-AF10G #
Standardkonfiguration und Lieferumfang der IUC-AFU-EF-Serie (USB3.0 / 10GigE)
Empfohlenes Zubehör (GigE)
- Komplettkamera - 10GigE-Schnittstelle
- I/O-Kabel - 7-Pin-Kabel oder Verlängerungskabel
- 10GigE-Kabel/Optikmodul (je nach Einsatz)
- Stromversorgung - 12 V/3 A Luftfahrt-Steckernetzteil
- Objektiv (optional) - EF-Bajonettobjektiv

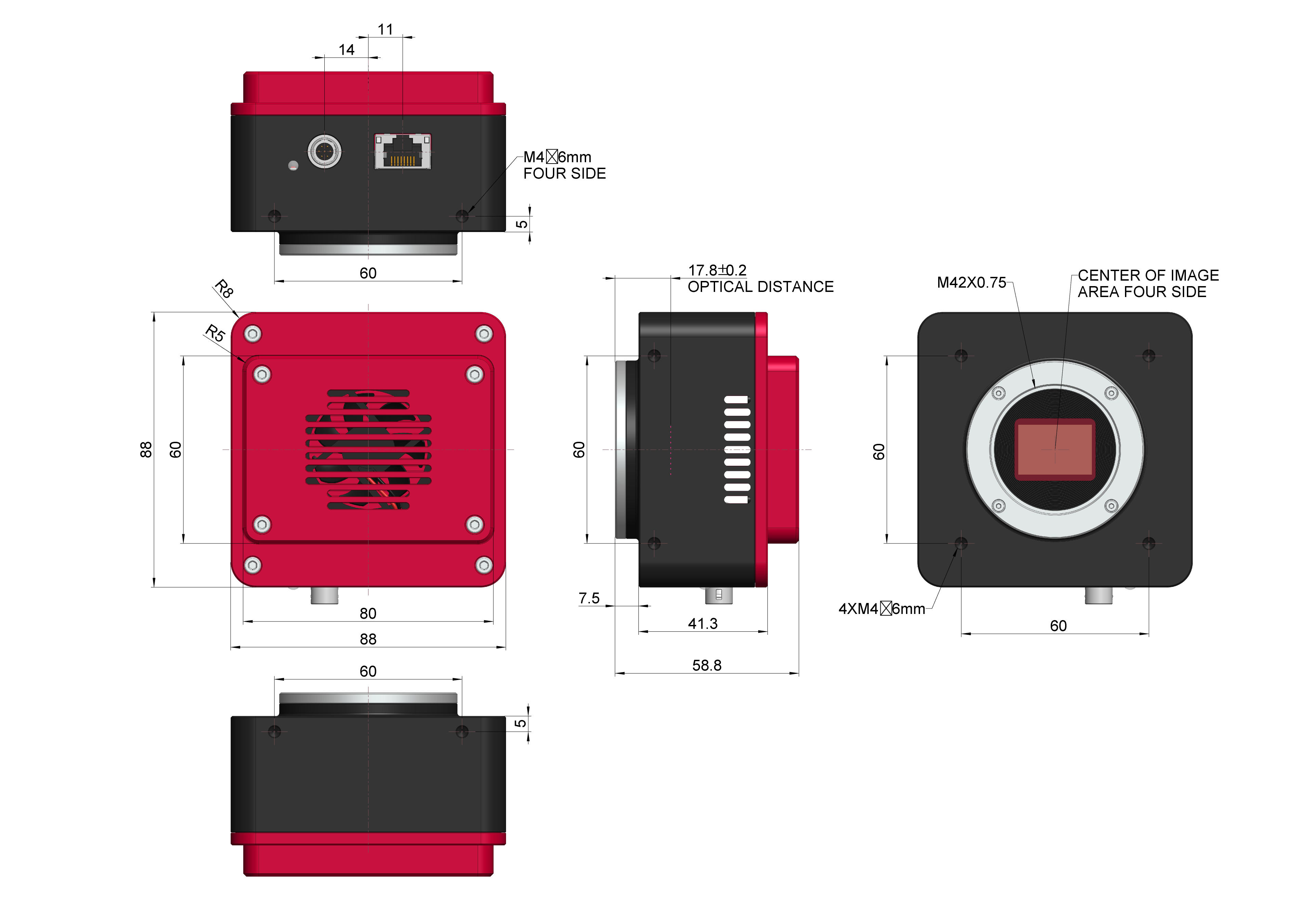

Produktabmessungen · IUC26000KPA-AF10G #
Abmessungsübersicht der IUC-AFU-EF-Serie
Die IUC-AFU-EF-Serie von ToupTek Photonics umfasst Autofokus-Industriekameras im Vollformat mit 26–60 MP. Sie richtet sich an Forschung, hochauflösende industrielle Bildgebung und dynamische Szenen. Ausgestattet mit rückbeleuchteten CMOS-Sensoren wie Sony IMX571/IMX455, USB3.0-Hochgeschwindigkeitsinterface und Autofokus für Canon-EF-Objektive bietet sie eine komplette Lösung für präzise Bildgebung und flexible Optik.
Kernmerkmale
Großformat/Vollformat
APS-C/Vollformat, bis zu 60 MP
EF-Bajonett Autofokus
Kompatibel mit Canon-EF-Optiken
BSI-CMOS
Hohe QE, niedriges Rauschen
Mehrstufiges Binning
1×1/2×2/3×3/9×9 flexibel umschaltbar
Wesentliche Leistungsdaten
Auflösungsbereich
26–60 MP
Sehr hohe PixelzahlMax. Bildrate
191 fps
ROI-ModusBelichtungsbereich
150 µs–15 s
Flexible SteuerungSensorgröße
1,8\"–2,7\"
GroßformatDetaillierte Produktvorstellung
Vollformat-Hochauflösungstechnologie
APS-C (1,8") und Vollformat (2,7") Sensoren liefern bis zu 60 MP, ideal für präzise Inspektion und Weitfeld-Bildgebung. 3,76-µm-Pixel balancieren Detailauflösung und Schwachlicht-Empfindlichkeit. Niedriger Dunkelstrom (min. 0,04 mV@1/30s) unterstützt Langzeitbelichtung und hohe Kontraste. 8/12/16-Bit-Ausgabe erfüllt Forschungs- und Industrieanforderungen.
Vorteile der BSI-CMOS-Sensoren
IMX571 und IMX455 bieten hohe Quanteneffizienz und niedriges Rauschen für hochwertige Schwachlichtaufnahmen. Die BSI-Architektur steigert die Photonenausbeute, verbessert das SNR deutlich und erreicht bis zu 6,1 fps @ 9568×6380 (16 Bit), im ROI-Modus bis zu 191 fps @ 1040×706.
Intelligentes Autofokussystem
EF-Mount-Autofokus eignet sich für Szenen mit häufigen Fokuswechseln. Kompatibel mit Canon-EF-Objektiven, bietet schnelle und präzise Fokussierung. Belichtungen von 150 µs bis 15 s, Free-Run-, Soft- und Hard-Trigger-Modi decken vielfältige Anwendungen ab.
Mehrstufiges Binning & ROI
Unterstützt 1×1, 2×2, 3×3, 9×9 Binning und ROI, um Auflösung und Bildrate flexibel auszubalancieren. USB3.0 Hochgeschwindigkeit mit Ein-Kabel-Strom/Daten vereinfacht die Verkabelung. Leistungsaufnahme <5 W, optisch isolierte I/O erleichtern die Systemintegration.
Industriedesign & Plattformsupport
Vollmetallgehäuse, geringer Verbrauch, Betriebstemperatur -10 bis +50 °C für stabilen Dauerbetrieb. Kompatibel mit Windows, Linux, macOS, Android; SDKs für C/C++, C#/VB.NET, Python, Java u.a. CNC-Metallgehäuse gewährleistet Robustheit und Langlebigkeit in Industrieumgebungen.
Anwendungen
Einsatzbeispiele der IUC-AFU-EF-Serie in der industriellen Bildgebung
Kernvorteile der IUC-AFU-EF-Serie
Autofokus
Kompatibel mit EF-Optik
Vollformat
2,7" Sensor
Sehr hohe Pixelzahl
Bis zu 60 MP
BSI CMOS
Hohe Empfindlichkeit
High-Speed ROI
191 fps
Mehrstufiges Binning
4 Modi
USB3.0
Ein-Kabel Strom/Daten
Plattform-SDK
Mehrsprachige APIs
