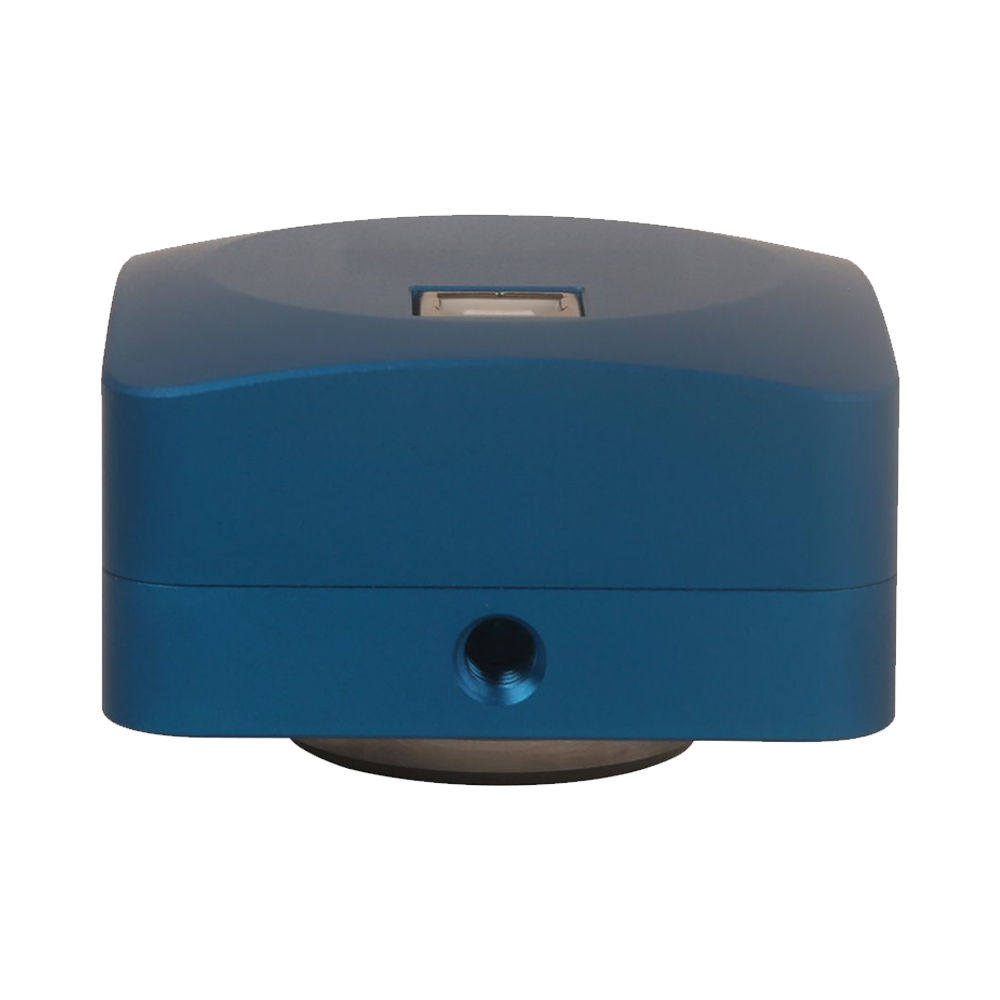

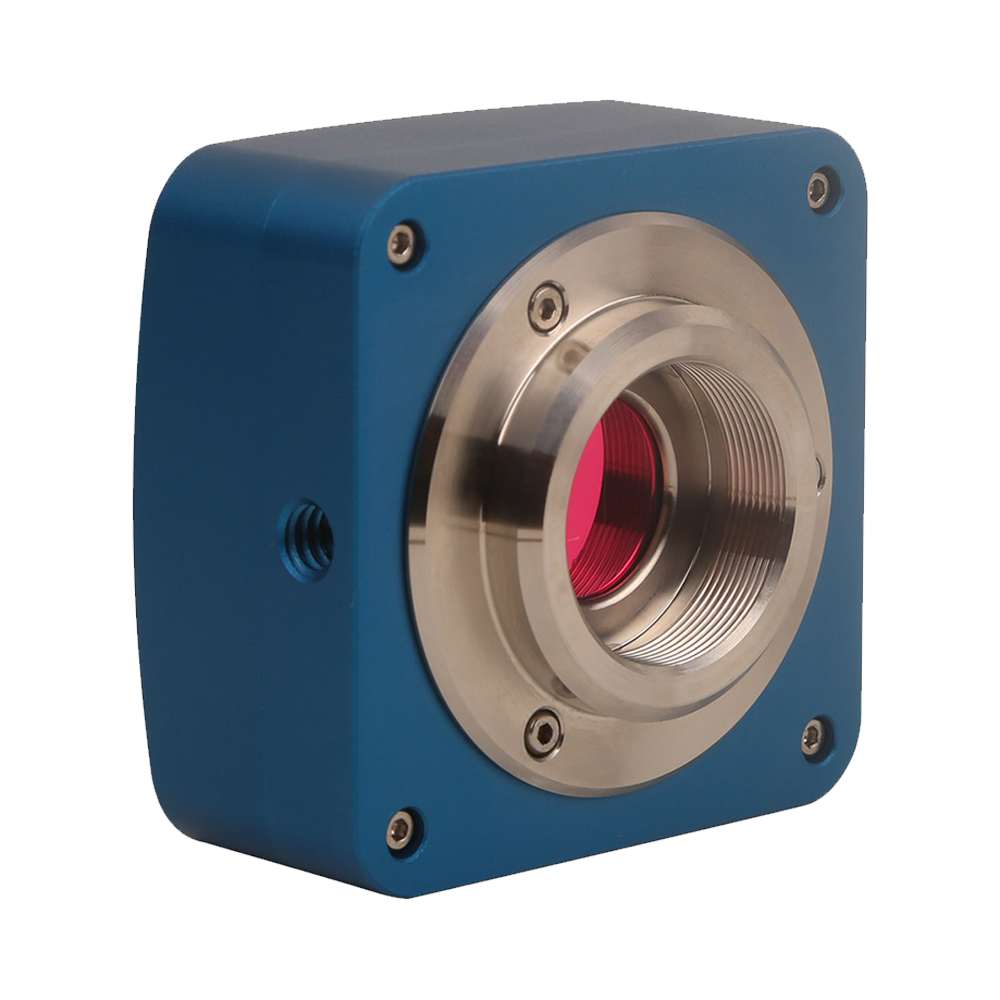

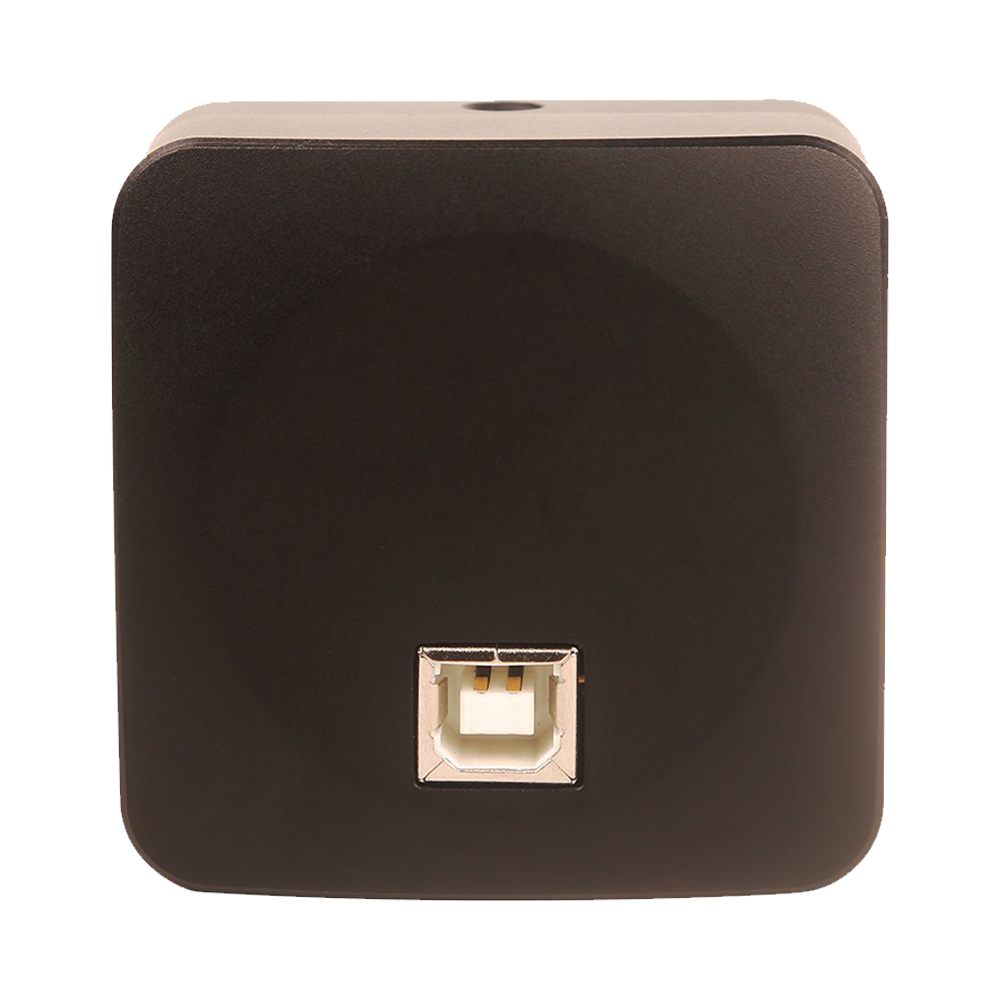

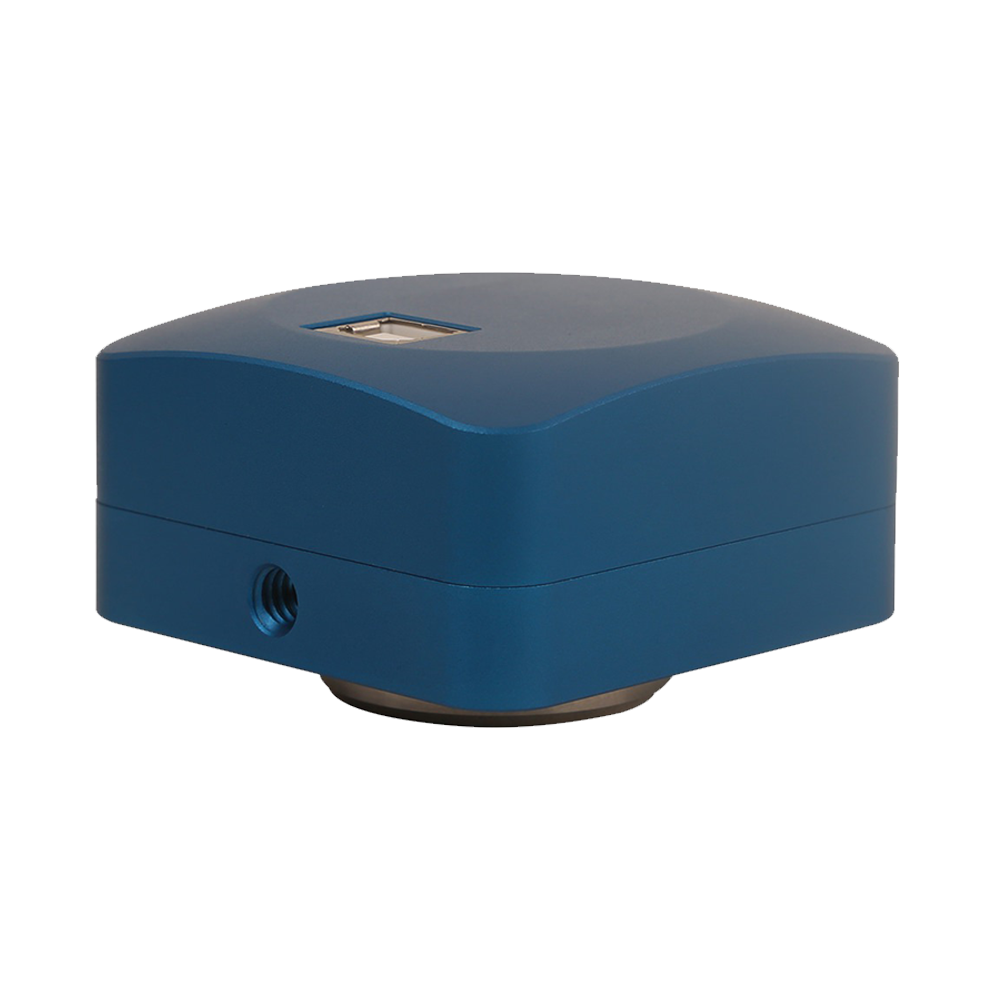

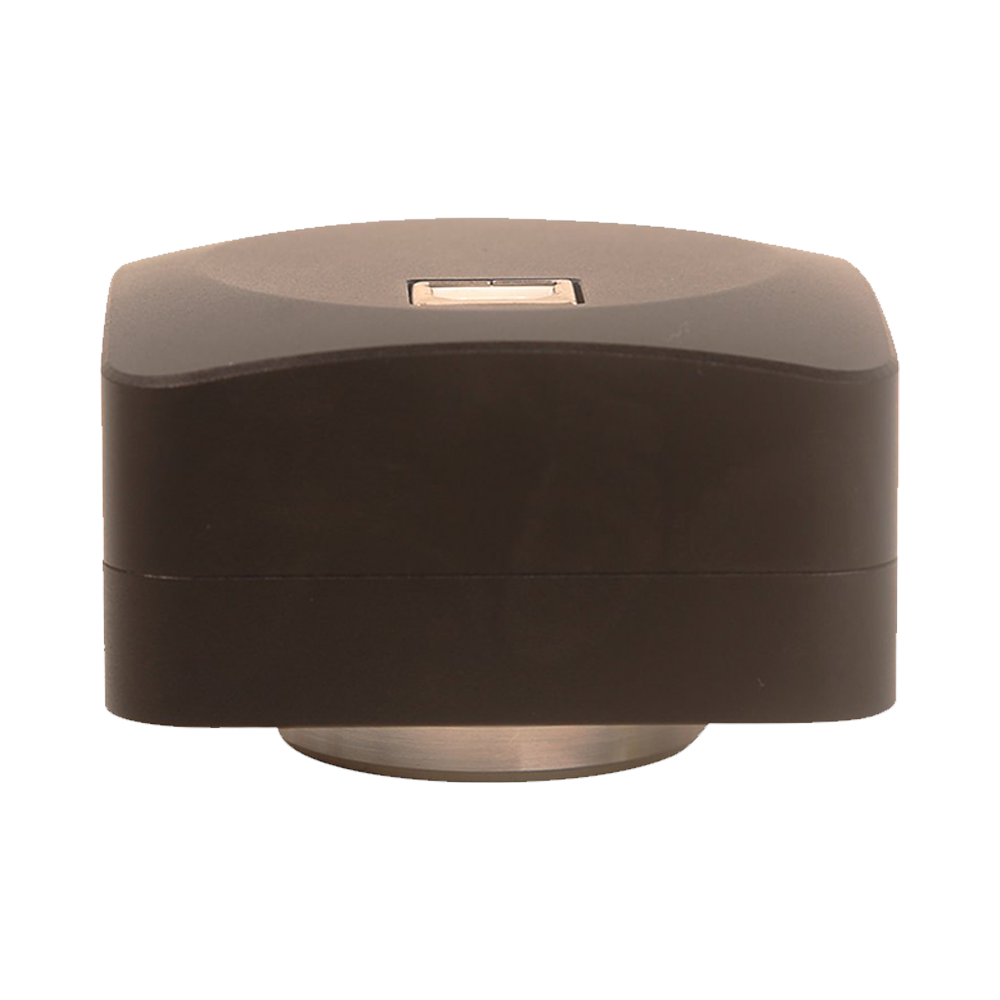

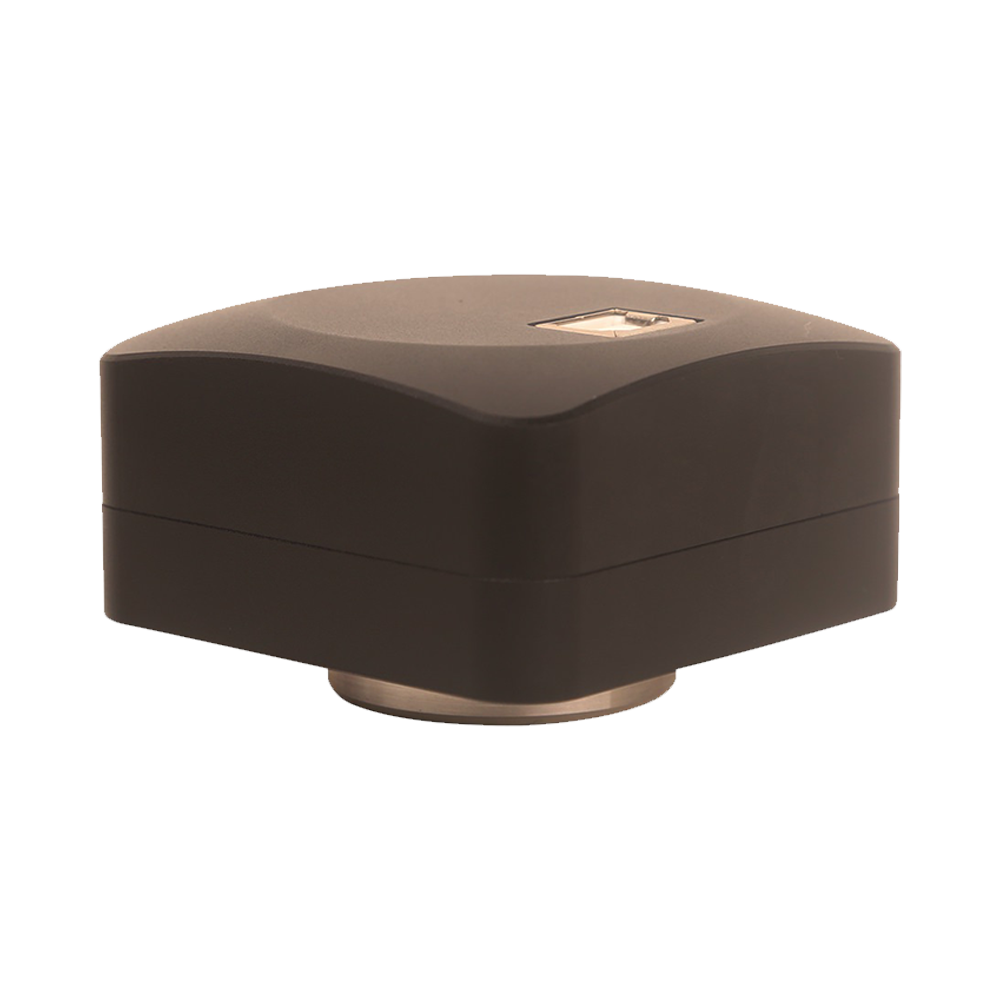

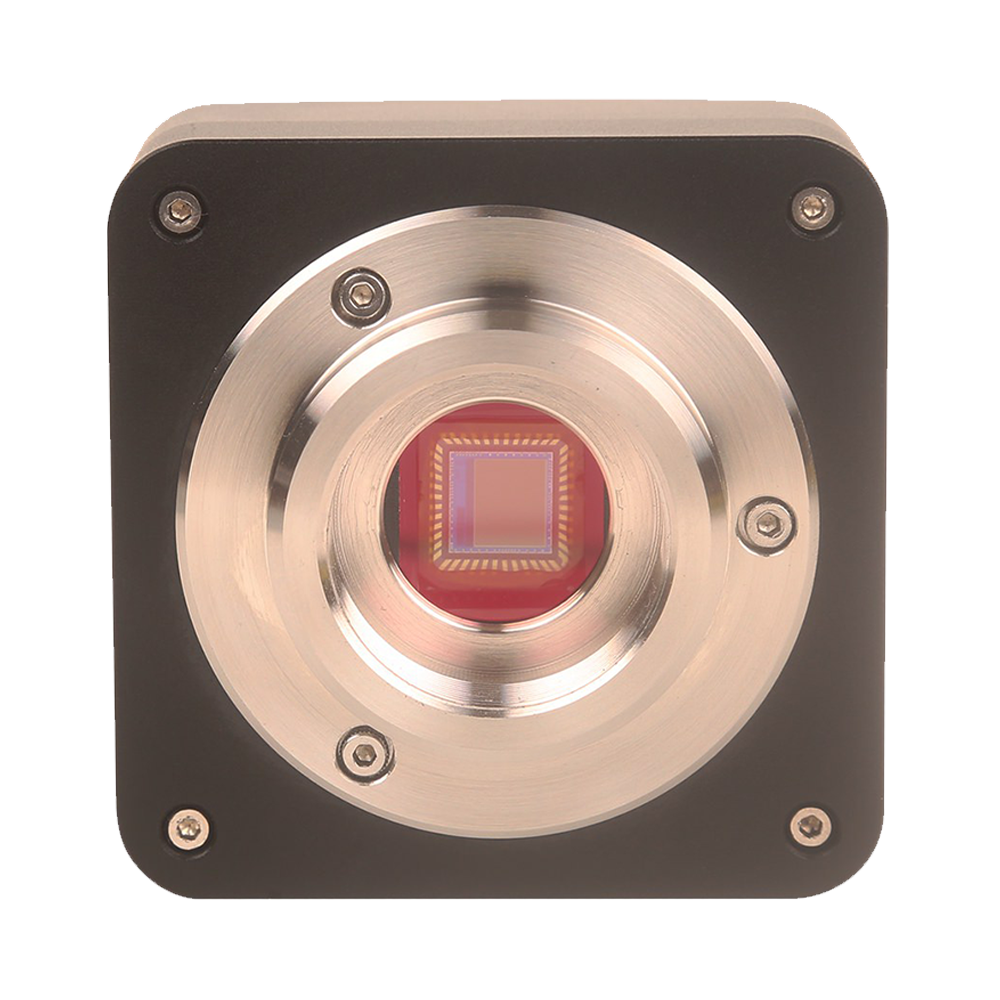

ECMOS03100KPA Mikroskopiekameras/Mikroskopkameras
Produkteinführung
Die ECMOS-Serie umfasst kompakte C-Mount-USB2.0-Mikroskopkameras mit Sony Exmor/Exmor R/Exmor RS BSI-CMOS-Sensoren (modellabhängig), die auch bei wenig Licht hohe Empfindlichkeit und niedriges Ausleserauschen bieten. Der 480-Mbit/s-USB2.0-Link ermöglicht Plug-and-Play und hohe Kompatibilität – ideal für Lehre, routinemäßige Forschungsaufzeichnungen und allgemeine Mikroskopie.
Die integrierte Ultra-Fine-Farbengine übernimmt Demosaic, Auto-Exposure/-Gain, One-Touch-Weißabgleich sowie Farb-/Gamma-/Kontrastverarbeitung in Echtzeit direkt in der Kamera, reduziert die CPU-Last und stabilisiert die Vorschau. Auflösungen von ca. 1,2–8,3 MP, 8/12-Bit-Unterstützung (modellabhängig) und freie ROI/Fensterung erlauben flexible Balance zwischen Auflösung, Bildrate und Bandbreite. Das CNC-Metallgehäuse (Aluminium/Zink-Aluminium) ist robust; ToupView/ToupLite und plattformübergreifende SDKs (Windows/Linux/macOS/Android) erleichtern Integration und Weiterentwicklung.
Hauptmerkmale
- Sensor: Sony Exmor / Exmor R / Exmor RS BSI-CMOS (modellabhängig) mit hoher Empfindlichkeit und niedrigem Rauschen
- Auflösungen ca. 1,2–8,3 MP (modellabhängig) für allgemeine Mikroskopie
- Schnittstelle: USB2.0 (480 Mbit/s) Plug-and-Play – hohe Kompatibilität, einfache Verkabelung
- Parallele A/D-Architektur kombiniert niedriges Rauschen mit geringem Stromverbrauch.
- Ultra-Fine-Farbengine: Demosaic, AE/AGC, AWB, One-Touch-White-Balance, Farb-/Gamma-/Helligkeits-/Kontraststeuerung, LUT
- Bittiefe & Daten: 8 / 12 Bit (modellabhängig), unterstützt RAW/Bayer-Ausgabe
- Bildfunktionen: Beliebige ROI/Fensterung – flexible Balance von Auflösung, Bildrate, Bandbreite
- Objektivanschluss: C-Mount-Standard, kompatibel mit diversen Mikroskop-/Industrieoptiken
- Gehäuse: CNC-gefertigtes Aluminium/Zink-Aluminum – robust, unterstützt Kühlung und EM-Abschirmung
- Stromversorgung: USB-Bus-Power (modellabhängig), geringer Verbrauch für Dauerbetrieb
- Software und Ökosystem: ToupView/ToupLite im Lieferumfang; SDKs für Windows / Linux / macOS / Android (kompatibel mit DirectShow / TWAIN).
- Typische Anwendungen: Hellfeld, Dunkelfeld, Schwachlicht/Fluoreszenz, Lehrdokumentation und allgemeine Laborbildgebung
Produktdetails
| Hauptparameter | |
| Modell | ECMOS03100KPA |
| Sensor | IMX123(C) |
| Effektive Pixel / Auflösung | 3.1M (2048×1536) |
| Bildrate (Vollauflösung) | 11.5fps@2048x1536; 18.3fps@1920x1080; 18.1fps@1600x1200; 29.5fps@1024x768 |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Bildgebungsleistung | |
| Pixelgröße | 2.5µm × 2.5µm |
| Sensorgröße | 5.12mm × 3.84mm |
| Diagonale | 0.4" (6.40mm) |
| Dynamikbereich | TBD |
| Bittiefe | 8bit |
| Empfindlichkeit | 600mv with 1/30s; 0.15mv with 1/30s |
| Schnittstelle & Mechanik | |
| Datenschnittstelle | USB2.0 |
| GPIO | TBD |
| Objektivanschluss | C-Mount-Anschluss |
| Abmessungen | TBD |
| Gewicht | 0.5~0.55Kg |
| Stromversorgung | USB-Stromversorgung |
| Umgebung & Zertifizierung | |
| Betriebstemperatur / Luftfeuchtigkeit | -10°C ~ 50°C / 30%~80%RH |
| Lagertemperatur / Luftfeuchtigkeit | -20°C ~ 60°C / 10%~60%RH |
| Betriebssystem | Windows / Linux / macOS / Android plattformübergreifendes SDK (native C/C++, C#/VB.NET, Python, Java, DirectShow, TWAIN usw.) |
| Zertifizierung | CE，FCC |
Produktübersicht
ECMOS03100KPA ist eine Digitalkamera, die speziell für mikroskopische Bildgebungsanwendungen entwickelt wurde und über einen IMX123(C) Hochleistungs-Bildsensor mit folgenden Eigenschaften verfügt:
- Außergewöhnliche Bildqualität: 3.1M (2048×1536) Auflösung mit 2.5µm × 2.5µm Pixelgröße, Sensorgröße von 5.12mm × 3.84mm, gewährleistet klare Detaildarstellung
- Bildgebungscharakteristika: Verfügt über Rolling Shutter Design, unterstützt Farb Bildgebung, geeignet für Hellfeld-, Dunkelfeld-, Phasenkontrast-, Fluoreszenz- und andere mikroskopische Beobachtungsmethoden
- Stabile Datenübertragung: Nutzt USB2.0 Schnittstelle mit maximaler Bildrate bis zu 11.5fps@2048x1536; 18.3fps@1920x1080; 18.1fps@1600x1200; 29.5fps@1024x768, unterstützt Echtzeit-Vorschau und schnelle Erfassung
- Farbwiedergabe: 8bit Farbtiefe mit Dynamikbereich bis TBD, authentische Wiedergabe der Probenfarben
- Hohe Empfindlichkeitsleistung: Hervorragende Schwachlichtleistung mit Empfindlichkeit von 600mv with 1/30s; 0.15mv with 1/30s, geeignet für schwaches Licht Probenbeobachtung
- Optische Kompatibilität: Standard C-Mount-Anschluss Schnittstelle, kompatibel mit verschiedenen Mikroskopmarken, optionale 0,5×/0,63×/1× Adapter verfügbar
- Kompaktes Design: Gesamtabmessungen von nur TBD, wiegt 0.5~0.55Kg, betrieben durch USB-Stromversorgung, keine zusätzliche Stromversorgung erforderlich
- Software-Unterstützung: Enthält professionelle Mikroskopie-Bildgebungssoftware ToupView, unterstützt Windows / Linux / macOS / Android plattformübergreifendes SDK (native C/C++, C#/VB.NET, Python, Java, DirectShow, TWAIN usw.) Systeme, bietet Mess-, Annotations-, Stitching-, Fokus-Stacking- und andere Funktionen, unterstützt C/C++, C#, Python, ImageJ, μManager Entwicklungsumgebungen
Kernleistungsindikatoren
Auflösung
3.1M (2048×1536)
Bildrate
Bis zu 11.5fps@2048x1536; 18.3fps@1920x1080; 18.1fps@1600x1200; 29.5fps@1024x768
Pixelgröße
2.5µm × 2.5µm
Datenschnittstelle
USB2.0
Mikroskopie-Bildgebungsmerkmale
Professionelle Mikroskopie-Anwendungen
Optimiert für biomedizinische, materialwissenschaftliche und industrielle Inspektions-Mikroskopieanforderungen, unterstützt Hellfeld-, Dunkelfeld-, Phasenkontrast-, Fluoreszenz- und andere Beobachtungsmethoden
Hervorragende Farbwiedergabe
Präzise Farbwiedergabealgorithmen und Weißabgleichskontrolle gewährleisten genaue und authentische Probenfarben, erfüllen professionelle Anforderungen wie pathologische Diagnose
Mess- und Analysefunktionen
Mitgelieferte Software bietet Messwerkzeuge für Länge, Fläche, Winkel usw., unterstützt Annotation und statistische Analyse, erfüllt quantitative Analyseanforderungen
Bildverarbeitungskapazitäten
Unterstützt Echtzeit-Bildverbesserung, Fokus-Stacking, Bildstitching und andere erweiterte Funktionen, verbessert Beobachtungseffekte und Bildqualität
Warum diese Kamera wählen
Die ECMOS03100KPA Mikroskopiekamera ist mit ihrer hervorragenden Bildqualität, bequemen Bedienungserfahrung und professionellen Software-Unterstützung eine ideale Wahl für digitale Mikroskop-Upgrades. Ob für biomedizinische Forschung, Materialanalyse oder industrielle Inspektion, sie bietet klare, genaue und zuverlässige mikroskopische Bildaufzeichnungs- und Analyselösungen.
SDK-Entwicklungskit
Unterstützt Windows, Linux, macOS und andere Plattformen
3D-Modelldateien
STEP-Format, für mechanische Designintegration
Lieferumfang #
Standardkonfiguration und Verpackungsangaben der C-Mount-USB-2.0-CMOS-Kameras der ECMOS-Serie
Standard-Lieferumfang
- Versandkarton: L:52 cm W:32 cm H:33 cm (20 Stück, 12–17 kg/Karton)
- Innenkarton: L:15 cm W:15 cm H:10 cm (0,50–0,55 kg pro Box)
- Eine Kamera der ECMOS-Serie
- Hochgeschwindigkeits-USB-2.0-Datenkabel (A-Stecker auf B-Stecker, vergoldet)/2,0 m
- CD (Treiber und Anwendungen, Ø12 cm)
Optionales Zubehör
- Fokussierbare Okulartubus-Adapter
Dia.23.2 mm Okulartubus auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075
Dia.31.75 mm Okulartubus auf C-Mount: 108008/ATA037, 108009/ATA050, 108010/ATA075 - Feste Okulartubus-Adapter
Dia.23.2 mm Okulartubus auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075
Dia.31.75 mm Okulartubus auf C-Mount: 108011/FTA037, 108012/FTA050, 108013/FTA075 - 108015 (Dia.23.2 mm auf 30.0 mm-Ring) – Adapterring für 30 mm Okulartuben
- 108016 (Dia.23.2 mm auf 30.5 mm-Ring) – Adapterring für 30.5 mm Okulartuben
- 108017 (Dia.23.2 mm auf 31.75 mm-Ring) – Adapterring für 31.75 mm Okulartuben
- Mikrometerskalen
106011/TS-M1 (X=0,01 mm/100 Div.)
106012/TS-M2 (X,Y=0,01 mm/100 Div.)
106013/TS-M7 (X=0,01 mm/100 Div., 0,10 mm/100 Div.)
Produktabmessungen #
Abmessungsübersicht der C-Mount-USB-2.0-CMOS-Kameras der ECMOS-Serie
Die ECMOS-Serie ist eine hochsensitive USB-2.0-Mikroskopkamera von ToupTek. Rückseitig belichtete Sony-Exmor-CMOS-Sensoren liefern hohe Empfindlichkeit und geringes Rauschen. Dank standardisiertem C-Mount ist sie mit zahlreichen Mikroskopen kompatibel und deckt Anwendungen vom klassischen Hellfeld bis zu schwach beleuchteten Fluoreszenzfeldern ab.
Schlüsseleigenschaften
Sony BSI-Sensoren
Exmor-Technologie mit zweistufiger Rauschreduktion für hervorragende Low-Light-Leistung
Stabile USB-2.0-Übertragung
Flüssige Videoausgabe und verzögerungsarme Live-Vorschau
Parallele A/D-Wandlung
Geringes Rauschen und niedriger Energieverbrauch für klare Bilder
Robustes Gehäuse
Zink-Aluminium-CNC-Gehäuse, passive Kühlung ohne Vibrationen
Highlights der Leistungsdaten
Auflösungsbereich
1,2–8,3 MP
Flexible PixeloptionenBildrate
Mehrere Dutzend fps
ROI-Modus ermöglicht höhere WertePixelgröße
1,62–3,75 µm
Balance zwischen Sensitivität und SchärfeBelichtungsbereich
0,105 ms–15 s
Feinfühlige SteuerungUmfassende Produktbeschreibung
Sony Exmor BSI-CMOS-Technologie
Rückseitig belichtete Sony-Exmor/Exmor R/Exmor RS Sensoren verlagern die Photodioden über die Logikebene und steigern so die Quanteneffizienz erheblich. Die zweistufige Rauschreduktion liefert selbst bei sehr niedriger Beleuchtung klare, rauscharme Bilder – ideal für fluoreszenzbasierte Low-Light-Anwendungen mit bis zu 200 % höherer Sensitivität gegenüber herkömmlichen Sensoren.
Parallele Spalten-A/D-Konversion
Die innovative Spalten-Parallel-A/D-Architektur stattet jede Pixelspalte mit einem eigenen Wandler aus und ermöglicht echtes paralleles Auslesen. Dadurch sinkt das Ausleserauschen (typisch < 2 e⁻) und der Energieverbrauch deutlich. Selbst bei langen Betriebszeiten bleibt die Kamera kühl und liefert konsistente Bildqualität.
Ultra-Fine-Farbengine
Die proprietäre Ultra-Fine-Farbengine setzt präzise Farbmappings und adaptiven Weißabgleich ein, um unter allen Lichtquellen naturgetreue Farben zu liefern. Gerade in Biologie, Pathologie oder Materialanalyse mit hohen Anforderungen an Farbtreue garantiert sie professionelle Ergebnisse.
Flexible Bildsteuerung
Eine Umschaltung zwischen 8- und 12-Bit-Datentiefe erlaubt den Wechsel zwischen kompakten Dateien und 4096 Graustufen für quantitative Analysen. Frei definierbare ROI-Bereiche erhöhen die Bildrate bei gleichbleibender Auflösung, der Belichtungsbereich von 0,105 ms bis 15 s deckt schnelle Bewegungen ebenso wie Langzeitbelichtungen ab.
Industriegehäuse aus Vollmetall
Das präzisionsgefertigte Zink-Aluminium-Gehäuse vereint geringes Gewicht mit hoher Stabilität. Speziell gestaltete Kühlrippen sorgen für vollständig passive Wärmeabfuhr ohne Lüfter und damit ohne Vibration. USB 2.0 ermöglicht Plug-and-Play mit Einzelkabel-Versorgung, umfassende Mehrplattform-SDKs erleichtern die Integration in bestehende Systeme.
Anwendungen
Einsatzbeispiele der ECMOS-Serie in verschiedenen Mikroskopieszenarien
Kernvorteile der ECMOS-Serie
Sehr hohe Empfindlichkeit
Sony-BSI mit zweistufiger Rauschreduktion
Sehr niedriges Rauschen
Spalten-parallele A/D-Wandlung
Präzise Farben
Ultra-Fine-Farbengine
USB-2.0-Schnittstelle
Plug-and-Play mit Einzelkabelversorgung
Breite Modellpalette
1,2–8,3 MP Auflösungen
Metallgehäuse
Zink-Aluminium mit passiver Kühlung
Flexible Steuerung
8/12-Bit-Umschaltung und freie ROI
Kostenbewusst
Hohe Leistung bei moderaten Investitionskosten
