EXCCD00300KMA Microscopy Cameras/Microscope Cameras
Produkteinführung
Die EXCCD-Serie sind C-Mount-USB2.0-CCD-Mikroskopkameras mit Sony ExView HAD Sensoren (modellabhängig). Sie wandeln mehr nahinfrarotes Licht in Nutzsignal um, erweitern die Empfindlichkeit vom sichtbaren Bereich bis NIR und reduzieren zugleich das Ausleserauschen – ideal für Schwachlicht- und Fluoreszenzanwendungen. FPGA-basiertes Timing erlaubt Langzeitbelichtungen bis rund 3600 s und erfasst so extrem schwache Signale. Über USB2.0 erfolgt eine stabile Datenübertragung; ToupView sowie plattformübergreifende SDKs (Windows/Linux/macOS/Android) erleichtern Integration und Weiterentwicklung.
Hauptmerkmale
- Sensoren: Sony ExView HAD CCD (modellabhängig) – erhöhte NIR-Response und Sensitivität für Schwachlicht.
- C-Mount-Standardanschluss erleichtert die Kopplung mit Mikroskop- und Industrieoptiken.
- FPGA-präzises Timing unterstützt Langzeitbelichtungen bis ca. 3600 s – ideal für schwache Fluoreszenz/Low-Light.
- CCD-Global-Exposure minimiert Bewegungsverzerrungen und Rolling-Shutter-Artefakte.
- USB2.0-Datenlink (480 Mbit/s) – Plug-and-Play und stabile Übertragung.
- Ultra-Fine-Farbengine: Farbkorrektur, Weißabgleich, Gamma/Kontrast/Helligkeit usw. (modellabhängig).
- Monolithisches CNC-Aluminiumgehäuse – robust und hilfreich für Kühlung sowie EMV-Abschirmung.
- Software & Ökosystem: ToupView inklusive; SDKs für Windows/Linux/macOS/Android (DirectShow/TWAIN-kompatibel).
- Typische Anwendungen: Hell-/Dunkelfeld, Schwachlicht- und Fluoreszenzmikroskopie, Material-/Halbleiterprüfung, wissenschaftliche Dokumentation u. a.
Produktdetails
| Hauptparameter | |
| Modell | EXCCD00300KMA |
| Sensor | ICX618AL CCD (M) |
| Effektive Pixel / Auflösung | 0.3MP (640×480) |
| Bildfrequenz (Vollauflösung) | 72fps@640x480 |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Monochrom |
| Bildgebungsleistung | |
| Pixelgröße | 5.6µm × 5.6µm |
| Sensorgröße | 3.58mm × 2.69mm |
| Diagonale | 0.3" (4.48mm) |
| Dynamikbereich | TBD |
| Bittiefe | 8bit/12bit |
| Empfindlichkeit | 1200mv with 1/30s |
| Schnittstelle & Mechanik | |
| Datenschnittstelle | USB2.0 |
| GPIO | TBD |
| Objektivanschluss | C-Mount-Anschluss |
| Abmessungen | TBD |
| Gewicht | 0.67~0.8Kg |
| Stromversorgung | USB2.0-Stromversorgung. |
| Umgebung & Zertifizierung | |
| Betriebstemperatur / Luftfeuchtigkeit | -10°C ~ +50°C / 30%~80%RH |
| Lagertemperatur / Luftfeuchtigkeit | -20°C ~ +60°C / 10%~60%RH |
| Betriebssystem | Windows XP/Vista/7/8/10/11 (32 & 64 Bit) / OS X / Linux |
| Zertifizierung | CE，FCC |
Produktübersicht
EXCCD00300KMA ist eine Digitalkamera, die speziell für mikroskopische Bildgebungsanwendungen entwickelt wurde und einen ICX618AL CCD (M) Hochleistungs-Bildsensor mit folgenden Eigenschaften aufweist:
- Außergewöhnliche Bildqualität: 0.3MP (640×480) Auflösung mit 5.6µm × 5.6µm Pixelgröße, Sensorgröße von 3.58mm × 2.69mm, gewährleistet klare Detaildarstellung
- CCD-Bildgebungseigenschaften: Verfügt über Rolling Shutter-Design, unterstützt Farbbildgebung, geeignet für Hellfeld-, Dunkelfeld-, Phasenkontrast-, Fluoreszenz- und andere mikroskopische Beobachtungsmethoden
- Stabile Datenübertragung: Nutzt USB2.0-Schnittstelle mit maximaler Bildfrequenz bis zu 72fps@640x480, unterstützt Echtzeit-Vorschau und Langzeitbelichtungsaufnahme
- Farbwiedergabe: 8bit/12bit Farbtiefe mit Dynamikbereich bis TBD, reproduziert Probenfarben genau
- Hochempfindliche Leistung: Ausgezeichnete Schwachlichtleistung mit Empfindlichkeit von 1200mv with 1/30s, geeignet für Schwachlicht- und Nahinfrarot-Probenbeobachtung
- Optische Kompatibilität: Standard C-Mount-Anschluss-Schnittstelle, kompatibel mit verschiedenen Mikroskopmarken, optionale 0,5×/0,63×/1× Adapter verfügbar
- Kompaktes Design: Gesamtabmessungen von nur TBD, wiegt 0.67~0.8Kg, betrieben mit USB2.0-Stromversorgung., keine zusätzliche Stromversorgung erforderlich
- Software-Unterstützung: Inkl. professioneller Mikroskopie-Bildgebungssoftware ToupView, unterstützt Windows XP/Vista/7/8/10/11 (32 & 64 Bit) / OS X / Linux-Systeme, bietet Mess-, Annotations-, Stitching-, Focus Stacking- und weitere Funktionen, unterstützt C/C++, C#, Python, ImageJ, μManager-Entwicklungsumgebungen
Wichtigste Leistungsindikatoren
Auflösung
0.3MP (640×480)
Bildfrequenz
Bis zu 72fps@640x480
Pixelgröße
5.6µm × 5.6µm
Datenschnittstelle
USB2.0
CCD-Mikroskopie-Bildgebungsfunktionen
Professionelle CCD-Anwendungen
Optimiert für biomedizinische, materialwissenschaftliche und industrielle Inspektions-Mikroskopie-Anforderungen, unterstützt Hellfeld-, Dunkelfeld-, Phasenkontrast-, Fluoreszenz- und Nahinfrarot-Beobachtungsmethoden
Ausgezeichnete Farbwiedergabe
Präzise Farbwiedergabealgorithmen und Weißabgleichssteuerung gewährleisten genaue und naturgetreue Probenfarben, erfüllen professionelle Anforderungen wie pathologische Diagnose
Langzeitbelichtungsfähigkeit
Unterstützt erweiterte Belichtungszeiten bis zu 1 Stunde, ideal für die Erfassung schwacher Fluoreszenzsignale und Nahinfrarot-Bildgebungsanwendungen
Bildverarbeitungsfunktionen
Unterstützt Echtzeit-Bildverbesserung, Focus Stacking, Bildstitching und andere erweiterte Funktionen, verbessert Beobachtungseffekte und Bildqualität
Warum diese CCD-Kamera wählen
Die EXCCD00300KMA CCD-Mikroskopiekamera mit ihrer ausgezeichneten Schwachlichtleistung, erweiterten Belichtungsfähigkeit und professionellen Software-Unterstützung ist eine ideale Wahl für spezialisierte Mikroskopieanwendungen. Ob für schwache Fluoreszenzdetektion, Nahinfrarot-Bildgebung oder Präzisionsforschung – sie bietet klare, genaue und zuverlässige mikroskopische Bildaufzeichnungs- und Analyselösungen.
SDK-Entwicklungskit
Unterstützt Windows, Linux, macOS und weitere Plattformen
3D-Modelldateien
STEP-Format, für mechanische Designintegration
Lieferumfang #
Standardkonfiguration und Verpackungsangaben der C-Mount-USB-2.0-CCD-Kameras der EXCCD-Serie
Standard-Lieferumfang
- Versandkarton: L:52 cm W:32 cm H:33 cm (20 Stück, 12–17 kg/Karton)
- Innenkarton: L:15 cm W:15 cm H:10 cm (0,67–0,80 kg pro Box)
- Eine Kamera der EXCCD-Serie
- Hochgeschwindigkeits-USB-2.0-Datenkabel (A-Stecker auf B-Stecker, vergoldet)/2,0 m
- CD (Treiber und Anwendersoftware, Ø12 cm)
Optionales Zubehör
- Fokussierbare Okulartubus-Adapter
Dia.23.2 mm Okulartubus auf C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075
Dia.31.75 mm Okulartubus auf C-Mount: 108008/ATA037, 108009/ATA050, 108010/ATA075 - Feste Okulartubus-Adapter
Dia.23.2 mm Okulartubus auf C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075
Dia.31.75 mm Okulartubus auf C-Mount: 108011/FTA037, 108012/FTA050, 108013/FTA075 - 108015 (Dia.23.2 mm auf 30.0 mm-Ring) – Adapterring für 30 mm Okulartuben
- 108016 (Dia.23.2 mm auf 30.5 mm-Ring) – Adapterring für 30.5 mm Okulartuben
- 108017 (Dia.23.2 mm auf 31.75 mm-Ring) – Adapterring für 31.75 mm Okulartuben
- Mikrometerskalen
106011/TS-M1 (X=0,01 mm/100 Div.)
106012/TS-M2 (X,Y=0,01 mm/100 Div.)
106013/TS-M7 (X=0,01 mm/100 Div., 0,10 mm/100 Div.)

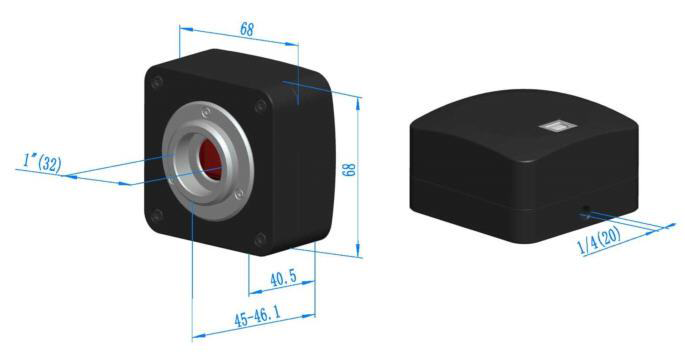

Produktabmessungen #
Abmessungsübersicht der C-Mount-USB-2.0-CCD-Kameras der EXCCD-Serie
Die EXCCD-Serie ist eine hochsensitive USB-2.0-C-Mount-CCD-Kamera von ToupTek und basiert auf Sony ExView HAD CCD-Sensoren. ExView-Technologie wandelt bislang ungenutztes nahinfrarotes Licht in Bildsignale um und erweitert die spektrale Empfindlichkeit vom sichtbaren Bereich bis in den NIR. Dadurch steigt die Leistungsfähigkeit unter schwacher Beleuchtung oder geringer Fluoreszenz deutlich an.
Schlüsseleigenschaften
Sony ExView HAD CCD
Erweitertes Spektrum bis in den NIR steigert Low-Light-Empfindlichkeit
USB-2.0-Hochgeschwindigkeit
Schnelles Protokoll für stabile Übertragung hochauflösender Bilder
FPGA-gesteuerte Belichtung
Belichtungen bis zu 1 Stunde für feinste Low-Light-Details
Ultra-Fine-Farbengine
Naturgetreue Farbwiedergabe und detailreiche Bilder
Highlights der Leistungsdaten
Auflösungsbereich
0,3–1,4 MP
Flexible PixeloptionenSpektrale Antwort
380–1000 nm
Von sichtbarem Licht bis NIRBildrate
Bis zu 72 fps
Bei 640×480Belichtungszeit
0,06 ms–1 h
Extrem weiter RegelbereichUmfassende Produktbeschreibung
ExView HAD CCD-Sensortechnologie
Sony ExView HAD CCDs wurden speziell für Low-Light-Anwendungen entwickelt. Eine angepasste Sensorstruktur erweitert die spektrale Empfindlichkeit vom klassischen sichtbaren Bereich (380–700 nm) bis in den nahen Infrarotbereich (bis ca. 1000 nm). Dadurch steigt die Sensitivität in Dunkelfeld- und Niedriglichtszenarien deutlich, während optimierte Photokonversionsmechanismen Streulicht-bedingtes Rauschen reduzieren – ein klarer Vorteil für Fluoreszenz- und Dunkelfeldmikroskopie.
Optimierte USB-2.0-Datenübertragung
Optimierte USB-2.0-Protokolle stellen eine stabile Übertragung hochauflösender Bilder und Videos sicher. Typische Modelle erreichen 15 fps bei 1360×1024 und bis zu 72 fps bei 640×480, wodurch Live-Vorschau und dynamische Beobachtung zuverlässig funktionieren. Interne Puffer- und Datenflussoptimierungen vermeiden Frameverluste bei langen Capture-Sessions, während die USB-2.0-Kompatibilität ein echtes Plug-and-Play-Erlebnis auf verschiedensten Systemen ermöglicht.
FPGA-gesteuerte Langzeitbelichtung
Ein integriertes Hochleistungs-FPGA steuert die Belichtung präzise von 0,06 ms bis 1 Stunde. Damit lassen sich selbst äußerst schwache oder fluoreszierende Proben detailreich erfassen. Hardwarebasiertes Timing verhindert Drift und Rauschakkumulation bei langen Belichtungen – ideal für Forschungsanwendungen mit langen Integrationszeiten wie Biolumineszenz oder Chemilumineszenz.
Präzise Ultra-Fine-Farbbearbeitung
Die integrierte Ultra-Fine-Farbengine nutzt moderne Algorithmen für authentische Farben und feine Details. 8- und 12-Bit-Ausgaben stehen bereit; 12 Bit liefern 4096 Graustufen für einen erweiterten Dynamikumfang. ROI-basierter Weißabgleich sowie manuelle Temp-/Tint-Anpassungen erleichtern den Umgang mit wechselnden Beleuchtungen. Die Engine ist auf das breite Spektrum der ExView-Sensoren ausgelegt und sorgt von sichtbarem Licht bis NIR für präzise Ergebnisse.
Mechanik mit hoher Zuverlässigkeit
Das CNC-gefertigte Aluminiumgehäuse ist kompakt und langlebig. Passive Kühlung eliminiert Lüftergeräusche und Vibrationen – besonders wichtig bei langen Belichtungen und hohen Vergrößerungen. Ohne bewegliche Teile steigt die Systemzuverlässigkeit, während der Wartungsaufwand sinkt. Der Standard-C-Mount gewährleistet Kompatibilität mit verschiedensten Mikroskopen und sorgt für einen langfristig stabilen Einsatz.
Anwendungen
Einsatzbeispiele der EXCCD-Serie in der Mikroskopie
Kernvorteile der EXCCD-Serie
Breites Spektrum
Empfindlichkeit von 380–1000 nm
Hohe Sensitivität
ExView-Technologie für Low-Light
Langzeitbelichtung
Belichtungen bis zu 1 Stunde
FPGA-Steuerung
Präzises Timing- und Belichtungsmanagement
12-Bit-Ausgabe
Erweiterter Dynamikumfang
USB-2.0-Anschluss
Plug-and-Play mit Einzelkabel
Robustes Gehäuse
CNC-Aluminium mit passiver Kühlung
Plattformübergreifende SDKs
Einfache Integration in bestehende Systeme
