XCAM4K-Serie Multi-Interface-Kamera
Produktübersicht
Die XCAM4K-Serie ist Toupteks neueste Generation von HDMI-Kameras mit einer 4K-Auflösung bei 60 Bildern pro Sekunde, was derzeit die höchste Bildrate unter HDMI-Kameras in China darstellt.
Die XCAM4K8MPA HDMI-Kamera verwendet den Sony IMX334LQR-C CMOS-Bildsensor mit Exmor-Technologie. Der Sensor verfügt über eine Chipgröße von 1/1.2" und eine Pixelgröße von 2,0 µm × 2,0 µm. Der IMX334 zeichnet sich durch hohe Empfindlichkeit, niedrigen Dunkelstrom und minimale Farbstreuung durch RGB-Primärfarbfilter aus.
Die XCAM4K8MPB-Serie verwendet den Sony IMX485LQR-C CMOS-Bildsensor mit Exmor-Technologie. Mit einer Chipgröße von 1/1.8" und einer Pixelgröße von 2,9 µm × 2,9 µm bietet der IMX485 eine extrem hohe Empfindlichkeit (G-Lichtempfindlichkeit erreicht 2188 mV bei 1/30 s), niedrigen Dunkelstrom und minimale Farbstreuung durch RGB-Primärfarbfilter.
Die XCAM4K16MPA-Serie verwendet den Sony IMX183LQR-C CMOS-Bildsensor mit Exmor-Technologie. Der Sensor hat eine Chipgröße von 1/1.06" und eine Pixelgröße von 2,4 µm × 2,4 µm. Der IMX183 bietet hohe Empfindlichkeit, niedrigen Dunkelstrom und minimale Farbstreuung durch RGB-Primärfarbfilter.

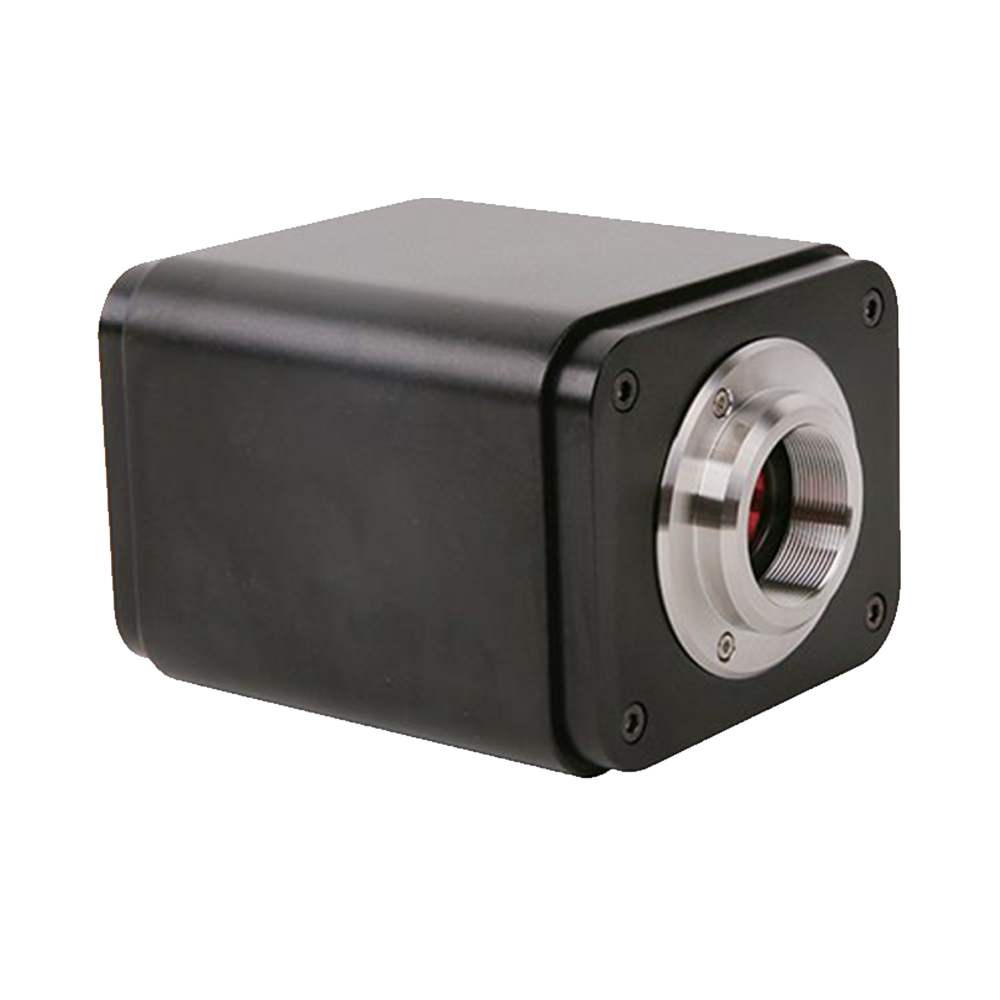

Die XCAM4K-Serie verwendet eine Standard-C-Mount-Schnittstelle für maximale Kompatibilität mit verschiedenen Mikroskopsystemen. Bei Verwendung mit HDMI-Monitoren oder Fernsehern ermöglicht sie Videoaufzeichnungen. Über NETWORK/USB-Verbindung kann die Kamera Echtzeit-Videos an Computer zur Bilderfassung und Videoaufzeichnung übertragen.
Hardware-3D-Rauschunterdrückung, Schärfealgorithmen und lokales Tone-Mapping verbessern die Bild- und Videoqualität der XCAM4K-Serie erheblich.
Die mitgelieferte Windows-Software bietet Bildverarbeitungs- und Messfunktionen sowie erweiterte Funktionen wie Bildstitching und Tiefenschärfenerweiterung. Die Software unterstützt Kalibrierung bei verschiedenen Vergrößerungen für präzise Messungen. Für Mac- und Linux-Systeme steht eine vereinfachte Software für Videoaufnahme, Bilderfassung und einfache Bildverarbeitung zur Verfügung.
Hauptmerkmale
- Sony Exmor/Starvis rückbeleuchtete CMOS-Sensoren
- 4K HDMI/NETWORK/USB Mehrfachschnittstellenausgabe C-Mount CMOS-Kamera
- 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
- SD-Karte/USB-Speicherstick für Bild- oder Videospeicherung mit lokaler Vorschau und Wiedergabe
- Integrierte XCamView-Software zur Kamerasteuerung
- Leistungsstarke ISP-Funktionen mit deutlicher Schärfung und 3D-Rauschunterdrückung, präziserer ROI-Weißabgleich
- Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
- iOS/Android-Mobile-Apps, kostenloser Download im App Store
Produktdetails
XCAM4K8MPA Technische Spezifikation
| Schlüsselparameter | |
| Produktmodell | XCAM4K8MPA |
| Produktserie | HDMI/NETWORK/USB Mehrfachausgabe C-Mount CMOS-Kamera |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX334(C) |
| Sensorgröße | 1/1.8" (7.68×4.32mm) |
| Diagonale | 8.8mm |
| Pixelgröße | 2.0μm × 2.0μm |
| Auflösung | 8MP (3840×2160) |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Leistungsparameter | |
| Bildrate | HDMI: 60fps@4K/1080P; NETWORK: 30fps@4K/1080P; USB: 30fps@3840×2160 |

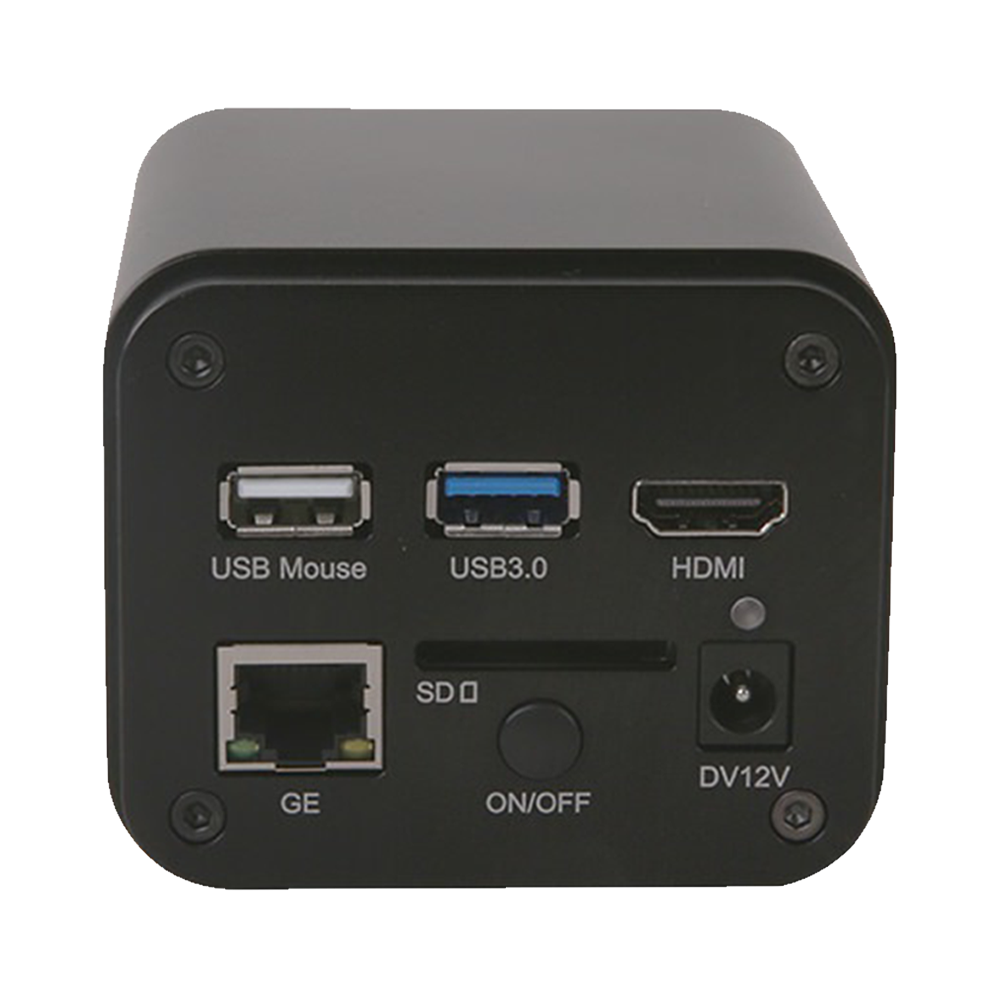

| Ausgangsschnittstellen | HDMI2.0, USB3.0, LAN, Wi-Fi |
| Objektivanschluss | C-Mount-Anschluss |
| Speicherunterstützung | SD-Karte, USB-Stick |
| Softwareunterstützung | XCamView, ToupView, ToupLite |
| Physikalische Parameter | |
| Stromversorgung | DC 12V/1A |
| Abmessungen | 78 × 65 × 94.5 mm |
| Gewicht | 0.47 kg |
| Umgebungsparameter | |
| Betriebstemperatur | -10°C ~ +50°C |
| Weitere Informationen | |
| Unterstützte Betriebssysteme | Windows, Linux, macOS |
| Zertifizierung | CE, FCC, RoHS |
Produktübersicht
XCAM4K8MPA vereint HDMI 4K60, USB 3.0 und Netzwerk-Streaming in einem System und liefert latenzarme Bildgebung mit integrierter Sprach- und Barcode-Steuerung.
- 4K60-Echtzeit: HDMI 2.0 liefert 3840×2160 bei 60 fps mit einer Anzeigelatenz von etwa 40 ms – ideal für Live-Demonstrationen.
- Mehrfachschnittstellen: HDMI, USB 3.0 (UVC) und Ethernet (H.264) arbeiten parallel und bedienen Großdisplay, PC-Software und Netzwerk gleichzeitig.
- Sprach- & Barcode-Steuerung: Aufnahme, Video und Freeze lassen sich per Sprachmodul oder Barcodescanner auslösen – beschleunigt standardisierte Workflows.
- XCamView Werkzeugpalette: Messungen, Vergleich, Stitching, Focus-Stacking sowie Overlay-Funktionen stehen direkt am HDMI-Menü bereit.
- Lokale Speicherung: USB-Sticks oder SD-Karten sichern 4K-Videos und Bilder, Wiedergabe erfolgt ohne PC direkt am Gerät.
- ISP mit 3D-Rauschunterdrückung: HDR, Dunkelbereichsverstärkung und Schärfung heben Details bei schwacher Beleuchtung hervor.
- Voreinstellungen für Mikroskope: Profile für Bio-, Stereound Metallmikroskope lassen sich per Tastendruck wechseln.
Kernleistungsindikatoren
4K
Videoauflösung
60fps
Maximale Bildrate
Mehrfachschnittstellen
HDMI-/USB-Ausgabe
8MP (3840×2160)
Sensorauflösung
Erweiterte Funktionsmerkmale
Sprachsteuerung
USB-Sprachmodul für komfortable Bedienung ohne Hände.
Barcode-Trigger
Serienaufnahmen per Barcodescanner, ideal für Rückverfolgbarkeit.
Intelligente Messfunktionen
Automatische Kantenerkennung und Messwerkzeuge steigern Präzision und Tempo.
ISP-Optimierung
Leistungsstarke Signalverarbeitung verbessert Dynamik und reduziert Rauschen.
Empfehlung
XCAM4K8MPA verbindet Plug-and-Play-Bedienung, flexible Steueroptionen und starke Bildverarbeitung – ideal für anspruchsvolle Live-Mikroskopie. Sprachsteuerung und Barcode-Trigger beschleunigen die Abläufe und machen das System zur ersten Wahl für Lehre, industrielle Prüfung und wissenschaftliche Dokumentation.
Anwendungsszenarien
Stereomikroskop-Bildgebung
Stereomikroskop-Bildgebung
Biologische Mikroskop-Bildgebung
Biologische Mikroskop-Bildgebung
Industrielle Inspektionen
Industrielle Inspektionen
Lehre und Forschung
Lehre und Forschung
Digitales Labor
Digitales Labor
Anwendungsbeispiele
Luzernestängel
Ackerbohnenwurzel
Älterer Hirtentäschel-Embryo
Maisblatt
Auswahlhinweise
- 4K-Ausführung: Modelle mit „4K“ im Namen liefern 3840×2160 und volle 4K60-Ausgabe.
- Hohe Bildrate: Varianten mit „1080P“ erreichen bis zu 60 fps für dynamische Prozesse.
- Großer Sensor: IMX678 (1/1.8") bietet mehr Sichtfeld und höhere Lichtausbeute.
- Kosteneffizienz: IMX415 oder IMX462 kombinieren solide 4K-Qualität mit attraktivem Budget.
XCAM4K8MPA Produktbroschüre
PDF-Format mit detaillierten technischen Daten, Maßzeichnungen und Anwendungshinweisen
Software-Downloads
Professionelle Bildgebungssoftware XCamView / ToupView / ToupLite
3D-Modell-Datei
STEP-Format für Systemintegrationsprojekte
Detaillierte Einführung
Die XCAM4K Kameraserie von Tupu Optoelectronics ist eine eigenständig arbeitende 4K-HDMI-CMOS-Kamera mit Mehrfachausgabe für die hochaufgelöste Bild- und Videoerfassung an Stereo- und Biologischen Mikroskopen. Über Netzwerkbetrieb lassen sich interaktive Mikroskopie-Lehr- oder Remote-Kollaborationssysteme aufbauen – ideal für Unterricht, Forschungsdokumentation und industrielle Inspektion.
Die Serie nutzt den rückwärtig belichteten Sony Starvis 2 Hochsensitivitäts-Sensor, unterstützt adaptive 4K-/1080P-HDMI-Ausgabe und liefert 4K-60-fps-Ausgabe mit durchschnittlich 40 ms Verzögerung – hohe Bildqualität bei nahezu Echtzeitreaktion.
Technische Merkmale
- Mehrfachausgabe & Netzwerk-Kollaboration: HDMI 4K60, USB 3.0 und Gigabit-Ethernet ermöglichen parallele Ausgabe für lokale Anzeige, PC-Erfassung und Remote-Zusammenarbeit
- Hochleistungsbildgebung mit Hardwareverarbeitung: Sony Starvis 2 Sensor mit integrierter 3D-Rauschreduktion, Schärfeoptimierung, Farbwiedergabe und Gamma-Anpassung
- Intelligente Interaktion & einfache Bedienung: Unterstützt Sprachsteuerungsmodul; per USB-Audio lassen sich Foto-, Video- und Freeze-Befehle auslösen, inklusive automatischer Uploads
- Umfangreiches Dateimanagement & Advanced Features: Integrierter Browser unterstützt Bild-/Videovergleich, Stand-/Bewegtbildvergleich, Tiefenschärfenfusion und Mehrfach-Stitching
- Plattformübergreifende Kompatibilität: Voll kompatibel mit ToupView/ToupLite unter Windows, macOS und Linux; Standard-SDKs erleichtern Integrationen
Zentrale Vorteile
-
1
Mehrfachschnittstellen für flexible Deployments Unterstützt HDMI-, USB- und LAN-Ausgabe – eigenständiger Betrieb oder Eingliederung in Lehr- und Forschungssysteme
-
2
4K-60-fps-Bildgebung mit geringer Latenz Durchschnittlich 40 ms Verzögerung – ideal für Echtzeitpräsentationen und Aufzeichnungen
-
3
Integrierte intelligente Funktionen Sprachsteuerung, automatische Uploads und lokale Verwaltung vereinfachen den Alltag
-
4
Professionelle Bildoptimierung Hardwareseitige 3D-Rauschreduktion, Schärfen, Gamma-Anpassung und natürliche Farbwiedergabe gewährleisten hohe Qualität
-
5
Plattformunterstützung und Erweiterbarkeit Kompatibel mit mehreren Systemen und SDKs – geeignet für Lehre, Forschung und industrielle Inspektion
