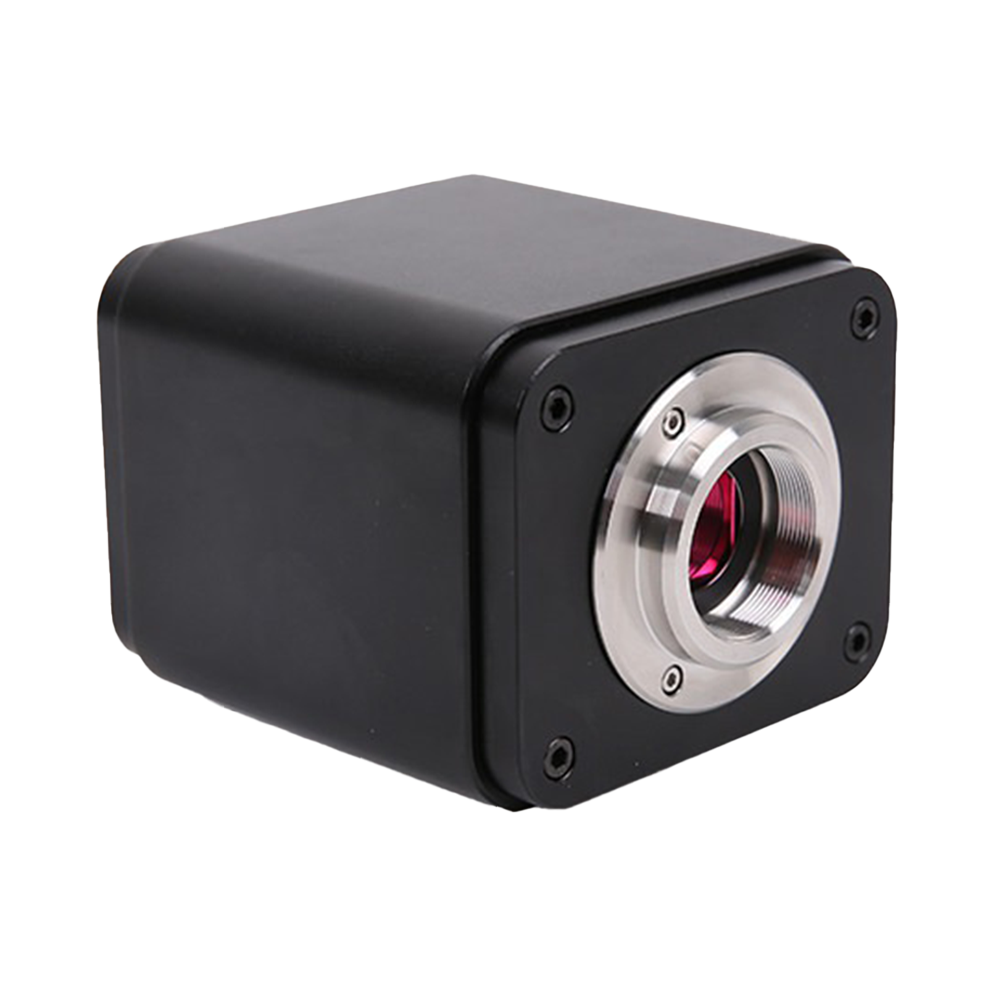

XCAMTOP4K-Serie Multi-Interface-Kamera
Produktübersicht
Die XCAMTOP4K-Serie integriert HDMI-, LAN-, Wi-Fi- und USB-Video-Mehrfachausgabe und unterstützt Sprachsteuerung sowie ISP-intelligente Verarbeitung. Das System eignet sich für Stereo- und biologische Mikroskope sowie interaktive Lehrsysteme.
Die XCAMTOP4K-Serie HDMI-Kameras ermöglichen direkte Video- und Bilderfassung für Stereo- oder biologische Mikroskope ohne Computer und können zu interaktiven mikroskopischen Lehrsystemen vernetzt werden, was Unterricht und Lernen erleichtert.
Hauptmerkmale
- Sony Exmor/Starvis rückbeleuchtete CMOS-Sensoren
- 4K HDMI/NETWORK/USB Mehrfachschnittstellenausgabe
- 4K/1080P HDMI-Ausgabe mit adaptiver Umschaltung
- SD-Karte/USB-Speicherstick für Bild- oder Videospeicherung mit lokaler Vorschau und Wiedergabe
- Unterstützt mehrsprachige Menüs, global anwendbar, kompatibel mit Windows/macOS/Linux/Android/iOS und anderen Mainstream-Systemen (einige Funktionen plattformabhängig)
- Integrierte XCamView-Software zur Kamerasteuerung
- Leistungsstarke ISP-Funktionen mit deutlicher Schärfung und 3D-Rauschunterdrückung, präziserer ROI-Weißabgleich
- Integrierte XCamView-Software mit umfangreichen Bildverarbeitungs- und Messfunktionen, unterstützt automatische Kantenerkennung und automatische Messung
- iOS/Android-Mobile-Apps, kostenloser Download im App Store
Produktdetails
XCAMTOP4K8MPB (eingestellt) Technische Spezifikation
| Schlüsselparameter | |
| Produktmodell | XCAMTOP4K8MPB (eingestellt) |
| Produktserie | HDMI/NETWORK/USB Mehrfachausgabe C-Mount CMOS-Kamera |
| Sensorparameter | |
| Sensorbezeichnung | Sony IMX485(C) |
| Sensorgröße | 1/1.2" (11.14×6.26mm) |
| Diagonale | 12.8mm |
| Pixelgröße | 2.9μm × 2.9μm |
| Auflösung | 8MP (3840×2160) |
| Verschlusstyp | Rolling Shutter |
| Farbtyp | Farbe |
| Leistungsparameter | |
| Bildrate | HDMI: 30fps@4K/1080P; NETWORK: 30fps@4K/1080P; USB: 30fps@3840×2160 |

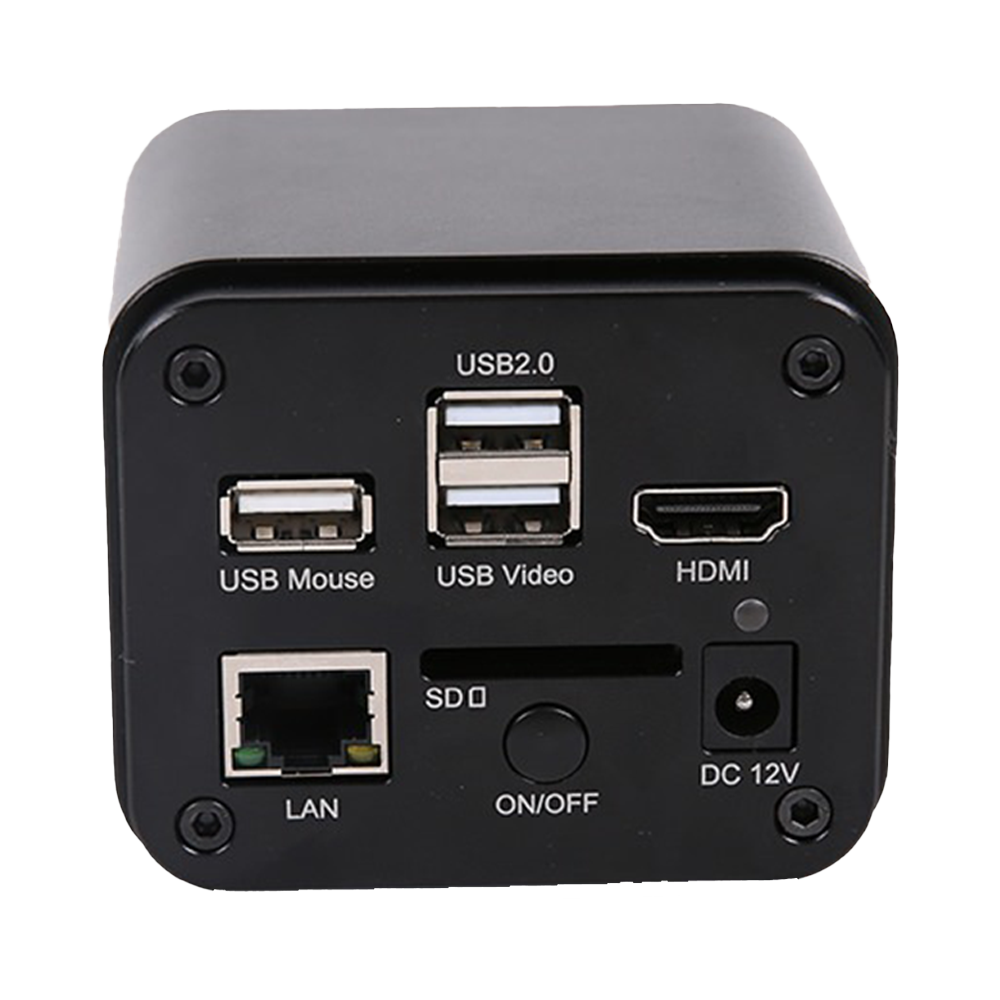

| Ausgangsschnittstellen | HDMI1.4 , USB2.0, LAN, NETWORK |
| Objektivanschluss | C-Mount-Anschluss |
| Speicherunterstützung | SD-Karte, USB-Stick |
| Softwareunterstützung | XCamView, ToupView, ToupLite |
| Physikalische Parameter | |
| Stromversorgung | DC 12V/1A |
| Abmessungen | 78 × 65 × 94.5 mm |
| Gewicht | 0.47 kg |
| Umgebungsparameter | |
| Betriebstemperatur | -10°C ~ +50°C |
| Weitere Informationen | |
| Unterstützte Betriebssysteme | Windows, Linux, macOS, Android |
| Zertifizierung | CE, FCC, RoHS |
Produktübersicht
XCAMTOP4K8MPB (eingestellt) ist eine Multi-Interface-Kamera für hochauflösende Echtzeitbildgebung und kombiniert Optik, Elektronik sowie Software in einem System. Die wichtigsten Highlights:
- Plug-and-Play：HDMI-Video ohne PC direkt anzeigen – Beobachten und Dokumentieren in einem Schritt.
- USB-Sprachsteuerung：Sprachbefehle für Aufnahme, Video, Freeze und mehr lassen die Hände frei.
- Barcode-Trigger：Fotos per Barcodescanner, ideal für Serienaufnahmen und Rückverfolgbarkeit.
- Intelligente Messfunktionen：XCamView bietet automatische Kantenerkennung, Parallel- und Rechteckmessungen.
- Lokale Speicherung & Vergleich：USB-Speicher, lokale Wiedergabe sowie Bild- und Videovergleich erleichtern die Analyse.
- Leistungsstarke ISP-Verarbeitung：Dunkelbereichsverstärkung, Schärfung und 3D-Rauschunterdrückung verbessern Details.
- Schneller Szenenwechsel：Voreinstellungen für Bio- und Stereomikroskope lassen sich sofort umschalten.
Kernleistungsindikatoren
4K
Videoauflösung
60fps
Maximale Bildrate
Mehrfachschnittstellen
HDMI-/USB-Ausgabe
8MP (3840×2160)
Sensorauflösung
Erweiterte Funktionsmerkmale
Sprachsteuerung
USB-Sprachmodul für komfortable Bedienung ohne Hände.
Barcode-Trigger
Serienaufnahmen per Barcodescanner, ideal für Rückverfolgbarkeit.
Intelligente Messfunktionen
Automatische Kantenerkennung und Messwerkzeuge steigern Präzision und Tempo.
ISP-Optimierung
Leistungsstarke Signalverarbeitung verbessert Dynamik und reduziert Rauschen.
Empfehlung
XCAMTOP4K8MPB (eingestellt) verbindet Plug-and-Play-Bedienung, flexible Steueroptionen und starke Bildverarbeitung – ideal für anspruchsvolle Live-Mikroskopie. Sprachsteuerung und Barcode-Trigger beschleunigen die Abläufe und machen das System zur ersten Wahl für Lehre, industrielle Prüfung und wissenschaftliche Dokumentation.
Anwendungsszenarien
Stereomikroskop-Bildgebung
Stereomikroskop-Bildgebung
Biologische Mikroskop-Bildgebung
Biologische Mikroskop-Bildgebung
Industrielle Inspektionen
Industrielle Inspektionen
Lehre und Forschung
Lehre und Forschung
Anwendungsbeispiele
Kürbisgewächs-Stamm-Längsschnitt
Zweijähriger Lindenstamm-Querschnitt
Einfaches kubisches Epithel-Schnitt
Leiterplatte
Auswahlhinweise
- 4K-Variante: Modelle mit „4K“ im Namen liefern 3840×2160 Auflösung.
- Hohe Bildrate: Varianten mit „1080P“ erreichen bis zu 60 fps für dynamische Szenen.
- Großer Sensor: Ausführungen mit IMX678 (1/1.8") bieten größeres Sichtfeld und Lichtempfindlichkeit.
- Kosteneffizienz: IMX415 oder IMX462 überzeugen mit starkem Preis-Leistungs-Verhältnis.
XCAMTOP4K8MPB (eingestellt) Produktbroschüre
PDF-Format mit detaillierten technischen Daten, Maßzeichnungen und Anwendungshinweisen
Software-Downloads
Professionelle Bildgebungssoftware XCamView / ToupView / ToupLite
3D-Modell-Datei
STEP-Format für Systemintegrationsprojekte

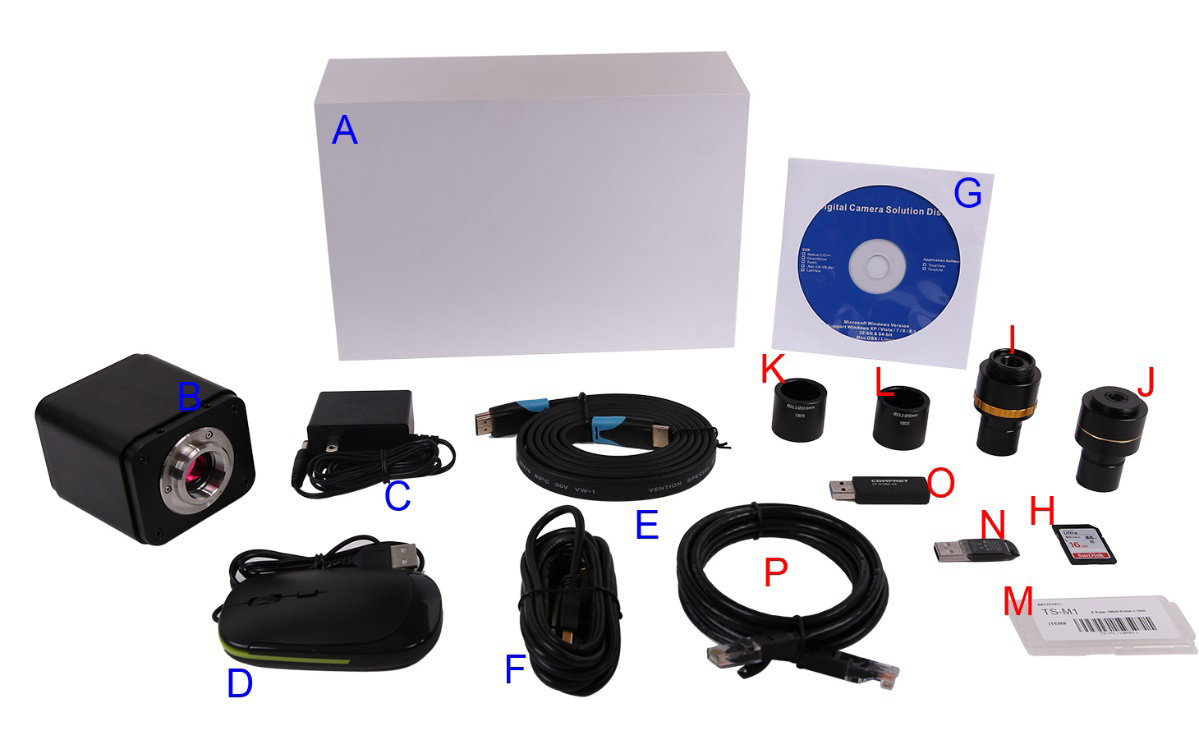

XCAMTOP4K Multi-Interface-Kamera｜Lieferumfang #
Standard-Lieferumfang
- A Kameraverpackung: 25,5 cm × 17,0 cm × 9,0 cm (1 Stück, ca. 1,57 kg/Box)
- B XCAMTOP4K Kameraserie ×1
- C Netzteil: Eingabe AC 100–240 V 50/60 Hz; Ausgabe DC 12 V 1 A (GS12U12-P1I / GS12E12-P1I)
- D USB-Maus ×1
- E HDMI-2.0-Kabel ×1
- F Hochgeschwindigkeits-USB-2.0-A↔A-Datenkabel, vergoldet (2,0 m)
- G Treiber- und Anwendungs-CD (Ø12 cm)
Optionales Zubehör
- H SD-Karte (≥16 GB, Class 10)
- I Fokussierbarer Okularrohradapter 108001/AMA037, 108002/AMA050, 108003/AMA075
- J Fester Okularrohradapter 108005/FMA037, 108006/FMA050, 108007/FMA075
- K Okularadapterring Ø30 mm 108015
- L Okularadapterring Ø30,5 mm 108016
- M Mikrometer 106011/TS-M1, 106012/TS-M2, 106013/TS-M7
- N USB-Flash-Laufwerk (Backup-Medium)
- O USB-WLAN-Adapter (erforderlich für WiFi-/AP-Modus)

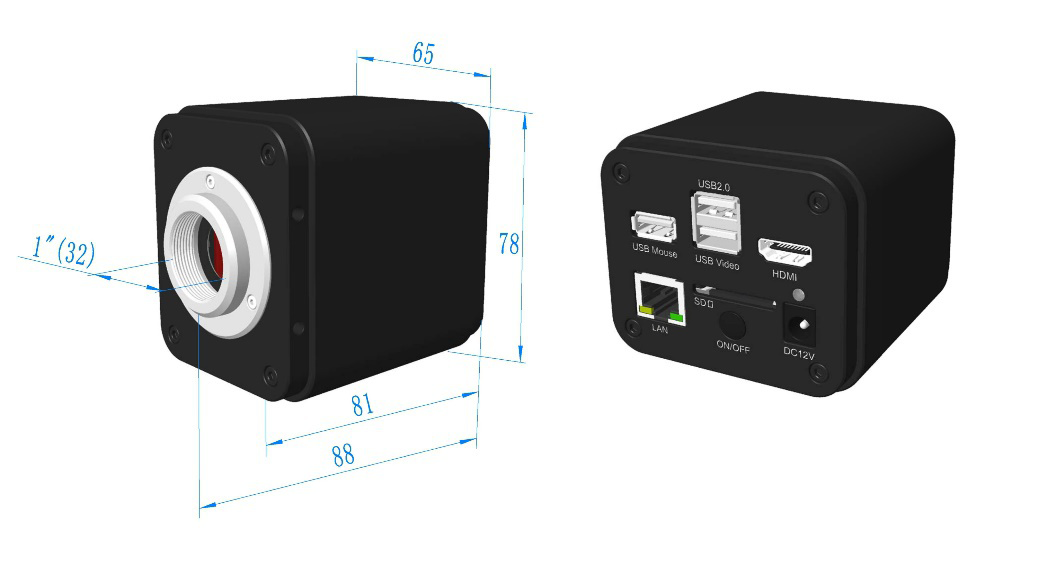

XCAMTOP4K Multi-Interface-Kamera｜Produktabmessungen #
Gehäuseabmessungen und Umgebungsanforderungen
Siehe Handbuchabbildung 3-46
Bitte vor der Montage anhand der Maßzeichnung Befestigungspunkte und Schnittstellenausrichtung prüfen.
Detaillierte Einführung
Die XCAMTOP4K Kameraserie von Tupu Optoelectronics ist eine autark arbeitende 4K-HDMI-Mikroskopkamera mit Mehrfachausgabe. Mit integriertem XCamView genügen HDMI-Display und USB-Maus für Beobachtung, Foto, Video und Messung; alternativ ermöglichen USB Video, LAN oder Wi-Fi (AP/STA) die Einbindung in PC- oder Mobilgeräte-Workflows, ideal für interaktive Lehr- und Kollaborationssysteme an Stereo- und Biologischen Mikroskopen sowie anderen C-Mount-Systemen.
Die Serie setzt auf rückwärtig belichtete Sony Exmor/Starvis (inkl. Starvis 2) CMOS-Sensoren, unterstützt adaptive 4K/1080p-HDMI-Ausgabe und bietet ISP-Optimierungen wie Schärfen, 3D-Denoising, ROI-Weißabgleich, Gamma und 50/60-Hz-Antiflicker – für hohe Bildqualität bei stabiler Echtzeitvorschau.
Technische Merkmale
- Mehrfachausgabe & Netzwerk-Kollaboration: HDMI (4K/1080p adaptiv), USB Video (MJPEG) sowie LAN/Wi-Fi (H.264, AP/STA) decken lokale Anzeige, PC-Erfassung und Netzwerkanwendungen ab
- Hochleistungsbildgebung & Hardwareverarbeitung: Sony Starvis/Starvis 2 Sensoren mit 3D-Denoising, Schärfe, Gamma, Kontrast/Sättigung und 50/60-Hz-Antiflicker
- Integriertes XCamView-Control: Mausgesteuerte Oberflächen für Kalibrierung/Messung, automatische Kantenerkennung, Overlays, Browser/Compare sowie Playback – mit mehrsprachiger UI
- Praktische Speicherung & Wiedergabe: Speichert Bilder (JPEG/TIFF) und Videos (MP4, H.264) auf SD-Karte oder USB-Stick mit integrierter Anzeige/Wiedergabe
- Plattformkompatibilität & Erweiterung: Kompatibel mit ToupView/ToupLite (Windows/macOS/Linux) und ToupView App (iOS/Android); Multi-Plattform-SDKs erleichtern Weiterentwicklungen
Zentrale Vorteile
-
1
Mehrfachschnittstellen für flexible Deployments HDMI + USB Video + LAN/Wi-Fi ermöglichen Einzelbetrieb und Multi-Kamera-Netzwerke
-
2
4K-Auflösung mit stabiler Bildrate HDMI 4K/1080p adaptiv; Netzwerk/USB bis 4K 30 fps (modell-/schnittstellenabhängig) für Lehre und Präsentation
-
3
All-in-One Bildgebung & Messung XCamView deckt Kalibrierung, Messung, Vergleich und Playback ab – häufige Abläufe gelingen ohne PC
-
4
Professionelle Bildoptimierung 3D-Denoising, ROI-Weißabgleich, Gamma/Schärfe/Kontrast/Sättigung und Anti-Flicker sichern Bildqualität und Stabilität
-
5
Umfassendes Ökosystem, leicht zu integrieren ToupView/ToupLite/ToupView App plus Multi-Plattform-SDKs erleichtern Integration in Lehr-, Forschungs- und Industriesysteme
