900–1700 nm | SWIR InGaAs aus chinesischer Fertigung | 1,3 MP | USB3 / 10GigE / Camera Link | Gekühlt | SWIR-Kamera SWIR-Kamera
Produktübersicht
Die SWIR-900–1700-nm-1,3-MP-Serie verwendet in China gefertigte InGaAs-Sensoren (15 µm Pixel) und bietet ein ausgewogenes Verhältnis zwischen hoher Empfindlichkeit und Hochgeschwindigkeitsaufnahme. USB3 / 10GigE / Camera Link Full sowie Kühloptionen decken Materialidentifikation, Lebensmittelsortierung und synchrone Forschungserfassung ab.
Hauptmerkmale
- Die 900–1700 nm Version verwendet in China gefertigte InGaAs-Sensoren
- Global Shutter
- USB3 / 10GigE / Camera Link Full
- Unterstützt externe I/O-Triggersteuerung
- 12–14-Bit ADC
- 4 Gb Speicherpuffer
- Hochgeschwindigkeitsaufnahme
- Präzise Temperaturregelung (gekühlt/ungekühlt)
- Vor-Ort-Firmware-Updates
- OEM-Anpassungen möglich
Produktmodelle
SWIR1302-Serie | 1,3 MP 15 µm | USB3 / 10GigE / Camera Link | 900–1700 nm
| Produktmodell | Sensor/Größe | Auflösung | Pixelgröße | Verschlussart | Bildrate | Datenschnittstelle | Dynamikbereich | Aktion |
|---|---|---|---|---|---|---|---|---|
| SWIR1302KMB-CXP |
1280×1024-InGaAs-CMOS-Sensor aus chinesischer Fertigung
1,5″ (24,59 mm) | 19,2 mm × 15,36 mm
|
1,3 MP (1280×1024) | 15 µm × 15 µm | Global Shutter |
100 fps @ 1280×1024
|
CoaXPress |
69,2 dB (LG); 63,2 dB (MG); 57,4 dB (HG)
|
Details ansehen |
| SWIR1302KMB-U200 |
1280×1024-InGaAs-CMOS-Sensor aus chinesischer Fertigung
1,5″ (24,59 mm) | 19,2 mm × 15,36 mm
|
1,3 MP (1280×1024) | 15 µm × 15 µm | Global Shutter |
200 fps @ 1280×1024
|
USB3 |
70,59 dB (LG), 67,96 dB (MG), 47,98 dB (HG)
|
Details ansehen |
| SWIR1302KMB-10G |
1280×1024-InGaAs-CMOS-Sensor aus chinesischer Fertigung
1,5″ (24,59 mm) | 19,2 mm × 15,36 mm
|
1,3 MP (1280×1024) | 15 µm × 15 µm | Global Shutter |
200 fps @ 1280×1024
|
10GigE |
69,2 dB (LG), 63,2 dB (MG), 57,4 dB (HG)
|
Details ansehen |
| SWIR1302KMA-CL200 |
1280×1024-InGaAs-CMOS-Sensor aus chinesischer Fertigung
1,5″ (24,59 mm) | 19,2 mm × 15,36 mm
|
1,3 MP (1280×1024) | 15 µm × 15 µm | Global Shutter |
200 fps @ 1280×1024
|
CameraLink Full |
69,2 dB (LG), 63,2 dB (MG), 57,4 dB (HG)
|
Details ansehen |
| SWIR1302KMB-CL200 |
1280×1024-InGaAs-CMOS-Sensor aus chinesischer Fertigung
1,5″ (24,59 mm) | 19,2 mm × 15,36 mm
|
1,3 MP (1280×1024) | 15 µm × 15 µm | Global Shutter |
200 fps @ 1280×1024
|
CameraLink Full |
69,2 dB (LG), 63,2 dB (MG), 57,4 dB (HG)
|
Details ansehen |
| SWIR1303KMB-10G |
1280×1024-InGaAs-CMOS-Sensor aus chinesischer Fertigung
1,5″ (24,59 mm) | 19,2 mm × 15,36 mm
|
1,3 MP (1280×1024) | 15 µm × 15 µm | Global Shutter |
100 fps @ 1280×1024
|
10GigE |
71,5 dB (LG); 65,7 dB (MG); 54,4 dB (HG)
|
Details ansehen |
Quanteneffizienzkurve #
In China hergestelltes InGaAs 900–1700 nm typische Quanteneffizienz
Verpackungsliste#

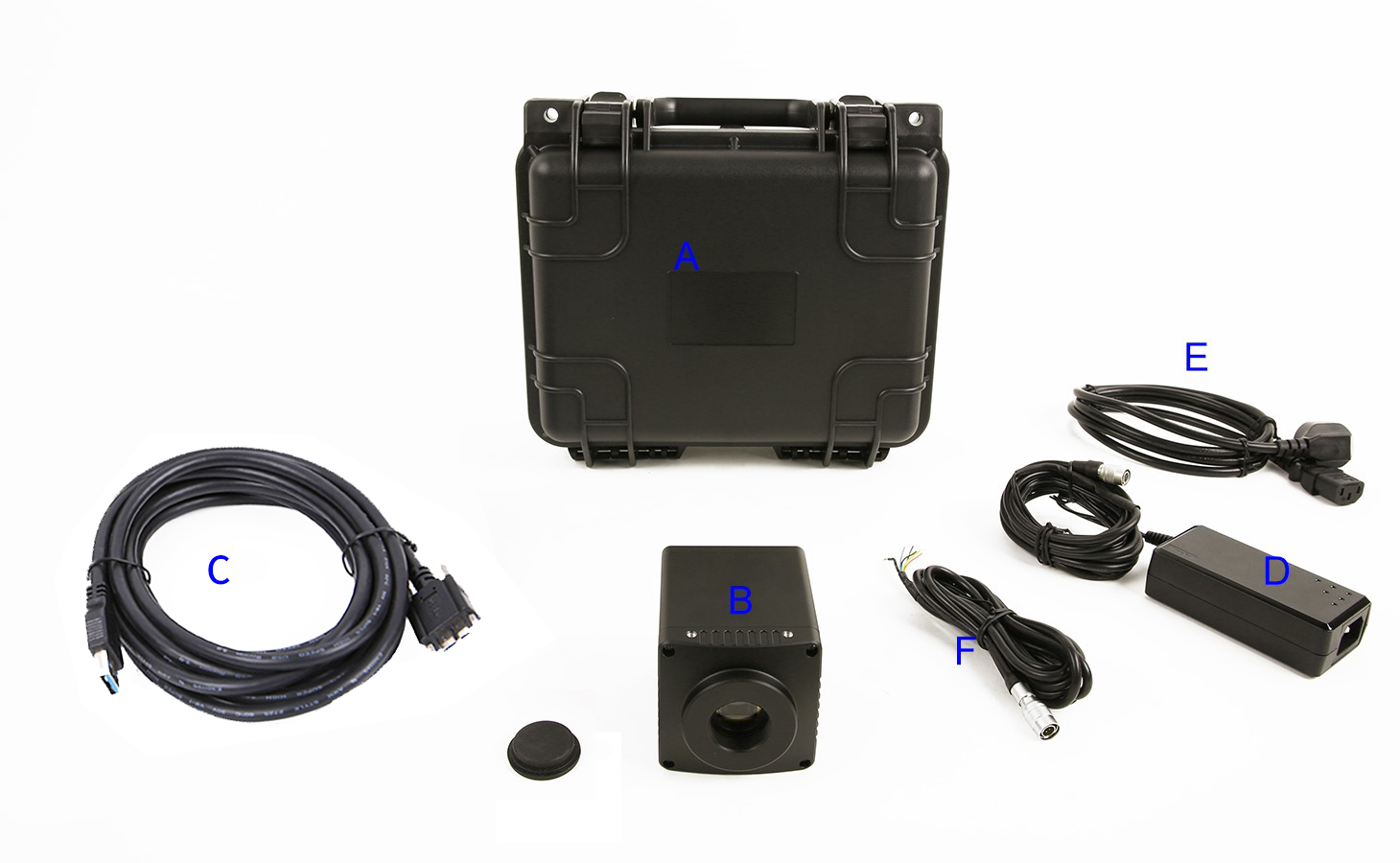

Standardpackliste (USB / 10GigE / CameraLink / CoaXPress, jeweils gekühlt)
- A 3-A Sicherheitsetui: L 28.0 cm W 23.0 cm H 15.5 cm (1 Stk., 2.8 kg/Box)
- B SWIR 900–1700 USB-Kamera (gekühlt)
- C Highspeed USB3 A-auf-B Kabel mit vergoldeten Steckern (1,5 m)
- D 12 V / 3 A 6-PIN Luftfahrt-Netzteil
- E Stromkabel
- F Externer Triggersteuerleitung ×1
- A Außenkarton (nicht abgebildet): L 28.2 cm W 25.2 cm H 16.7 cm
- B 3-A Sicherheitsetui: L 28.0 cm W 23.0 cm H 15.5 cm (1 Stk., 2.8 kg/Box)
- C SWIR 900–1700 10GigE-Kamera (gekühlt)
- D 12 V / 3 A 6-PIN Luftfahrt-Netzteil
- E Stromkabel (CN/US/EU/UK, Varianten D1/D2/D3/D4, nicht abgebildet)
- F Externer Triggersteuerleitung ×1
- G Netzwerkkabel: G1 3 m, G2 5 m, G3 10 m (G4 50 m nicht abgebildet)
- H USB-Stick (mit Treibern und Anwendungssoftware)

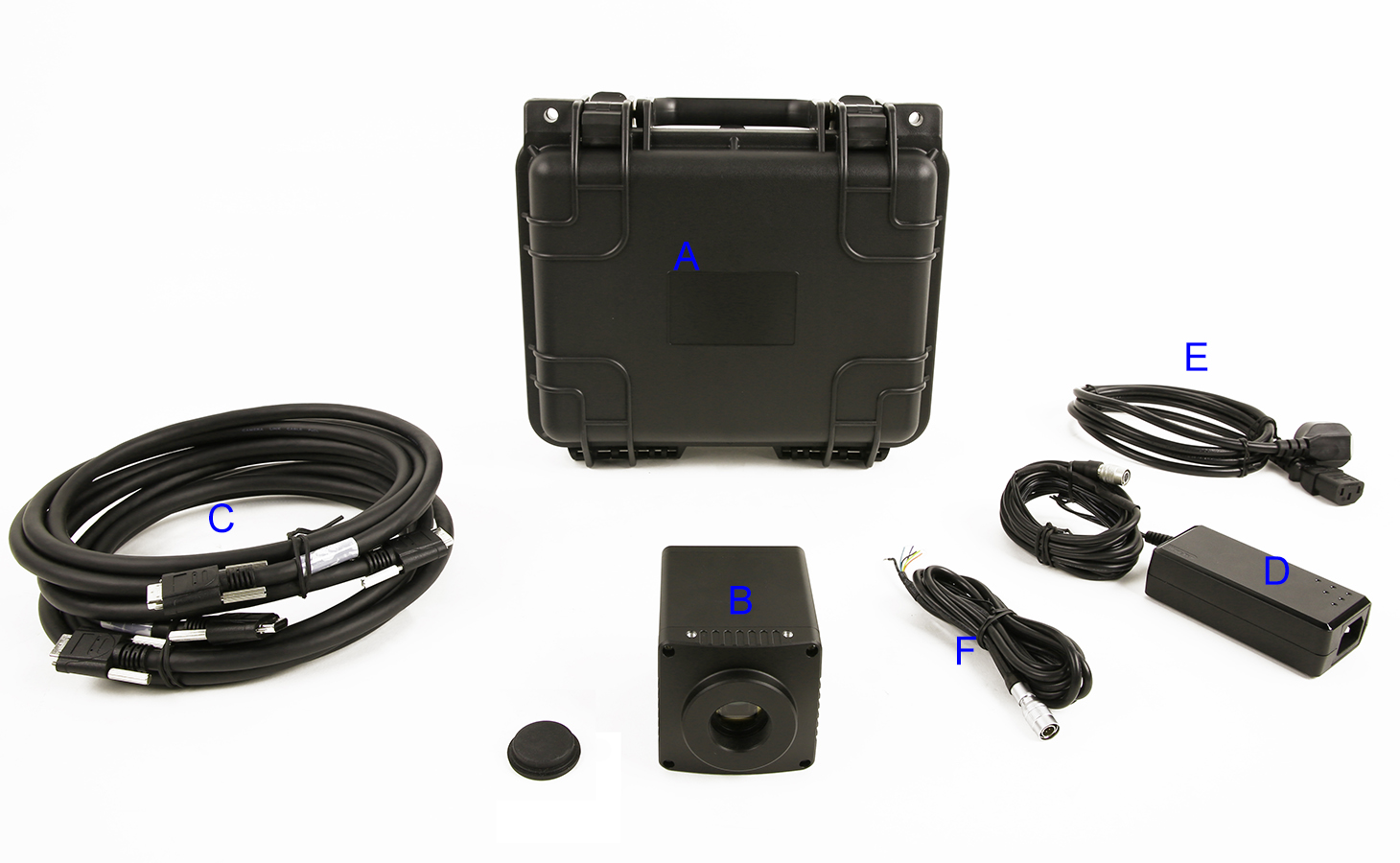

- A 3-A Sicherheitsetui: L 28.0 cm W 23.0 cm H 15.5 cm (1 Stk., 2.8 kg/Box)
- B SWIR 900–1700 CameraLink-Kamera (gekühlt)
- C CameraLink-Kabel ×2 (optional)
- D 12 V / 3 A 6-PIN Luftfahrt-Netzteil
- E Stromkabel
- F Externer Triggersteuerleitung ×1
- A 3-A Sicherheitsetui: L 28 cm W 23.0 cm H 15.5 cm (1 Stk., 2.8 kg/Box)
- B SWIR 900–1700 CoaXPress-Schnittstellenkamera (gekühlt)
- C CoaXPress-Kabel ×1 (Micro-BNC) (optional)
- D 12 V / 3 A 6-PIN Luftfahrt-Netzteil
- E Stromkabel
- F Externer Triggersteuerleitung ×1
Produktabmessungen #

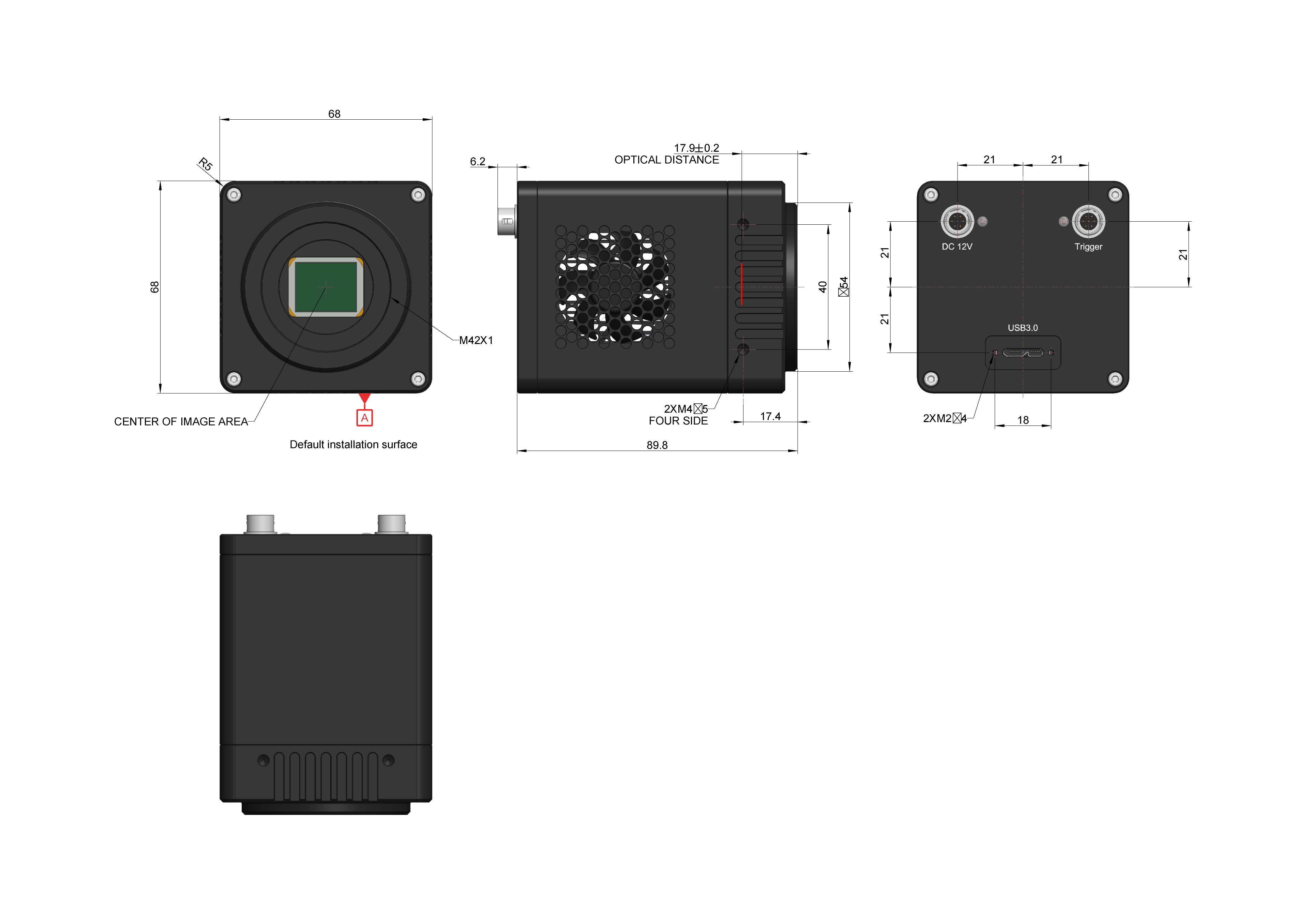

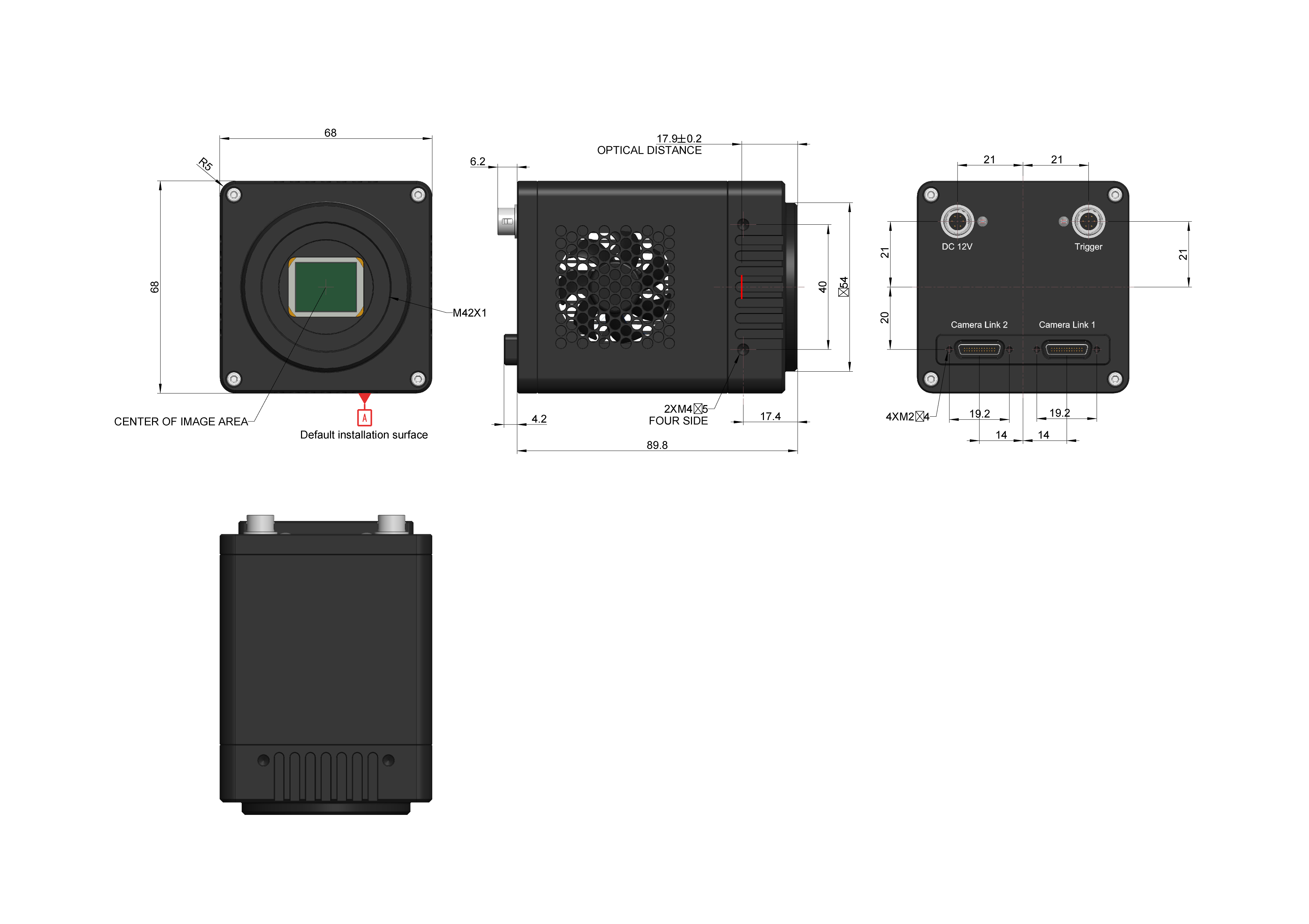

Abmessungen und Hauptanschlüsse für verschiedene Schnittstellen (gekühlt)
Häufig gestellte Fragen
Vertiefen Sie Ihr Fachwissen zu Kameras für Kurzwelliges Infrarot (SWIR)
SWIR-Kameras im Detail
SWIR-Kameras, ihre Kerneinheiten und Sensoren sind zentrale Bausteine moderner Bildgebungssysteme. SWIR-Technologie deckt den Bereich von 900–1700 nm ab und bietet eine starke Durchdringung in rauen Umgebungen. So lassen sich etwa Nebel, Rauch oder Staub durchdringen, um auch unter extremen Bedingungen klare Bilder zu liefern.
SWIR-Lösungen basieren primär auf reflektiertem Licht im kurzen Infrarot, ähnlich wie im sichtbaren Spektrum. Sie ergänzen damit Wärmebildsysteme (LWIR), deren Fokus auf thermischer Emission liegt, und ermöglichen umfassendere Bildgebungslösungen. Trotz ihrer kompakten Bauweise lassen sich SWIR-Kameras flexibel in industrielle und kommerzielle Systeme integrieren.
Dank hoher Auflösung und Empfindlichkeit eignen sich SWIR-Kameras für präzise Prüfaufgaben und anspruchsvolle Anwendungen. Sie erkennen kleinste Abweichungen und Defekte und sind daher ideal für die Qualitätssicherung. Ausgewählte Modelle verfügen über Kühlung, um auch bei hohen Temperaturen oder in Umgebungen mit starkem Rauschen stabile Bildqualität zu gewährleisten.
Um Systemkosten zu senken und die Integration zu erleichtern, setzen moderne SWIR-Kameras auf standardisierte optische Schnittstellen und kompakte Designs. Mit der fortschreitenden Entwicklung des Bildgebungsmarkts hat sich SWIR zu einer Schlüsseltechnologie für hochleistungsfähige Bild- und Sensorsysteme etabliert.
Anwendungsbeispiele
Praktische Einsätze und Ergebnisse von SWIR-Kameras
Weitere Branchenbeispiele
- Halbleiterindustrie: Prüfung von Solarzellen und Chips
- Landwirtschaft: Spektrale Fernerkundung mit Multirotor-Plattformen
- Recyclingbranche: Sortierung von Kunststoffen, Abfällen und anderen Materialien
- Medizinische Bildgebung und Forschung: Hyper- und multispektrale Analysen
- Lebensmittelindustrie: Qualitätsprüfung und Klassifizierung
- Getränkeindustrie: Füllstandserkennung in undurchsichtigen Behältern
- Verpackung: Kontrolle von Siegelnähten
- Glasindustrie: Fehlerprüfung bei heißem Glas
- Druckindustrie: Sichtbar machen versteckter Sicherheitsmerkmale
- Videoüberwachung: Sichtverbesserung, z. B. durch Rauch
- Sicherheit: Erkennung von Fälschungen wie Banknoten, Perücken oder Hautimitaten
