SWIR1302KMB-CXP SWIR-Kamera
Produkteinführung
Die SWIR1302KMB-CXP ist eine 1,3-Megapixel-SWIR-Kamera mit in China hergestelltem InGaAs-Sensor und CoaXPress-Hochgeschwindigkeitsschnittstelle. Mit TEC-Tiefkühlung bis zu 40 °C unter Raumtemperatur, 15 µm großen Pixeln und 100 fps @ 1280×1024 bietet sie hohe Empfindlichkeit und exzellente Bildqualität für anspruchsvolle Anwendungen wie Halbleiterinspektion und Forschungsbildgebung.
Hauptmerkmale
- 1280×1024-InGaAs-CMOS-Sensor aus chinesischer Fertigung
- 1,3 MP hohe Auflösung (1280×1024)
- 15 µm große Pixel, hohe Empfindlichkeit
- Spektrale Empfindlichkeit 900–1700 nm
- CoaXPress-Hochgeschwindigkeitsschnittstelle, 100 fps bei voller Auflösung
- TEC-Tiefkühlung, 40 °C unter Raumtemperatur
- 14-Bit ADC, hoher Dynamikbereich 69,2 dB
- Global Shutter, keine Bewegungsverzerrung
- 1 optisch isolierter Ein-/Ausgang
- Unterstützt DC 12 V oder CoaXPress-Stromversorgung
- M42-Objektivanschluss
- CE/FCC-zertifiziert
Produktdetails
| Technische Daten | |
| Modell | SWIR1302KMB-CXP |
| Sensor | 1280×1024-InGaAs-CMOS-Sensor aus chinesischer Fertigung |
| Verschlussart | Global Shutter |
| Farbausführung | Monochrom |
| Auflösung | 1,3 MP (1280×1024) |
| Sensorgröße | 19,2 mm × 15,36 mm |
| Sensordiagonale | 1,5″ (24,59 mm) |
| Pixelgröße | 15 µm × 15 µm |
| Spektralbereich | 900–1700 nm |
| Leistungsdaten | |
| Bildrate | 100 fps @ 1280×1024 |
| Bittiefe | 14-Bit |
| Dynamikumfang | 69,2 dB (LG); 63,2 dB (MG); 57,4 dB (HG) |
| Empfindlichkeit | TBD |
| Schnittstellen | |
| GPIO | 1 optisch isolierter Eingang, 1 optisch isolierter Ausgang |
| Objektivanschluss | M42 |
| Dateninterface | CoaXPress |
| Stromversorgung | Versorgung mit DC 12 V / CoaXPress-Stromversorgung |
| Mechanische Daten | |
| Abmessungen | 68 mm × 68 mm × 89,8 mm |
| Gewicht | 528,7 g |
| Umgebungsbedingungen | |
| Betriebstemperatur | -30 °C ~ +60 °C |
| Betriebsfeuchte | 20 %–80 % (nicht kondensierend) |
| Lagertemperatur | -40 °C ~ +85 °C |
| Lagerfeuchte | 20 %–80 % (nicht kondensierend) |
| Weitere Parameter | |
| Betriebssysteme | SDK-Entwicklungspaket verfügbar |
| Zertifizierungen | CE, FCC |
Produktübersicht
SWIR1302KMB-CXP ist eine industrielle Kamera für Kurzwelliges Infrarot (SWIR) mit dem Hochleistungs-InGaAs-CMOS-Sensor 1280×1024-InGaAs-CMOS-Sensor aus chinesischer Fertigung und bietet folgende Eigenschaften:
- Breite spektrale Empfindlichkeit: Deckt sichtbares Licht bis SWIR ab und erreicht einen Spektralbereich von 400–1700 nm.
- Hochauflösende Bildgebung: 1,3 MP (1280×1024) Pixel mit 15 µm × 15 µm Pixelgröße ermöglichen Bildraten bis 100 fps @ 1280×1024 bei einer Ausgabe mit 14-Bit.
- Globaler Shutter: Global Shutter verhindert Bildverzerrungen in schnellen Szenen.
- Vielfältige Schnittstellen: CoaXPress Verbindung, kompatibel mit M42 Objektivanschlüssen sowie ROI-, Trigger- und Binning-Steuerung.
- Kompaktes Design: Kompakte Abmessungen (68 mm × 68 mm × 89,8 mm) bei einem Gewicht von rund 528,7 g, ideal für den industriellen Einbau.
- Umfassender Plattform-Support: Unterstützt SDK-Entwicklungspaket verfügbar, liefert SDKs, ToupView Software und erfüllt CE, FCC.
Kernleistungsdaten
Bildrate
Bis zu 100 fps @ 1280×1024
Auflösung
1,3 MP (1280×1024)
Dynamikumfang
69,2 dB (LG); 63,2 dB (MG); 57,4 dB (HG)
Zusammenfassung
Die Kamera SWIR1302KMB-CXP ist mit ihrer Bildqualität, dem stabilen Temperaturmanagement und den flexiblen Integrationsoptionen eine ideale Wahl für industrielle und wissenschaftliche Anwendungen in anspruchsvollen Umgebungen.
SWIR1302KMB-CXP Produktbroschüre
PDF-Format mit detaillierten technischen Daten und Maßzeichnungen.
SDK-Paket
Unterstützt Windows, Linux, macOS und weitere Plattformen.
3D-Modell
STEP-Format für die Integration in mechanische Konstruktionen.
Quanteneffizienzkurve #
In China hergestelltes InGaAs 900–1700 nm typische Quanteneffizienz
Verpackungsliste#
Packliste für Modell SWIR1302KMB-CXP (CXP gekühlt)
- A 3-A Sicherheitsetui: L 28 cm W 23.0 cm H 15.5 cm (1 Stk., 2.8 kg/Box)
- B SWIR 900–1700 CoaXPress-Schnittstellenkamera (gekühlt)
- C CoaXPress-Kabel ×1 (Micro-BNC)
- D 12 V / 3 A 6-PIN Luftfahrt-Netzteil
- E Stromkabel
- F Externer Triggersteuerleitung ×1
Produktabmessungen #

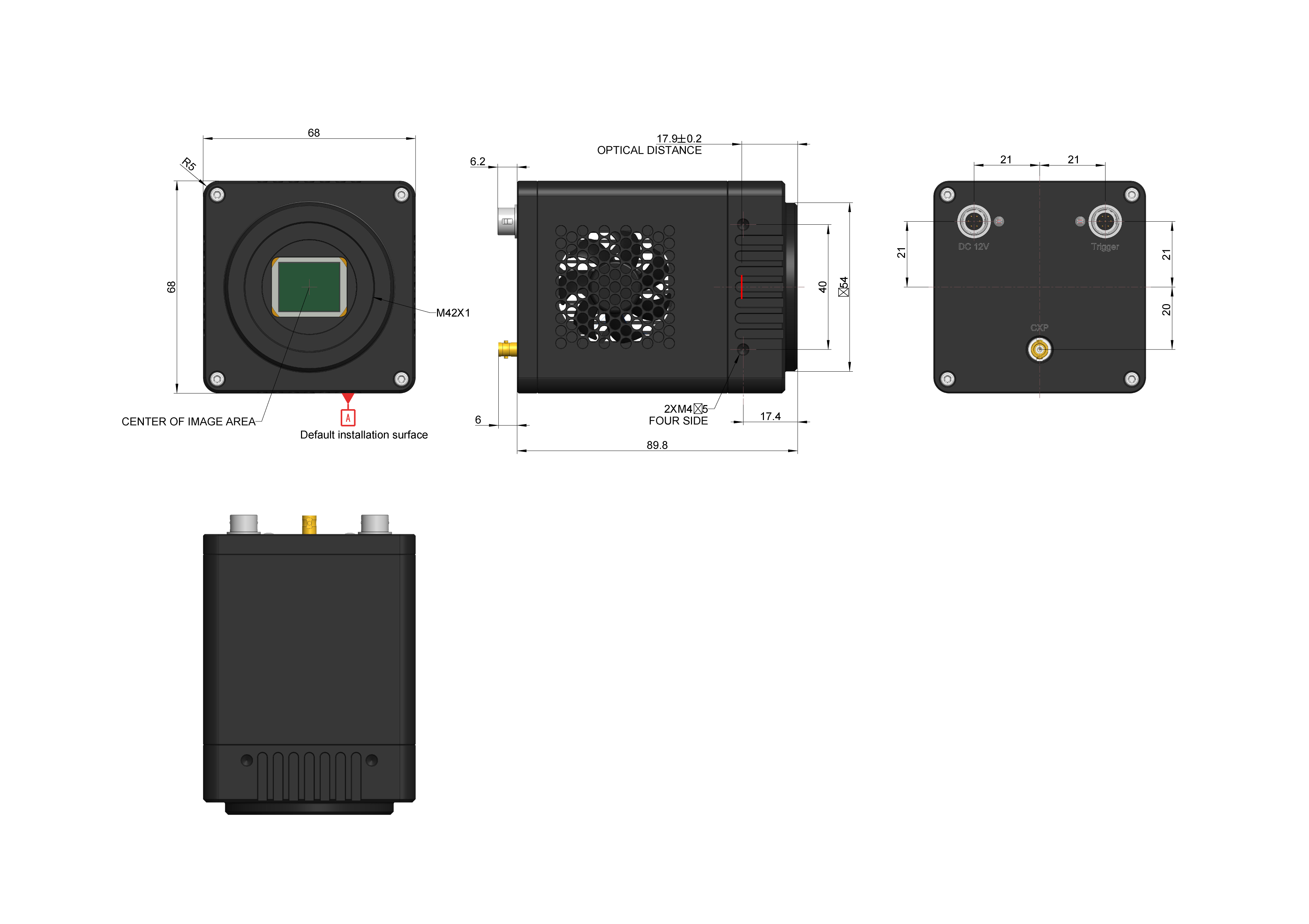

Abmessungen für Modell SWIR1302KMB-CXP (CoaXPress-Schnittstelle (gekühlt))
Häufig gestellte Fragen
Vertiefen Sie Ihr Fachwissen zu Kameras für Kurzwelliges Infrarot (SWIR)
SWIR-Kameras im Detail
SWIR-Kameras, ihre Kerneinheiten und Sensoren sind zentrale Bausteine moderner Bildgebungssysteme. SWIR-Technologie deckt den Bereich von 900–1700 nm ab und bietet eine starke Durchdringung in rauen Umgebungen. So lassen sich etwa Nebel, Rauch oder Staub durchdringen, um auch unter extremen Bedingungen klare Bilder zu liefern.
SWIR-Lösungen basieren primär auf reflektiertem Licht im kurzen Infrarot, ähnlich wie im sichtbaren Spektrum. Sie ergänzen damit Wärmebildsysteme (LWIR), deren Fokus auf thermischer Emission liegt, und ermöglichen umfassendere Bildgebungslösungen. Trotz ihrer kompakten Bauweise lassen sich SWIR-Kameras flexibel in industrielle und kommerzielle Systeme integrieren.
Dank hoher Auflösung und Empfindlichkeit eignen sich SWIR-Kameras für präzise Prüfaufgaben und anspruchsvolle Anwendungen. Sie erkennen kleinste Abweichungen und Defekte und sind daher ideal für die Qualitätssicherung. Ausgewählte Modelle verfügen über Kühlung, um auch bei hohen Temperaturen oder in Umgebungen mit starkem Rauschen stabile Bildqualität zu gewährleisten.
Um Systemkosten zu senken und die Integration zu erleichtern, setzen moderne SWIR-Kameras auf standardisierte optische Schnittstellen und kompakte Designs. Mit der fortschreitenden Entwicklung des Bildgebungsmarkts hat sich SWIR zu einer Schlüsseltechnologie für hochleistungsfähige Bild- und Sensorsysteme etabliert.
Anwendungsbeispiele
Praktische Einsätze und Ergebnisse von SWIR-Kameras
Weitere Branchenbeispiele
- Halbleiterindustrie: Prüfung von Solarzellen und Chips
- Landwirtschaft: Spektrale Fernerkundung mit Multirotor-Plattformen
- Recyclingbranche: Sortierung von Kunststoffen, Abfällen und anderen Materialien
- Medizinische Bildgebung und Forschung: Hyper- und multispektrale Analysen
- Lebensmittelindustrie: Qualitätsprüfung und Klassifizierung
- Getränkeindustrie: Füllstandserkennung in undurchsichtigen Behältern
- Verpackung: Kontrolle von Siegelnähten
- Glasindustrie: Fehlerprüfung bei heißem Glas
- Druckindustrie: Sichtbar machen versteckter Sicherheitsmerkmale
- Videoüberwachung: Sichtverbesserung, z. B. durch Rauch
- Sicherheit: Erkennung von Fälschungen wie Banknoten, Perücken oder Hautimitaten
